Erstellen von Punktdiagrammen

Das Punktdiagramm stellt Wertepaare aus zwei oder drei Kennzahlen dar.

Dies ist hilfreich, wenn jedem Dimensionswert zwei Formelwerte zugeordnet werden sollen, z. B. Sales und Quantity pro Customer. Im folgenden Punktdiagramm wird eine dritte Kennzahl (Cost) verwendet, welche die Punktgröße festlegt.

Sie können auf dem Arbeitsblatt, das Sie bearbeiten, ein Punktdiagramm erstellen.

In einem Punktdiagramm benötigen Sie eine Dimension und mindestens zwei Kennzahlen. Sie können maximal eine Dimension und drei Kennzahlen haben, wobei die dritte Kennzahl durch die Punktgröße visualisiert wird.

Gehen Sie folgendermaßen vor:

  1. Ziehen Sie aus dem Extras-Fenster ein leeres Punktdiagramm auf das Arbeitsblatt.
  2. Klicken Sie auf Dimension hinzufügen und wählen Sie eine Dimension oder ein Feld aus.
  3. Klicken Sie auf Hinzufügen und wählen Sie eine Kennzahl aus oder erstellen Sie eine Kennzahl aus einem Feld.
  4. Klicken Sie auf Hinzufügen und wählen Sie eine Kennzahl aus oder erstellen Sie eine Kennzahl aus einem Feld.

  5. Optional, wenn die Punktgröße entsprechend einer dritten Kennzahl festgelegt werden soll:

    Klicken Sie auf Hinzufügen und wählen Sie eine Kennzahl aus oder erstellen Sie eine Kennzahl aus einem Feld.

Nachdem Sie das Punktdiagramm erstellt haben, können Sie seine Darstellung und andere Einstellungen über das Eigenschaftsfenster ändern. Weitere Informationen zum Design finden Sie unter Formatieren des Punktdiagramms. Weitere Informationen zum Anpassen anderer Aspekte der Diagrammdarstellung finden Sie unter Ändern der Darstellung einer Visualisierung.

Formatieren des Punktdiagramms

Unter Darstellung im Eigenschaftsfenster sind mehrere Designoptionen verfügbar.

Klicken Sie auf PaletteDesign unter Darstellung > Präsentation, um das Design des Diagramms weiter anzupassen. Das Designfenster enthält mehrere Abschnitte auf den Registerkarten Allgemein und Diagramm.

Sie können Ihre Designs zurücksetzen, indem Sie auf Zurücksetzen neben den einzelnen Abschnitten klicken. Wenn Sie auf Zurücksetzen Alle zurücksetzen klicken, werden die Designs für alle verfügbaren Registerkarten im Designfenster zurückgesetzt.

Allgemeine Informationen zum Formatieren einer einzelnen Visualisierung finden Sie unter Anwenden von benutzerdefinierten Designs auf eine Visualisierung.

Anpassen des Texts

Sie können den Text für Titel, Untertitel und Fußnoten unter Darstellung > Allgemein festlegen. Um diese Elemente auszublenden, deaktivieren Sie Titel anzeigen

Die Sichtbarkeit der verschiedenen Bezeichnungen des Diagramms hängt von den diagrammspezifischen Einstellungen und den Anzeigeoptionen der Bezeichnungen ab. Diese können im Eigenschaftsfenster konfiguriert werden.

Sie können das Design des im Diagramm angezeigten Texts ändern.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter Darstellung > Präsentation auf Palette Design.

  3. Legen Sie auf der Registerkarte Allgemein die Schriftart, den Hervorhebungsstil, die Schriftgröße und die Farbe der folgenden Textelemente fest:

    • Titel

    • Untertitel

    • Fußnote

  4. Legen Sie auf der Registerkarte Diagramm die Schriftart, die Schriftgröße und die Farbe der folgenden Textelemente fest:

    • Achsentitel: Legen Sie das Design der Titel auf den Achsen fest.

    • Achsenbeschriftung: Legen Sie das Design der Beschriftungen auf den Achsen fest.

    • Wertebezeichnung: Legen Sie das Design der Bezeichnungen für die Blasen fest, die die einzelnen Dimensionswerte darstellen.

    • Legendentitel: Legen Sie das Design des Legendentitels fest.

    • Legendenbezeichnungen: Legen Sie das Design der Bezeichnungen für die einzelnen Legendenelemente fest.

Anpassen des Hintergrunds

Sie können den Hintergrund des Diagramms anpassen. Der Hintergrund kann mit einer Farbe oder einem Bild festgelegt werden.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter Darstellung > Präsentation auf Palette Design.

  3. Wählen Sie im Fenster „Design“ auf der Registerkarte Allgemein eine Hintergrundfarbe (einzelne Farbe oder Formel) aus. Sie können den Hintergrund auch als Bild aus der Medienbibliothek oder über eine URL festlegen.

    Informationshinweis

    Um ein Hintergrundbild über eine URL hinzuzufügen, muss die Herkunft der URL in die Zulassungsliste der Inhaltssicherheitsrichtlinie Ihres Mandanten aufgenommen werden. Die Herkunft muss mit der folgenden Richtlinie hinzugefügt werden: img-src. Dieser Vorgang muss von einem Mandantenadministrator durchgeführt werden.

    Weitere Informationen finden Sie unter Erstellen eines CSP-Eintrags.

    Wenn eine Hintergrundfarbe verwendet wird, können Sie die Opazität des Hintergrunds über den Schieberegler einstellen.

    Wenn Sie ein Hintergrundbild verwenden, können Sie die Bildgröße und -position anpassen.

Anpassen des Rahmens und Schattens

Sie können den Rahmen und den Schatten des Diagramms anpassen.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter Darstellung > Präsentation auf PaletteDesign.

  3. Passen Sie im Fenster „Design“ auf der Registerkarte Allgemein unter Rahmen die Umriss-Größe an, um die Rahmenlinien um das Diagramm zu vergrößern oder zu verkleinern.

  4. Wählen Sie eine Farbe für den Rahmen aus.

  5. Passen Sie den Eckradius an, um die Rundung des Rahmens zu steuern.

  6. Wählen Sie auf der Registerkarte Allgemein unter Schatten eine Schattengröße und -farbe aus. Wählen Sie Keine aus, um den Schatten zu entfernen.

Formatieren von Blasenumrissen

Die Umrisse der Blasen im Punktdiagramm können formatiert werden. Sie können die Größe, die Farbe und die Opazität der Umrisse ändern.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter Darstellung > Präsentation auf PaletteDesign.

  3. Nehmen Sie auf der Registerkarte Diagramm die Einstellungen für den Blasenumriss vor. Sie können die Größe, die Farbe und die Opazität festlegen.

Hinzufügen von Positionslinien

Sie können Positionslinien zum Punktdiagramm hinzufügen. Positionslinien können an der X-Achse und an der Y-Achse hinzugefügt werden.

Hinzufügen einer Positionslinie der X-Achse

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons.

  2. Erweitern Sie Positionslinien der X-Achse und klicken Sie dann auf Neue Positionslinie.

  3. Geben Sie unter Formel der Positionslinie einen statischen Wert oder eine Formel ein, um die Position der Linie zu definieren.

  4. Passen Sie die Positionslinie mit den folgenden zusätzlichen Einstellungen weiter an:

    • Bedingung anzeigen: Legen Sie fest, ob die Linie abhängig von einer Bedingung angezeigt oder ausgeblendet werden soll.

    • Bezeichnung und Bezeichnung anzeigen: Fügen Sie eine Bezeichnung für die Linie hinzu, die im Diagramm bzw. im Eigenschaftsfenster angezeigt werden soll.

    • Wert anzeigen: Legen Sie fest, ob der Wert der Formel, die die Linie definiert, angezeigt werden soll.

    • Farbe: Ändern Sie die Farbe der Linie.

    • Linientyp: Wählen Sie zwischen einer durchgezogenen oder gestrichelten Linie aus.

    • Farbiger Hintergrund: Legen Sie fest, ob die Beschriftung und der Wertbalken oberhalb des Diagrammdatenbereichs mit einem farbigen Hintergrund gestaltet werden sollen.

Hinzufügen einer Positionslinie der Y-Achse

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons.

  2. Erweitern Sie Positionslinien der Y-Achse und klicken Sie dann auf Neue Positionslinie.

  3. Die Position der Linie wird mit dem Gleichungsformat y=kx+m definiert, wobei k die Steigung und m der Y-Achsenabschnitt ist. Sie können diese Parameter mit den folgenden Einstellungen für die neu erstellte Positionslinie definieren:

    • Formel der Positionslinie: Geben Sie einen statischen Wert oder eine Formel ein, um den Y-Achsenabschnitt zu definieren.

    • Steigung: Geben Sie einen statischen Wert oder eine Formel ein, um die Steigung zu definieren.

  4. Passen Sie die Positionslinie mit den folgenden zusätzlichen Einstellungen weiter an:

    • Bedingung anzeigen: Legen Sie fest, ob die Linie abhängig von einer Bedingung angezeigt oder ausgeblendet werden soll.

    • Bezeichnung und Bezeichnung anzeigen: Fügen Sie eine Bezeichnung für die Linie hinzu, die im Diagramm bzw. im Eigenschaftsfenster angezeigt werden soll.

    • Wert anzeigen: Legen Sie fest, ob der Wert der Formel, die die Linie definiert, angezeigt werden soll.

    • Farbe: Ändern Sie die Farbe der Linie.

    • Linientyp: Wählen Sie zwischen einer durchgezogenen oder gestrichelten Linie aus.

    • Farbiger Hintergrund: Legen Sie fest, ob die Beschriftung und der Wertbalken innerhalb des Diagrammdatenbereichs mit einem farbigen Hintergrund gestaltet werden sollen.

Hinzufügen von Formen

Formen ermöglichen es, die Dimensions- und Kennzahlendaten mit speziellen Informationen zu ergänzen, die bei der Analyse helfen. Sie können dem Streudiagramm Punkte, Linien und Polygone hinzufügen.

Hinzufügen eines Punktes

Fügen Sie dem Diagramm einzelne Punkte hinzu, um spezielle Informationen hervorzuheben, die möglicherweise nicht im Datenmodell vorhanden sind.

Sie können beispielsweise einen Punkt hinzufügen, um einen bestimmten Dimensionswert oder einen maximalen oder minimalen Leistungswert hervorzuheben.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Formen.

  2. Klicken Sie auf Form hinzufügen, und wählen Sie Punktaus.

  3. Optional können Sie eine Bezeichnung für den Punkt mit Text oder einer Formel definieren.

  4. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  5. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert für die X-Achse der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  6. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  7. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  8. Legen Sie das Symbol fest, das für den Punkt verwendet werden soll. Die Standardeinstellung ist Kreis.

  9. Passen Sie die Bezeichnungsposition bei Bedarf an. Die Bezeichnung kann über oder unter dem Punkt angezeigt werden.

  10. Legen Sie Farbe und Deckung mit den folgenden Einstellungen fest. Sie können diese Elemente auch so konfigurieren, dass sie keine Farbe haben.

    • Punktfarbe

    • Umrissfarbe

    • Bezeichnungsfarbe

  11. Verwenden Sie das Kontrollkästchen Farbiger Hintergrund, um einen Hintergrund für die Bezeichnung hinzuzufügen, falls definiert. Wenn diese Option aktiviert ist, wird die definierte Bezeichnungsfarbe für den Hintergrund verwendet, und der Bezeichnungstext wechselt zu einer Farbe, die den besten Kontrast zum Hintergrund bildet.

  12. Verwenden Sie die Schieberegler, um die Umrissbreite und die Datenpunktgröße einzustellen.

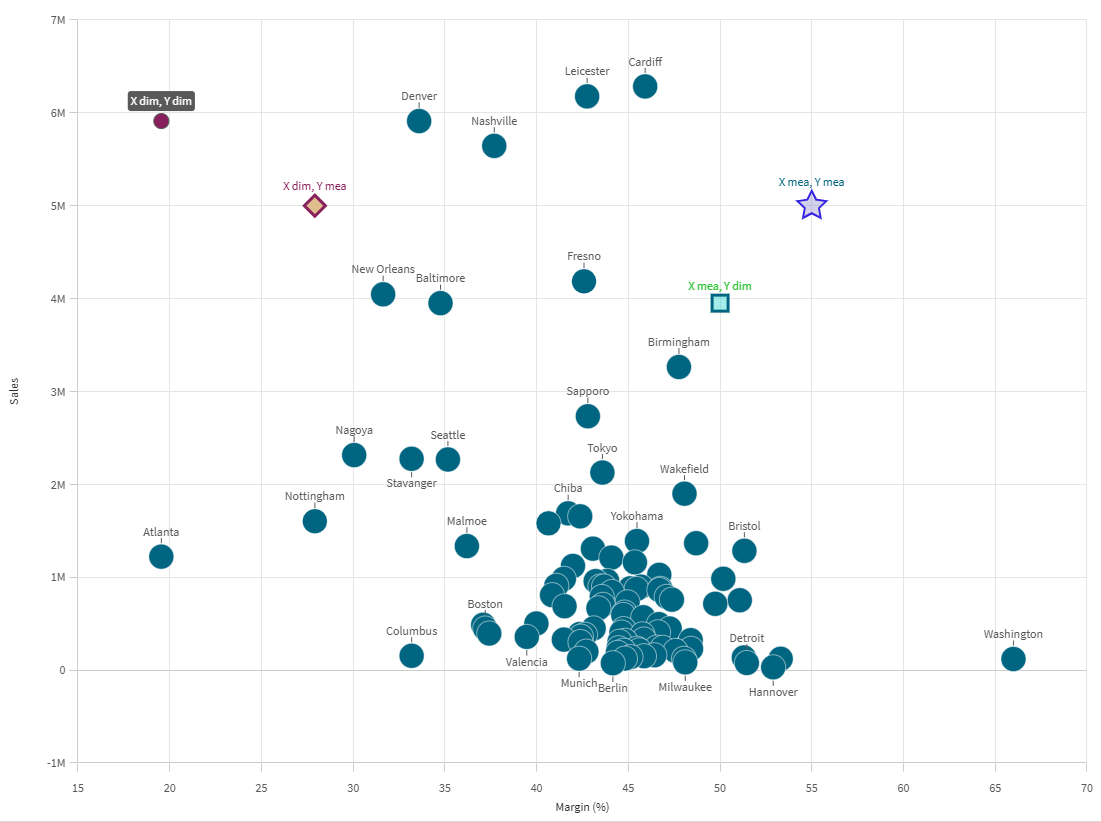

Streudiagramm mit zusätzlichen Punktformen wurde hinzugefügt.

Add-Ons „Streudiagramm mit Punkten“

Hinzufügen einer Linie

Sie können eine Linie als eine Reihe von Punkten hinzufügen. Die Linie verbindet jeden Punkt, den Sie dafür definieren.

Zum Hervorheben von Trends können Sie Linien durch Datenpunkte oder Linien zwischen dem höchsten und dem niedrigsten Punkt eines wichtigen Leistungsindikators ziehen.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Formen.

  2. Klicken Sie auf Form hinzufügen und wählen Sie Linieaus.

  3. Optional können Sie eine Bezeichnung für die Linie mit Text oder einer Formel definieren.

  4. Der Linie werden standardmäßig zwei Punkte hinzugefügt.

  5. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  6. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert für die X-Achse der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  7. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  8. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  9. Passen Sie das Aussehen des Punkts mithilfe der folgenden Einstellungen an. Bestimmte Einstellungen werden nur angezeigt, wenn Datenpunkte anzeigen für die Linie aktiviert ist.

    • Bezeichnung: Legen Sie eine Textbezeichnung für den Punkt fest.

    • Symbol: Legen Sie die Form des Punktes fest. Die Standardeinstellung ist Kreis.

    • Bezeichnungsposition: Wählen Sie, ob die Bezeichnung über oder unter dem Punkt angezeigt werden soll.

    • Punktfarbe: Legen Sie die Farbe des Punktes fest.

    • Umriss: Legen Sie die Farbe des Punktumrisses fest.

    • Bezeichnungsfarbe: Legen Sie die Farbe des Bezeichnungstextes fest. Wenn Farbiger Hintergrund aktiviert ist, steuert diese Einstellung stattdessen den Hintergrund hinter der Bezeichnung.

    • Umrissbreite: Legen Sie die Breite des Punktumrisses fest.

    • Datenpunktgröße: Legen Sie die Gesamtgröße des Punktes fest.

    • Farbiger Hintergrund: Fügen Sie einen Hintergrund für die Bezeichnung hinzu, wenn ein Bezeichnungstext definiert wurde. Wenn diese Option aktiviert ist, wird die definierte Bezeichnungsfarbe für den Hintergrund verwendet, und der Bezeichnungstext wechselt zu einer Farbe, die den besten Kontrast zum Hintergrund bildet.

  10. Konfigurieren Sie den zweiten Punkt mithilfe der obigen Schritte.

  11. Fügen Sie weitere Punkte hinzu, indem Sie auf Punkt hinzufügen klicken. Konfigurieren Sie Punkte Punkt mithilfe der obigen Schritte.

  12. Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

  13. Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

  14. Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  15. Verwenden Sie das Dropdown-Menü Linienkurve, um eine der folgenden Optionen auszuwählen:

    • Linear: Jeder Punkt ist mit geraden Linien verbunden.

    • Monoton: Jeder Punkt ist mit gekrümmten Linien verbunden.

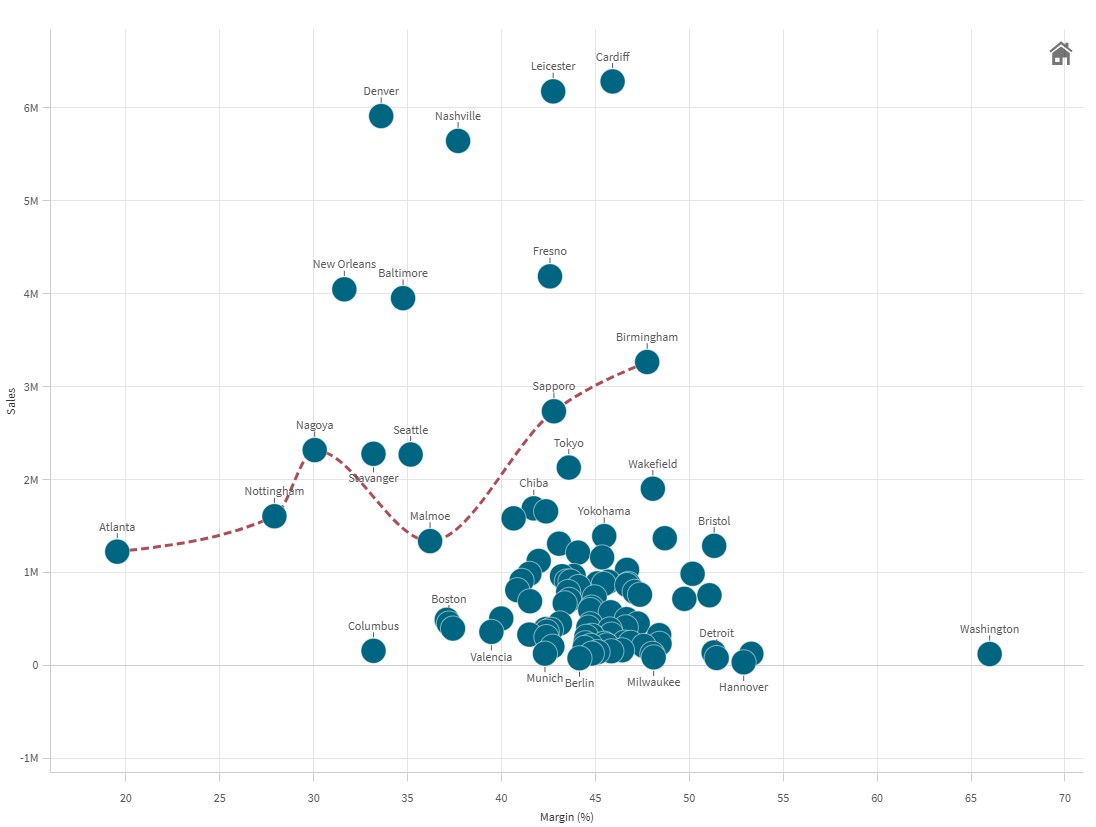

Streudiagramm mit hinzugefügter Linienform.

Add-on „Streudiagramm mit Linie“

Hinzufügen eines Polygons

Sie können Polygone hinzufügen, d. h. Formen, die aus miteinander verbundenen Punkten bestehen, um geschlossene Bereiche im Streudiagramm zu erzeugen.

Sie können beispielsweise ein Polygon mit drei Punkten erstellen, um Höchst- und Tiefstwerte bei Margen und Umsätzen hervorzuheben.

video thumbnail

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Formen.

  2. Klicken Sie auf Form hinzufügen und wählen Sie Polygonaus.

  3. Optional können Sie eine Bezeichnung für das Polygon mit Text oder einer Formel definieren.

  4. Dem Polygon werden standardmäßig drei Punkte hinzugefügt. Zum Hinzufügen weiterer Punkte klicken Sie auf Punkt hinzufügen.

  5. Erweitern Sie einen Punkt.

  6. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  7. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert für die X-Achse der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  8. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  9. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  10. Passen Sie das Aussehen des Punkts mithilfe der folgenden Einstellungen an. Bestimmte Einstellungen werden nur angezeigt, wenn die Optionen Datenpunkte anzeigen und Linien anzeigen für das Polygon aktiviert sind.

    • Bezeichnung: Legen Sie eine Textbezeichnung für den Punkt fest.

    • Symbol: Legen Sie die Form des Punktes fest. Die Standardeinstellung ist Kreis.

    • Bezeichnungsposition: Wählen Sie, ob die Bezeichnung über oder unter dem Punkt angezeigt werden soll.

    • Punktfarbe: Legen Sie die Farbe des Punktes fest.

    • Umriss: Legen Sie die Farbe des Punktumrisses fest.

    • Bezeichnungsfarbe: Legen Sie die Farbe des Bezeichnungstextes fest. Wenn Farbiger Hintergrund aktiviert ist, steuert diese Einstellung stattdessen den Hintergrund hinter der Bezeichnung.

    • Umrissbreite: Legen Sie die Breite des Punktumrisses fest.

    • Datenpunktgröße: Legen Sie die Gesamtgröße des Punktes fest.

    • Farbiger Hintergrund: Fügen Sie einen Hintergrund für die Bezeichnung hinzu, wenn ein Bezeichnungstext definiert wurde. Wenn diese Option aktiviert ist, wird die definierte Bezeichnungsfarbe für den Hintergrund verwendet, und der Bezeichnungstext wechselt zu einer Farbe, die den besten Kontrast zum Hintergrund bildet.

  11. Bearbeiten Sie die anderen Punkt nach Bedarf mithilfe der obigen Schritte.

  12. Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

  13. Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

  14. Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  15. Legen Sie die Farbe des Polygons fest, einschließlich der Deckkraft.

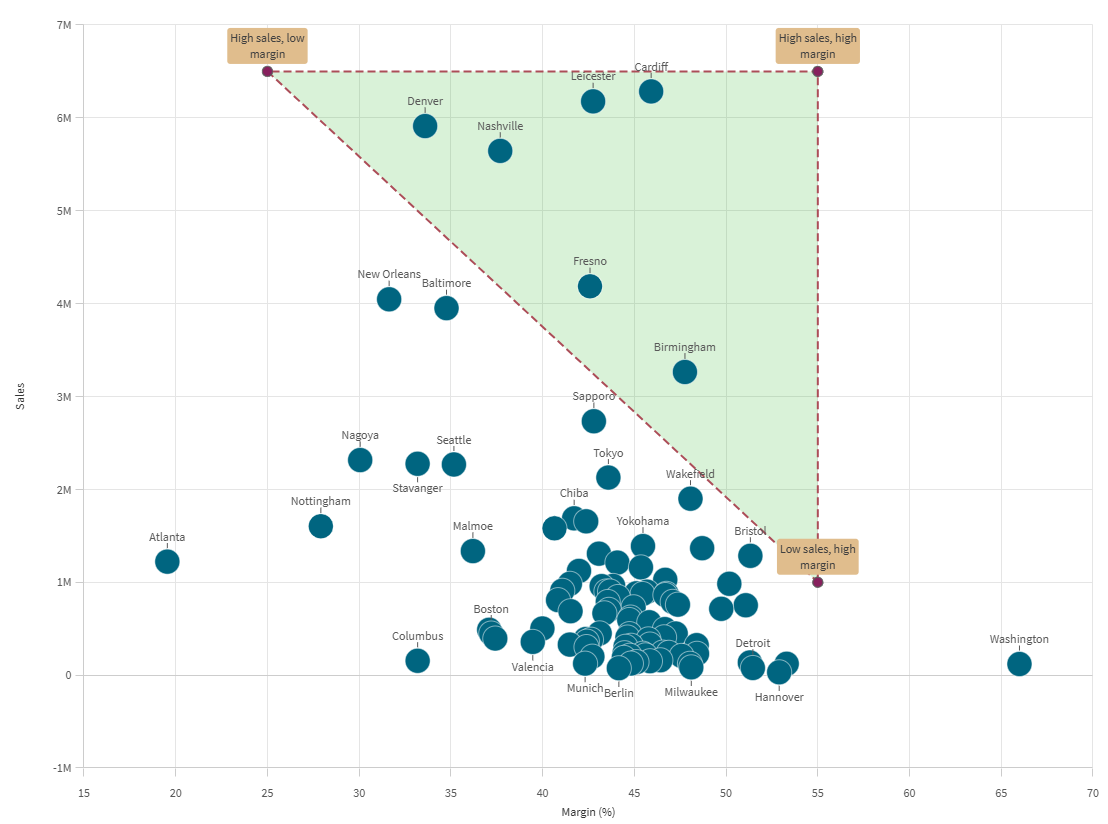

Streudiagramm mit einer Polygonform wurde hinzugefügt

Add-on „Streudiagramm mit einem Polygon“

Hinzufügen von Aufteilungen

Aufteilungen können die Datenanalyse verbessern, indem sie Kontext zu bestimmten Datenbereichen im Diagramm bereitstellen. Sie können Daten auf der Grundlage mehrerer Leistungsmetriken gleichzeitig in Quadranten und Zonen einteilen.

Sie können die folgenden Arten von Aufteilungen erstellen:

  • Zwei Zonen

  • Quadranten

  • Vier Zonen

  • Horizontale Zonen

Hinzufügen einer Aufteilung in zwei Zonen

Eine Aufteilung in zwei Zonen wird verwendet, um Daten in zwei verschiedene Kategorien aufzuteilen. Die beiden Zonen können in jedem gewünschten Winkel konfiguriert werden.

Zum Beispiel können Sie damit hohe und niedrige Verkaufsleistungen voneinander trennen.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Aufteilungen.

  2. Klicken Sie auf Aufteilung hinzufügen und wählen Sie Zwei Zonen aus.

  3. Definieren Sie optional eine Bezeichnung mithilfe von Text oder einer Formel.

  4. Der Aufteilung werden standardmäßig zwei Punkte hinzugefügt. Diese Punkte definieren den Winkel, in dem das Diagramm aufgeteilt wird.

  5. Erweitern Sie den ersten Punkt.

  6. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  7. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  8. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  9. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  10. Legen Sie das Symbol fest, das für den Punkt verwendet werden soll. Die Standardeinstellung ist Kreis.

  11. Legen Sie Farbe und Deckung mit den folgenden Einstellungen fest. Sie können diese Elemente auch so konfigurieren, dass sie keine Farbe haben.

    • Punktfarbe

    • Umrissfarbe

  12. Verwenden Sie die Schieberegler, um die Umrissbreite und die Datenpunktgröße einzustellen.

  13. Erweitern Sie den zweiten Punkt. Wiederholen Sie die Schritte 6 bis 12.

  14. Schalten Sie Datenpunkte anzeigen je nach Bedarf ein oder aus.

  15. Wenn die Einstellung Linien anzeigen aktiviert ist, haben Sie folgende Möglichkeiten:

    • Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

    • Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

    • Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  16. Legen Sie die Farbe der oberen Zone für den durch die Punkte definierten oberen Bereich fest. Sie können auch die Deckkraft einstellen.

  17. Legen Sie die Farbe der unteren Zone für den durch die Punkte definierten unteren Bereich fest. Sie können auch die Deckkraft einstellen.

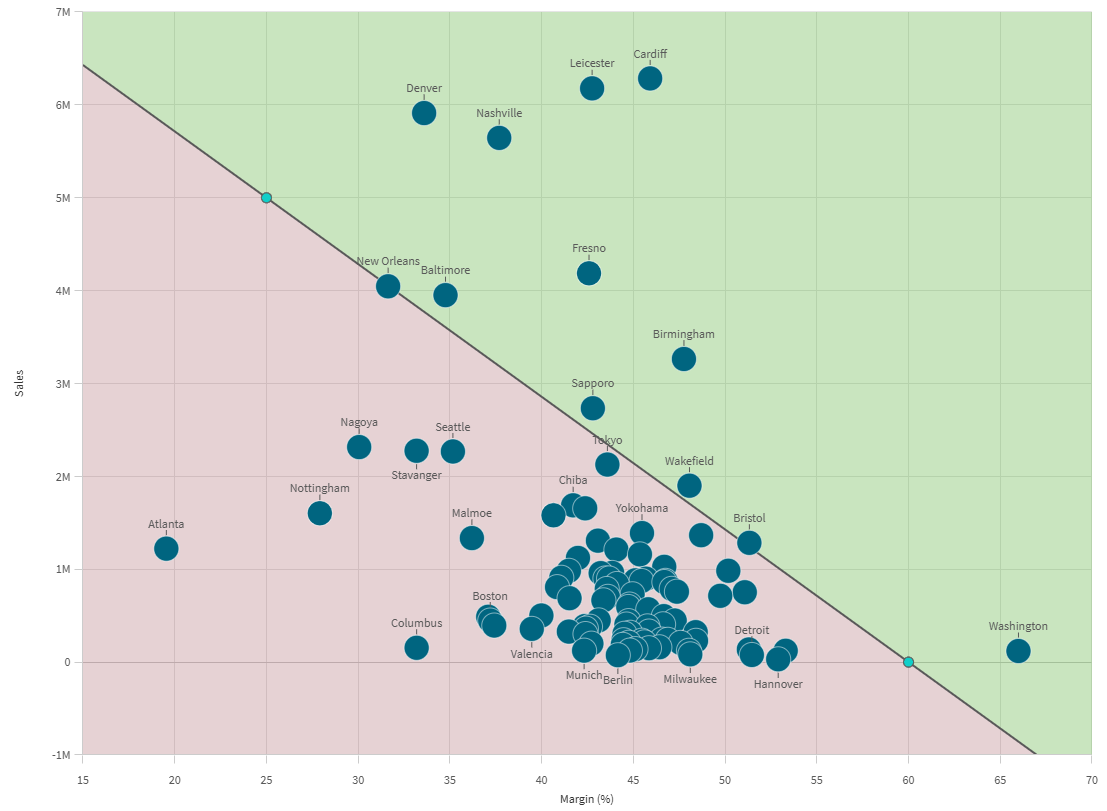

Streudiagramm mit einer Aufteilung in zwei Zonen

Add-on „Streudiagramm mit einer Aufteilung in zwei Zonen“

Hinzufügen einer Aufteilung in Quadranten

Die Aufteilung von Daten in vier senkrechte Quadranten ist ein häufiger Anwendungsfall, insbesondere wenn die Leistung entlang zweier Kennzahlachsen bewertet werden soll.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Aufteilungen.

  2. Klicken Sie auf Aufteilung hinzufügen und wählen Sie Quadranten aus.

  3. Definieren Sie optional eine Bezeichnung mithilfe von Text oder einer Formel.

  4. Standardmäßig wird der Aufteilung ein einzelner Ursprung hinzugefügt. Erweitern Sie ihn.

  5. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  6. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  7. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  8. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  9. Legen Sie das Symbol fest, das für den Punkt verwendet werden soll. Die Standardeinstellung ist Kreis.

  10. Legen Sie Farbe und Deckung mit den folgenden Einstellungen fest. Sie können diese Elemente auch so konfigurieren, dass sie keine Farbe haben.

    • Punktfarbe

    • Umrissfarbe

  11. Verwenden Sie die Schieberegler, um die Umrissbreite und die Datenpunktgröße einzustellen.

  12. Schalten Sie Datenpunkte anzeigen je nach Bedarf ein oder aus.

  13. Wenn die Einstellung Linien anzeigen aktiviert ist, haben Sie folgende Möglichkeiten:

    • Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

    • Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

    • Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  14. Legen Sie die Farbe und die Deckkraft für jeden der vier Quadranten fest.

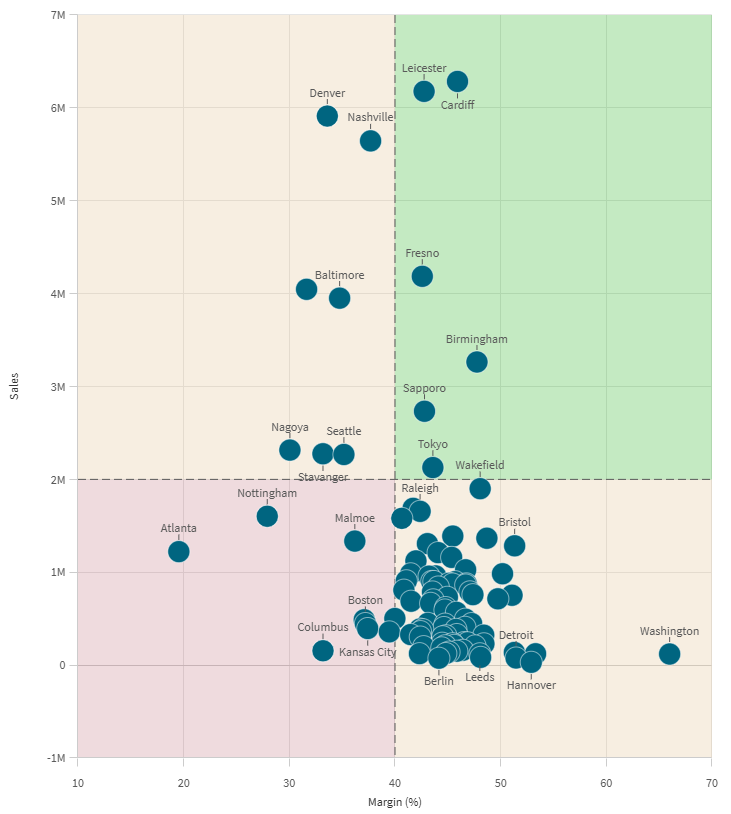

Streudiagramm mit einer Aufteilung in Quadranten

Add-on „Streudiagramm mit einer Aufteilung in Quadranten“

Hinzufügen einer Aufteilung in vier Zonen

Verwenden Sie eine Aufteilung in vier Zonen, um Daten in vier verschiedene Bereiche mit beliebigen Winkeldefinitionen aufzuteilen.

Sie erstellen Zonen, indem Sie den Schnittpunkt für das Zusammentreffen zweier anderer Punkte definieren und diese beiden Punkte dann konfigurieren. Die vier Zonen können in einem beliebigen Winkel zueinander konfiguriert werden.

Ein Beispielanwendungsfall besteht darin, mit der ersten Linie hohe und niedrige Leistungswerte zu definieren und mit der zweiten Linie die Daten danach zu trennen, ob sie einen bestimmten Schwellenwert für den Umsatz erreichen.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Aufteilungen.

  2. Klicken Sie auf Aufteilung hinzufügen und wählen Sie Vier Zonen aus.

  3. Definieren Sie optional eine Bezeichnung mithilfe von Text oder einer Formel.

  4. Ein Schnittpunkt und zwei weitere Punkte werden standardmäßig hinzugefügt. Erweitern Sie den Schnittpunkt.

  5. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder eines Dimensionswerts auf der X-Achse platziert werden soll.

  6. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der X-Achse fest, der bestimmt, an welcher Stelle auf der X-Achse der Punkt platziert wird.

  7. Legen Sie unter Eingabetyp der X-Achse fest, ob der Punkt anhand eines Messwerts oder auf der X-Achse oder eines Messwerts der Y-Achse für einen bestimmten Dimensionswert platziert werden soll.

  8. Gehen Sie folgendermaßen vor:

    1. Wenn Sie Messwert ausgewählt haben, legen Sie den Messwert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

    2. Wenn Sie Dimensionswert ausgewählt haben, legen Sie den Dimensionswert der Y-Achse fest, der bestimmt, an welcher Stelle auf der Y-Achse der Punkt platziert wird.

  9. Legen Sie das Symbol fest, das für den Punkt verwendet werden soll. Die Standardeinstellung ist Kreis.

  10. Legen Sie Farbe und Deckung mit den folgenden Einstellungen fest. Sie können diese Elemente auch so konfigurieren, dass sie keine Farbe haben.

    • Punktfarbe

    • Umrissfarbe

  11. Verwenden Sie die Schieberegler, um die Umrissbreite und die Datenpunktgröße einzustellen.

  12. Wiederholen Sie die Schritte 5 bis 11 für Punkt 1 und Punkt 2.

  13. Schalten Sie Datenpunkte anzeigen je nach Bedarf ein oder aus.

  14. Wenn die Einstellung Linien anzeigen aktiviert ist, haben Sie folgende Möglichkeiten:

    • Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

    • Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

    • Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  15. Legen Sie die Farbe und die Deckkraft für jede der vier Zonen fest.

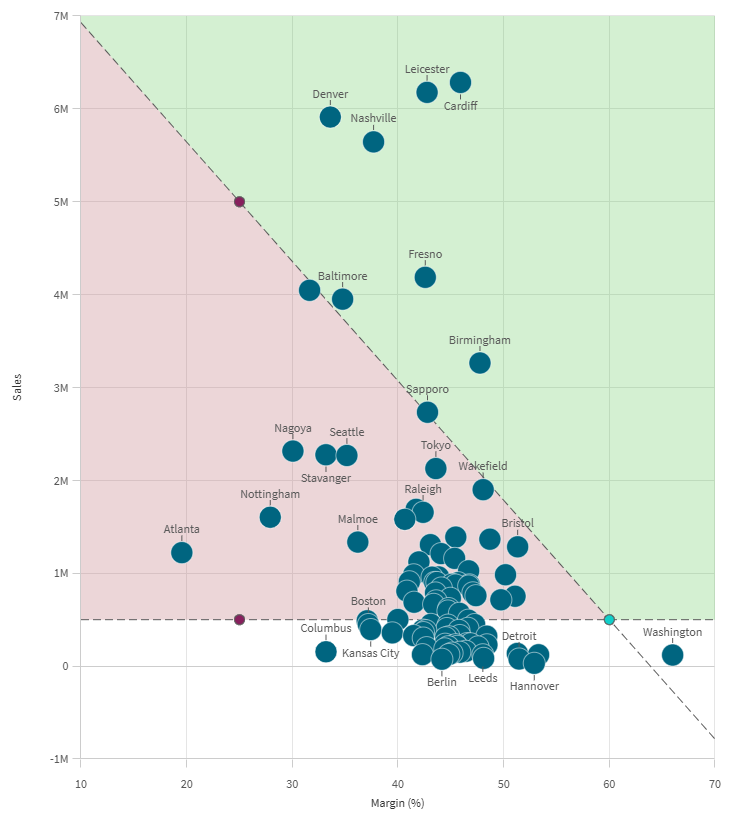

Streudiagramm mit einer Aufteilung in vier Zonen

Add-on „Streudiagramm mit einer Aufteilung in vier Zonen“

Hinzufügen einer Aufteilung mit horizontalen Zonen

Sie können Diagramme in mehrere horizontal parallele Zonen aufteilen. Ein gängiges Beispiel besteht darin, Daten in hohe, mittlere und geringe Umsätze aufzuteilen.

Gehen Sie folgendermaßen vor:

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Aufteilungen.

  2. Klicken Sie auf Aufteilung hinzufügen und wählen Sie Horizontale Zonen aus.

  3. Zum Hinzufügen einer Grenzlinie klicken Sie auf Grenze hinzufügen.

  4. Fügen Sie weitere Grenzlinien hinzu, indem Sie auf Grenze hinzufügen klicken.

  5. Verwenden Sie den Schieberegler und das Eingabefeld, um den numerischen Wert festzulegen, mit dem jeder Abschnitt beginnt und endet. Sie können auch Farben für jeden Abschnitt festlegen.

  6. Schalten Sie Linien anzeigen je nach Bedarf ein oder aus.

  7. Wenn die Einstellung Linien anzeigen aktiviert ist, haben Sie folgende Möglichkeiten:

    • Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

    • Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

    • Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

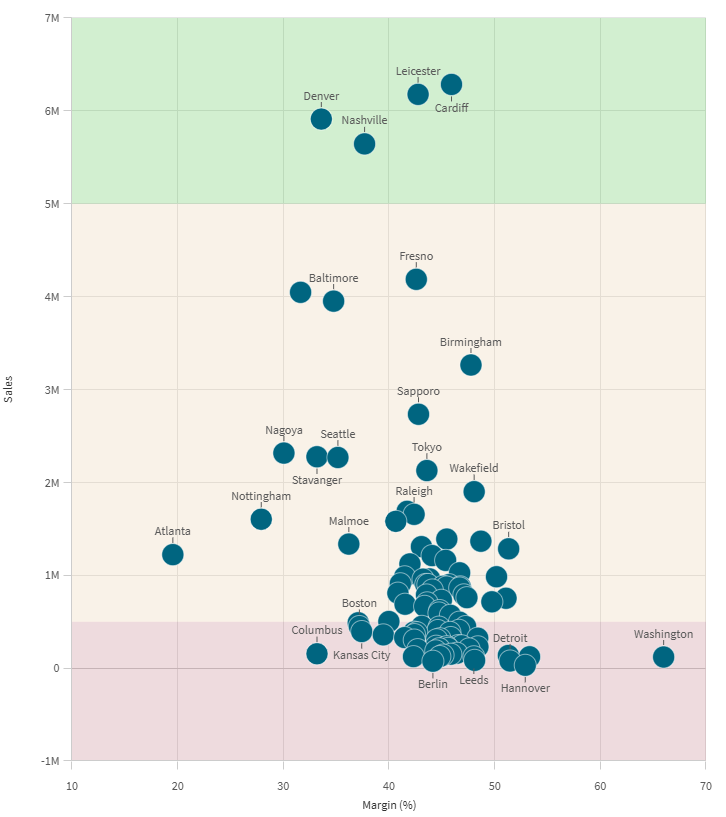

Streudiagramm mit einer Aufteilung in horizontale Zonen.

Add-on „Streudiagramm mit einer Aufteilung in horizontale Zonen“

Weitere Informationen

VERWANDTE LERNINHALTE:

Hat diese Seite Ihnen geholfen?

Wenn Sie ein Problem mit dieser Seite oder ihrem Inhalt feststellen, sei es ein Tippfehler, ein ausgelassener Schritt oder ein technischer Fehler, informieren Sie uns bitte!

Geben Sie hier Ihr Feedback ab
