Skapa spridningsdiagram

Spridningsdiagrammet visar värdepar från två eller tre mått.

Detta är användbart om man vill visa data där varje instans har två nummer, till exempel relationen mellan Sales och Quantity per Customer. I spridningsdiagrammet nedan används ett tredje mått (Cost) för att generera bubbelstorleken.

Du kan skapa ett spridningsdiagram på arket som du redigerar.

I ett spridningsdiagram behöver du en dimension och minst två mått. Du kan ha maximalt en dimension och tre mått, där det tredje måttet visualiseras som bubbelstorlek.

Gör följande:

  1. Från resurspanelen drar du ett tomt spridningsdiagram till arket.
  2. Klicka på Lägg till dimension och välj en dimension eller ett fält.
  3. Klicka på Lägg till mått och välj ett mått eller skapa ett mått från ett fält.
  4. Klicka på Lägg till mått och välj ett mått eller skapa ett mått från ett fält.

  5. Valfritt, om du vill att bubblornas storlek ska bestämmas av ett tredje mått:

    Klicka på Lägg till mått och välj ett mått eller skapa ett mått från ett fält.

När du har skapat spridningsdiagrammet kan du vilja ändra utseendet och andra inställningar i egenskapspanelen. Mer information om formatering finns i Anpassa spridningsdiagrammets utseende. Mer information om att anpassa andra aspekter av diagrammets utseende finns i Ändra utseende på en visualisering.

Anpassa spridningsdiagrammets utseende

Du kan välja mellan ett antal formatalternativ under Utseende i egenskapspanelen.

Klicka på PalettFormatering under Utseende > Presentation för att fortsätta anpassa diagrammets formatering. Formatpanelen innehåller olika avsnitt under flikarna Allmänt och Diagram.

Du kan återställa dina format genom att klicka på Återställa intill varje avsnitt. Om du klickar på ÅterställaÅterställ allt återställs formateringen för alla tillgängliga flikar i formateringspanelen.

Allmän information om att formatera en individuell visualisering finns i Tillämpa anpassad formatering för en visualisering.

Anpassa texten

Du kan ange texten för rubriken, underrubriken och fotnoten under Utseende > Allmänt. För att dölja de här elementen stänger du av visa rubriker.

Synligheten för de olika etiketterna på diagrammet beror på diagramspecifika inställningar och inställningar för visning av etiketter. De kan konfigureras i egenskapspanelen.

Du kan formatera den text som visas i diagrammet.

Gör följande:

  1. Utöka avsnittet Utseende i egenskapspanelen.

  2. Under Utseende > Presentation, klickar du på Palett Formatering.

  3. På fliken General kan du ange teckensnitt, betoningsstil, teckenstorlek och färg för följande textelement:

    • Rubrik

    • Underrubrik

    • Fotnot

  4. På fliken Diagram kan du ange teckensnitt, betoningsstil, teckenstorlek och färg för följande textelement:

    • Axelns rubrik: Ställ in stilen på rubrikerna på axlarna.

    • Axelns etikett: Ställ in stilen på etiketterna på axlarna.

    • Värdeetikett: formatera etiketterna för bubblorna som representerar varje dimensionsvärde.

    • Teckenförklaringens rubrik: Ställ in stilen på rubriken på teckenförklaringen.

    • Teckenförklaringens etiketter: Ställ in stilen på etiketterna på de enskilda posterna i teckenförklaringen.

Anpassa bakgrunden

Du kan anpassa diagrammets bakgrund. Bakgrunden kan ställas in efter färg och bild.

Gör följande:

  1. Utöka avsnittet Utseende i egenskapspanelen.

  2. Under Utseende > Presentation, klickar du på Palett Formatering.

  3. På fliken Allmänt på formatpanelen kan du välja en bakgrundsfärg (enskild färg eller uttryck). Du kan också använda en bild från ditt mediebibliotek eller från en URL som bakgrund.

    Anteckning om information

    För att välja en bild från en URL som bakgrund måste URL:ens ursprung läggas till på godkändlistan i din klientorganisations Säkerhetspolicy för innehåll. Ursprunget måste läggas till med följande Direktiv: img-src. Det görs av en klientorganisationsadministratör.

    Mer information finns i Skapa en CSP-post.

    När du använder en bakgrundsfärg använder skjutreglaget för att ställa in bakgrundens opacitet.

    När du använder en bakgrundsbild kan du justera bildens storlek och position.

Anpassa kanten och skuggan

Du kan anpassa kanten och skuggan för diagrammet.

Gör följande:

  1. Utöka avsnittet Utseende i egenskapspanelen.

  2. Under Utseende > Presentation, klickar du på PalettFormatering.

  3. På fliken Allmänt på formatpanelen, under Kant ställer du in storleken på Kontur för att förstora eller förminska kantlinjerna kring diagrammet.

  4. Välj en färg för kanten.

  5. Ställ in Hörnradien för att styra kantens rundhet.

  6. Välj storlek och färg för skuggan under Skugga på fliken Allmänt. Välj Ingen för att ta bort skuggan.

Formatinställningar för bubbelkonturer

Konturerna på bubblorna i spridningsdiagrammet kan formateras. Du kan ändra storlek, färg och opacitet på konturerna.

Gör följande:

  1. Utöka avsnittet Utseende i egenskapspanelen.

  2. Under Utseende > Presentation, klickar du på PalettFormatering.

  3. På fliken Diagram justerar du inställningarna för Bubbelkonturer. Du kan ställa in storlek, färg och opacitet.

Lägga till referenslinjer

Du kan lägga till referenslinjer i spridningsdiagrammet. Referenslinjer kan läggas till på X-axeln och Y-axeln.

Lägga till en referenslinje för X-axeln

Gör följande:

  1. Expandera delavsnittet Tillägg i egenskapspanelen.

  2. Expandera Referenslinjer för X-axeln och klicka sedan på Lägg till referenslinje.

  3. Under Uttryck för referenslinje anger du ett statiskt värde eller uttryck för att definiera linjens position.

  4. Anpassa referenslinjen ytterligare med följande ytterligare inställningar:

    • Visa villkor: ställ in om linjen ska visas eller döljas beroende på ett villkor.

    • Etikett och Visa etikett: lägg till en etikett för linjen som kommer att visas i diagrammet och/eller egenskapspanelen.

    • Visa värde: ställ in om värdet för det uttryck som definierar linjen ska visas.

    • Färg: ändra linjens färg.

    • Typ av linje: välj mellan en heldragen eller streckad linje.

    • Färglagd bakgrund: ange om etiketten och värdefältet ovanför diagrammets dataområde ska ha en färglagd bakgrund.

Lägga till en referenslinje för Y-axeln

Gör följande:

  1. Expandera delavsnittet Tillägg i egenskapspanelen.

  2. Expandera Referenslinjer för Y-axeln och klicka sedan på Lägg till referenslinje.

  3. Som linje definieras positionen med ekvationsformatet y=kx+m, där k är lutningen och m är y-interceptet. Du kan definiera dessa parametrar med följande inställningar för den nyligen skapade referenslinjen:

    • Uttryck för referenslinje: ange ett statiskt värde eller uttryck för att definiera linjens y-intercept.

    • Lutning: ange ett statiskt värde eller uttryck för att definiera lutningen.

  4. Anpassa referenslinjen ytterligare med följande ytterligare inställningar:

    • Visa villkor: ställ in om linjen ska visas eller döljas beroende på ett villkor.

    • Etikett och Visa etikett: lägg till en etikett för linjen som kommer att visas i diagrammet och/eller egenskapspanelen.

    • Visa värde: ställ in om värdet för det uttryck som definierar linjen ska visas.

    • Färg: ändra linjens färg.

    • Typ av linje: välj mellan en heldragen eller streckad linje.

    • Färglagd bakgrund: ange om etiketten och värdefältet inuti diagrammets dataområde ska ha en färglagd bakgrund.

Lägga till former

Med former kan du förbättra dina dimensions- och mätdata med speciell information som hjälper till med analysen. Du kan lägga till punkter, linjer och polygoner i spridningsdiagrammet.

Lägga till en punkt

Lägg till enstaka punkter i diagrammet för att markera specifik information som kanske inte finns tillgänglig i datamodellen.

Du kan till exempel lägga till en punkt för att markera ett värde för en specifik dimension eller en högsta eller lägsta prestationspoäng.

Gör följande:

  1. Expandera Tillägg > Former i egenskapspanelen.

  2. Klicka på Lägg till form och välj Punkt.

  3. Du kan också definiera en Etikett för punkten med hjälp av text eller ett uttryck.

  4. Under X-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  5. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in X-axelns mätvärde som definierar var på X-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in X-axelns dimensionsvärde som definierar var på X-axeln punkten placeras.

  6. Under Y-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett Y-axelvärde som motsvarar ett specifikt Dimensionsvärde.

  7. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in Y-axelns mätvärde som definierar var på Y-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in Y-axelns dimensionsvärde som definierar var på Y-axeln punkten placeras.

  8. Ange den Symbol som ska användas för punkten. Standardinställningen är Cirkel.

  9. Justera Etikettens läge om det behövs. Etiketten kan visas ovanför eller under punkten.

  10. Ställ in färg och opacitet med hjälp av följande inställningar. Du kan också konfigurera dessa element så att de inte har någon färg.

    • Färg på punkt

    • Konturfärg

    • Etikettfärg

  11. Använd kryssrutan Färgad bakgrund för att lägga till en bakgrund för etiketten, om en sådan har definierats. När detta alternativ är aktiverat används den definierade Etikettfärgen som bakgrund och etikettexten byter till den färg som bäst kontrasterar mot bakgrunden.

  12. Använd skjutreglagen för att justera Konturbredd och Datapunktens punktstorlek.

Spridningsdiagram med ytterligare punktformer tillagda.

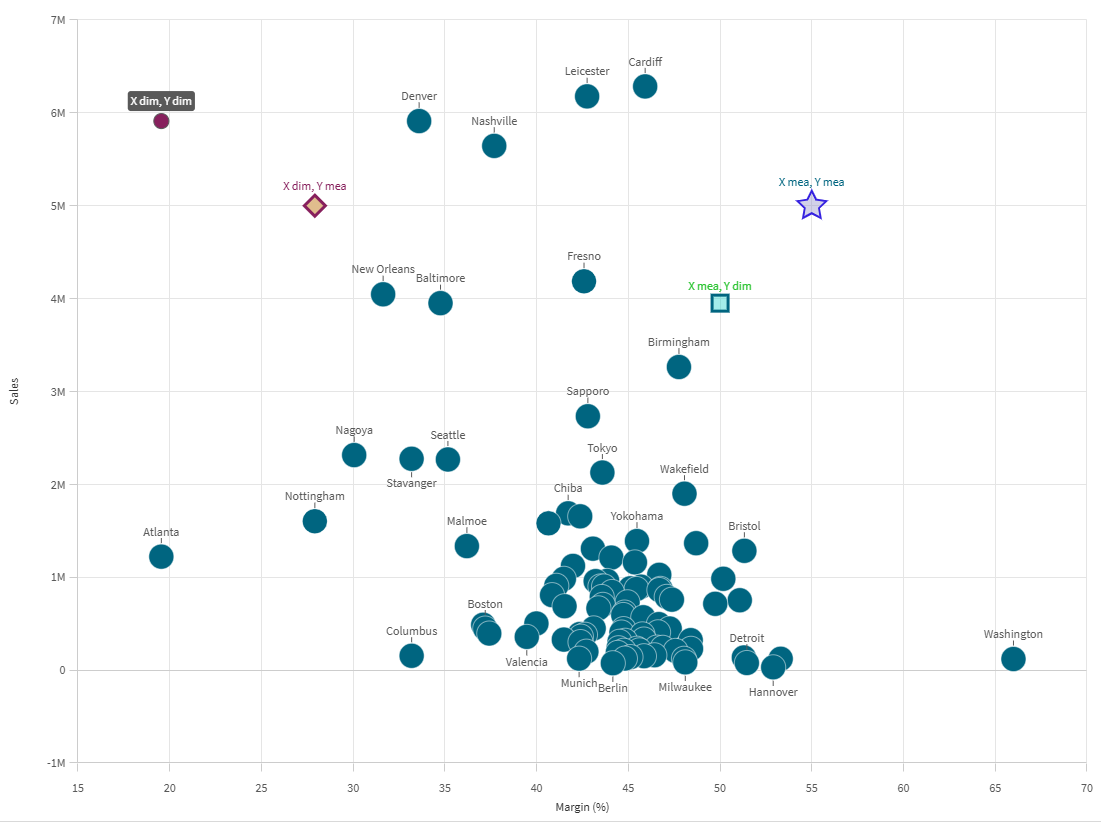

Spridningsdiagram med punkt-tillägg

Lägga till en linje

Du kan lägga till en linje som en serie punkter. Linjen kopplar samman varje punkt som du definierar för den.

Du kan dra linjer genom datapunkter för att lyfta fram trender, eller dra linjer mellan de högsta och lägsta punkterna för en nyckeltalsindikator.

Gör följande:

  1. Expandera Tillägg > Former i egenskapspanelen.

  2. Klicka på Lägg till form och välj Linje.

  3. Du kan också definiera en Etikett för punkten med hjälp av text eller ett uttryck.

  4. Som standard läggs två punkter till på linjen.

  5. Under X-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  6. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in X-axelns mätvärde som definierar var på X-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in X-axelns dimensionsvärde som definierar var på X-axeln punkten placeras.

  7. Under Y-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett Y-axelvärde som motsvarar ett specifikt Dimensionsvärde.

  8. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in Y-axelns mätvärde som definierar var på Y-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in Y-axelns dimensionsvärde som definierar var på Y-axeln punkten placeras.

  9. Justera punktens utseende med hjälp av följande inställningar. Vissa inställningar visas endast när Visa datapunkter är aktiverat för linjen.

    • Etikett: ange en textuell etikett för punkten.

    • Symbol: ställ in formen på punkten. Standardinställningen är Cirkel.

    • Etikettens läge: välj om etiketten ska visas ovanför eller under punkten.

    • Punktfärg: ställ in färgen på punkten.

    • Konturfärg: ställ in färgen på punktens konturer.

    • Etikettfärg: ställ in färgen på etikettexten. Om Färgad bakgrund är aktiverat styr den här inställningen istället bakgrunden bakom etiketten.

    • Konturbredd: ställ in bredden på punktens konturer.

    • Datapunktens storlek: ställ in den totala punktstorleken.

    • Färgad bakgrund: lägg till en bakgrund för etiketten, om etikettexten har definierats. När detta alternativ är aktiverat används den definierade Etikettfärgen som bakgrund och etikettexten byter till den färg som bäst kontrasterar mot bakgrunden.

  10. Konfigurera den andra punkten med hjälp av stegen ovan.

  11. Lägg till ytterligare punkter genom att klicka på Lägg till punkt. Konfigurera punkter med hjälp av stegen ovan.

  12. Ställ in Linjefärg, inklusive opacitet.

  13. Använd skjutreglaget för att justera Linjetjocklek.

  14. Välj Linjetyp och välj mellan Heldragen eller Streckad.

  15. Använd listrutan Linjekurva för att välja en av följande:

    • Linjär: Varje punkt är kopplad till raka linjer.

    • Monoton: Varje punkt är kopplad till böjda linjer.

Spridningsdiagram med tillagd linjeform.

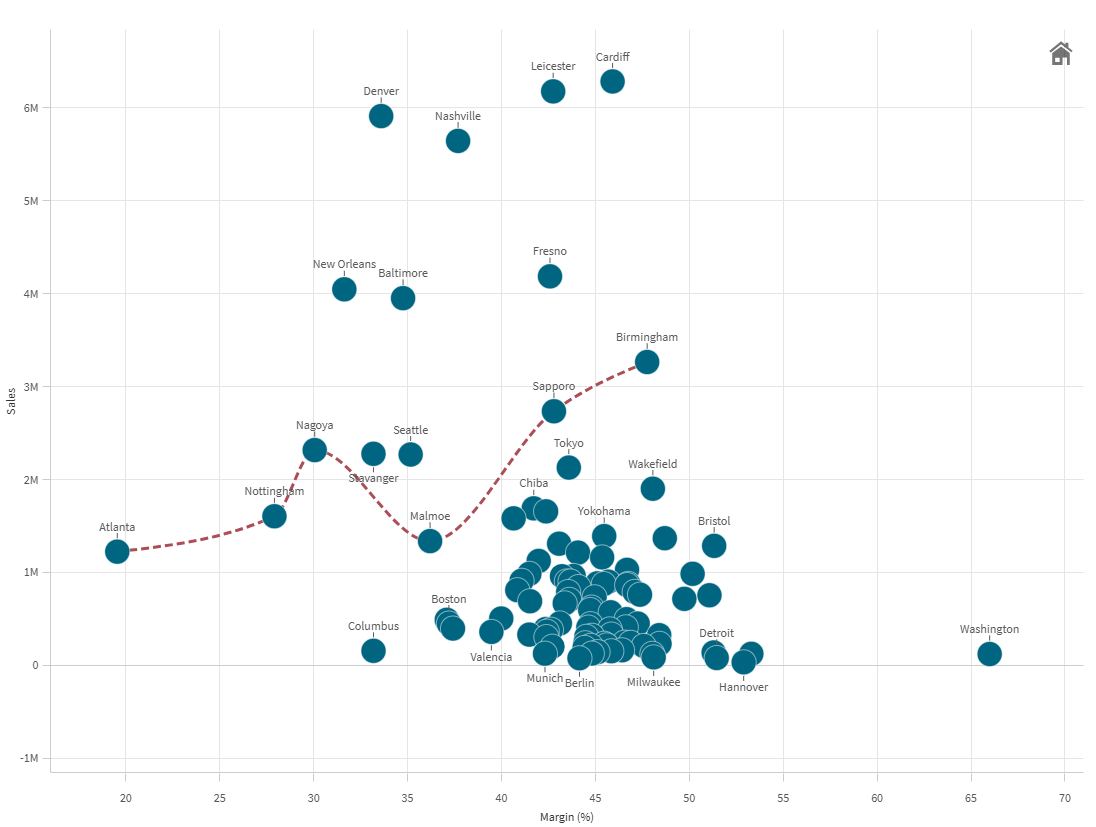

Spridningsdiagram med linjetillägg

Lägga till en polygon

Du kan lägga till polygoner, former som består av punkter som sammanfogas för att skapa slutna områden i spridningsdiagrammet.

Du kan till exempel skapa en polygon med tre punkter för att markera toppar och dalar i marginaler och försäljning.

video thumbnail

Gör följande:

  1. Expandera Tillägg > Former i egenskapspanelen.

  2. Klicka på Lägg till form och välj Polygon.

  3. Du kan också definiera en Etikett för polygonen med hjälp av text eller ett uttryck.

  4. Som standard läggs tre punkter till i polygonen. Om du vill lägga till ytterligare punkter klickar du på Lägg till punkt.

  5. Expandera en punkt.

  6. Under X-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  7. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in X-axelns mätvärde som definierar var på X-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in X-axelns dimensionsvärde som definierar var på X-axeln punkten placeras.

  8. Under Y-axel inmatningstyp, ställ in om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett Y-axelvärde som motsvarar ett specifikt Dimensionsvärde.

  9. Gör ett av följande:

    1. Om du valde Mätvärde ställer du in Y-axelns mätvärde som definierar var på Y-axeln punkten placeras.

    2. Om du valde Dimensionsvärde ställer du in Y-axelns dimensionsvärde som definierar var på Y-axeln punkten placeras.

  10. Justera punktens utseende med hjälp av följande inställningar. Vissa inställningar visas endast när Visa datapunkter och Visa linjer är aktiverat för polygonen.

    • Etikett: ange en textuell etikett för punkten.

    • Symbol: ställ in formen på punkten. Standardinställningen är Cirkel.

    • Etikettens läge: välj om etiketten ska visas ovanför eller under punkten.

    • Punktfärg: ställ in färgen på punkten.

    • Konturfärg: ställ in färgen på punktens konturer.

    • Etikettfärg: ställ in färgen på etikettexten. Om Färgad bakgrund är aktiverat styr den här inställningen istället bakgrunden bakom etiketten.

    • Konturbredd: ställ in bredden på punktens konturer.

    • Datapunktens storlek: ställ in den totala punktstorleken.

    • Färgad bakgrund: lägg till en bakgrund för etiketten, om etikettexten har definierats. När detta alternativ är aktiverat används den definierade Etikettfärgen som bakgrund och etikettexten byter till den färg som bäst kontrasterar mot bakgrunden.

  11. Redigera övriga punkter efter behov, med hjälp av ovanstående steg.

  12. Ställ in Linjefärg, inklusive opacitet.

  13. Använd skjutreglaget för att justera Linjetjocklek.

  14. Välj Linjetyp och välj mellan Heldragen eller Streckad.

  15. Ställ in Polygonfärg, inklusive opacitet.

Spridningsdiagram med tillagd polygonform.

Spridningsdiagram med polygontillägg

Lägga till partitioner

Partitioner kan förbättra dataanalysen genom att tillhandahålla kontext bakom specifika dataområden i diagrammet. Du kan dela in data i kvadranter och zoner baserat på flera prestandamått samtidigt.

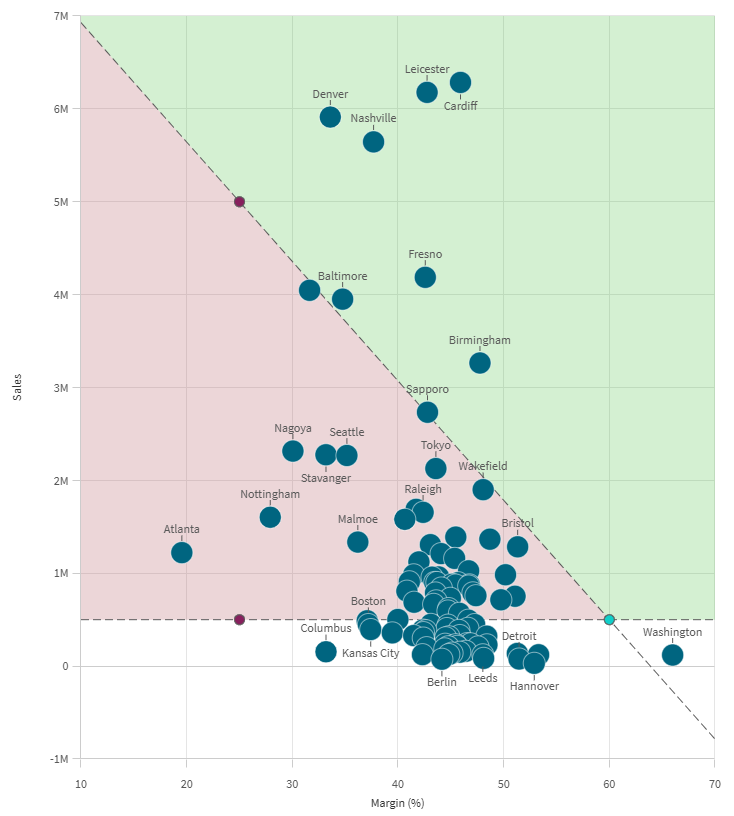

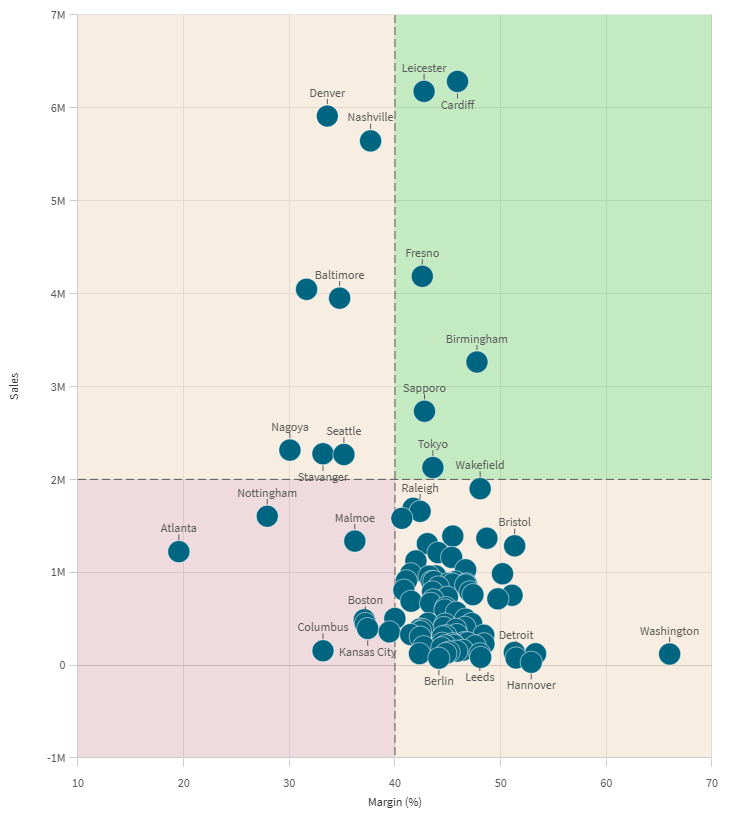

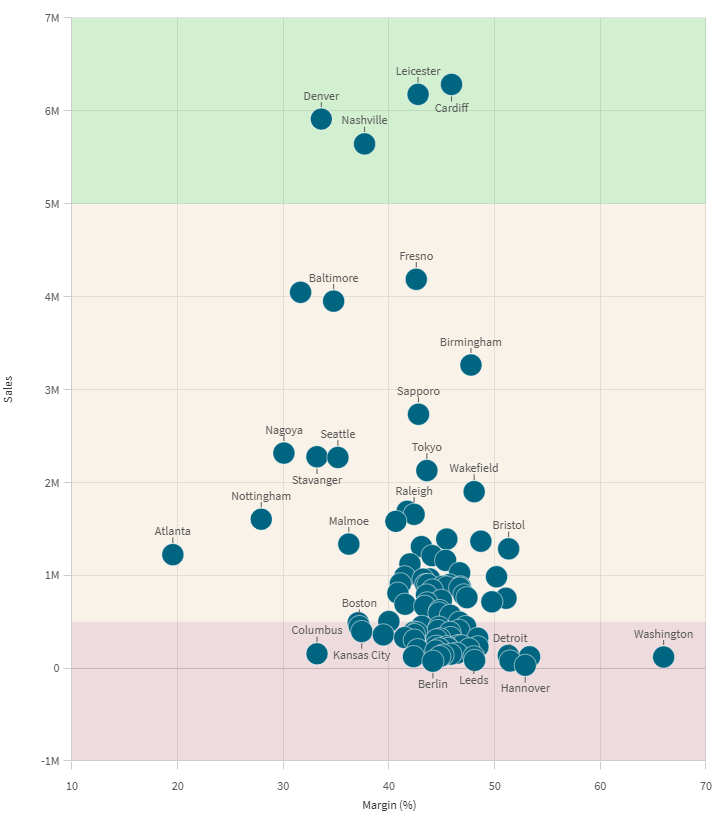

Du kan skapa följande typer av partitioner:

  • Två zoner

  • Kvadranter

  • Fyra zoner

  • Horisontella zoner

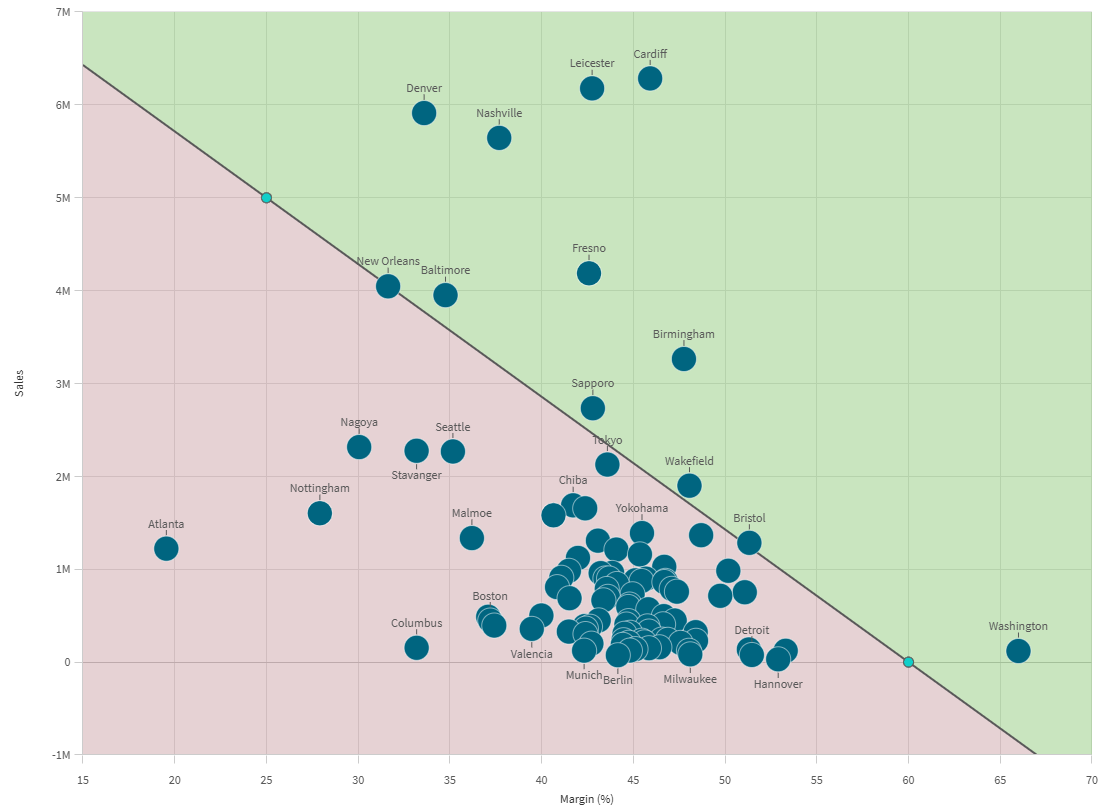

Lägga till en tvåzons-partition

En tvåzonsindelning används för att dela upp data i två olika kategorier. De två zonerna kan konfigureras med valfri vinkel.

Du kan till exempel separera hög och lägre prestanda för försäljning.

Gör följande:

  1. Expandera Tillägg > Indelningar i egenskapspanelen.

  2. Klicka på Lägg till indelning, och välj Två zoner.

  3. Du kan också definiera en Etikett med hjälp av text eller ett uttryck.

  4. Två punkter läggs till i partitionen som standard. Dessa punkter definierar vinkeln vid vilken diagrammet partitioneras.

  5. Expandera den första punkten.

  6. Under Indatatyp för X-axel anger du om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  7. Gör ett av följande:

    1. Om du valde Mätvärde, ange mätvärdet för X-axeln som definierar var punkten placeras på X-axeln.

    2. Om du valde Dimensionsvärde, ange dimensionsvärdet för X-axeln som definierar var punkten placeras på X-axeln.

  8. Under Indatatyp för Y-axel, ange om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett mätvärde för Y-axeln som motsvarar ett specifikt Dimensionsvärde.

  9. Gör ett av följande:

    1. Om du valde Mätvärde, ange mätvärdet för Y-axeln som definierar var punkten placeras på Y-axeln.

    2. Om du valde Dimensionsvärde, ange dimensionsvärdet för Y-axeln som definierar var punkten placeras på Y-axeln.

  10. Ange den Symbol som ska användas för punkten. Standardinställningen är Cirkel.

  11. Ställ in färg och opacitet med hjälp av följande inställningar. Du kan också konfigurera dessa element så att de inte har någon färg.

    • Färg på punkt

    • Konturfärg

  12. Använd skjutreglagen för att justera Konturbredd och Datapunktens punktstorlek.

  13. Expandera den andra punkten. Upprepa steg 6 till 12.

  14. Aktivera eller inaktivera Visa datapunkter beroende på preferens.

  15. Om inställningen Visa linjer är aktiverad kan du:

    • Ange Linjefärg, inklusive opacitet.

    • Använd skjutreglaget för att justera Linjetjocklek.

    • Välj Linjetyp, välj mellan Heldragen eller Streckad.

  16. Ange Övre zonfärg för det övre området som definieras av punkterna. Du kan också ange opaciteten.

  17. Ange Nedre zonfärg för det nedre området som definieras av punkterna. Du kan också ange opaciteten.

Punktdiagram med tvåzonsindelning.

Tillägg för punktdiagram med tvåzonsindelning

Lägga till en kvadrantindelning

Att separera data i fyra vinkelräta kvadranter är ett vanligt behov, särskilt när du vill utvärdera prestanda över två måttbaserade axlar.

Gör följande:

  1. Expandera Tillägg > Indelningar i egenskapspanelen.

  2. Klicka på Lägg till partition, och välj Kvadrant.

  3. Du kan också definiera en Etikett med hjälp av text eller ett uttryck.

  4. En enda Ursprung läggs till partitionen som standard. Expandera den.

  5. Under Indatatyp för X-axel, ställ in om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  6. Gör ett av följande:

    1. Om du valde Mätvärde, ange Mätvärde för X-axel som definierar var punkten placeras på X-axeln.

    2. Om du valde Dimensionsvärde, ange Dimensionsvärde för X-axel som definierar var punkten placeras på X-axeln.

  7. Under Indatatyp för Y-axel, ange om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett mätvärde för Y-axeln som motsvarar ett specifikt Dimensionsvärde.

  8. Gör ett av följande:

    1. Om du valde Mätvärde, ange Mätvärde för Y-axel som definierar var punkten placeras på Y-axeln.

    2. Om du valde Dimensionsvärde, ange Dimensionsvärde för Y-axel som definierar var punkten placeras på Y-axeln.

  9. Ange den Symbol som ska användas för punkten. Standardinställningen är Cirkel.

  10. Ställ in färg och opacitet med hjälp av följande inställningar. Du kan också konfigurera dessa element så att de inte har någon färg.

    • Färg på punkt

    • Konturfärg

  11. Använd skjutreglagen för att justera Konturbredd och Datapunktens punktstorlek.

  12. Aktivera eller inaktivera Visa datapunkter beroende på preferens.

  13. Om inställningen Visa linjer är aktiverad, kan du:

    • Ange Linjefärg, inklusive opacitet.

    • Använd skjutreglaget för att justera Linjetjocklek.

    • Välj Linjetyp, välj mellan Heldragen eller Streckad.

  14. Ange färg och opacitet för var och en av de fyra kvadranterna.

Punktdiagram med kvadrantindelning.

Tillägg för punktdiagram med kvadrantindelning

Lägga till en fyrzonsindelning

Använd en fyrzonsindelning för att separera data i fyra olika områden med valfria vinkeldefinitioner.

Du skapar zoner genom att definiera skärningspunkten där två andra punkter möts, och sedan konfigurera dessa två punkter. De fyra zonerna kan konfigureras i valfri vinkel i förhållande till varandra.

Ett exempel på användningsfall är att använda den första linjen för att definiera hög- och lågpresterande, och sedan använda den andra linjen för att separera data beroende på om den uppfyller en viss försäljningströskel.

Gör följande:

  1. Expandera Tillägg > Partitioneringar i egenskapspanelen.

  2. Klicka på Lägg till partition och välj Fyra zoner.

  3. Du kan också definiera en Etikett med hjälp av text eller ett uttryck.

  4. En Skärningspunkt och två andra punkter läggs till som standard. Fäll ut Skärningspunkt.

  5. Under X-axelns indatatyp, ange om punkten ska placeras baserat på ett Mätvärde eller Dimensionsvärde på X-axeln.

  6. Gör ett av följande:

    1. Om du valde Mätvärde, ange X-axelns mätvärde som definierar var på X-axeln punkten placeras.

    2. Om du valde Dimensionsvärde, ange X-axelns dimensionsvärde som definierar var på X-axeln punkten placeras.

  7. Under Y-axelns indatatyp anger du om punkten ska placeras baserat på ett Mätvärde på Y-axeln, eller ett Y-axelns mätvärde som motsvarar ett specifikt Dimensionsvärde.

  8. Gör ett av följande:

    1. Om du valde Mätvärde, ställ in det Y-axelns mätvärde som definierar var på Y-axeln punkten placeras.

    2. Om du valde Dimensionsvärde, ställ in det Y-axelns dimensionsvärde som definierar var på Y-axeln punkten placeras.

  9. Ange den Symbol som ska användas för punkten. Standardinställningen är Cirkel.

  10. Ställ in färg och opacitet med hjälp av följande inställningar. Du kan också konfigurera dessa element så att de inte har någon färg.

    • Färg på punkt

    • Konturfärg

  11. Använd skjutreglagen för att justera Konturbredd och Datapunktens punktstorlek.

  12. Upprepa steg 5 till 11 för Punkt 1 och Punkt 2.

  13. Slå på eller av Visa datapunkter beroende på preferens.

  14. Om inställningen Visa linjer är aktiverad kan du:

    • Ange Linjefärg, inklusive opacitet.

    • Använd skjutreglaget för att justera Linjetjocklek.

    • Välj Linjetyp, och välj mellan Heldragen eller Streckad.

  15. Ange färg och opacitet för var och en av de fyra zonerna.

Punktdiagram med fyrzonsindelning.

Punktdiagram med tillägg för fyrzonsindelning

Lägga till en indelning med horisontella zoner

Du kan dela in diagram i flera horisontellt parallella zoner. Ett vanligt exempel är att separera data i hög försäljning, medelhög försäljning och låg försäljning.

Gör följande:

  1. Expandera Tillägg > Partitioneringar i egenskapspanelen.

  2. Klicka på Lägg till partition, och välj Horisontella zoner.

  3. För att lägga till en avdelare, klicka på Lägg till gräns.

  4. Lägg till ytterligare avdelare genom att klicka på Lägg till gräns.

  5. Använd skjutreglaget och inmatningsrutan för att ställa in det numeriska värdet för var varje delavsnitt börjar och slutar. Du kan också definiera färger för varje delavsnitt.

  6. Aktivera eller inaktivera Visa linjer efter behov.

  7. Om inställningen Visa linjer är aktiverad kan du:

    • Ange Linjefärg, inklusive opacitet.

    • Använd skjutreglaget för att justera Linjetjocklek.

    • Välj Linjetyp, antingen Heldragen eller Streckad.

Punktdiagram med horisontell zonindelning.

Punktdiagram med partitions-tillägg som innehåller horisontella zoner

Mer information

RELATERAD INFORMATION:

Var den här sidan till hjälp för dig?

Om du stöter på några problem med den här sidan eller innehållet på den, t.ex. ett stavfel, ett saknat steg eller ett tekniskt fel – meddela oss!

Lämna din feedback här
