Dağılım grafiği oluşturma

Dağılım grafiği, iki veya üç hesaplamadan değer çiftleri sunar.

Bu, örneğin her Customer için Sales ve Quantity arasındaki ilişkide olduğu gibi, her bir örneğin iki sayı içerdiği verileri göstermek istediğinizde kullanışlıdır. Aşağıdaki dağılım grafiğinde, kabarcık boyutunu oluşturmak için üçüncü bir hesaplama (Cost) kullanılmıştır.

Düzenlediğiniz sayfada dağılım grafiği oluşturabilirsiniz.

Dağılım grafiğinde bir boyuta ve en az iki hesaplamaya ihtiyacınız vardır. En fazla bir boyutunuz ve üç hesaplamanız olabilir; üçüncü hesaplama kabarcık boyutu olarak görselleştirilir.

Aşağıdakileri yapın:

  1. Varlıklar panelinde, boş bir dağılım grafiğini sayfaya sürükleyin.
  2. Boyut ekle'ye tıklayın ve bir boyut veya alan seçin.
  3. Hesaplama ekle'ye tıklayın ve bir hesaplama seçin veya alandan bir hesaplama oluşturun.
  4. Hesaplama ekle'ye tıklayın ve bir hesaplama seçin veya alandan bir hesaplama oluşturun.

  5. İsteğe bağlı olarak, kabarcık boyutunun üçüncü bir hesaplamaya göre ayarlanmasını istiyorsanız:

    Hesaplama ekle'ye tıklayın ve bir hesaplama seçin veya alandan bir hesaplama oluşturun.

Dağılım grafiği oluşturduğunuzda, özellikler panelinde görünüşünü ve diğer ayarlarını değiştirmek isteyebilirsiniz.  Şekillendirme hakkında bilgi için bk. Dağılım grafiğini şekillendirme. Grafiğin görünümünün diğer yönlerini özelleştirme hakkında bilgi için bk Görselleştirmenin görünümünü değiştirme.

Dağılım grafiğini şekillendirme

Özellikler panelindeki Görünüm altında bir dizi stil seçeneğiniz vardır.

Grafiğin stilini daha fazla özelleştirmek için Görünüm > Sunum altındaki PaletStil seçeneğine tıklayın. Stil panelinde, Genel ve Grafik sekmeleri altında çeşitli bölümler bulunur.

Her bölümün yanındaki Sıfırla simgesine tıklayarak stillerinizi sıfırlayabilirsiniz. Sıfırla Tümünü sıfırla'ya tıkladığınızda stil panelindeki mevcut tüm sekmelerin stilleri sıfırlanır.

Tek bir görselleştirmenin stilini oluşturma hakkında genel bilgi için bkz. Bir görselleştirmeye özel stil uygulama.

Metni özelleştirme

Başlık, alt başlık ve dipnot için metni Görünüm > Genel altında ayarlayabilirsiniz. Bu öğeleri gizlemek için Başlıkları göster seçeneğini kapatın.

Grafik üzerindeki farklı etiketlerin görünürlüğü grafiğe özgü ayarlara ve etiket görüntüleme seçeneklerine bağlıdır. Bunlar özellikler panelinde yapılandırılabilir.

Grafikte görüntülenen metni stillendirebilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde, Görünüm bölümünü genişletin.

  2. Görünüm > Sunum altında, Palet Stil seçeneğine tıklayın.

  3. Genel sekmesinde, aşağıdaki metin öğeleri için yazı tipini, vurgu stilini, yazı tipi boyutunu ve rengini ayarlayın:

    • Başlık

    • Alt başlık

    • Dipnot

  4. Grafik sekmesinde, aşağıdaki metin öğeleri için yazı tipini, yazı tipi boyutunu ve rengini ayarlayın:

    • Eksen başlığı: Eksenlerdeki başlıkları biçimlendirin.

    • Eksen etiketi: Eksenler üzerindeki etiketleri biçimlendirin.

    • Değer etiketi: Her boyut değerini temsil eden baloncuklar için etiketleri biçimlendirin.

    • Gösterge başlığı: Göstergenin başlığını biçimlendirin.

    • Gösterge etiketleri: Ayrı gösterge öğelerinin etiketlerini biçimlendirin.

Arka planı özelleştirme

Grafiğin arka planını özelleştirebilirsiniz. Arka planı bir renge veya resme göre ayarlayabilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde, Görünüm bölümünü genişletin.

  2. Görünüm > Sunum altında, Palet Stil seçeneğine tıklayın.

  3. Stil panelinin Genel sekmesinde bir arka plan rengi (tek renk veya ifade) seçebilirsiniz. Arka planı medya kitaplığınızdan veya bir URL'den bir görüntüye de ayarlayabilirsiniz.

    Bilgi notu

    Bir URL'den arka plan görüntüsü eklemek için URL'nin kaynağının kiracınızın İçerik Güvenliği Politikası'ndaki izin verilenler listesine eklenmesi gerekir. Kaynak aşağıdaki Yönerge ile eklenmelidir: img-src. Bu bir kiracı yöneticisi tarafından yapılır.

    Daha fazla bilgi için bk. CSP girişi oluşturma.

    Bir arka plan rengi kullanırken, arka planın opaklığını ayarlamak için kaydırıcıyı kullanın.

    Bir arka plan görüntüsü kullanırken görüntü boyutunu ve konumunu ayarlayabilirsiniz.

Kenarlığı ve gölgeyi özelleştirme

Grafiğin kenarlığını ve gölgesini özelleştirebilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde, Görünüm bölümünü genişletin.

  2. Görünüm > Sunum altında, PaletStil seçeneğine tıklayın.

  3. Biçimlendirme panelinin Genel sekmesinde Kenarlık'ın altında Dış Çizgi boyutunu grafiğin çevresindeki kenarlık çizgilerini artıracak veya azaltacak şekilde ayarlayabilirsiniz.

  4. Kenarlık için bir renk seçin.

  5. Kenarlığın yuvarlaklığını kontrol etmek için Köşe yarıçapını ayarlayın.

  6. Genel sekmesinde Gölge'nin altında bir gölge boyutu ve rengi seçin. Gölgeyi kaldırmak için Yok'u seçin.

Kabarcık dış çizgisini biçimlendirme

Dağılım grafiğindeki kabarcık dış çizgileri biçimlendirilebilir. Dış çizgilerin boyutunu, rengini ve opaklığını değiştirebilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde, Görünüm bölümünü genişletin.

  2. Görünüm > Sunum altında, PaletStil seçeneğine tıklayın.

  3. Grafik sekmesinde, Kabarcık dış çizgisi için ayarları yapın. Boyutu, rengi ve opaklığı ayarlayabilirsiniz.

Referans çizgileri ekleme

Dağılım grafiğine referans çizgileri ekleyebilirsiniz. X eksenine ve Y eksenine referans çizgileri eklenebilir.

X ekseni referans çizgisi ekleme

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklentiler bölümünü genişletin.

  2. X ekseni referans çizgilerini genişletin ve ardından Referans çizgisi ekle'ye tıklayın.

  3. Referans çizgisi ifadesi altında, çizginin konumunu tanımlamak için statik bir değer veya ifade girin.

  4. Referans çizgisini aşağıdakilerle daha da özelleştirin: ek ayarlar:

    • Koşulu göster: Bir koşula bağlı olarak çizginin gösterilip gösterilmeyeceğini veya gizlenip gizlenmeyeceğini ayarlayın.

    • Etiket ve Etiketi göster: Çizgi için grafikte ve/veya özellikler panelinde gösterilecek bir etiket ekleyin.

    • Değeri göster: Çizgiyi tanımlayan ifadenin değerinin gösterilip gösterilmeyeceğini ayarlayın.

    • Renk: Çizginin rengini değiştirin.

    • Çizgi türü: Düz veya kesik çizgi arasında seçim yapın.

    • Renkli arka plan: Grafik veri alanının üzerindeki etiket ve değer sütunun renkli bir arka planla biçimlendirilip biçimlendirilmeyeceğini ayarlayın.

Y ekseni referans çizgisi ekleme

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklentiler bölümünü genişletin.

  2. Y ekseni referans çizgilerini genişletin ve ardından Referans çizgisi ekle'ye tıklayın.

  3. Çizginin konumu y=kx+m denklem biçimiyle tanımlanır, burada k eğim ve m y kesişimidir. Yeni oluşturulan referans çizgisi için bu parametreleri aşağıdaki ayarlarla tanımlayabilirsiniz:

    • Referans çizgisi ifadesi: Y kesişimini tanımlamak için statik bir değer veya ifade girin.

    • Eğim: Eğimi tanımlamak için statik bir değer veya ifade girin.

  4. Referans çizgisini aşağıdakilerle daha da özelleştirin: ek ayarlar:

    • Koşulu göster: Bir koşula bağlı olarak çizginin gösterilip gösterilmeyeceğini veya gizlenip gizlenmeyeceğini ayarlayın.

    • Etiket ve Etiketi göster: Çizgi için grafikte ve/veya özellikler panelinde gösterilecek bir etiket ekleyin.

    • Değeri göster: Çizgiyi tanımlayan ifadenin değerinin gösterilip gösterilmeyeceğini ayarlayın.

    • Renk: Çizginin rengini değiştirin.

    • Çizgi türü: Düz veya kesik çizgi arasında seçim yapın.

    • Renkli arka plan: Grafik veri alanının içindeki etiket ve değer sütunun renkli bir arka planla biçimlendirilip biçimlendirilmeyeceğini ayarlayın.

Şekiller ekleme

Şekiller, boyut ve hesaplama verilerinizi analize yardımcı olan özel bilgilerle geliştirmenize olanak tanır. Dağılım grafiğine noktalar, çizgiler ve çokgenler ekleyebilirsiniz.

Nokta ekleme

Grafiğe, veri modelinde bulunmayabilecek belirli bilgileri vurgulamak için tek noktalar ekleyin.

Örneğin, belirli bir boyut değerini veya maksimum ya da minimum performans puanını vurgulamak için bir nokta ekleyebilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Şekiller bölümünü genişletin.

  2. Şekil ekle'ye tıklayın ve Nokta'yı seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak nokta için bir Etiket tanımlayın.

  4. X ekseni giriş türü altında, noktayı X ekseninde bir Ölçü değerine mi yoksa bir Boyut değerine mi göre yerleştireceğinizi ayarlayın.

  5. Şunlardan birini yapın:

    1. Ölçü değeri seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçü değerini ayarlayın.

    2. Boyut değeri seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değerini ayarlayın.

  6. Y ekseni giriş türü altında, noktanın Y eksenindeki bir Ölçü değeri veya belirli bir Boyut değeri'ne karşılık gelen bir Y ekseni ölçü değerine göre yerleştirilip yerleştirilmeyeceğini ayarlayın.

  7. Şunlardan birini yapın:

    1. Ölçü değeri seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçü değerini ayarlayın.

    2. Boyut değeri seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  8. Nokta için kullanılacak Sembol'ü ayarlayın. Varsayılan değer Daire'dir.

  9. Gerekirse Etiket konumu'nu ayarlayın. Etiket noktanın üstünde veya altında görüntülenebilir.

  10. Aşağıdaki ayarları kullanarak renk ve opaklığı ayarlayın. Bu öğeleri renksiz olacak şekilde de yapılandırabilirsiniz.

    • Nokta rengi

    • Dış çizgi rengi

    • Etiket rengi

  11. Tanımlanmışsa etiket için bir arka plan eklemek üzere Renkli arka plan onay kutusunu kullanın. Bu seçenek açıldığında, tanımlanan Etiket rengi arka plan için kullanılır ve etiket metni arka planla en iyi kontrast oluşturan renge geçer.

  12. Anahat genişliğini ve Veri noktası boyutunu ayarlamak için kaydırıcıları kullanın.

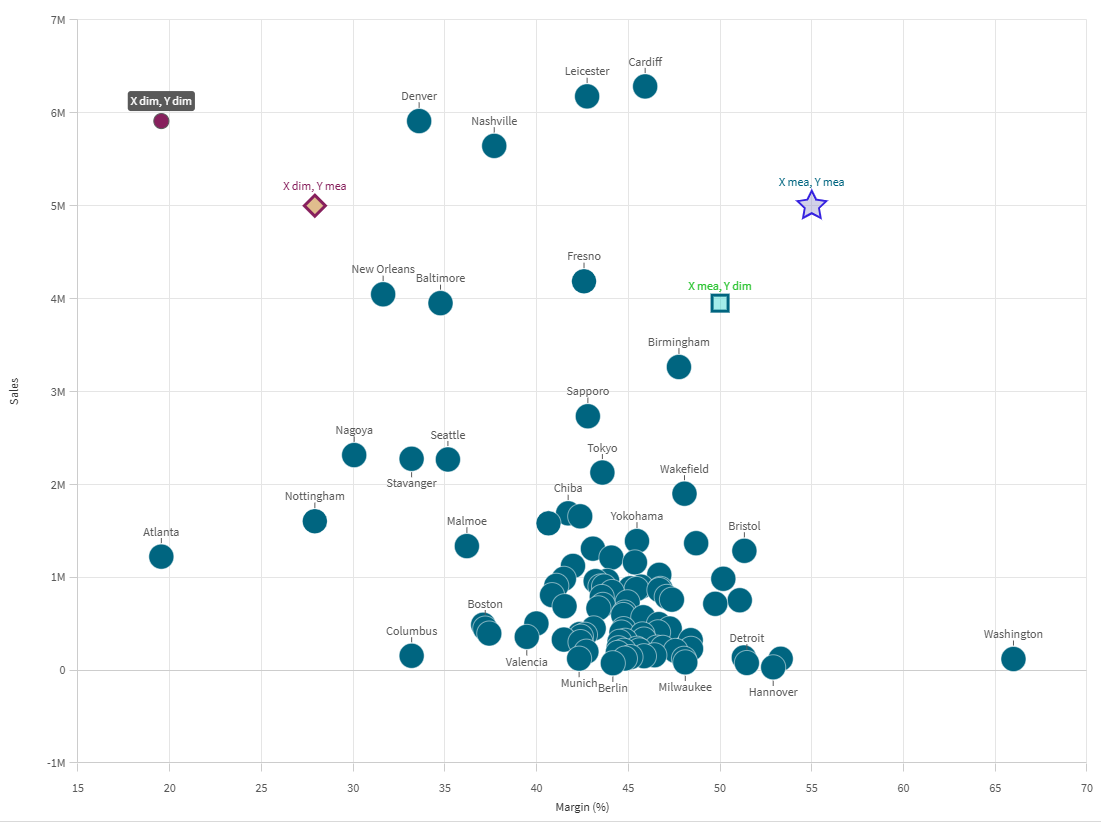

Ek nokta şekilleri eklenmiş saçılım grafiği.

Nokta eklentileriyle saçılım grafiği.

Çizgi ekleme

Bir çizgiyi bir dizi nokta olarak ekleyebilirsiniz. Çizgi, onun için tanımladığınız her noktayı birbirine bağlar.

Eğilimleri vurgulamak için veri noktaları üzerinden çizgiler çizebilirsiniz veya bir temel performans göstergesi için en yüksek ve en düşük noktalar arasına çizgiler çizebilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Şekiller bölümünü genişletin.

  2. Şekil ekle'ye tıklayın ve Çizgi'yi seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak çizgi için bir Etiket tanımlayın.

  4. Varsayılan olarak çizgiye iki nokta eklenir.

  5. X ekseni giriş türü altında, noktanın X ekseninde bir Ölçü değeri veya Boyut değeri temel alınarak yerleştirilip yerleştirilmeyeceğini ayarlayın.

  6. Şunlardan birini yapın:

    1. Ölçü değeri seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçü değeri değerini ayarlayın.

    2. Boyut değeri seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değeri değerini ayarlayın.

  7. Y ekseni giriş türü altında, noktanın Y ekseninde bir Ölçü değeri temel alınarak mı, yoksa belirli bir Boyut değeri ile eşleşen bir Y ekseni ölçü değerine göre mi yerleştirileceğini ayarlayın.

  8. Şunlardan birini yapın:

    1. Ölçü değeri seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçü değeri değerini ayarlayın.

    2. Boyut değeri seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  9. Aşağıdaki ayarları kullanarak noktanın görünümünü ayarlayın. Bazı ayarlar yalnızca çizgi için Veri noktalarını göster açık olduğunda görünür.

    • Etiket: Nokta için metinsel bir etiket ayarlayın.

    • Sembol: Noktanın şeklini ayarlayın. Varsayılan değer Daire'dir.

    • Etiket konumu: Etiketin noktanın üstünde mi yoksa altında mı gösterileceğini seçin.

    • Nokta rengi: Noktanın rengini ayarlayın.

    • Dış çizgi rengi: Çizgi dış çizgisinin rengini ayarlayın.

    • Etiket rengi: Etiket metninin rengini ayarlayın. Renkli arka plan açıksa bu ayar bunun yerine etiketin arkasındaki arka planı kontrol eder.

    • Dış çizgi genişliği: Çizgi dış çizgisinin genişliğini ayarlayın.

    • Veri noktası boyutu: Noktanın genel boyutunu ayarlayın.

    • Renkli arka plan: Etiket metni tanımlanmışsa etiket için bir arka plan ekleyin. Bu seçenek açıldığında, tanımlanan Etiket rengi arka plan için kullanılır ve etiket metni arka planla en iyi kontrast oluşturan renge geçer.

  10. Yukarıdaki adımları kullanarak ikinci noktayı yapılandırın.

  11. Nokta ekle seçeneğine tıklayarak ek noktalar ekleyin. Yukarıdaki adımları kullanarak noktaları yapılandırın.

  12. Çizgi rengini opaklık dahil ayarlayın.

  13. Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

  14. Çizgi türünü, Düz veya Kesikli arasından seçim yaparak belirleyin.

  15. Aşağıdakilerden birini seçmek için Çizgi eğrisi açılır menüsünü kullanın:

    • Doğrusal: Her nokta düz çizgilerle birbirine bağlıdır.

    • Monoton: Her nokta eğri çizgilerle birbirine bağlıdır.

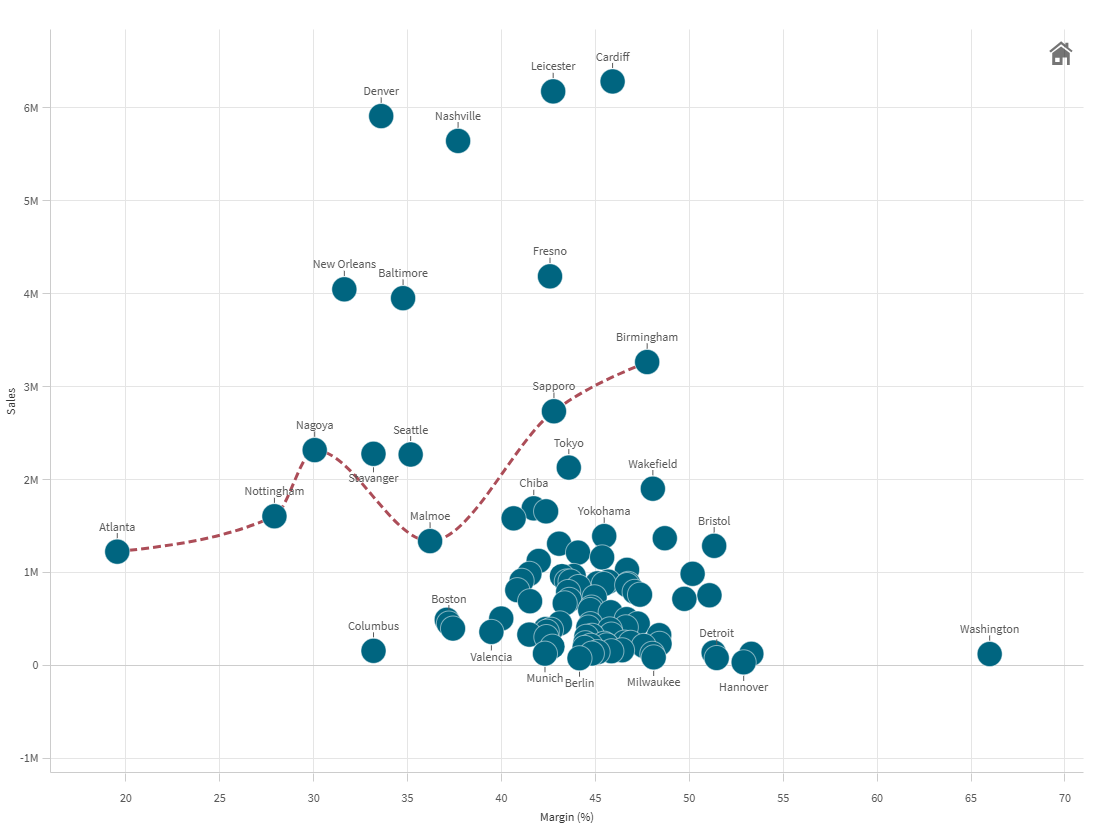

Çizgi şekli eklenmiş saçılım grafiği.

Çizgi eklentili saçılım grafiği.

Çokgen ekleme

Dağılım grafiğinde kapalı alanlar oluşturmak için bir araya gelen noktalardan oluşan şekiller olan çokgenler ekleyebilirsiniz.

Örneğin, marjlardaki ve satışlardaki yüksek ve düşük noktaları vurgulamak için üç noktalı bir çokgen oluşturabilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Şekiller bölümünü genişletin.

  2. Şekil ekle'ye tıklayın ve Çokgen'i seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak çokgen için bir Etiket tanımlayın.

  4. Varsayılan olarak çokgene üç nokta eklenir. Ek noktalar eklemek için Nokta ekle'ye tıklayın.

  5. Bir noktayı genişletin.

  6. X ekseni giriş türü altında, noktayı X ekseninde bir Ölçü değerine veya Boyut değerine göre yerleştirip yerleştirmeyeceğinizi ayarlayın.

  7. Şunlardan birini yapın:

    1. Eğer Ölçü değerini seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçü değerini ayarlayın.

    2. Eğer Boyut değerini seçtiyseniz, noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değerini ayarlayın.

  8. Y ekseni giriş türü altında, noktanın Y eksenindeki bir Ölçü değerine mi yoksa belirli bir Boyut değerine karşılık gelen bir Y ekseni ölçü değerine mi göre yerleştirileceğini ayarlayın.

  9. Şunlardan birini yapın:

    1. Ölçü değerini seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçü değerini ayarlayın.

    2. Boyut değerini seçtiyseniz, noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  10. Aşağıdaki ayarları kullanarak noktanın görünümünü ayarlayın. Bazı ayarlar yalnızca çokgen için Veri noktalarını göster ve Çizgileri göster açık olduğunda görünür.

    • Etiket: Nokta için metinsel bir etiket ayarlayın.

    • Sembol: Noktanın şeklini ayarlayın. Varsayılan değer Daire'dir.

    • Etiket konumu: Etiketin noktanın üstünde mi yoksa altında mı gösterileceğini seçin.

    • Nokta rengi: Noktanın rengini ayarlayın.

    • Dış çizgi rengi: Çizgi dış çizgisinin rengini ayarlayın.

    • Etiket rengi: Etiket metninin rengini ayarlayın. Renkli arka plan açıksa bu ayar bunun yerine etiketin arkasındaki arka planı kontrol eder.

    • Dış çizgi genişliği: Çizgi dış çizgisinin genişliğini ayarlayın.

    • Veri noktası boyutu: Noktanın genel boyutunu ayarlayın.

    • Renkli arka plan: Etiket metni tanımlanmışsa etiket için bir arka plan ekleyin. Bu seçenek açıldığında, tanımlanan Etiket rengi arka plan için kullanılır ve etiket metni arka planla en iyi kontrast oluşturan renge geçer.

  11. Yukarıdaki adımları kullanarak gerektiğinde diğer noktaları düzenleyin.

  12. Çizgi rengini saydamlık dahil ayarlayın.

  13. Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

  14. Çizgi türünü Düz veya Kesikli arasından seçin.

  15. Çokgen rengini saydamlık dahil ayarlayın.

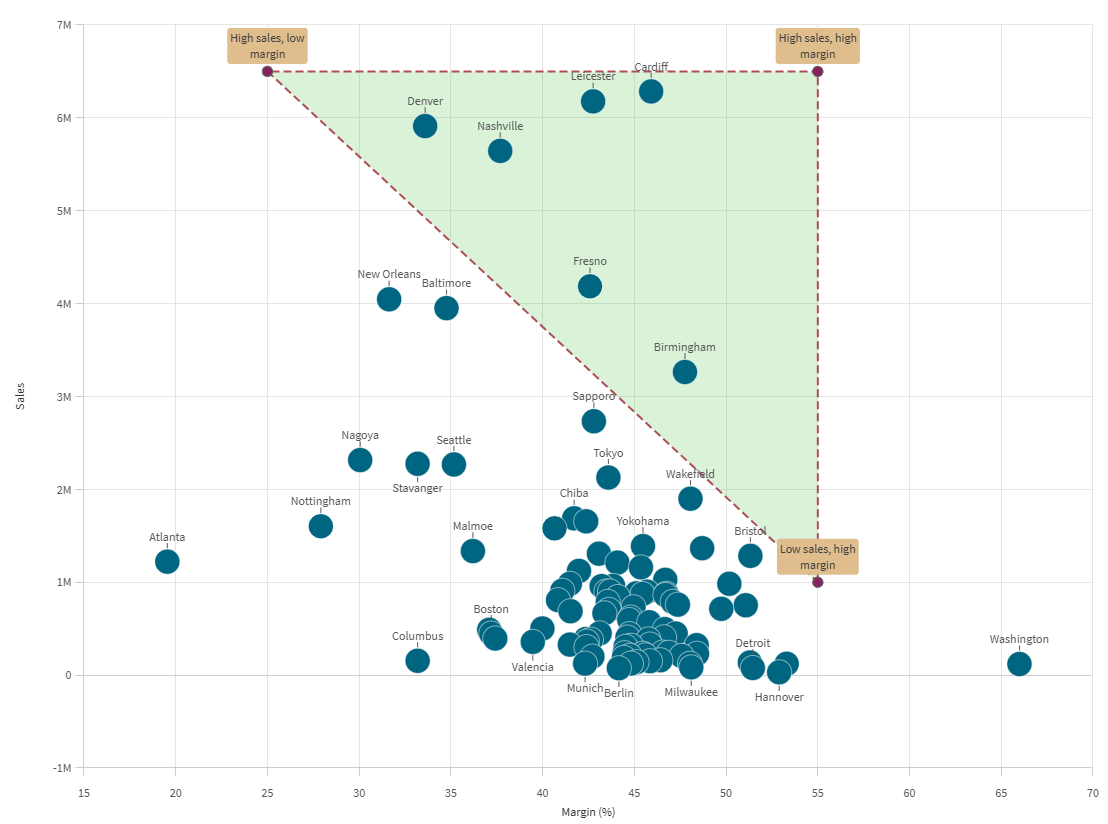

Çokgen şekli eklenmiş dağılım grafiği.

Çokgen eklentili dağılım grafiği

Bölmeler ekleme

Bölmeler, grafikteki belirli veri aralıklarının arkasındaki bağlamı sağlayarak veri analizini artırabilir. Verileri aynı anda birden fazla performans ölçütüne göre çeyreklere ve bölgelere ayırabilirsiniz.

Aşağıdaki bölme türlerini oluşturabilirsiniz:

  • İki bölge

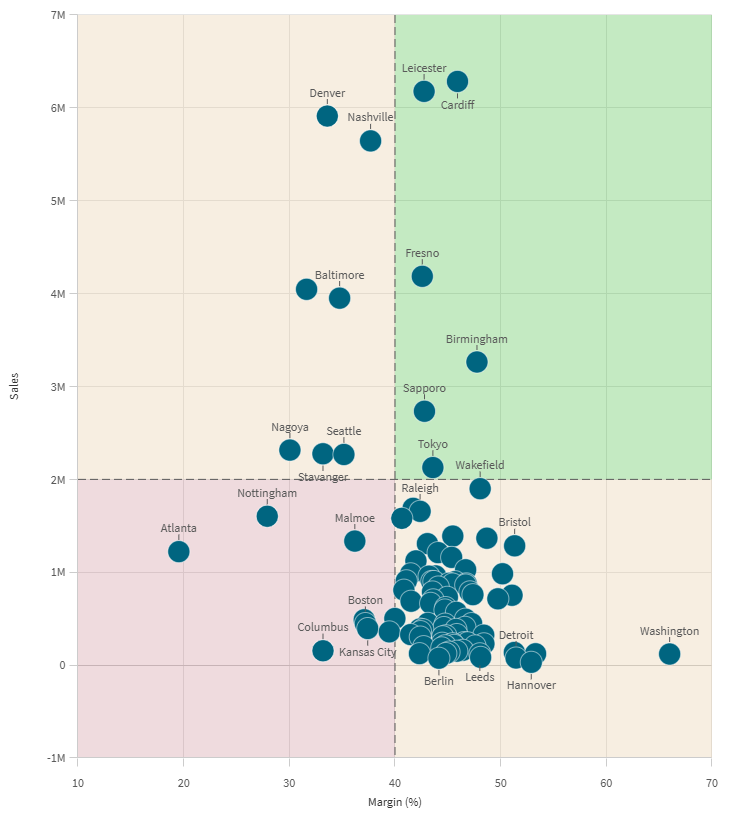

  • Çeyrek daireler

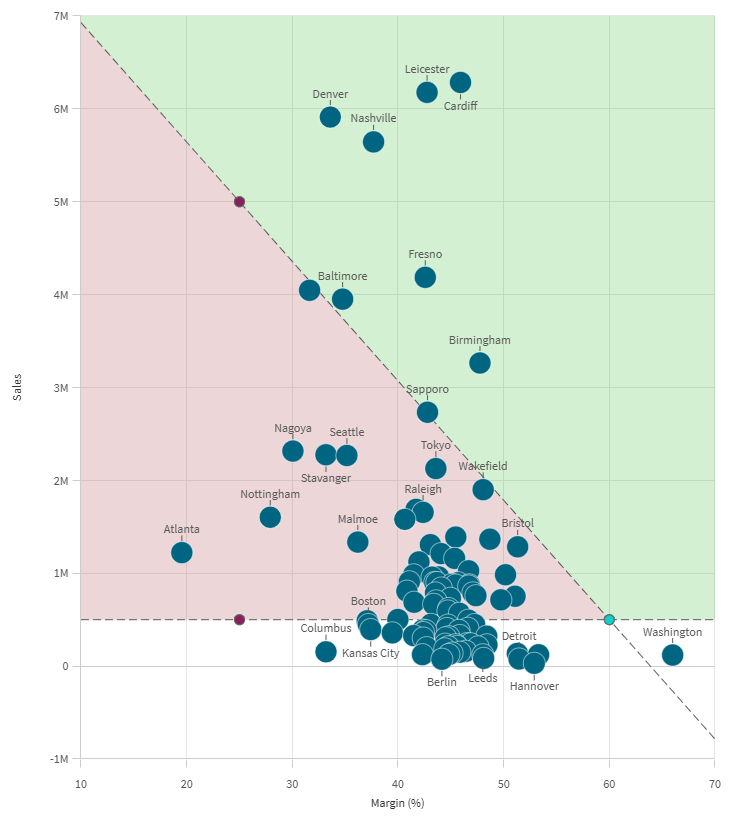

  • Dört bölge

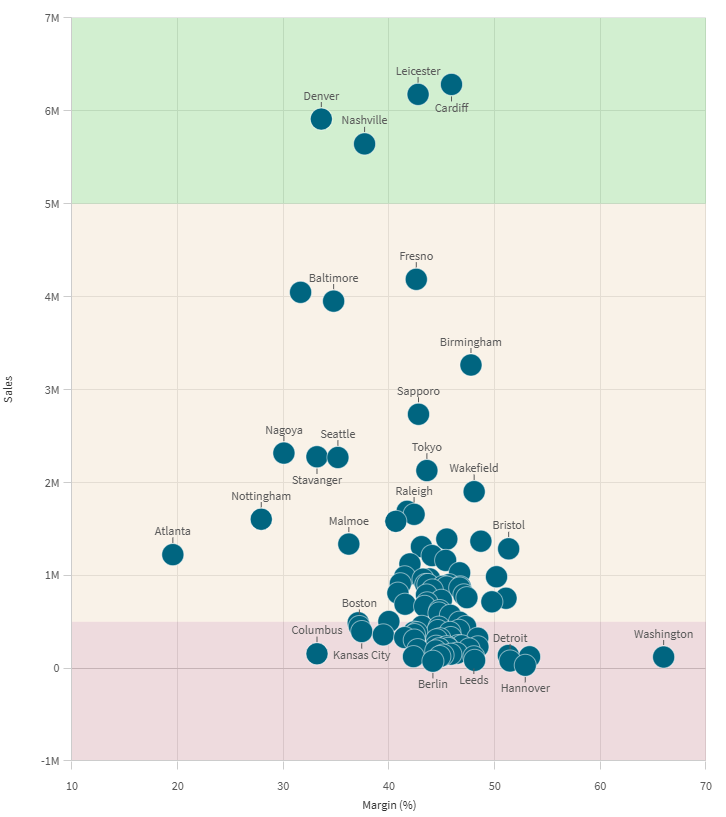

  • Yatay bölgeler

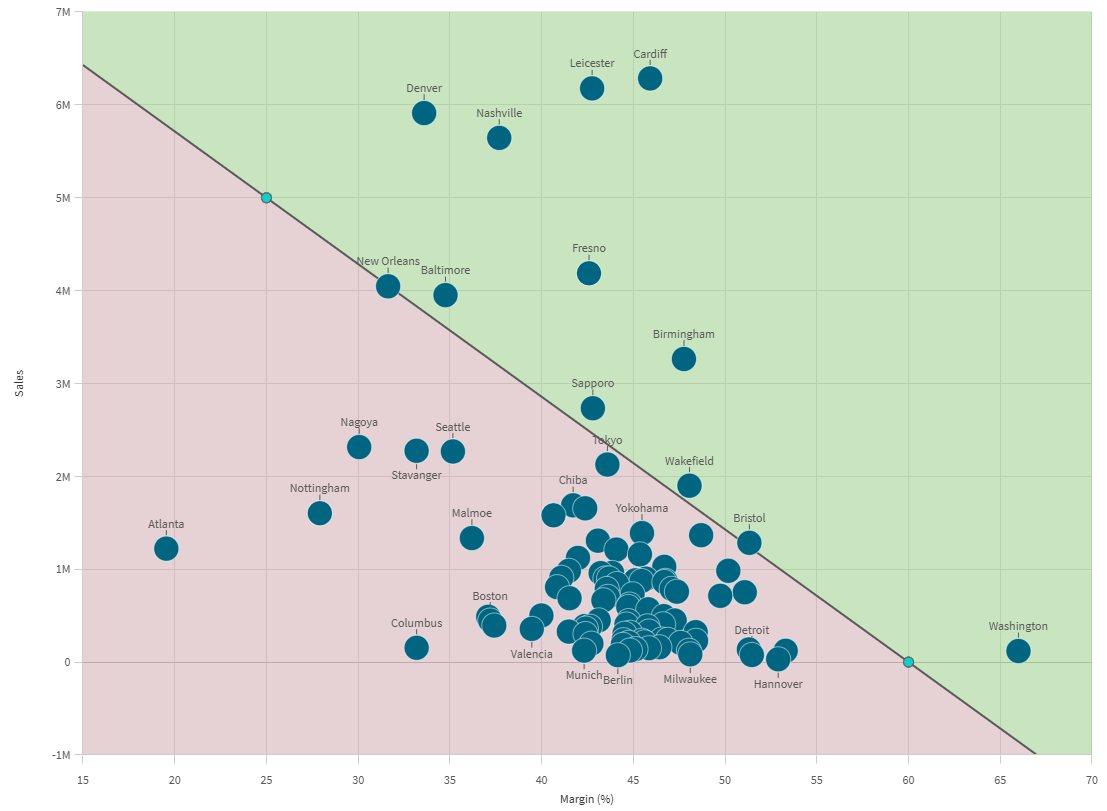

İki bölgeli bir bölme ekleme

Verileri iki farklı kategoriye ayırmak için iki bölgeli bir bölme kullanılır. İki bölge, ihtiyaç duyulan herhangi bir açı ile yapılandırılabilir.

Örneğin, satış için yüksek ve düşük performansı ayırabilirsiniz.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Bölmeler bölümünü genişletin.

  2. Bölme ekle'ye tıklayın ve İki bölge'yi seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak bir Etiket tanımlayın.

  4. Varsayılan olarak bölmeye iki nokta eklenir. Bu noktalar grafiğin bölmelere ayrıldığı açıyı tanımlar.

  5. İlk noktayı genişletin.

  6. X ekseni giriş türü altında, noktanın X eksenindeki bir Hesaplama değerine göre mi yoksa Boyut değerine göre mi yerleştirileceğini ayarlayın.

  7. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değerini ayarlayın.

  8. Y ekseni giriş türü altında, noktanın Y eksenindeki bir Ölçüm değerine göre mi yoksa belirli bir Boyut değerine karşılık gelen Y ekseni hesaplama değerine göre mi yerleştirileceğini ayarlayın.

  9. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  10. Nokta için kullanılacak Sembol'ü ayarlayın. Varsayılan değer Daire'dir.

  11. Aşağıdaki ayarları kullanarak renk ve opaklığı ayarlayın. Bu öğeleri renksiz olacak şekilde de yapılandırabilirsiniz.

    • Nokta rengi

    • Dış çizgi rengi

  12. Anahat genişliğini ve Veri noktası boyutunu ayarlamak için kaydırıcıları kullanın.

  13. İkinci noktayı genişletin. 6-12 arasındaki adımları tekrarlayın.

  14. Veri noktalarını göster seçeneğini tercihe bağlı olarak açın veya kapatın.

  15. Çizgileri göster ayarı açıksa şunları yapabilirsiniz:

    • Opaklık dahil olmak üzere Çizgi rengi'ni ayarlayın.

    • Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

    • Düz veya Kesik arasında seçim yaparak Çizgi türü'nü seçin.

  16. Noktalar tarafından tanımlanan üst alan için Üst bölge rengi'ni ayarlayın. Opaklığı da ayarlayabilirsiniz.

  17. Noktalar tarafından tanımlanan alt alan için Alt bölge rengi'ni ayarlayın. Opaklığı da ayarlayabilirsiniz.

İki bölgeli bölme ile dağılım grafiği.

İki bölgeli bölme eklentisi ile dağılım grafiği

Çeyrek bölme ekleme

Verileri birbirine dik dört çeyreğe ayırmak, özellikle de performansı iki ölçüme dayalı eksende değerlendirmek istediğinizde sık karşılaşılan bir ihtiyaçtır.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Bölmeler bölümünü genişletin.

  2. Bölme ekle'ye tıklayın ve Çeyrekler'i seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak bir Etiket tanımlayın.

  4. Varsayılan olarak bölmeye tek bir Kaynak eklenir. Genişletin.

  5. X ekseni giriş türü altında, noktanın X eksenindeki bir Hesaplama değerine göre mi yoksa Boyut değerine göre mi yerleştirileceğini ayarlayın.

  6. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değerini ayarlayın.

  7. Y ekseni giriş türü altında, noktanın Y eksenindeki bir Ölçüm değerine göre mi yoksa belirli bir Boyut değerine karşılık gelen Y ekseni hesaplama değerine göre mi yerleştirileceğini ayarlayın.

  8. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  9. Nokta için kullanılacak Sembol'ü ayarlayın. Varsayılan değer Daire'dir.

  10. Aşağıdaki ayarları kullanarak renk ve opaklığı ayarlayın. Bu öğeleri renksiz olacak şekilde de yapılandırabilirsiniz.

    • Nokta rengi

    • Dış çizgi rengi

  11. Anahat genişliğini ve Veri noktası boyutunu ayarlamak için kaydırıcıları kullanın.

  12. Veri noktalarını göster seçeneğini tercihe bağlı olarak açın veya kapatın.

  13. Çizgileri göster ayarı açıksa şunları yapabilirsiniz:

    • Opaklık dahil olmak üzere Çizgi rengi'ni ayarlayın.

    • Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

    • Düz veya Kesik arasında seçim yaparak Çizgi türü'nü seçin.

  14. Dört çeyreğin her biri için renk ve opaklığı ayarlayın.

Çeyrek bölmesi ile dağılım grafiği.

Çeyrek bölmesi eklentisi ile dağılım grafiği.

Dört bölgeli bir bölme ekleme

Verileri istediğiniz açı tanımlarıyla dört farklı alana ayırmak için dört bölgeli bir bölme kullanın.

Diğer iki noktanın buluşacağı kesişme noktasını tanımlayarak ve ardından bu iki noktayı yapılandırarak bölgeler oluşturursunuz. Dört bölge birbirine göre herhangi bir açıda yapılandırılabilir.

Örnek bir kullanım durumu, yüksek ve düşük performans gösterenleri tanımlamak için ilk satırı kullanmak ve ardından belirli bir satış eşiğini karşılayıp karşılamadığına bağlı olarak verileri ayırmak üzere ikinci satırı kullanmaktır.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Bölmeler bölümünü genişletin.

  2. Bölme ekle'ye tıklayın ve Dört bölge'yi seçin.

  3. İsteğe bağlı olarak, metin veya bir ifade kullanarak bir Etiket tanımlayın.

  4. Bir Kesişim noktası ve diğer iki nokta varsayılan olarak eklenir. Kesişim'i genişletin.

  5. X ekseni giriş türü altında, noktanın X eksenindeki bir Hesaplama değerine göre mi yoksa Boyut değerine göre mi yerleştirileceğini ayarlayın.

  6. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın X ekseninde nereye yerleştirileceğini tanımlayan X ekseni boyut değerini ayarlayın.

  7. Y ekseni giriş türü altında, noktanın Y eksenindeki bir Ölçüm değerine göre mi yoksa belirli bir Boyut değerine karşılık gelen Y ekseni hesaplama değerine göre mi yerleştirileceğini ayarlayın.

  8. Şunlardan birini yapın:

    1. Hesaplama değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni ölçüm değerini ayarlayın.

    2. Boyut değeri'ni seçtiyseniz noktanın Y ekseninde nereye yerleştirileceğini tanımlayan Y ekseni boyut değerini ayarlayın.

  9. Nokta için kullanılacak Sembol'ü ayarlayın. Varsayılan değer Daire'dir.

  10. Aşağıdaki ayarları kullanarak renk ve opaklığı ayarlayın. Bu öğeleri renksiz olacak şekilde de yapılandırabilirsiniz.

    • Nokta rengi

    • Dış çizgi rengi

  11. Anahat genişliğini ve Veri noktası boyutunu ayarlamak için kaydırıcıları kullanın.

  12. 1. Nokta ve 2. Nokta için 5 ile 11 arasındaki adımları tekrarlayın.

  13. Veri noktalarını göster seçeneğini tercihe bağlı olarak açın veya kapatın.

  14. Çizgileri göster ayarı açıksa şunları yapabilirsiniz:

    • Opaklık dahil olmak üzere Çizgi rengi'ni ayarlayın.

    • Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

    • Düz veya Kesik arasında seçim yaparak Çizgi türü'nü seçin.

  15. Dört bölgenin her biri için renk ve opaklığı ayarlayın.

Dört bölgeli bölme ile dağılım grafiği.

Dört bölgeli bölme eklentisi ile dağılım grafiği.

Yatay bölgeli bir bölme ekleme

Grafikleri yatay olarak paralel birden fazla bölgeye ayırabilirsiniz. Yaygın bir örnek, verileri yüksek satışlar, orta düzey satışlar ve düşük satışlar olarak ayırmaktır.

Aşağıdakileri yapın:

  1. Özellikler panelinde Eklemeler > Bölmeler bölümünü genişletin.

  2. Bölme ekle'ye tıklayın ve Yatay bölgeler'i seçin.

  3. Bir ayırıcı eklemek için Sınır ekle'ye tıklayın.

  4. Sınır ekle'ye tıklayarak ek ayırıcılar ekleyin.

  5. Her bölümün başladığı ve bittiği yerin sayısal değerini ayarlamak için kaydırıcıyı ve giriş kutusunu kullanın. Her bölüm için renk de tanımlayabilirsiniz.

  6. Çizgileri göster öğesini gerektiği gibi açın veya kapatın.

  7. Çizgileri göster ayarı açıksa şunları yapabilirsiniz:

    • Opaklık dahil olmak üzere Çizgi rengi'ni ayarlayın.

    • Çizgi kalınlığını ayarlamak için kaydırıcıyı kullanın.

    • Düz veya Kesik arasında seçim yaparak Çizgi türü'nü seçin.

Yatay bölgeli bölme ile dağılım grafiği.

Yatay bölgeler içeren bölme eklentisi ile dağılım grafiği

Daha fazla bilgi

İLGİLİ ÖĞRENME KAYNAKLARI:

Bu sayfa size yardımcı oldu mu?

Bu sayfa veya içeriği ile ilgili bir sorun; bir yazım hatası, eksik bir adım veya teknik bir hata bulursanız lütfen bize bildirin!

Geri bildiriminizi buradan iletin
