Создание точечных диаграмм

Точечная диаграмма представляет пары значений из двух или трех мер.

Это удобно, когда необходимо отобразить данные, каждый экземпляр которых имеет два числа, например, соотношение Sales и Quantity за Customer. В точечной диаграмме ниже третья мера (Cost) используется для генерации размера пузырей.

На редактируемом листе можно создать точечную диаграмму.

В точечной диаграмме должно быть одно измерение и как минимум две меры. Можно иметь не больше одного измерения и трех мер, где третья мера визуализирована в качестве размера пузыря.

Выполните следующие действия.

  1. Перетащите на лист пустую точечную диаграмму из панели ресурсов.
  2. Щелкните команду Добавить измерение и выберите измерение или поле.
  3. Щелкните Добавить меру и выберите меру или создайте меру из поля.
  4. Щелкните Добавить меру и выберите меру или создайте меру из поля.

  5. При необходимости размер пузырей можно настроить по третьей мере.

    Щелкните Добавить меру и выберите меру или создайте меру из поля.

После создания точечной диаграммы ее вид и настройки можно изменить с помощью панели свойств. Для получения информации о настройке стиля см. раздел Настройка стиля точечной диаграммы. Для получения информации о пользовательской настройке других параметров внешнего вида диаграммы см. Изменение вида визуализации.

Настройка стиля точечной диаграммы

В области Вид на панели свойств доступен ряд параметров для настройки стилей.

Щелкните ПалитраСтиль в области Вид > Представление для дополнительной настройки стиля диаграммы. Панель стиля содержит несколько разделов на вкладках Общие и Диаграмма.

Чтобы сбросить стили, щелкните Сброс рядом с каждым разделом. Щелкните Сброс Сбросить все, чтобы сбросить стили для всех доступных вкладок на панели стиля.

Для получения общих сведений о настройке стиля отдельной визуализации см. раздел Применение пользовательского стиля к визуализации.

Настройка текста

Можно настроить текст для заголовка, подзаголовка и сноски на вкладке Вид > Общие. Чтобы скрыть эти элементы, выключите параметр Показать заголовки.

Видимость различных меток на диаграмме зависит от настроек конкретной диаграммы и от параметров отображения меток. Их можно задать на панели свойств.

Можно настроить стиль текста, который отображается на диаграмме.

Выполните следующие действия.

  1. На панели свойств разверните раздел Вид.

  2. Выберите Вид > Представление и щелкните Палитра Стиль.

  3. На вкладке Общие настройте шрифт, стиль начертания, размер шрифта и цвет для следующих элементов:

    • Заголовок

    • Подзаголовок

    • Сноска

  4. На вкладке Диаграмма настройте шрифт, размер шрифта и цвет для следующих текстовых элементов:

    • Название оси: настройка стиля заголовков осей.

    • Метка оси: настройка стиля заголовков осей.

    • Метка значения: настройте метки для пузырьков, представляющих каждое значение измерения.

    • Заголовок легенды: настройка заголовка легенды.

    • Метки легенды: настройка стиля отдельных элементов легенды.

Настройка фона

Можно настроить фон диаграммы. В качестве фона можно использовать цвет или изображение.

Выполните следующие действия.

  1. На панели свойств разверните раздел Вид.

  2. Выберите Вид > Представление и щелкните Палитра Стиль.

  3. На вкладке Общие панели стиля выберите цвет фона (основной цвет или выражение). Также можно выбрать фоновое изображение из библиотеки медиафайлов или указать URL-адрес изображения.

    Примечание к информации

    Чтобы добавить фоновое изображение из URL-адреса, источник URL-адреса необходимо добавить в список разрешенных в политике безопасности содержимого клиента. Источник должен быть добавлен на основе следующей директивы: img-src. Это действие выполняет администратор клиента.

    Для получения дополнительной информации см. Создание записи CSP.

    При использовании цвета фона настройте непрозрачность фона с помощью ползунка.

    При использовании фонового изображения можно настроить размер и расположение изображения.

Пользовательская настройка границы и тени

Можно настроить границу и тень диаграммы.

Выполните следующие действия.

  1. На панели свойств разверните раздел Вид.

  2. Выберите Вид > Представление и щелкните ПалитраСтиль.

  3. На вкладке Общие панели стилей в области Граница настройте значение параметра Контур, чтобы сделать линию вокруг диаграммы более широкой или узкой.

  4. Выберите цвет границы.

  5. Настройте параметр Радиус закругления, чтобы управлять скруглением рамки.

  6. В области Тень на вкладке Общие выберите размер и цвет тени. Выберите Нет, чтобы убрать тень.

Настройка стиля контуров пузырьков

Можно настроить стиль контуров пузырьков на точечной диаграмме. Можно изменить размер, цвет и непрозрачность контуров.

Выполните следующие действия.

  1. На панели свойств разверните раздел Вид.

  2. Выберите Вид > Представление и щелкните ПалитраСтиль.

  3. На вкладке Диаграмма настройте параметры в разделе Контур пузырька. Можно задать размер, цвет и непрозрачность.

Добавление опорных линий

Можно добавить опорные линии на точечную диаграмму. Опорные линии можно добавить на ось X и на ось Y.

Добавление опорной линии оси X

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения.

  2. Разверните раздел Опорные линии оси X, а затем щелкните Добавить опорную линию.

  3. В поле Выражение для опорной линии введите статическое значение или выражение для определения расположения линии.

  4. Дополнительно настройте опорную линию, задав следующие параметры.

    • Условие показа: укажите, требуется ли показать или скрыть линию в зависимости от условия.

    • Метка и Показать метку: добавьте метку для линии, которая будет отображаться на диаграмме и (или) на панели свойств.

    • Показать значение: укажите, требуется ли показывать значение выражения, определяющего линию.

    • Цвет: выберите цвет линии.

    • Тип линии: выберите сплошную и пунктирную линию.

    • Цветной фон: настройте, будет ли полоса с метками и значениями, расположенная над областью данных диаграммы, отображаться на цветном фоне.

Добавление опорной линии оси Y

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения.

  2. Разверните раздел Опорные линии оси Y, а затем щелкните Добавить опорную линию.

  3. Положение линии определяется на основе уравнения y=kx+m, где k ― наклон, а m ― точка пересечения с осью y. Можно определить эти параметры с помощью следующих настроек для вновь созданной опорной линии:

    • Выражение для опорной линии: введите статическое значение или выражение для определения точки пересечения с осью Y.

    • Наклон: введите статическое значение или выражение для определения наклона.

  4. Дополнительно настройте опорную линию, задав следующие параметры.

    • Условие показа: укажите, требуется ли показать или скрыть линию в зависимости от условия.

    • Метка и Показать метку: добавьте метку для линии, которая будет отображаться на диаграмме и (или) на панели свойств.

    • Показать значение: укажите, требуется ли показывать значение выражения, определяющего линию.

    • Цвет: выберите цвет линии.

    • Тип линии: выберите сплошную и пунктирную линию.

    • Цветной фон: настройте, будет ли полоса с метками и значениями, расположенная в области данных диаграммы, иметь цветной фон.

Добавление фигур

Фигуры позволяют дополнить данные об измерениях и мерах специальной информацией, упрощающей анализ. Вы можете добавлять точки, линии и многоугольники на точечную диаграмму.

Добавление точки

Добавляйте отдельные точки на диаграмму, чтобы выделить конкретную информацию, которая может быть недоступна в модели данных.

Например, можно добавить точку, чтобы выделить определенное значение измерения или максимальный/минимальный показатель производительности.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения > Фигуры.

  2. Нажмите Добавить фигуру и выберите Точка.

  3. Если нужно, определите Метку для точки, используя текст или выражение.

  4. В разделе Тип ввода оси X укажите, следует ли размещать точку на основе Значения меры или Значения измерения на оси X.

  5. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, задайте значение меры по оси X, которое определяет положение точки на оси X.

    2. Если вы выбрали Значение измерения, задайте значение измерения по оси X, которое определяет положение точки на оси X.

  6. В разделе Тип ввода по оси Y укажите, следует ли размещать точку на основе значения меры по оси Y или значения меры по оси Y, соответствующего определенному значению измерения.

  7. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, задайте значение меры по оси Y, которое определяет положение точки на оси Y.

    2. Если вы выбрали Значение измерения, задайте значение измерения по оси Y, которое определяет положение точки на оси Y.

  8. Задайте символ, который будет использоваться для точки. По умолчанию это круг.

  9. При необходимости измените положение метки. Метка может отображаться над или под точкой.

  10. Установите цвет и прозрачность, используя следующие настройки. Также можно настроить эти элементы без выделения цветом.

    • Цвет точки

    • Цвет контура

    • Цвет метки

  11. Используйте флажок Цветной фон, чтобы добавить фон к созданной метке. Если этот параметр включен, в качестве фона используется цвет, заданный в параметре Цвет метки, а для текста автоматически выбирается цвет, который лучше всего контрастирует с фоном.

  12. Используйте ползунки для настройки параметров Ширина контура и Размер точки диаграммы.

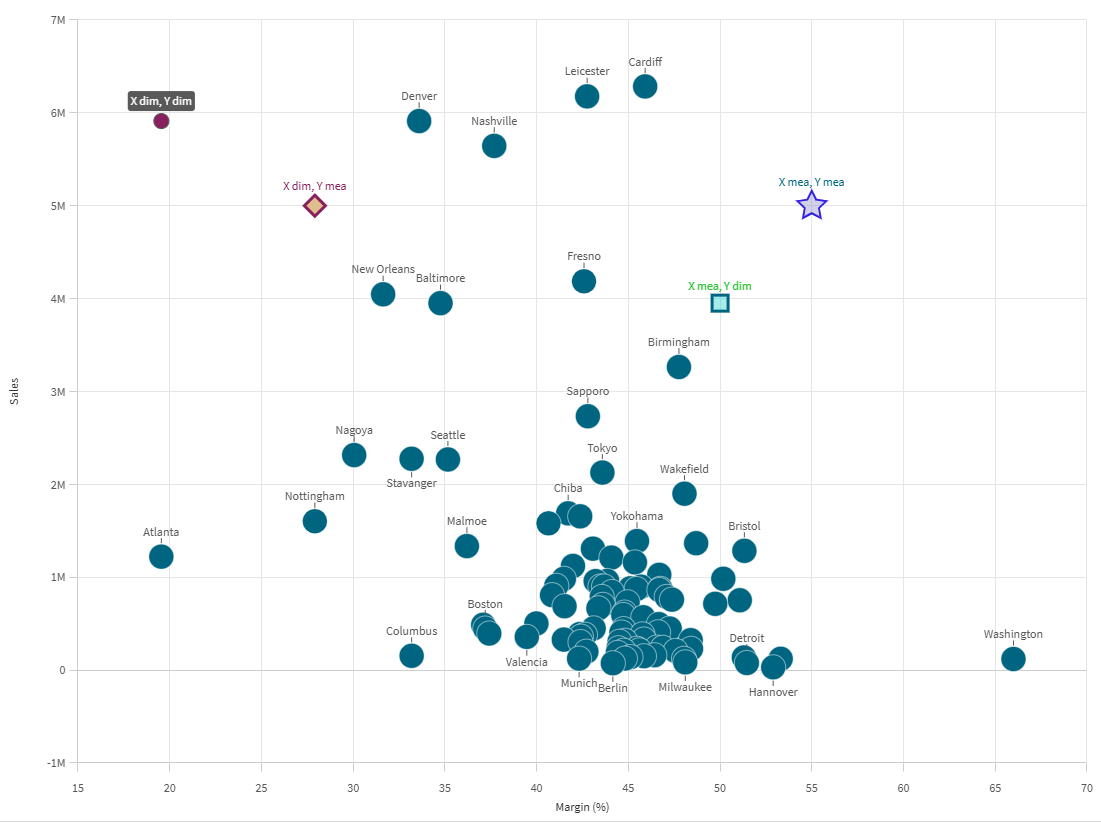

Диаграмма рассеяния с добавленными дополнительными формами точек.

Диаграмма рассеяния с дополнениями для точек

Добавление линии

Можно добавить линию как серию точек. Линия соединяет все определенные для нее точки.

Можно провести линии через точки диаграммы, чтобы выделить тенденции, или провести линии между самой высокой и самой низкой точками для ключевого показателя эффективности.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения > Фигуры.

  2. Нажмите Добавить фигуру и выберите Линия.

  3. Если нужно, определите Метку для линии, используя текст или выражение.

  4. Две точки добавляются к линии по умолчанию.

  5. В разделе Тип ввода для оси X укажите, следует ли размещать точку на основе значения меры или значения измерения на оси X.

  6. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, задайте значение меры по оси X, которое определяет положение точки на оси X.

    2. Если вы выбрали Значение измерения, задайте значение измерения по оси X, которое определяет положение точки на оси X.

  7. В разделе Тип ввода для оси Y укажите, следует ли размещать точку на основе значения меры на оси Y или значения меры по оси Y, соответствующего определенному значению измерения.

  8. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, задайте значение меры по оси Y, которое определяет положение точки на оси Y.

    2. Если вы выбрали Значение измерения, задайте Значение измерения по оси Y, которое определяет положение точки на оси Y.

  9. Настройте внешний вид точки, используя следующие параметры. Некоторые параметры отображаются только тогда, когда Показывать точки диаграммы включено для линии.

    • Метка: задайте текстовую метку для точки.

    • Символ: задайте форму точки. По умолчанию это круг.

    • Положение метки: выберите, показывать ли метку над или под точкой.

    • Цвет точки: задайте цвет точки.

    • Цвет контура: задайте цвет контура для точки.

    • Цвет метки: задайте цвет текста в метке. Если включен цветной фон, то цвет фона метки определяется значением в этом параметре.

    • Ширина контура: задайте ширину контура для точки.

    • Размер точки диаграммы: задайте общий размер точки.

    • Цветной фон: если в метке задан текст, к метке можно добавить фон. Если этот параметр включен, в качестве фона используется цвет, заданный в параметре Цвет метки, а для текста автоматически выбирается цвет, который лучше всего контрастирует с фоном.

  10. Настройте вторую точку, используя описанные выше шаги.

  11. Добавьте дополнительные точки, нажав Добавить точку. Настройте точки, используя описанные выше шаги.

  12. Задайте Цвет линии, включая непрозрачность.

  13. Используйте ползунок, чтобы настроить параметр Толщина линии.

  14. Выберите Тип линии, выбрав между Сплошная или Пунктирная.

  15. В раскрывающемся меню Кривизна линии выберите одно из следующих:

    • Линейная: все точки соединяются прямыми линиями.

    • Монотонная: все точки соединяются изогнутыми линиями.

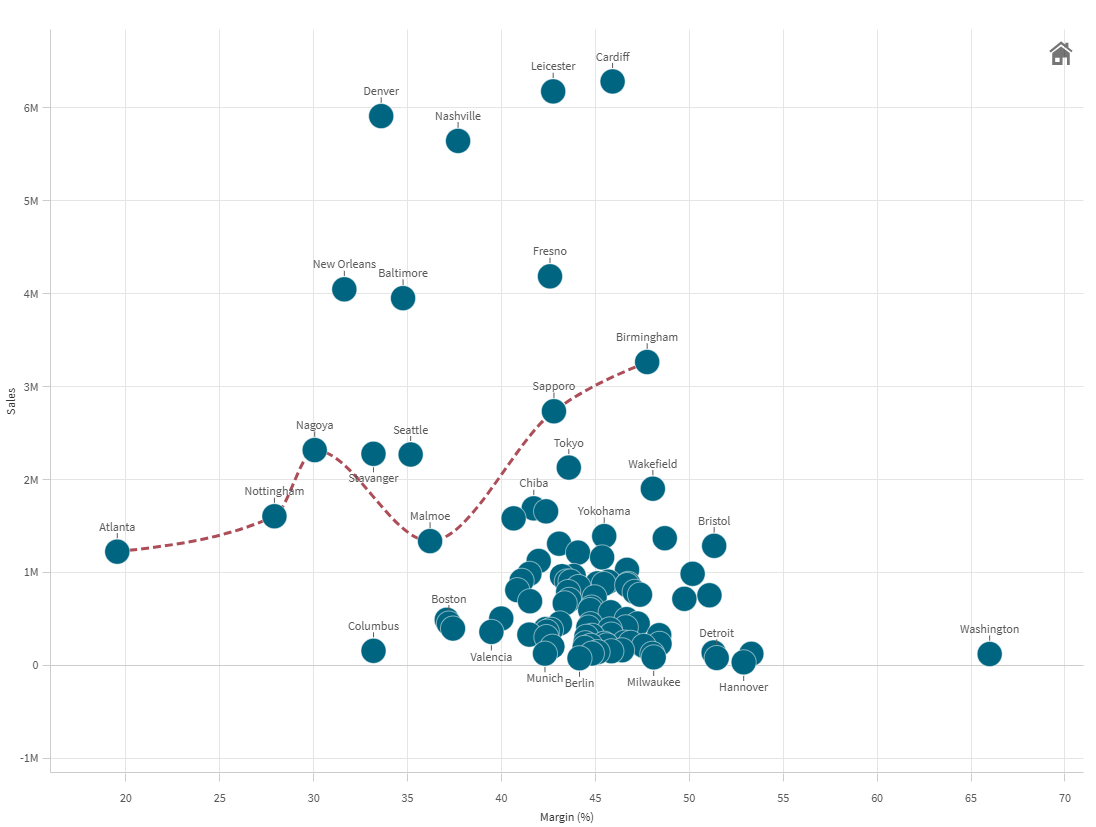

Точечная диаграмма с добавленной формой линии.

Точечная диаграмма с дополнением в виде линии

Добавление многоугольника

Можно добавлять многоугольники — фигуры, состоящие из точек, соединенных вместе для создания замкнутых областей на точечной диаграмме.

Например, можно создать многоугольник из трех точек, чтобы выделить максимумы и минимумы в прибыли и продажах.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения > Фигуры.

  2. Нажмите Добавить фигуру и выберите Многоугольник.

  3. Если нужно, определите Метку для многоугольника, используя текст или выражение.

  4. По умолчанию к многоугольнику добавляются три точки. Чтобы добавить дополнительные точки, нажмите Добавить точку.

  5. Развернуть точку.

  6. В разделе Тип ввода по оси X укажите, следует ли размещать точку на основе Значения меры или Значения измерения на оси X.

  7. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, установите Значение меры по оси X, которое определяет положение точки на оси X.

    2. Если вы выбрали Значение измерения, установите Значение измерения по оси X, которое определяет положение точки на оси X.

  8. В разделе Тип ввода по оси Y укажите, следует ли размещать точку на основе Значения меры на оси Y или значения меры по оси Y, соответствующего определенному Значению измерения.

  9. Выполните одно из следующих действий:

    1. Если вы выбрали Значение меры, установите Значение меры по оси Y, которое определяет, где на оси Y размещается точка.

    2. Если вы выбрали Значение измерения, установите Значение измерения по оси Y, которое определяет, где на оси Y размещается точка.

  10. Настройте внешний вид точки, используя следующие параметры. Некоторые параметры отображаются только тогда, когда для полигона включены Показывать точки диаграммы и Показывать линии.

    • Метка: задайте текстовую метку для точки.

    • Символ: задайте форму точки. По умолчанию это круг.

    • Положение метки: выберите, показывать ли метку над или под точкой.

    • Цвет точки: задайте цвет точки.

    • Цвет контура: задайте цвет контура для точки.

    • Цвет метки: задайте цвет текста в метке. Если включен цветной фон, то цвет фона метки определяется значением в этом параметре.

    • Ширина контура: задайте ширину контура для точки.

    • Размер точки диаграммы: задайте общий размер точки.

    • Цветной фон: если в метке задан текст, к метке можно добавить фон. Если этот параметр включен, в качестве фона используется цвет, заданный в параметре Цвет метки, а для текста автоматически выбирается цвет, который лучше всего контрастирует с фоном.

  11. При необходимости отредактируйте другие точки, выполнив описанные выше действия.

  12. Задайте цвет линии, включая непрозрачность.

  13. Используйте ползунок, чтобы настроить параметр Толщина линии.

  14. Выберите тип линии, между сплошной или пунктирной.

  15. Задайте цвет многоугольника, включая непрозрачность.

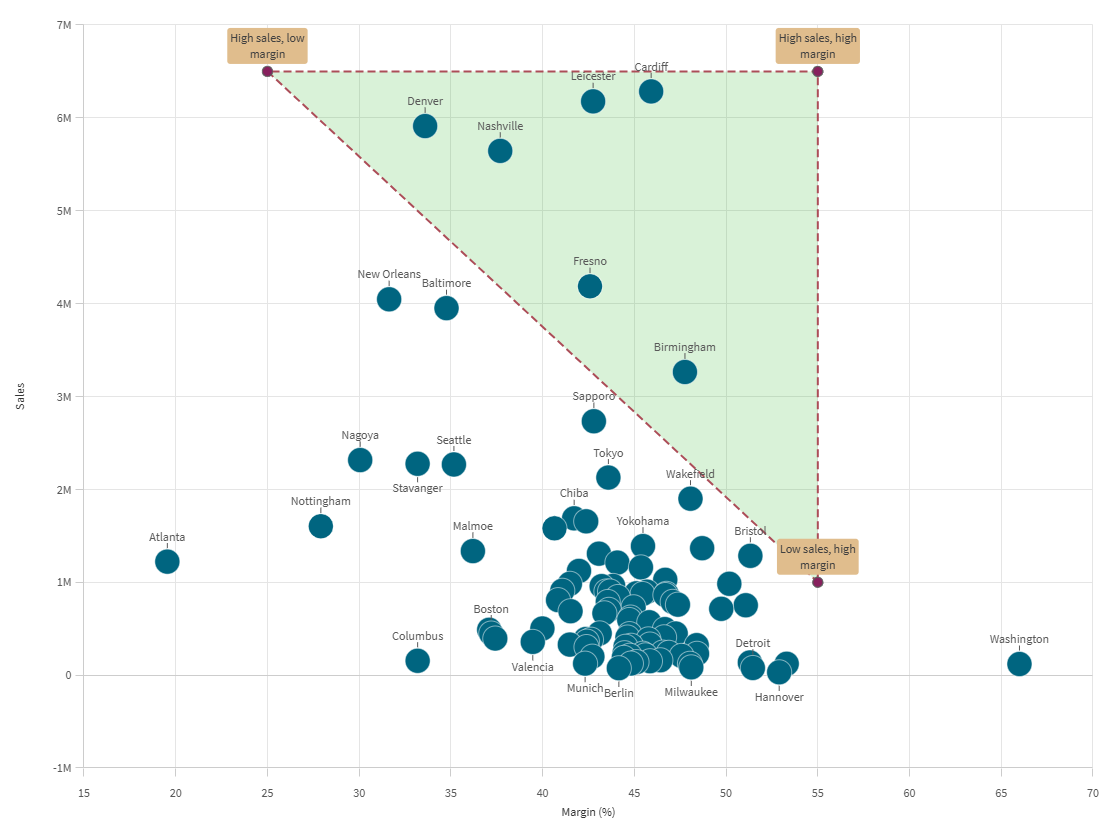

Диаграмма рассеяния с добавленной формой многоугольника.

Диаграмма рассеяния с дополнением в виде многоугольника.

Добавление разделения

Разделения могут дополнять анализ данных, предоставляя контекст к определенным диапазонам данных в диаграмме. Данные можно разделить на квадранты и зоны одновременно по нескольким показателям.

Можно создать разделения следующих типов:

  • Две зоны

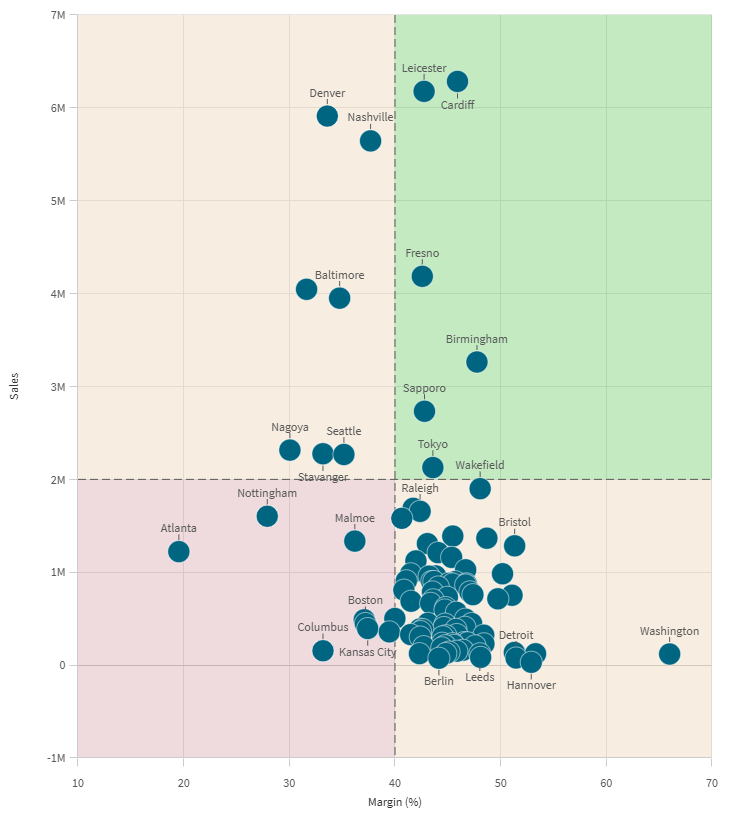

  • Квадранты

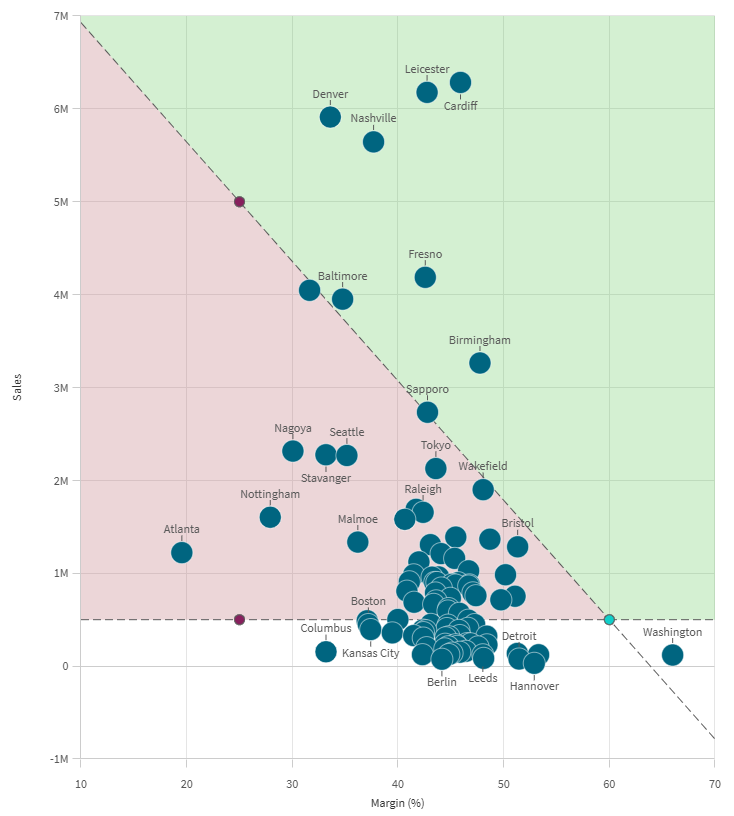

  • Четыре зоны

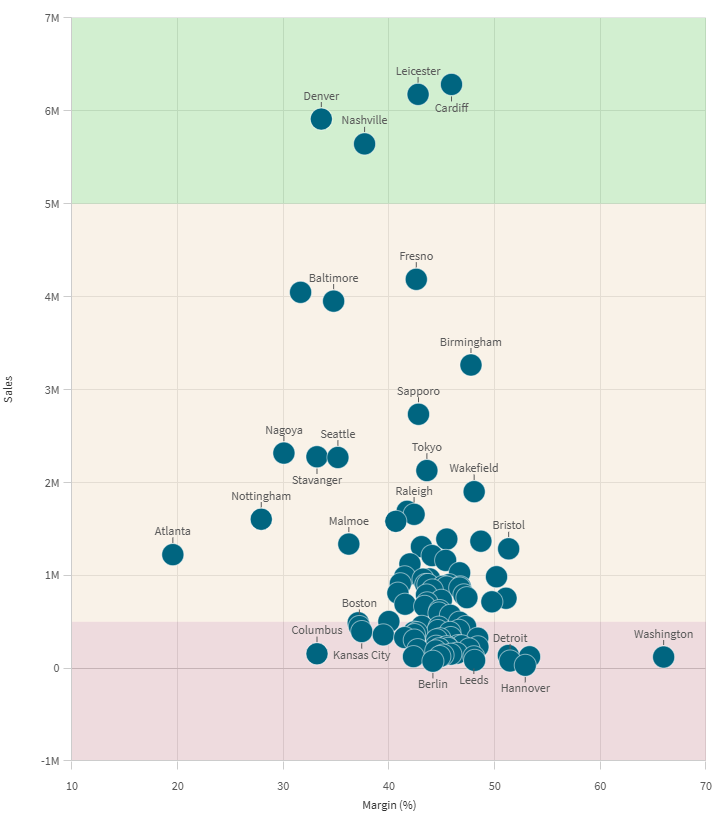

  • Горизонтальные зоны

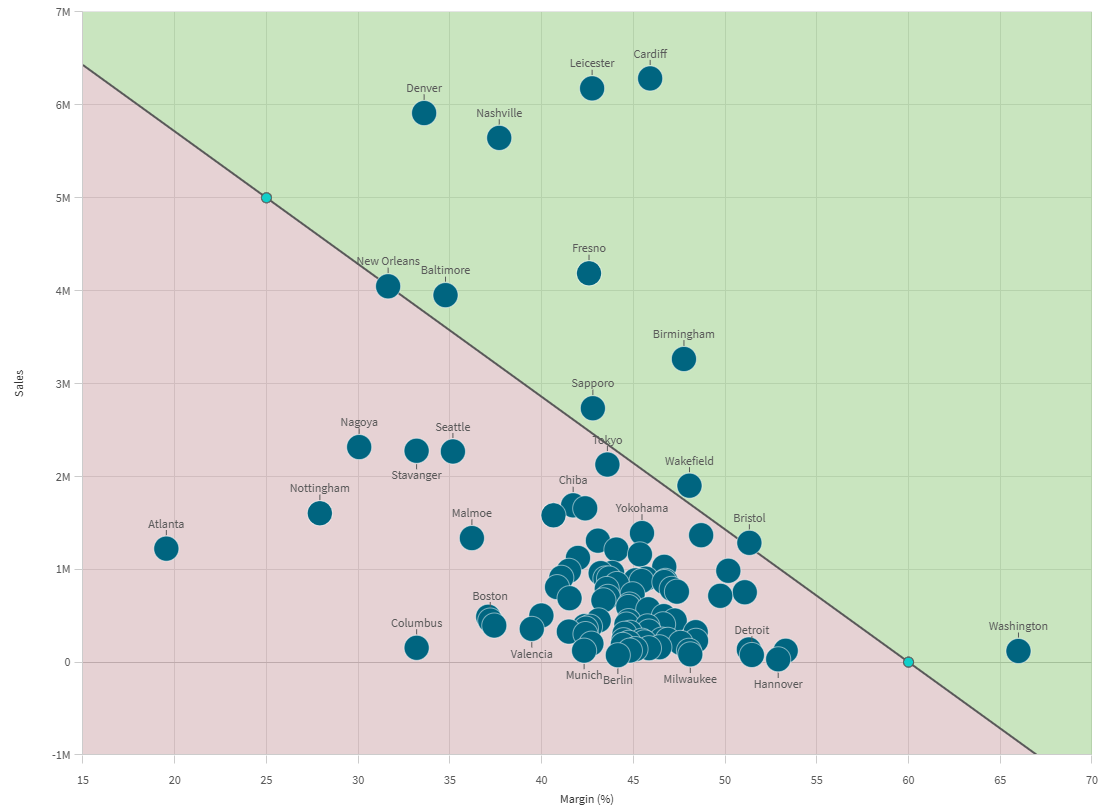

Добавление разделения на две зоны

Разделение на две зоны используется для разделения данных по двум разным категориям. Две зоны могут быть построены под любым углом.

Например, с помощью этого разделения можно разделить высокие и низкие показатели продаж.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения >Разделение.

  2. Нажмите Добавить разделение и выберите Две зоны.

  3. Если нужно, определите Метку, используя текст или выражение.

  4. По умолчанию к разделению добавляются две точки. Эти точки определяют угол, под которым диаграмма делится на части.

  5. Разверните первую точку.

  6. В разделе Тип ввода по оси X необходимо определить размещение точки на оси X — по значению меры или по значению измерения.

  7. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси X, которое будет определять положение точки на оси X.

    2. Если выбрано Значение измерения, задайте значение измерения на оси X, которое будет определять положение точки на оси X.

  8. В разделе Тип ввода по оси Y необходимо определить, будет ли точка размещаться на оси Y по значению меры или же мера оси Y будет соответствовать конкретному значению измерения.

  9. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси Y, которое будет определять положение точки на оси Y.

    2. Если выбрано Значение измерения, задайте значение измерения на оси Y , которое будет определять положение точки на оси Y.

  10. Задайте символ, который будет использоваться для точки. По умолчанию это круг.

  11. Задайте цвет и прозрачность, используя следующие настройки. Также можно настроить эти элементы без выделения цветом.

    • Цвет точки

    • Цвет контура

  12. Используйте ползунки для настройки параметров Ширина контура и Размер точки диаграммы.

  13. Раскройте вторую точку. Повторите шаги с 6 по 12.

  14. Если необходимо, включите или выключите функцию Показать точки диаграммы.

  15. Если включена настройка Показать линии:

    • Задайте цвет линии, в том числе непрозрачность.

    • Используйте ползунок, чтобы настроить параметр Толщина линии.

    • Выберите тип линии: сплошная или пунктирная.

  16. Задайте цвет верхней зоны для верхней области, определенной точками. Можно также задать такой параметр как непрозрачность.

  17. Задайте цвет нижней зоны для нижней области, определенной точками. Можно также задать такой параметр как непрозрачность.

Диаграмма рассеяния с разделением на две зоны.

Дополнение «Диаграмма рассеяния с разделением на две зоны».

Добавление разделения по квадрантам

Разделение данных на четыре квадранта — достаточно распространенная практика, особенно когда нужно оценить рабочий показатель по двум осям мер.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения >Разделение.

  2. Нажмите Добавить разделениеи выберите Квадранты.

  3. Если нужно, определите Метку, используя текст или выражение.

  4. По умолчанию в разделение добавляется одна точка отсчета. Разверните ее.

  5. В разделе Тип ввода по оси X необходимо определить размещение точки на оси X — по значению меры или по значению измерения.

  6. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси X, которое будет определять положение точки на оси X.

    2. Если выбрано Значение измерения, задайте значение измерения на оси X, которое будет определять положение точки на оси X.

  7. В разделе Тип ввода по оси Y необходимо определить, будет ли точка размещаться на оси Y по значению меры или же мера оси Y будет соответствовать конкретному значению измерения.

  8. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси Y, которое будет определять положение точки на оси Y.

    2. Если выбрано Значение измерения, задайте значение измерения на оси Y , которое будет определять положение точки на оси Y.

  9. Задайте символ, который будет использоваться для точки. По умолчанию это круг.

  10. Задайте цвет и прозрачность, используя следующие настройки. Также можно настроить эти элементы без выделения цветом.

    • Цвет точки

    • Цвет контура

  11. Используйте ползунки для настройки параметров Ширина контура и Размер точки диаграммы.

  12. Если необходимо, включите или выключите функцию Показать точки диаграммы.

  13. Если включена настройка Показать линии:

    • Задайте цвет линии, в том числе непрозрачность.

    • Используйте ползунок, чтобы настроить параметр Толщина линии.

    • Выберите тип линии: сплошная или пунктирная.

  14. Задайте цвет и непрозрачность для каждого из четырех квадрантов.

Диаграмма рассеяния с разделением на квадранты.

Дополнение «Диаграмма рассеяния с разделением на квадранты».

Добавление разделения на четыре зоны

Разделение на четыре зоны используется, когда нужно разделить данные на четыре различные области. Угол разделения может быть любым.

Для создания зоны необходимо определить точку пересечения, в которой будут встречаться две другие точки, а затем настроить эти две точки. Четыре зоны могут быть расположены под любым углом друг к другу.

Например, можно использовать первую линию для определения высоких и низких показателей, вторую — для разделения данных в зависимости от того, соответствуют ли они определенному порогу продаж.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения >Разделение.

  2. Нажмите Добавить разделениеи выберите Четыре зоны.

  3. Если нужно, определите Метку, используя текст или выражение.

  4. По умолчанию добавляется точка пересечения и две другие точки. Разверните пересечение.

  5. В разделе Тип ввода по оси X необходимо определить размещение точки на оси X — по значению меры или по значению измерения.

  6. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси X, которое будет определять положение точки на оси X.

    2. Если выбрано Значение измерения, задайте значение измерения по оси X, которое будет определять положение точки на оси X.

  7. В разделе Тип ввода по оси Y необходимо определить, будет ли точка размещаться на оси Y по значению меры или же мера оси Y будет соответствовать конкретному значению измерения.

  8. Выполните одно из следующих действий:

    1. Если выбрано Значение меры, задайте значение меры на оси Y, которое будет определять положение точки на оси Y.

    2. Если выбрано Значение измерения, задайте значение измерения на оси Y , которое будет определять положение точки на оси Y.

  9. Задайте символ, который будет использоваться для точки. По умолчанию это круг.

  10. Задайте цвет и прозрачность, используя следующие настройки. Также можно настроить эти элементы без выделения цветом.

    • Цвет точки

    • Цвет контура

  11. Используйте ползунки для настройки параметров Ширина контура и Размер точки диаграммы.

  12. Повторите шаги с 5 по 11 для Точки 1 и Точки 2.

  13. Если необходимо, включите или выключите функцию Показать точки диаграммы.

  14. Если включена настройка Показать линии:

    • Задайте цвет линии, в том числе непрозрачность.

    • Используйте ползунок, чтобы настроить параметр Толщина линии.

    • Выберите тип линии: сплошная или пунктирная.

  15. Задайте цвет и непрозрачность для каждой из четырех зон.

Диаграмма рассеяния с разделением на четыре зоны.

Дополнение «Диаграмма рассеяния с разделением на четыре зоны».

Добавление разделения с горизонтальными зонами

Диаграмму можно разделить на несколько параллельных зон, расположенных по горизонтали. Распространенный пример — разделение данных по высоким, средним и низким продажам.

Выполните следующие действия.

  1. На панели свойств разверните раздел Дополнения >Разделение.

  2. Нажмите Добавить разделениеи выберите Горизонтальные зоны.

  3. Чтобы добавить разделитель, нажмите Добавить предел.

  4. Добавьте дополнительные разделители, нажав Добавить предел.

  5. Определить, где начинается и заканчивается каждый раздел, можно с помощью ползунка и числового значения, введенного в поле ввода. Можно также задать цвет для каждого раздела.

  6. Если необходимо, включите или выключите настройку Показать линии.

  7. Если включена настройка Показать линии:

    • Задайте цвет линии, в том числе непрозрачность.

    • Используйте ползунок, чтобы настроить параметр Толщина линии.

    • Выберите тип линии: сплошная или пунктирная.

Диаграмма рассеяния с разделением на горизонтальные зоны.

Дополнение «Диаграмма рассеяния с разделением на горизонтальные зоны».

Подробнее

СОПУТСТВУЮЩИЕ УЧЕБНЫЕ МАТЕРИАЛЫ:

Помогла ли вам эта страница?

Если вы обнаружили какую-либо проблему на этой странице или с ее содержанием — будь то опечатка, пропущенный шаг или техническая ошибка, сообщите нам об этом!

Оставьте свой отзыв здесь
