创建散点图

散点图用于显示两三个度量中的值对。

当您想要显示每个实例都有两个数量（例如每个 Customer 的 Sales 和 Quantity 之间的关系）的数据时，散点图很有用。在下面的散点图中，第三个度量 (Cost) 用于生成气泡大小。

您可以在编辑的工作表上创建散点图。

在散点图中，需要一个维度和至少两个度量。最多可以包含一个维度和三个度量，其中第三个度量可视化为气泡大小。

执行以下操作：

从资产面板中，将空散点图拖动到表格。
单击添加维度，然后选择维度或字段。
单击添加度量，然后选择度量或从字段创建度量。
单击添加度量，然后选择度量或从字段创建度量。
如果您希望根据第三度量设置气泡大小：

单击添加度量，然后选择度量或从字段创建度量。

创建散点图时，可能需要在属性面板中调整其外观和其他设置。有关样式设置的更多信息，请参阅设定散点图样式。有关自定义图表外观的其他方面的信息，请参阅更改可视化外观。

设定散点图样式

在属性面板中的外观下有大量样式设定按钮可供您使用。

单击外观>演示文稿下的调色板样式以进一步自定义图表的样式。样式面板包含常规和图表选项卡下的各个部分。

您可以通过单击每个部分旁的重置样式。单击全部重置可重置样式面板中所有可用标签的样式。

有关设置单个可视化样式的常规信息，请参见将自定义样式应用于可视化。

自定义文本

可以在外观 > 常规下设置标题、副标题和脚注的文本。若要隐藏这些元素，请关闭显示标题。

图表上不同标签的可见性取决于特定于图表的设置和标签显示选项。这些可以在属性面板中进行配置。

您可以设置图表中显示的文本的样式。

执行以下操作：

在属性面板中，展开外观部分。
在外观 > 展示下，单击样式。
在常规选项卡上，设置以下文本元素的字体、强调样式、字体大小和颜色：
- 标题
- 副标题
- 脚注
在图表选项卡上，设置以下文本元素的字体、字号和颜色：
- 轴标题：设置轴上的标题的样式。
- 轴标签：设置轴上的标签的样式。
- 值标签：为表示每个维度值的气泡设置标签样式。
- 图例标题：设置图例的标题样式。
- 图例标签：为各个图例项的标签设置样式。

自定义背景

可以自定义图表的背景。可以通过颜色和图像来设置背景。

执行以下操作：

在属性面板中，展开外观部分。
在外观 > 展示下，单击样式。
在样式面板的一般选项卡上，您可以选择背景颜色（单色或表达式）。您也可将背景设置为媒体库或 URL 中的图像。

信息注释
要从 URL 添加背景图像，需要将 URL 的来源添加到租户的内容安全策略中的允许列表中。源必须添加以下指令：img-src。这是由租户管理员完成的。

有关更多信息，请参阅创建 CSP 条目。

使用背景色时，请使用滑块调整背景的不透明度。

使用背景图像时，可以调整图像大小和位置。

自定义边框和阴影

您可以自定义图表的边框和阴影。

执行以下操作：

在属性面板中，展开外观部分。
在外观 > 展示下，单击样式。
在样式面板的常规选项卡上的边框下，调整轮廓大小以增加或减少图表周围的边框线。
选择边框的颜色。
调整拐角半径以控制边框的圆度。
在常规选项卡的阴影下，选择阴影大小和颜色。选择无以移除阴影。

气泡轮廓样式设定

可以设定散点图中气泡的轮廓样式。您可以更改轮廓的大小、颜色和不透明度。

执行以下操作：

在属性面板中，展开外观部分。
在外观 > 展示下，单击样式。
在图表选项卡上，调整气泡轮廓的设置。您可以设置大小、颜色和不透明度。

添加基准线

可以将基准线添加到散点图中。可以在 X 轴和 Y 轴上添加基准线。

添加 X 轴基准线

执行以下操作：

在属性面板中，展开加载项部分。
展开 X 轴基准线，然后单击添加基准线。
在基准线表达式下，输入静态值或表达式以定义线的位置。
使用以下其他设置进一步自定义参考线：
- 显示条件：根据条件设置是显示还是隐藏线条。
- 标签和显示标签：为将在图表和/或属性面板中显示的线添加标签。
- 显示值：设置是否显示定义行的表达式的值。
- 颜色：更改线的颜色。
- 线类型：在实线或虚线之间进行选择。
- 彩色背景：设置图表数据区域上方的标签和值栏是否采用彩色背景样式。

添加 Y 轴基准线

执行以下操作：

在属性面板中，展开加载项部分。
展开 Y 轴基准线，然后单击添加基准线。
线的位置用方程格式 y=kx+m 定义，其中 k 是斜率，是 m 是 y 轴截距。您可以使用以下设置为新创建的基准线定义这些参数：
- 基准线表达式：输入静态值或表达式以定义 Y 轴截距。
- 斜率：输入静态值或表达式来定义斜率。
使用以下其他设置进一步自定义参考线：
- 显示条件：根据条件设置是显示还是隐藏线条。
- 标签和显示标签：为将在图表和/或属性面板中显示的线添加标签。
- 显示值：设置是否显示定义行的表达式的值。
- 颜色：更改线的颜色。
- 线类型：在实线或虚线之间进行选择。
- 彩色背景：设置图表数据区域内部的标签和值栏是否采用彩色背景样式。

添加形状

形状可让您使用有助于分析的特殊信息来增强维度和测量度量数据。您可以将点、线和多边形添加到散点图。

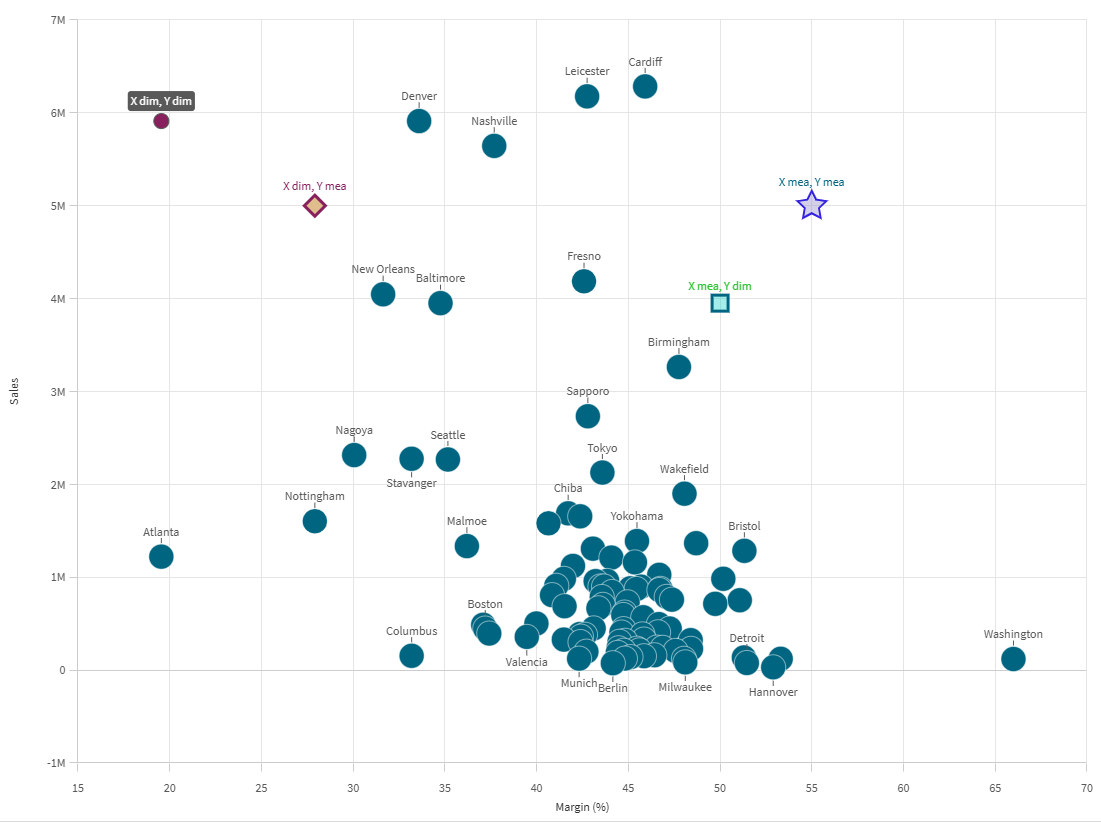

添加点

将单个点添加到图表中，以突出显示数据模型中可能不可用的特定信息。

例如，您可以添加一个点来突出显示特定的维度值，或最大或最小的性能分数。

执行以下操作：

在属性面板中，展开附加组件 > 形状。
单击添加形状，然后选择点。
（可选）使用文本或表达式为点定义标签。
在X 轴输入类型下，设置是根据度量值还是维度值在X 轴上放置点。
执行以下选项之一：
1. 如果您选择了度量值，请设置定义点在X 轴上放置位置的X 轴度量值。
2. 如果您选择了维度值，请设置 X 轴维度值，用于定义点在 X 轴上的放置位置。
在 Y 轴输入类型下，设置是根据 Y 轴上的度量值放置点，还是根据与特定维度值对应的 Y 轴度量值放置点。
执行以下选项之一：
1. 如果您选择了度量值，请设置 Y 轴度量值，用于定义点在 Y 轴上的放置位置。
2. 如果您选择了维度值，请设置Y 轴维度值，用于定义点在 Y 轴上的放置位置。
设置用于点的符号。默认设置为圆形。
必要时调整标签位置。标签可以显示在点的上方或下方。
使用以下设置设置颜色和不透明度。您也可以将这些元素配置为无色。
- 点颜色
- 轮廓颜色
- 标签颜色
如果已定义，请使用彩色背景复选框为标签添加背景。在打开该选项后，背景将使用定义的标签颜色，标签文本将切换为与背景反差最大的颜色。
使用滑块调整轮廓宽度和数据点大小。

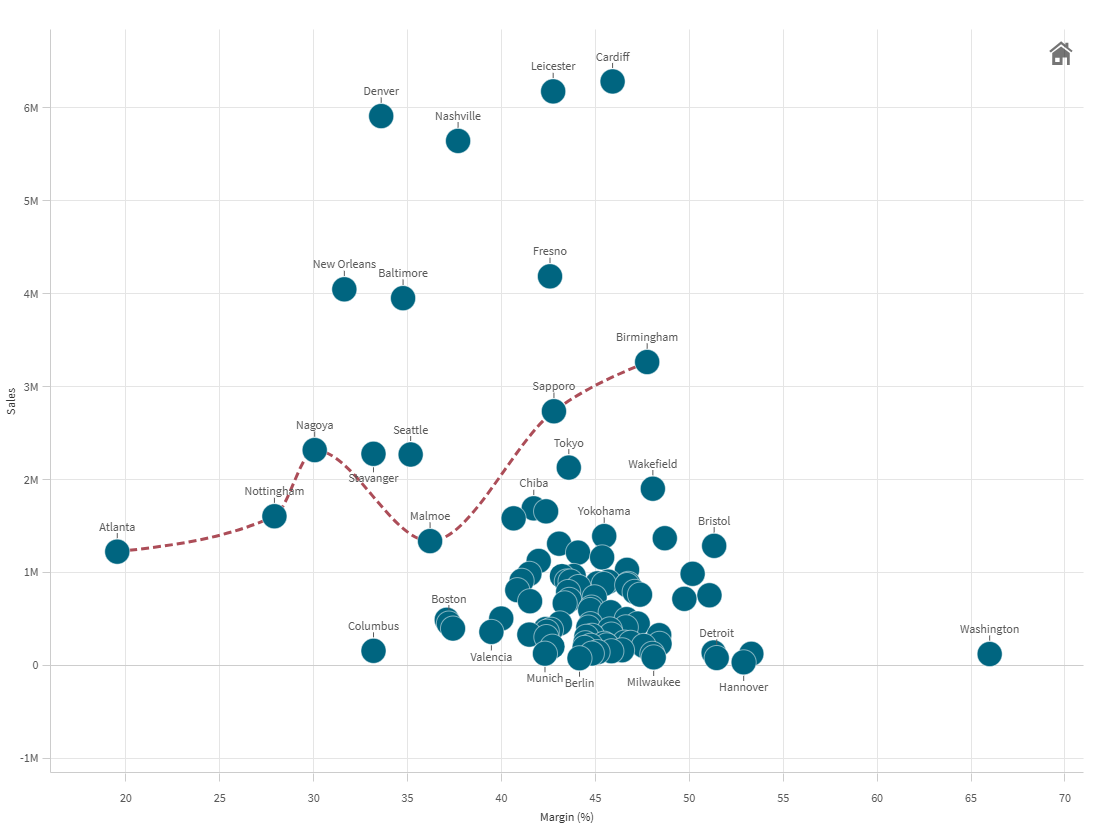

添加线路

您可以将线条添加为一系列点。线条连接您为其定义的每个点。

您可以通过数据点绘制线条以突出趋势，或在最高点和最低点之间绘制线条以表示关键绩效指标。

执行以下操作：

在属性面板中，展开附加组件 > 形状。
单击添加形状，然后选择线。
（可选）使用文本或表达式为线定义标签。
默认情况下，会向线条添加两个点。
在 X 轴输入类型下，设置点是基于度量值还是维度值放置在 X 轴上。
执行以下选项之一：
1. 如果您选择了度量值，请设置 X 轴度量值，该值定义了点在 X 轴上的放置位置。
2. 如果您选择了维度值，请设置 X 轴维度值，该值定义了点在 X 轴上的放置位置。
在Y 轴输入类型下，设置是根据 Y 轴上的度量值，还是根据与特定维度值对应的 Y 轴度量值来放置点。
执行以下选项之一：
1. 如果选择了度量值，请设置定义点在 Y 轴上放置位置的Y 轴度量值。
2. 如果选择了维度值，请设置定义点在 Y 轴上放置位置的Y 轴维度值。
使用以下设置调整点的外观。某些设置仅在针对该线条显示数据点已开启时才会出现。
- 标签：为点设置文字标签。
- 符号：设置点的形状。默认设置为圆形。
- 标签位置：选择在点上方还是下方显示标签。
- 点颜色：设置点的颜色。
- 轮廓颜色：设置点轮廓的颜色。
- 标签颜色：设置标签文本的颜色。如果开启了彩色背景，该设置将控制标签后面的背景。
- 轮廓宽度：设置点轮廓的宽度。
- 数据点大小：设置点的整体大小。
- 彩色背景：如果已定义标签文本，则为标签添加背景。在打开该选项后，背景将使用定义的标签颜色，标签文本将切换为与背景反差最大的颜色。
使用上述步骤配置第二个点。
点击添加点以添加更多点。使用上述步骤配置点。
设置线条颜色，包括不透明度。
使用滑块调整线粗细。
选择线条类型，在实线或虚线之间选择。
使用线曲率下拉菜单选择以下其中一项：
- 线性：每个点都用直线连接。
- 单调：每个点都用曲线连接。

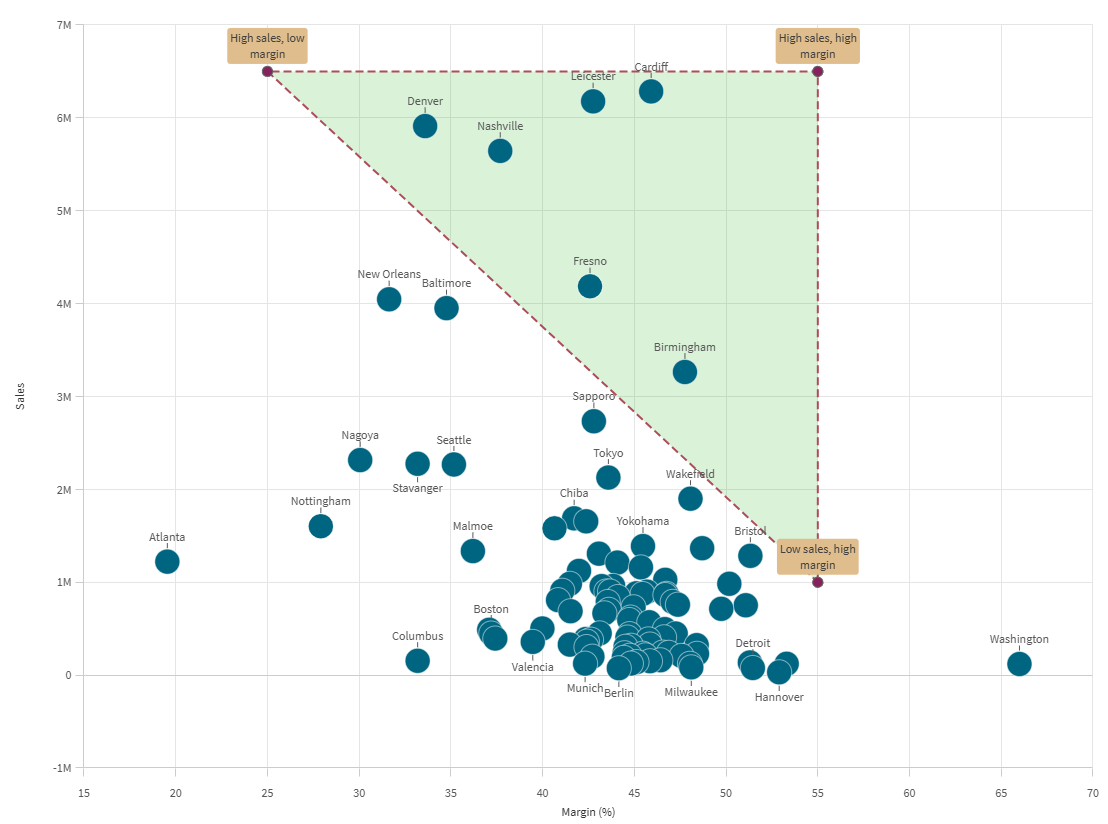

添加多边形。

您可以在散点图中添加多边形，即由点连接在一起形成封闭区域的形状。

例如，您可以创建一个三点多边形，以突出显示利润和销售额中的高点和低点。

执行以下操作：

在属性面板中，展开附加组件 > 形状。
单击添加形状，然后选择多边形。
（可选）使用文本或表达式为多边形定义标签。
默认情况下，多边形中会添加三个点。要添加更多点，请单击添加点。
展开一个点。
在X 轴输入类型下，设置是根据度量值还是维度值在 X 轴上放置点。
执行以下选项之一：
1. 如果您选择了度量值，请设置X 轴度量值，它定义了点在 X 轴上的放置位置。
2. 如果您选择了维度值，请设置X 轴维度值，该值定义了点在 X 轴上的放置位置。
在Y 轴输入类型下，设置是根据 Y 轴上的度量值放置点，还是根据与特定维度值对应的 Y 轴度量值放置点。
执行以下选项之一：
1. 如果您选择了度量值，请设置Y 轴度量值，该值定义了点在 Y 轴上的放置位置。
2. 如果您选择了维度值，请设置 Y 轴维度值，用于定义点在 Y 轴上的位置。
使用以下设置调整点的外观。某些设置仅在多边形的显示数据点和显示线条处于开启状态时显示。
- 标签：为点设置文字标签。
- 符号：设置点的形状。默认设置为圆形。
- 标签位置：选择在点上方还是下方显示标签。
- 点颜色：设置点的颜色。
- 轮廓颜色：设置点轮廓的颜色。
- 标签颜色：设置标签文本的颜色。如果开启了彩色背景，该设置将控制标签后面的背景。
- 轮廓宽度：设置点轮廓的宽度。
- 数据点大小：设置点的整体大小。
- 彩色背景：如果已定义标签文本，则为标签添加背景。在打开该选项后，背景将使用定义的标签颜色，标签文本将切换为与背景反差最大的颜色。
根据需要，使用上述步骤编辑其他点。
设置线条颜色，包括不透明度。
使用滑块调整线粗细。
选择线条类型，在实线或虚线之间选择。
设置多边形颜色，包括不透明度。

添加分区

分区可以提供图表中特定数据范围的背景情况，从而加强数据分析。您可以同时根据多个性能指标将数据划分成象限和区域。

您可创建以下类型的分区：

两个区域
象限
四个区域
水平区域

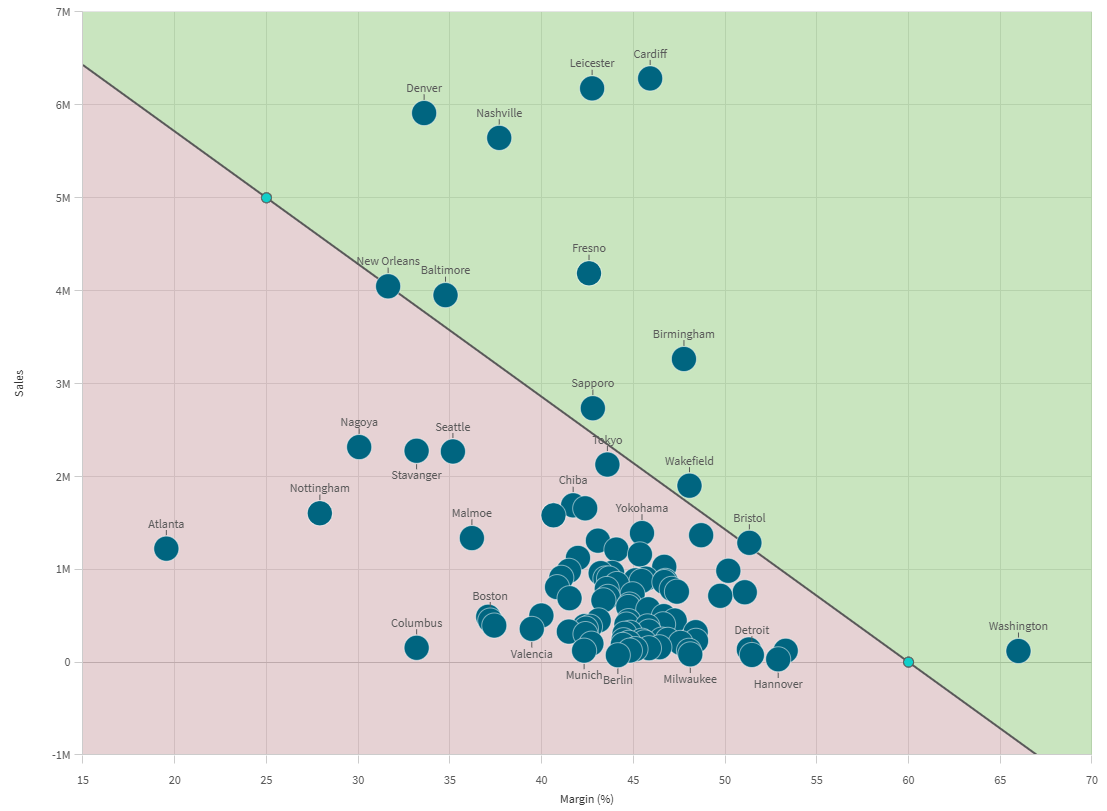

添加双区分区

双区分区用于将数据分成两个不同类别。这两个区域可以根据需要进行任意角度配置。

例如，您可将销售业绩的高低区分开来。

执行以下操作：

在属性面板中，展开加载项 > 分区。
单击添加分区，然后选择两个分区。
（可选）使用文本或表达式定义标签。
默认情况下，分区中会添加两个点。这些点定义了图表分区的角度。
扩展第一点。
在 X 轴输入类型下，设置是否根据 X 轴上的度量值或维度值放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 X 轴度量值，该值定义点在 X 轴上的位置。
2. 如果选择了维度值，则设置 X 轴维度值，该值定义点在 X 轴上的位置。
在 Y 轴输入类型下，设置是基于 Y 轴上的度量值还是基于与特定维度值对应的 Y 轴度量来放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 Y 轴度量值，该值定义点在 Y 轴上的位置。
2. 如果选择了维度值，则设置 Y 轴维度值，该值定义点在 Y 轴上的位置。
设置用于点的符号。默认设置为圆形。
使用以下设置设置颜色和不透明度。您也可以将这些元素配置为无色。
- 点颜色
- 轮廓颜色
使用滑块调整轮廓宽度和数据点大小。
扩展第二点。重复步骤 6 到 12。
根据喜好打开或者关闭显示数据点。
如果打开了显示线条设置，则可以这样做：
- 设置线条颜色，包括不透明度。
- 使用滑块来调整线粗细。
- 选择线条类型，可选择实线或虚线。
为点定义的顶部区域设定上部区域颜色。您还可以设置不透明度。
为点定义的底部区域设定下部区域颜色。您还可以设置不透明度。

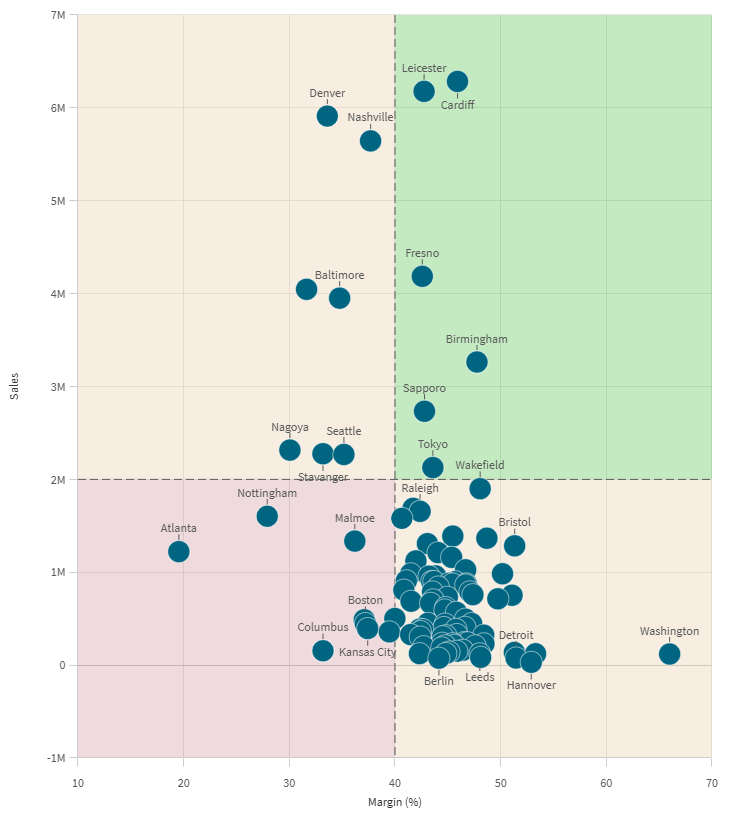

添加象限分区

将数据分成四个相互垂直的象限是一种常见需求，尤其是当您想通过两个基于度量的轴来评估绩效时。

执行以下操作：

在属性面板中，展开加载项 > 分区。
单击添加分区，然后选择象限。
（可选）使用文本或表达式定义标签。
默认情况下，分区中会添加了一个原点。扩展它。
在 X 轴输入类型下，设置是否根据 X 轴上的度量值或维度值放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 X 轴度量值，该值定义点在 X 轴上的位置。
2. 如果选择了维度值，则设置 X 轴维度值，该值定义点在 X 轴上的位置。
在 Y 轴输入类型下，设置是基于 Y 轴上的度量值还是基于与特定维度值对应的 Y 轴度量来放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 Y 轴度量值，该值定义点在 Y 轴上的位置。
2. 如果选择了维度值，则设置 Y 轴维度值，该值定义点在 Y 轴上的位置。
设置用于点的符号。默认设置为圆形。
使用以下设置设置颜色和不透明度。您也可以将这些元素配置为无色。
- 点颜色
- 轮廓颜色
使用滑块调整轮廓宽度和数据点大小。
根据喜好打开或者关闭显示数据点。
如果打开了显示线条设置，则可以这样做：
- 设置线条颜色，包括不透明度。
- 使用滑块来调整线粗细。
- 选择线条类型，可选择实线或虚线。
为四个象限分别设置颜色及不透明度。

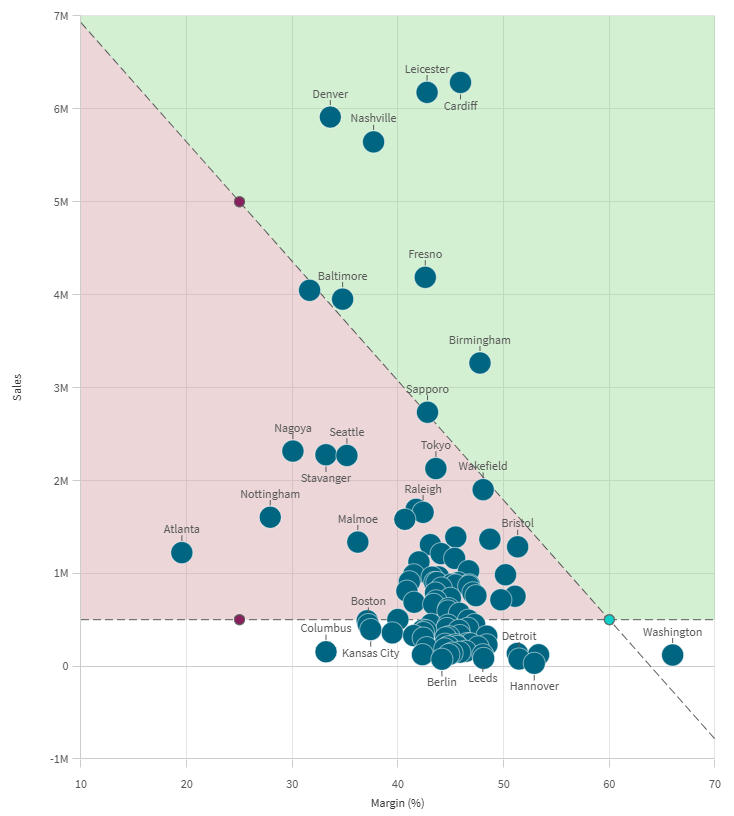

添加四区分区

使用四区分区将数据分隔成四个不同区域，并可根据需要定义角度。

您可以通过定义其他两个点的交汇点来创建区域，之后配置这两个点。四个分区可按任意角度相互配置。

一个示例用例是用第一行来定义业绩好和业绩差的人，然后使用第二行来根据是否达到某个销售阈值来区分数据。

执行以下操作：

在属性面板中，展开加载项 > 分区。
单击添加分区，然后选择四个分区。
（可选）使用文本或表达式定义标签。
默认情况下会增添一个交叉点和另外两个点。展开交叉点。
在 X 轴输入类型下，设置是否根据 X 轴上的度量值或维度值放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 X 轴度量值，该值定义点在 X 轴上的位置。
2. 如果选择了维度值，则设置 X 轴维度值，该值定义点在 X 轴上的位置。
在 Y 轴输入类型下，设置是基于 Y 轴上的度量值还是基于与特定维度值对应的 Y 轴度量来放置点。
执行以下选项之一：
1. 如果选择了度量值，则设置 Y 轴度量值，该值定义点在 Y 轴上的位置。
2. 如果选择了维度值，则设置 Y 轴维度值，该值定义点在 Y 轴上的位置。
设置用于点的符号。默认设置为圆形。
使用以下设置设置颜色和不透明度。您也可以将这些元素配置为无色。
- 点颜色
- 轮廓颜色
使用滑块调整轮廓宽度和数据点大小。
对点 1 和点 2 重复步骤 5 至 11。
根据喜好打开或者关闭显示数据点。
如果打开了显示线条设置，则可以这样做：
- 设置线条颜色，包括不透明度。
- 使用滑块来调整线粗细。
- 选择线条类型，可选择实线或虚线。
为四个区域分别设置颜色及不透明度。

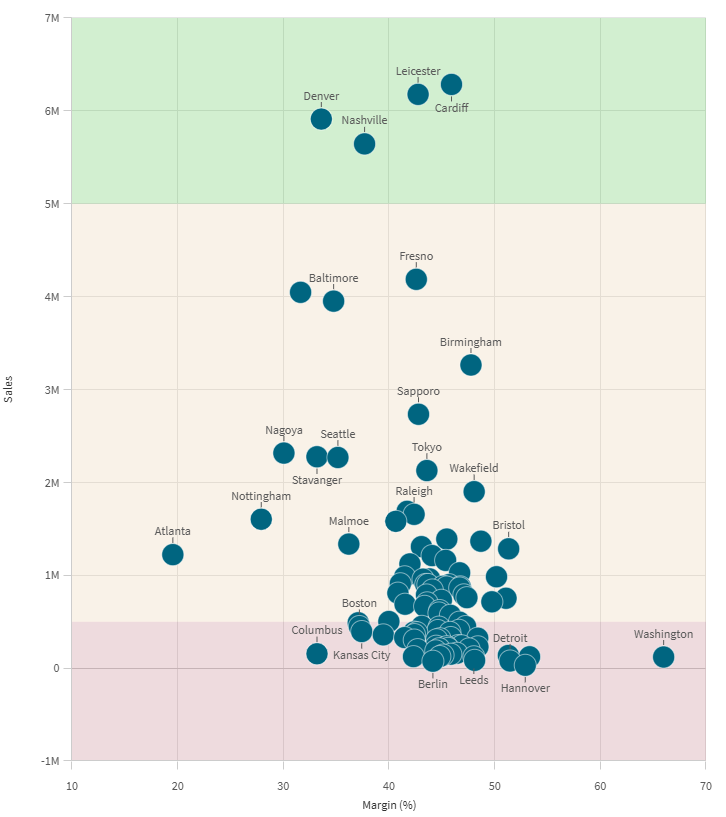

增加带水平区域的分区

您可以将图表划分成多个水平平行的区域。一个常见的例子是将数据分成高销售额、中等销售额和低销售额。

执行以下操作：

在属性面板中，展开加载项 > 分区。
单击添加分区，然后选择水平分区。
要添加分隔线，单击添加限制。
通过单击添加限制，添加其他分隔线。
使用滑块与输入框设置各部分的起始值和结束值。您还可为每部分定义颜色。
根据需要打开或者关闭显示行。
如果打开了显示线条设置，则可以这样做：
- 设置线条颜色，包括不透明度。
- 使用滑块来调整线粗细。
- 选择线条类型，可选择实线或虚线。
