Création de nuages de points

Le nuage de points présente des paires de valeurs issues de deux ou trois mesures.

Ce type de graphique s'avère utile pour afficher des données où chaque instance comporte deux nombres, par exemple la relation entre les ventes (Sales) et la quantité (Quantity) par client (Customer). Dans le nuage de points suivant, une troisième mesure, le coût (Cost), est utilisée pour générer la taille des bulles.

Vous pouvez créer un nuage de points sur la feuille en cours d'édition.

Dans un nuage de points, vous devez spécifier une dimension et au moins deux mesures. Vous pouvez spécifier une dimension et trois mesures au maximum, où la troisième mesure est visualisée sous forme de taille de bulles.

Procédez comme suit :

Depuis le panneau des ressources, faites glisser un nuage de points vide sur la feuille.
Cliquez sur Ajouter une dimension et sélectionnez une dimension ou un champ.
Cliquez sur Ajouter une mesure et sélectionnez une mesure ou créez-en une à partir d'un champ.
Cliquez sur Ajouter une mesure et sélectionnez une mesure ou créez-en une à partir d'un champ.
Si vous le souhaitez, vous pouvez définir la taille des bulles en fonction d'une troisième mesure :

Cliquez sur Ajouter une mesure et sélectionnez une mesure ou créez-en une à partir d'un champ.

Une fois le nuage de points créé, vous pouvez modifier son aspect et d'autres paramètres dans le panneau des propriétés. Pour des informations sur le style, consultez Définition du style du nuage de points. Pour des informations sur la personnalisation d'autres points de l'aspect du graphique, voir Modification de l'aspect d'une visualisation.

Définition du style du nuage de points

Vous disposez d'un certain nombre d'options de style sous Aspect dans le panneau des propriétés.

Cliquez sur Palette Styles sous Aspect > Présentation pour personnaliser davantage le style du graphique. Le panneau de styles contient différentes sections sous les onglets Général et Graphique.

Vous pouvez réinitialiser vos styles en cliquant sur à côté de chaque section. Un clic sur Réinitialiser tout réinitialise les styles de tous les onglets disponibles dans le panneau de style.

Pour des informations générales sur la définition du style d'une visualisation individuelle, voir Application d'un style personnalisé à une visualisation.

Personnalisation du texte

Vous pouvez définir le texte du titre, du sous-titre et de la note de bas de page sous Aspect > Général. Pour masquer ces éléments, désactivez Afficher les titres.

La visibilité des différentes étiquettes du graphique dépend des options d'affichage des étiquettes et des paramètres propres au graphique. Il est possible de configurer ces options dans le panneau des propriétés.

Vous pouvez définir le style du texte qui apparaît sur le graphique.

Procédez comme suit :

Dans le panneau des propriétés, développez la section Aspect.
Sous Aspect > Présentation, cliquez sur Styles.
Dans l'onglet Général, définissez la police, le style d'accentuation, la taille de police et la couleur des éléments de texte suivants :
- Titre
- Sous-titre
- Note de bas de page
Dans l'onglet Graphique, définissez la police, la taille de police et la couleur des éléments de texte suivants :
- Titre d'axe : définit le style des titres sur les axes.
- Étiquette d'axe : définit le style des étiquettes sur les axes.
- Étiquette de valeur : définissez le style des étiquettes des bulles représentant chaque valeur de dimension.
- Titre de légende : définit le style du titre de la légende.
- Étiquettes de légende : définit le style des étiquettes des éléments de légende individuels.

Personnalisation de l'arrière-plan

Vous pouvez personnaliser l'arrière-plan du graphique. Pour l'arrière-plan, il est possible de définir une couleur et une image.

Procédez comme suit :

Dans le panneau des propriétés, développez la section Aspect.
Sous Aspect > Présentation, cliquez sur Styles.
Dans l'onglet Général du panneau de styles, vous pouvez sélectionner une couleur d'arrière-plan (une seule couleur ou expression). Vous pouvez également définir l'arrière-plan sur une image de votre bibliothèque multimédia ou d'une URL.

Note Informations
Pour pouvoir ajouter une image d'arrière-plan à partir d'une URL, il faut que l'origine de l'URL soit ajoutée à la liste verte de la stratégie de sécurité de contenu de votre client. L'origine doit être ajoutée avec la directive suivante : img-src. Cette opération est effectuée par un administrateur de clients.

Pour plus d'informations, consultez Création d'une entrée CSP.

Lors de l'utilisation d'une couleur d'arrière-plan, utilisez le curseur pour régler l'opacité de l'arrière-plan.

Lors de l'utilisation d'une image d'arrière-plan, vous pouvez ajuster la taille et la position de l'image.

Personnalisation de la bordure et de l'ombre

Vous pouvez personnaliser la bordure et l'ombre du graphique.

Procédez comme suit :

Dans le panneau des propriétés, développez la section Aspect.
Sous Aspect > Présentation, cliquez sur Styles.
Dans l'onglet Général du panneau de style, sous Bordure, ajustez la taille Contour pour augmenter ou diminuer les lignes de bordure autour du graphique.
Sélectionnez une couleur pour la bordure.
Ajustez le Rayon d'angle pour contrôler l'arrondi de la bordure.
Sous Ombre dans l'onglet Général, sélectionnez une taille et une couleur d'ombre. Pour supprimer l'ombre, sélectionnez Aucune.

Définition du style des contours des bulles

Il est possible de définir le style des contours des bulles du nuage de points. Vous pouvez modifier la taille, la couleur et l'opacité des contours.

Procédez comme suit :

Dans le panneau des propriétés, développez la section Aspect.
Sous Aspect > Présentation, cliquez sur Styles.
Dans l'onglet Graphique, réglez les paramètres de Contour de la bulle. Vous pouvez définir la taille, la couleur et l'opacité.

Ajout de lignes de référence

Vous pouvez ajouter des lignes de référence au nuage de points. Des lignes de référence peuvent être ajoutées sur les axes des abscisses et des ordonnées.

Ajout d'une ligne de référence sur l'axe des abscisses

Procédez comme suit :

Dans le panneau des propriétés, développez la section Compléments.
Développez Lignes de référence de l'axe des abscisses et cliquez sur Ajouter une ligne de référence.
Sous Expression de ligne de référence, saisissez une expression ou valeur statique pour définir la position de la ligne.
Personnalisez davantage la ligne de référence à l'aide des paramètres supplémentaires suivants :
- Condition d'affichage : décidez d'afficher ou de masquer la ligne en fonction d'une condition.
- Étiquette et Afficher l'étiquette : ajoutez une étiquette à la ligne qui sera affichée dans le graphique et/ou dans le panneau des propriétés.
- Afficher la valeur : décidez d'afficher la valeur de l'expression définissant la ligne.
- Couleur : modifiez la couleur de la ligne.
- Type de ligne : sélectionnez une ligne continue ou en pointillé.
- Arrière-plan de couleur : décidez si l'étiquette et la barre de valeur au-dessus de la zone de données du graphique ont un arrière-plan de couleur.

Ajout d'une ligne de référence sur l'axe des ordonnées

Procédez comme suit :

Dans le panneau des propriétés, développez la section Compléments.
Développez Lignes de référence de l'axe des ordonnées et cliquez sur Ajouter une ligne de référence.
La position de la ligne est définie par le format d'équation y=kx+m, où k est la pente et m l'interception avec l'axe des ordonnées. Vous pouvez définir ces paramètres comme suit pour la ligne de référence que vous venez de créer :
- Expression de ligne de référence : saisissez une expression ou valeur statique pour définir l'interception avec l'axe des ordonnées.
- Pente : saisissez une expression ou valeur statique pour définir la pente.
Personnalisez davantage la ligne de référence à l'aide des paramètres supplémentaires suivants :
- Condition d'affichage : décidez d'afficher ou de masquer la ligne en fonction d'une condition.
- Étiquette et Afficher l'étiquette : ajoutez une étiquette à la ligne qui sera affichée dans le graphique et/ou dans le panneau des propriétés.
- Afficher la valeur : décidez d'afficher la valeur de l'expression définissant la ligne.
- Couleur : modifiez la couleur de la ligne.
- Type de ligne : sélectionnez une ligne continue ou en pointillé.
- Arrière-plan de couleur : décidez si l'étiquette et la barre de valeur à l'intérieur de la zone de données du graphique ont un arrière-plan de couleur.

Ajout de formes

Les formes vous permettent d'enrichir vos données de dimension et de mesure d'informations spéciales qui facilitent l'analyse. Vous pouvez ajouter des points, des lignes et des polygones au nuage de points.

Ajout d'un point

Ajoutez des points individuels au graphique pour mettre en évidence des informations spécifiques qui pourraient ne pas être disponibles dans le modèle de données.

Par exemple, vous pouvez ajouter un point pour mettre en évidence une valeur de dimension spécifique ou un score de performances maximal ou minimal.

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Formes.
Cliquez sur Ajouter une forme et sélectionnez Point.
Si vous le souhaitez, vous pouvez définir une Étiquette pour le point en utilisant un texte ou une expression.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Définissez le Symbole à utiliser pour le point. La valeur par défaut est Cercle.
Ajustez la Position de l'étiquette, si nécessaire. L'étiquette peut être affichée au-dessus ou en dessous du point.
Définissez la couleur et l'opacité à l'aide des paramètres suivants. Vous pouvez également configurer ces éléments de sorte qu'ils n'aient pas de couleur.
- Couleur des points
- Couleur du contour
- Couleur des étiquettes
Cochez la case Arrière-plan de couleur pour ajouter un arrière-plan à l'étiquette, le cas échéant. Lorsque cette option est activée, la Couleur des étiquettes définie est utilisée pour l'arrière-plan et le texte de l'étiquette prend la couleur qui contraste le mieux avec l'arrière-plan.
Utilisez les curseurs pour ajuster l'Épaisseur du contour et la Taille de point de données.

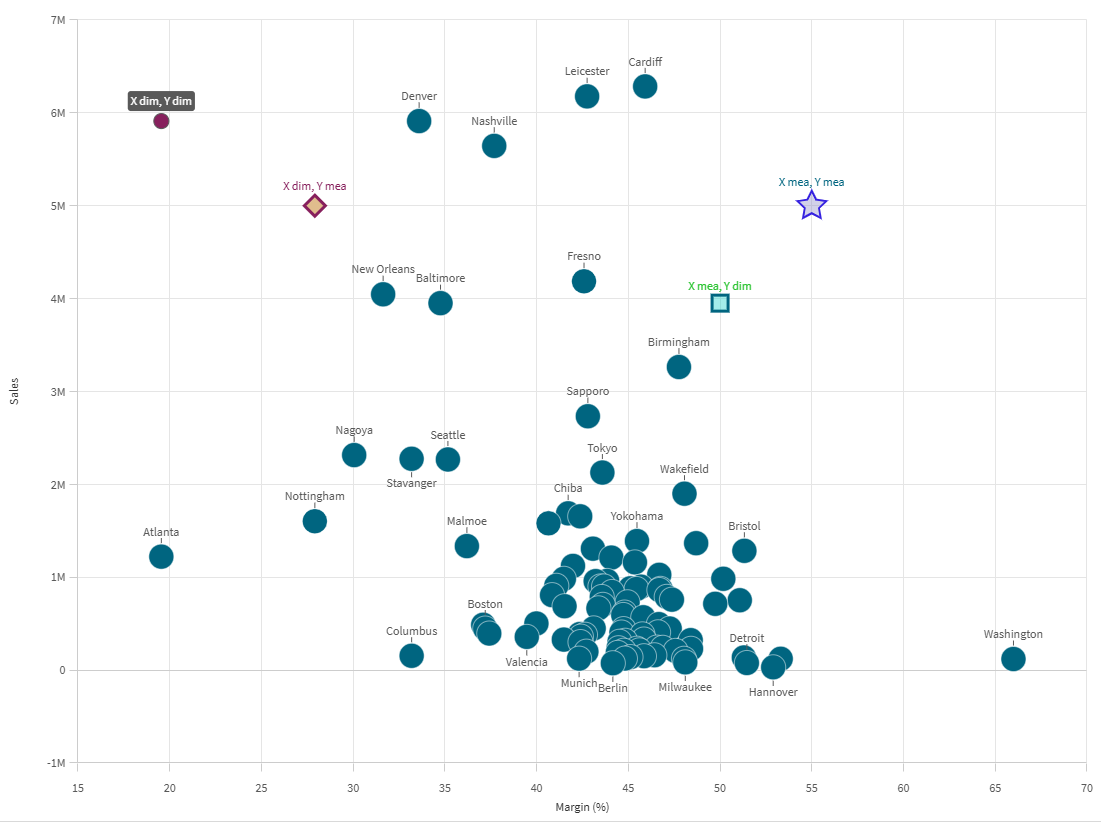

Nuage de points avec compléments de points — Nuage de points avec ajout de formes de point supplémentaires.

Ajout d'une ligne

Vous pouvez ajouter une ligne sous la forme d'une série de points. La ligne relie chaque point que vous définissez pour elle.

Vous pouvez tracer des lignes à travers des points de données pour mettre en évidence des tendances, ou tracer des lignes entre les points les plus élevés et les points les plus bas d'un indicateur clé de performance (ICP).

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Formes.
Cliquez sur Ajouter une forme et sélectionnez Ligne.
Si vous le souhaitez, vous pouvez définir une Étiquette pour la ligne en utilisant un texte ou une expression.
Deux points sont ajoutés par défaut à la ligne.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Ajustez l'aspect du point à l'aide des paramètres suivants. Certains paramètres n'apparaissent que lorsque l'option Afficher les points de données est activée pour la ligne.
- Étiquette : définissez une étiquette textuelle pour le point.
- Symbole : définissez la forme du point. La valeur par défaut est Cercle.
- Position de l'étiquette : choisissez d'afficher l'étiquette au-dessus ou en dessous du point.
- Couleur des points : définissez la couleur du point.
- Couleur du contour : définissez la couleur du contour du point.
- Couleur des étiquettes : définissez la couleur du texte des étiquettes. Si l'option Arrière-plan de couleur est activée, c'est ce paramètre qui contrôle l'arrière-plan qui se trouve derrière l'étiquette.
- Épaisseur du contour : définissez la largeur du contour du point.
- Taille de point de données : définissez la taille générale du point.
- Arrière-plan de couleur : ajoutez un arrière-plan à l'étiquette, si le texte de l'étiquette a été défini. Lorsque cette option est activée, la Couleur des étiquettes définie est utilisée pour l'arrière-plan et le texte de l'étiquette prend la couleur qui contraste le mieux avec l'arrière-plan.
Configurez le deuxième point en suivant les étapes ci-dessus.
Ajoutez des points supplémentaires en cliquant sur Ajouter un point. Configurez les points en suivant les étapes ci-dessus.
Définissez la Couleur de ligne, y compris l'opacité.
Utilisez le curseur pour ajuster l'Épaisseur de ligne.
Sélectionnez le Type de ligne, Continue ou En pointillé.
Utilisez le menu déroulant Courbe de la ligne pour sélectionner l'une des options suivantes :
- Linéaire : chaque point est relié par des lignes droites.
- Monotone : chaque point est relié par des lignes courbes.

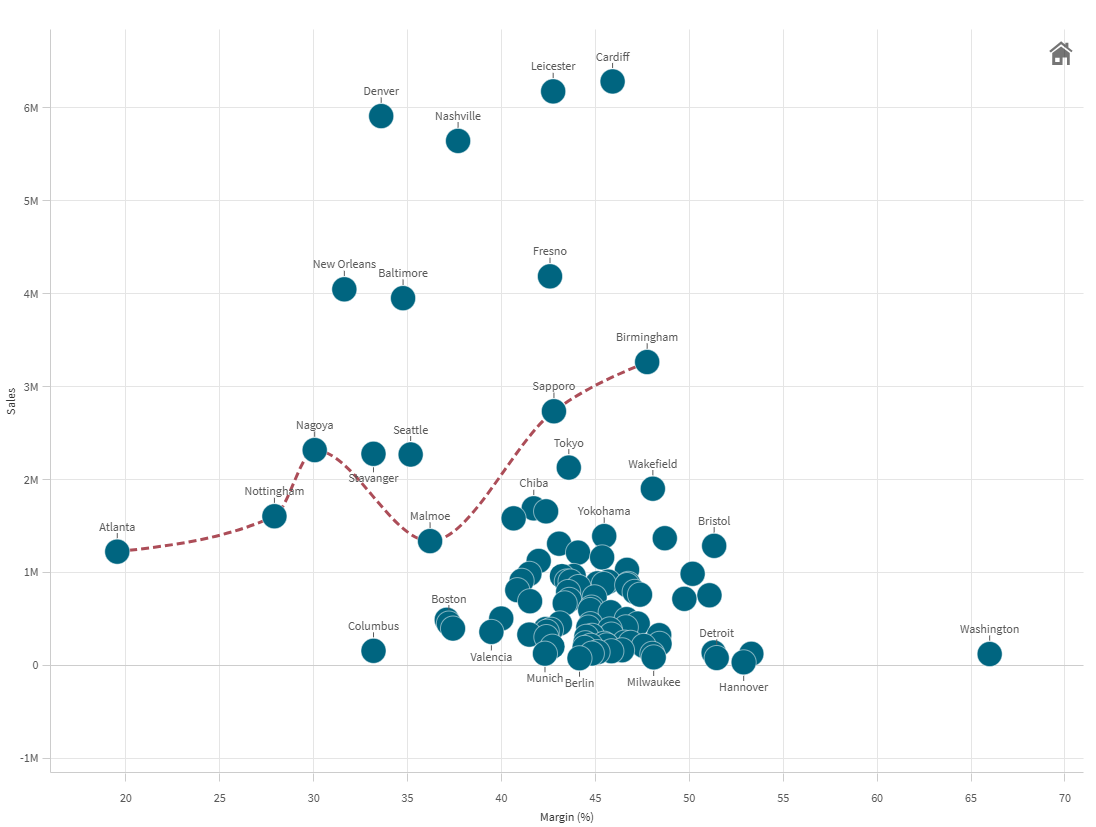

Nuage de points avec complément de lignes — Nuage de points avec ajout de formes de ligne.

Ajout d'un polygone

Vous pouvez ajouter des polygones, à savoir, des formes composées de points qui se rejoignent pour créer des zones fermées sur le nuage de points.

Par exemple, vous pouvez créer un polygone à trois points pour mettre en évidence les valeurs élevées et les valeurs faibles des marges et des ventes.

video thumbnail

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Formes.
Cliquez sur Ajouter une forme et sélectionnez Polygone.
Si vous le souhaitez, vous pouvez définir une Étiquette pour le polygone en utilisant un texte ou une expression.
Trois points sont ajoutés par défaut au polygone. Pour ajouter d'autres points, cliquez sur Ajouter un point.
Développez un point.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Ajustez l'aspect du point à l'aide des paramètres suivants. Certains paramètres n'apparaissent que lorsque les options Afficher les points de données et Afficher les lignes sont activées pour le polygone.
- Étiquette : définissez une étiquette textuelle pour le point.
- Symbole : définissez la forme du point. La valeur par défaut est Cercle.
- Position de l'étiquette : choisissez d'afficher l'étiquette au-dessus ou en dessous du point.
- Couleur des points : définissez la couleur du point.
- Couleur du contour : définissez la couleur du contour du point.
- Couleur des étiquettes : définissez la couleur du texte des étiquettes. Si l'option Arrière-plan de couleur est activée, c'est ce paramètre qui contrôle l'arrière-plan qui se trouve derrière l'étiquette.
- Épaisseur du contour : définissez la largeur du contour du point.
- Taille de point de données : définissez la taille générale du point.
- Arrière-plan de couleur : ajoutez un arrière-plan à l'étiquette, si le texte de l'étiquette a été défini. Lorsque cette option est activée, la Couleur des étiquettes définie est utilisée pour l'arrière-plan et le texte de l'étiquette prend la couleur qui contraste le mieux avec l'arrière-plan.
Modifiez les autres points, si nécessaire, en suivant les étapes ci-dessus.
Définissez la Couleur de ligne, y compris l'opacité.
Utilisez le curseur pour ajuster l'Épaisseur de ligne.
Sélectionnez le Type de ligne, Continue ou En pointillé.
Définissez la Couleur de polygone, y compris l'opacité.

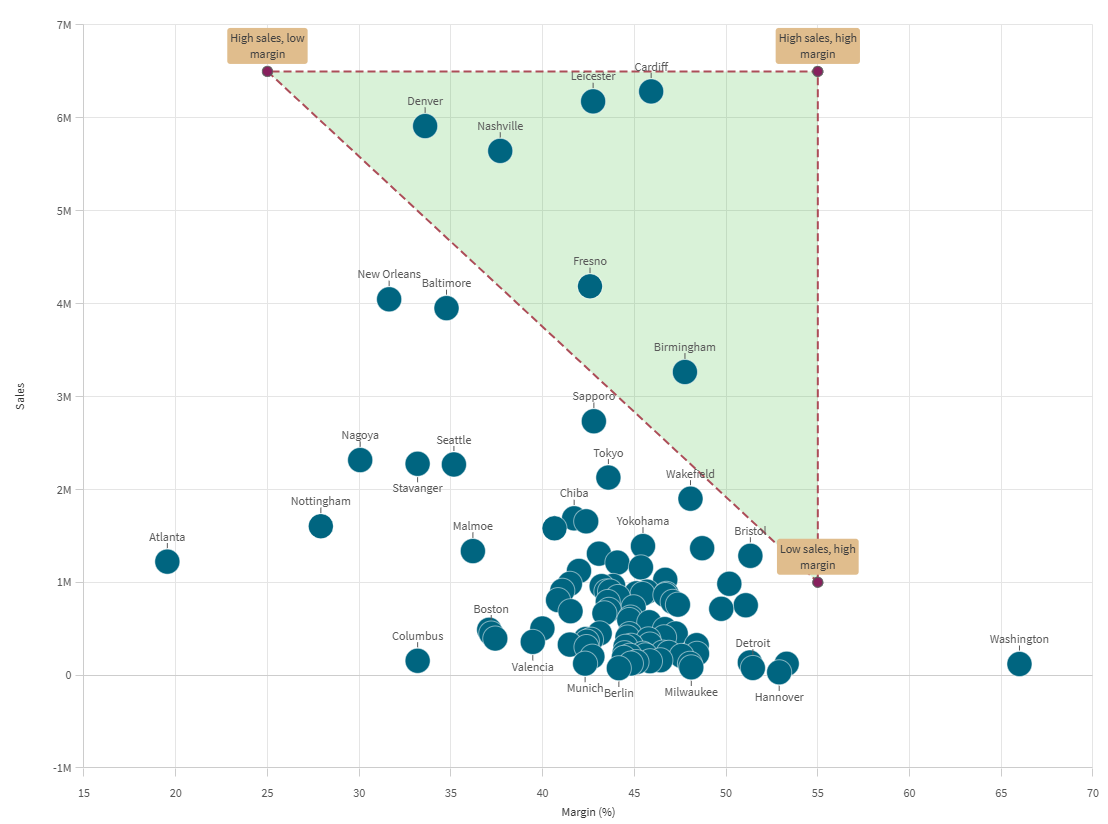

Nuage de points avec complément de polygone — Nuage de points avec ajout de forme de polygone.

Ajout de partitions

Les partitions peuvent améliorer l'analyse des données en fournissant un contexte pour des plages de données spécifiques sur le graphique. Vous pouvez diviser les données en quadrants et en zones en fonction de plusieurs métriques de performances en même temps.

Vous pouvez créer les types de partitions suivants :

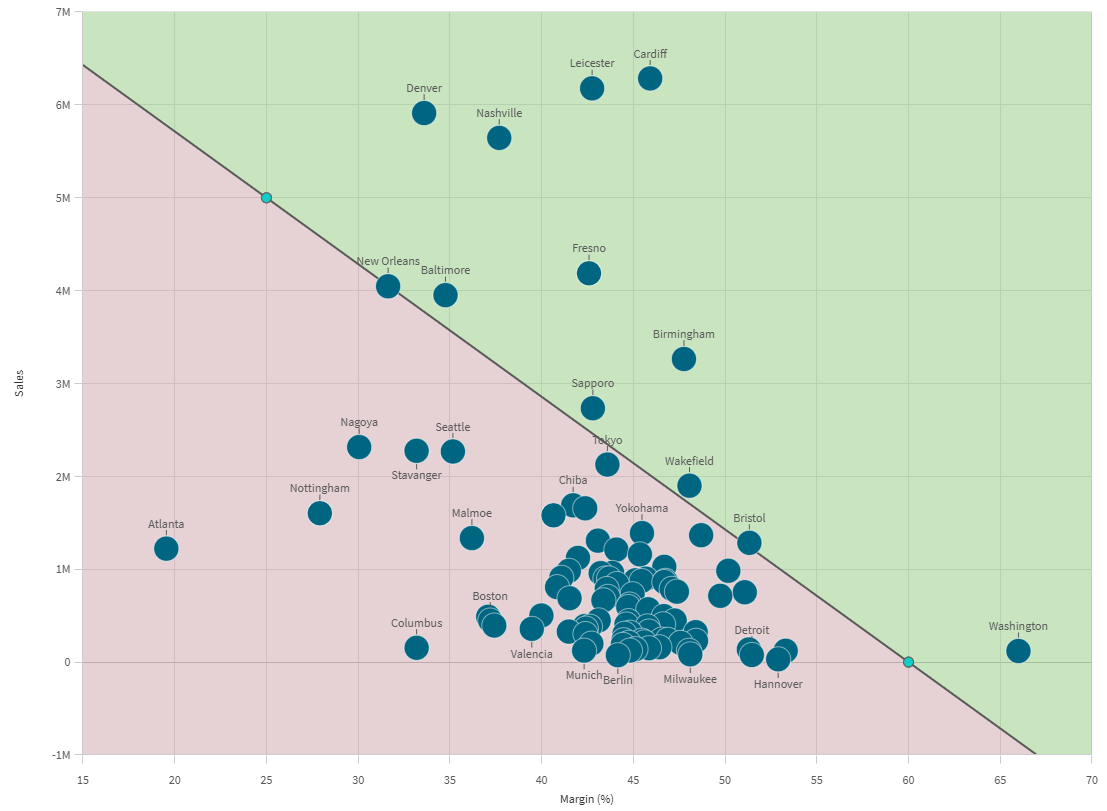

Deux zones

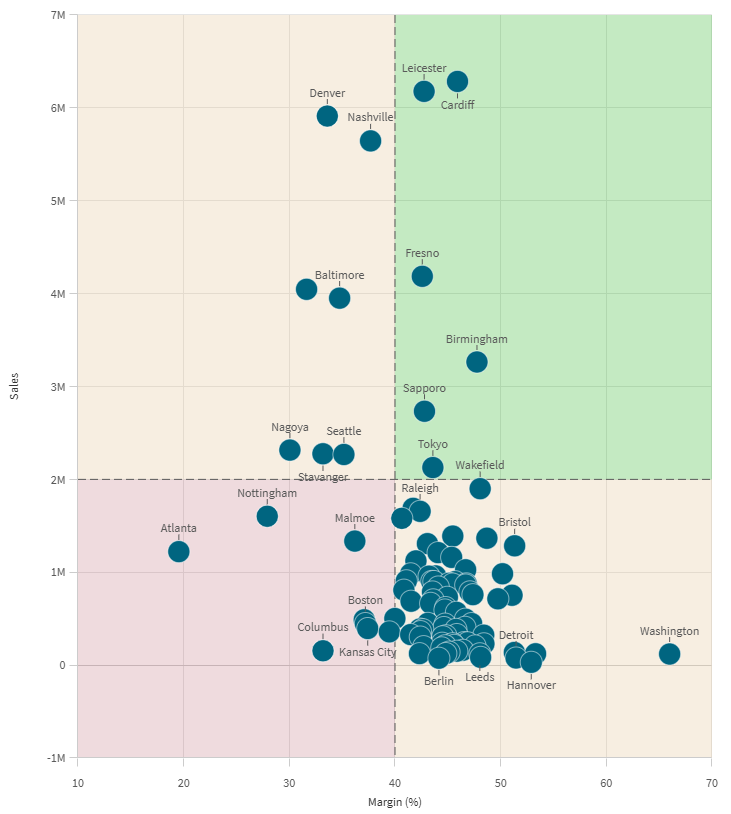

Quadrants

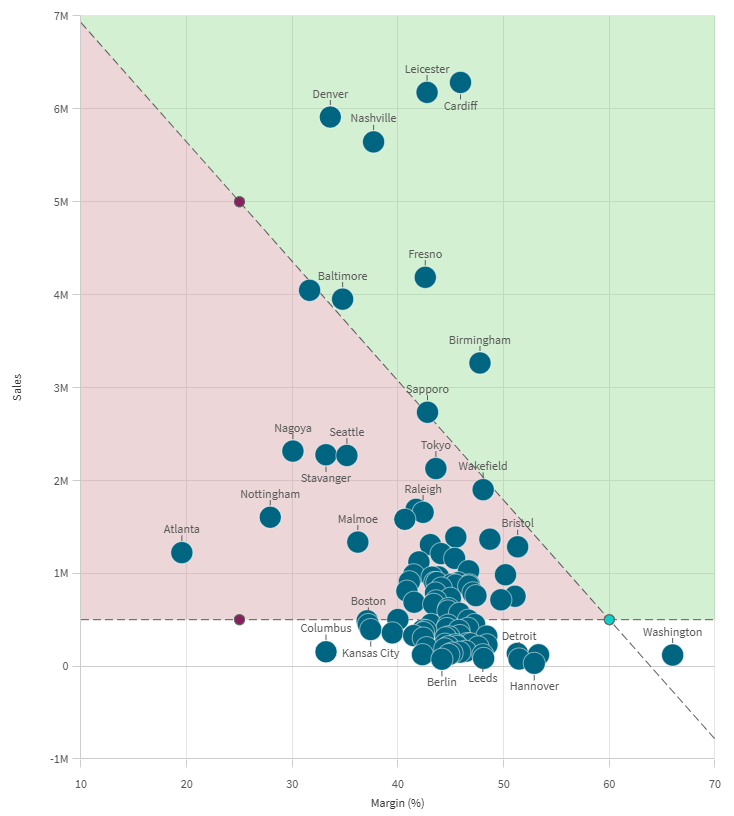

Quatre zones

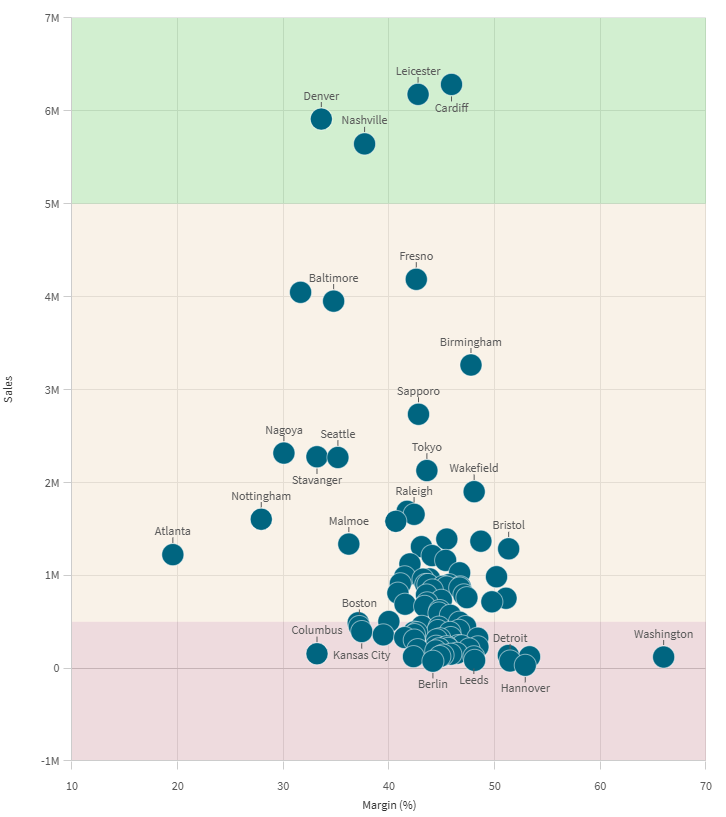

Zones horizontales

Ajout d'une partition à deux zones

Une partition à deux zones sert à diviser les données en deux catégories différentes. Les deux zones peuvent être configurées à l'angle souhaité.

Par exemple, vous pouvez séparer les performances de ventes élevées des performances de ventes plus faibles.

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Partitions.
Cliquez sur Ajouter une partition et sélectionnez Deux zones.
Si vous le souhaitez, vous pouvez définir une Étiquette en utilisant un texte ou une expression.
Deux points sont ajoutés par défaut à la partition. Ces points définissent l'angle auquel le graphique est divisé.
Développez le premier point.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Définissez le Symbole à utiliser pour le point. La valeur par défaut est Cercle.
Définissez la couleur et l'opacité à l'aide des paramètres suivants. Vous pouvez également configurer ces éléments de sorte qu'ils n'aient pas de couleur.
- Couleur des points
- Couleur du contour
Utilisez les curseurs pour ajuster l'Épaisseur du contour et la Taille de point de données.
Développez le deuxième point. Répétez les étapes 6 à 12.
Activez ou désactivez Afficher les points de données en fonction de vos préférences.
Si le paramètre Afficher les lignes est activé :
- Définissez la Couleur de ligne, y compris l'opacité.
- Utilisez le curseur pour ajuster l'Épaisseur de ligne.
- Sélectionnez le Type de ligne, Continue ou En pointillé.
Définissez la Couleur de la zone supérieure de la surface supérieure définie par les points. Vous pouvez également définir l'opacité.
Définissez la Couleur de la zone inférieure de la surface inférieure définie par les points. Vous pouvez également définir l'opacité.

Nuage de points avec complément de partition à deux zones — Nuage de points avec partition à deux zones.

Ajout d'une partition à quadrants

La séparation des données en quatre quadrants perpendiculaires est un besoin courant, en particulier lorsque vous souhaitez évaluer les performances sur deux axes de mesure.

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Partitions.
Cliquez sur Ajouter une partition et sélectionnez Quadrants.
Si vous le souhaitez, vous pouvez définir une Étiquette en utilisant un texte ou une expression.
Une seule Origine est ajoutée par défaut à la partition. Développez-la.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Définissez le Symbole à utiliser pour le point. La valeur par défaut est Cercle.
Définissez la couleur et l'opacité à l'aide des paramètres suivants. Vous pouvez également configurer ces éléments de sorte qu'ils n'aient pas de couleur.
- Couleur des points
- Couleur du contour
Utilisez les curseurs pour ajuster l'Épaisseur du contour et la Taille de point de données.
Activez ou désactivez Afficher les points de données en fonction de vos préférences.
Si le paramètre Afficher les lignes est activé :
- Définissez la Couleur de ligne, y compris l'opacité.
- Utilisez le curseur pour ajuster l'Épaisseur de ligne.
- Sélectionnez le Type de ligne, Continue ou En pointillé.
Définissez la couleur et l'opacité de chacun des quatre quadrants.

Nuage de points avec complément de partition à quadrants — Nuage de points avec partition à quadrants.

Ajout d'une partition à quatre zones

Utilisez une partition à quatre zones pour séparer les données en quatre zones différentes en définissant les angles de votre choix.

Vous créez des zones en définissant le point d'intersection de deux autres points, puis en configurant ces deux points. Les quatre zones peuvent être configurées à n'importe quel angle les unes par rapport aux autres.

Comme cas d'utilisation, vous pouvez par exemple utiliser la première ligne pour définir les performances élevées et faibles, puis la deuxième ligne pour séparer les données selon qu'elles atteignent ou non un certain seuil de ventes.

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Partitions.
Cliquez sur Ajouter une partition et sélectionnez Quatre zones.
Si vous le souhaitez, vous pouvez définir une Étiquette en utilisant un texte ou une expression.
Un point d'Intersection et deux autres points sont ajoutés par défaut. Développez l'Intersection.
Sous Type d'entrée de l'axe X, définissez si le point doit être placé en fonction d'une Valeur de mesure ou d'une Valeur de dimension sur l'axe des abscisses.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe X qui définit l'emplacement du point sur l'axe des abscisses.
Sous Type d'entrée de l'axe Y, définissez si le point doit être placé en fonction d'une Valeur de mesure sur l'axe des ordonnées ou d'une valeur de mesure de l'axe des ordonnées correspondant à une Valeur de dimension spécifique.
Procédez de l'une des manières suivantes :
1. Si vous avez sélectionné Valeur de mesure, définissez la Valeur de mesure de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
2. Si vous avez sélectionné Valeur de dimension, définissez la Valeur de dimension de l'axe Y qui définit l'emplacement du point sur l'axe des ordonnées.
Définissez le Symbole à utiliser pour le point. La valeur par défaut est Cercle.
Définissez la couleur et l'opacité à l'aide des paramètres suivants. Vous pouvez également configurer ces éléments de sorte qu'ils n'aient pas de couleur.
- Couleur des points
- Couleur du contour
Utilisez les curseurs pour ajuster l'Épaisseur du contour et la Taille de point de données.
Répétez les étapes 5 à 11 pour le Point 1 et le Point 2.
Activez ou désactivez Afficher les points de données en fonction de vos préférences.
Si le paramètre Afficher les lignes est activé :
- Définissez la Couleur de ligne, y compris l'opacité.
- Utilisez le curseur pour ajuster l'Épaisseur de ligne.
- Sélectionnez le Type de ligne, Continue ou En pointillé.
Définissez la couleur et l'opacité de chacune des quatre zones.

Nuage de points avec complément de partition à quatre zones — Nuage de points avec partition à quatre zones.

Ajout d'une partition à zones horizontales

Vous pouvez diviser les graphiques en plusieurs zones parallèles horizontales. Un exemple courant consiste à séparer les données en trois catégories : ventes élevées, ventes moyennes et ventes faibles.

Procédez comme suit :

Dans le panneau des propriétés, développez Compléments > Partitions.
Cliquez sur Ajouter une partition et sélectionnez Zones horizontales.
Pour ajouter un séparateur, cliquez sur Ajouter une limite.
Ajoutez des séparateurs supplémentaires en cliquant sur Ajouter une limite.
Utilisez le curseur et la zone de saisie pour définir la valeur numérique du point où chaque section commence et se termine. Vous pouvez également définir des couleurs pour chaque section.
Activez ou désactivez Afficher les lignes selon les besoins.
Si le paramètre Afficher les lignes est activé :
- Définissez la Couleur de ligne, y compris l'opacité.
- Utilisez le curseur pour ajuster l'Épaisseur de ligne.
- Sélectionnez le Type de ligne, Continue ou En pointillé.

Nuage de points avec complément de partition contenant des zones horizontales — Nuage de points avec partition à zones horizontales.

En savoir plus

SUPPORTS D APPRENTISSAGE ASSOCIÉS

Interprétation des nuages de points

Cette page vous a-t-elle aidé ?

Si vous rencontrez des problèmes sur cette page ou dans son contenu – une faute de frappe, une étape manquante ou une erreur technique – faites-le-nous savoir.

Laissez vos commentaires ici
