Criando dispersões

A dispersão apresenta pares de valores de duas ou três medidas.

Ele é útil quando você quer mostrar dados em que cada instância tem dois números — por exemplo, a relação entre Sales e Quantity por Customer. No gráfico de dispersão abaixo, uma terceira lista (Cost) é usada para gerar o tamanho da bolha.

Você pode criar uma dispersão na pasta que estiver editando.

Em um gráfico de dispersão, você precisa de uma dimensão e pelo menos duas medidas. Você pode ter no máximo uma dimensão e três listas, sendo que a terceira lista é visualizada como tamanho de bolha.

Faça o seguinte:

  1. Em uma pasta, clique em para adicionar uma nova visualização.
  2. Em Visualização, selecione Gráfico de dispersão.

  3. Clique em Adicionar e selecione um campo ou uma dimensão mestre para a dimensão da bolha.

  4. Clique em Adicionar e selecione um campo ou uma medida mestre para o eixo x.

  5. Clique em Adicionar e selecione um campo ou uma medida mestre para o eixo Y.

  6. Opcionalmente, se quiser que o tamanho da bolha seja definido de acordo com uma terceira medida, clique em Adicionar e selecione um campo ou medida mestre.

Depois de criar o gráfico de dispersão, você pode querer ajustar sua aparência e outras configurações no modo de edição avançado. Para obter informações sobre estilo, consulte Estilizando o gráfico de dispersão. Para obter informações sobre como personalizar outros aspectos da aparência do gráfico, consulte Alterando a aparência de uma visualização.

Estilizando o gráfico de dispersão

Com as Opções avançadas ativadas, você tem várias opções de estilo disponíveis em Aparência no painel de propriedades.

Clique em Estilo em Aparência > Apresentação para personalizar ainda mais o estilo do gráfico. O painel de estilo contém várias seções nas guias Geral e Gráfico.

Você pode redefinir seus estilos clicando em ao lado de cada seção. Clique em Redefinir tudo para redefinir os estilos de todas as guias disponíveis no painel de guias.

Para obter informações gerais sobre o estilo de uma visualização individual, consulte Aplicando estilo personalizado a uma visualização.

Personalizando o texto

Você pode definir o texto do título, subtítulo e nota de rodapé em Aparência > Geral. Para ocultar esses elementos, desative Mostrar títulos.

A visibilidade dos diferentes rótulos no gráfico depende das configurações específicas do gráfico e das opções de exibição do rótulo. Esses podem ser configurados no painel de propriedades.

Você pode estilizar o texto que aparece no gráfico.

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel propriedades, expanda a seção Aparência.

  3. Em Aparência > Apresentação, clique em Estilo.

  4. Na guia Geral, defina a fonte, o estilo de ênfase, o tamanho da fonte e a cor dos seguintes elementos de texto:

    • Título

    • Subtítulo

    • Nota de rodapé

  5. Na guia Gráfico, defina a fonte, o tamanho da fonte e a cor dos seguintes elementos de texto:

    • Título do eixo: Estilize os títulos nos eixos.

    • Rótulo do eixo: Estilize os rótulos nos eixos.

    • Rótulo de valor: estilize os rótulos das bolhas que representam cada valor de dimensão.

    • Título de legenda: Estilize o título da legenda.

    • Rótulos de legenda: Estilize os rótulos dos itens de legenda individuais.

Personalizando o plano de fundo

Você pode personalizar o plano de fundo do gráfico. O plano de fundo pode ser definido por cor e imagem.

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel propriedades, expanda a seção Aparência.

  3. Em Aparência > Apresentação, clique em Estilo.

  4. Na guia Geral do painel de estilo, você pode selecionar uma cor de fundo (cor única ou expressão). Você também pode definir o plano de fundo como uma imagem da sua biblioteca de mídia ou de uma URL.

    Nota informativa

    Para adicionar uma imagem de fundo de uma URL, a origem da URL precisa ser adicionada à lista de permissões na Content Security Policy de seu locatário. A origem deve ser adicionada com a seguinte diretriz: img-src. Isso é feito por um administrador de locatários.

    Para obter mais informações, consulte Criando uma entrada de CSP.

    Ao usar uma cor de fundo, use o controle deslizante para ajustar a opacidade do fundo.

    Ao usar uma imagem de fundo, você pode ajustar o tamanho e a posição da imagem.

Personalizando a borda e a sombra

Você pode personalizar a borda e a sombra do gráfico.

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel propriedades, expanda a seção Aparência.

  3. Em Aparência > Apresentação, clique em Estilo.

  4. Na guia Geral do painel de estilo, em Borda, ajuste o tamanho do Contorno para aumentar ou diminuir as linhas da borda ao redor do gráfico.

  5. Selecione uma cor para a borda.

  6. Ajuste o Raio do canto para controlar o arredondamento da borda.

  7. Em Sobra na guia Geral, selecione um tamanho e uma cor para a sombra. Selecione Nenhum para remover a sombra.

Estilizando contornos de bolhas

Os contornos das bolhas no gráfico de dispersão podem ser estilizados. Você pode alterar o tamanho, a cor e a opacidade dos contornos.

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel propriedades, expanda a seção Aparência.

  3. Em Aparência > Apresentação, clique em Estilo.

  4. Na guia Gráfico, ajuste as configurações do Contorno da bolha. Você pode definir o tamanho, a cor e a opacidade.

Adicionando linhas de referência

Você pode adicionar linhas de referência ao gráfico de dispersão. Linhas de referência podem ser adicionadas no eixo X e no eixo Y.

Adicionando uma linha de referência do eixo X

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel de propriedades, expanda a seção Suplementos.

  3. Expanda Linhas de referência do eixo X e depois clique em Adicionar linha de referência.

  4. Em Expressão de linha de referência, digite um valor estático ou uma expressão para definir a posição da linha.

  5. Personalize ainda mais a linha de referência com as seguintes configurações adicionais:

    • Mostrar condição: defina se deseja mostrar ou ocultar a linha dependendo de uma condição.

    • Rótulo e Mostrar rótulo: adicione um rótulo para a linha que será exibida no gráfico e/ou no painel de propriedades.

    • Mostrar valor: defina se deseja mostrar o valor da expressão que define a linha.

    • Cor: altere a cor da linha.

    • Tipo de linha: selecione entre uma linha sólida ou tracejada.

    • Fundo colorido: defina se o rótulo e a barra de valor acima da área de dados do gráfico serão estilizados com um fundo colorido.

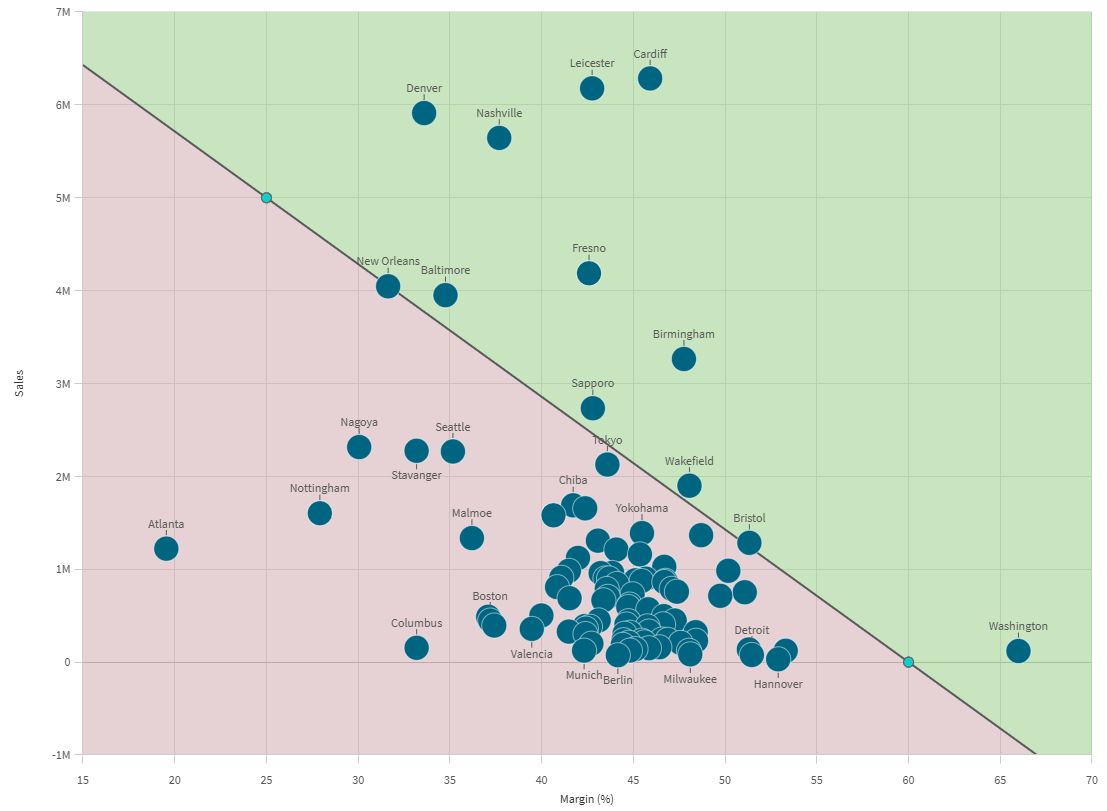

Adicionando uma linha de referência do eixo Y

Faça o seguinte:

  1. Clique em Opções avançadas.

  2. No painel de propriedades, expanda a seção Suplementos.

  3. Expanda Linhas de referência do eixo Y e clique em Adicionar linha de referência.

  4. A posição da linha é definida por meio do formato de equação y=kx+m, em que k é a inclinação e m é a interceptação y. Você pode definir esses parâmetros com as seguintes configurações para a linha de referência recém-criada:

    • Expressão da linha de referência: insira um valor estático ou expressão para definir a interceptação y.

    • Inclinação: insira um valor estático ou uma expressão para definir a inclinação.

  5. Personalize ainda mais a linha de referência com as seguintes configurações adicionais:

    • Mostrar condição: defina se deseja mostrar ou ocultar a linha dependendo de uma condição.

    • Rótulo e Mostrar rótulo: adicione um rótulo para a linha que será exibida no gráfico e/ou no painel de propriedades.

    • Mostrar valor: defina se deseja mostrar o valor da expressão que define a linha.

    • Cor: altere a cor da linha.

    • Tipo de linha: selecione entre uma linha sólida ou tracejada.

    • Fundo colorido: defina se o rótulo e a barra de valor dentro da área de dados do gráfico serão estilizados com um fundo colorido.
