Skapa en karta med flera bakgrundsskikt

Du kan använda flera bakgrundsskikt i ett kartdiagram. På så sätt kan du skapa baskartor med flera dataskikt för dina kartdiagram.

I vissa WMS-källor finns transparenta skikt. Med dessa källor kan du placera WMS-bakgrundsskiktet över baskartan eller andra skikt. Bilder kan även placeras över andra bakgrundsskikt. På så sätt kan du skapa mer komplexa baskartor för dina data.

Om ett transparent WMS-skikt stöder transparens eller inte avgörs av WMS-källan.

I det här kartexemplet används ett anpassat TMS i ett bakgrundsskikt. Ett WMS-bakgrundsskikt placeras ovanpå, med hjälp av en WMS-slutpunkt från National Ocean and Atmospheric Administration. Skiktet WMS visar väderradardata.

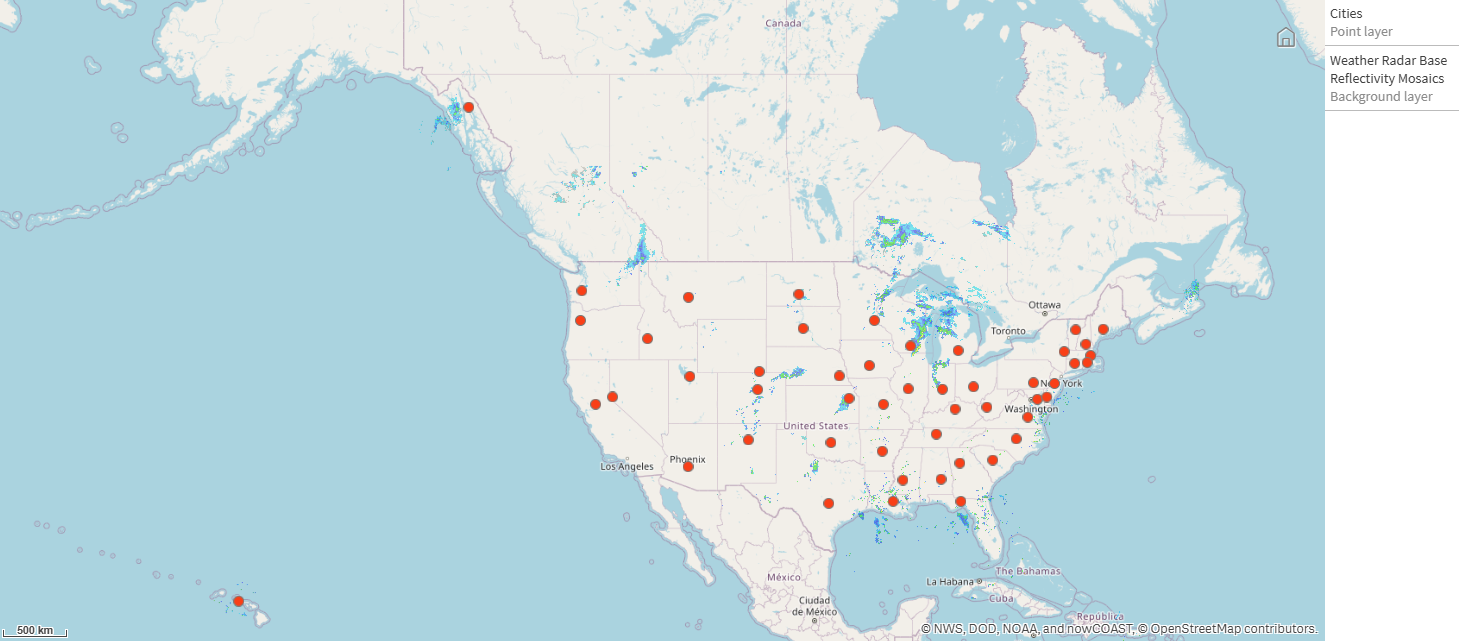

Kartdiagram med ett punktskikt som är placerat över TMS- och WMS-bakgrundsskikt.

Datauppsättning

Det här exemplet använder data från en tabell, Cities, med ett externt TMS och WMS-data från externa källor.

Städer
Städer
Albany, New York
Annapolis, Maryland
Atlanta, Georgia
Augusta, Maine
Austin, Texas
Baton Rouge, Louisiana
Bismarck, North Dakota
Boise, Idaho
Boston, Massachusetts
Carson City, Nevada
Charleston, West Virginia
Cheyenne, Wyoming
Columbia, South Carolina
Columbus, Ohio
Concord, New Hampshire
Denver, Colorado
Des Moines, Iowa
Dover, Delaware
Frankfort, Kentucky
Harrisburg, Pennsylvania
Hartford, Connecticut
Helena, Montana
Honolulu, Hawaii
Indianapolis, Indiana
Jackson, Mississippi
Jefferson City, Missouri
Juneau, Alaska
Lansing, Michigan
Lincoln, Nebraska
Little Rock, Arkansas
Madison, Wisconsin
Montgomery, Alabama
Montpelier, Vermont
Nashville, Tennessee
Oklahoma City, Oklahoma
Olympia, Washington
Phoenix, Arizona
Pierre, South Dakota
Providence, Rhode Island
Raleigh, North Carolina
Richmond, Virginia
Sacramento, Kalifornien
Saint Paul, Minnesota
Salem, Oregon
Salt Lake City, Utah
Santa Fe, New Mexico
Springfield, Illinois
Tallahassee, Florida
Topeka, Kansas
Trenton, New Jersey

Så här byggde jag detta

I det här exemplet läggs skikten till ovanpå varandra i den slutliga ordningen. Om du lägger till skikten i en annan ordning går du till Skikt där du kan klicka och dra skikten till den ordning du vill ha.

Om URL:er innehåller förfrågningar om externa resurser måste ursprungen finnas med i listan med godkända i Content Security Policy, annars laddas inte resursen. För WMS-resurser måste både image-src- och connect-src-direktiv finnas med i listan över godkända.

Se Hantera Content Security Policy.

Innan du börjar

Innan du börjar måste följande ursprung läggas till i godkändalistan för Säkerhetspolicy för innehåll:. Detta görs i aktivitetscentret för Administration av en klientorganisationsadministratör.

Ursprungsländer att lägga till i Säkerhetspolicy för innehåll, med tillhörande direktiv.
Ursprung	Direktiv
a.tile.openstreetmap.org	img-src
nowcoast.noaa.gov	connect-src, img-src

Se Skapa en CSP-post för mer information om hur du lägger till källor till din säkerhetspolicy för innehåll.

Bygga upp kartan

Gör följande:

Lägg till tabellen Städer i din app. Du kan kopiera och klistra in tabellen med hjälp av manuell inmatning.
Lägg till ett kartdiagram i ett ark.
I Kartinställningar ställer du in Baskarta på Ingen.
Lägg till ett bakgrundsskikt och gör följande:
- Gör följande under Data:
  - Vid Format väljer du TMS.
  - För URL, ange https://a.tile.openstreetmap.org/${z}/${x}/${y}.png.
  - Vid Attribuering anger du © OpenStreetMap contributors.
- I Alternativ > Allmänt gör du följande:
  - Vid Visa teckenförklaring anger du Ingen.
- I Alternativ > Presentation gör du följande:
  - Ställ in Ogenomskinlighet till 0,5 %.
Lägg till ett bakgrundsskikt och gör följande:
- För Etikett, ange Väderradar basreflektivitetsmosaik.
- Vid Format väljer du WMS och klickar på WMS-konfiguration. Gör följande:
  - För WMS server URL, ange https://nowcoast.noaa.gov/geoserver/observations/weather_radar/ows.
  - Vid Version väljer du 1.3.0.
  - Klicka på Ladda WMS.
  - I steg 2 (Inställningar) gör du följande inställningar:
    - Ställ in CRS på EPSG:3857.
    - Slå på inställningen Transparent.
    - Välj alla alternativ under Väderradar basreflektivitetsmosaik.
  - Klicka på Spara.
- För Attribuering, ange NWS, DOD, NOAA och nowCOAST.
Lägg till ett punktskikt och gör följande:
- I Data lägger du till Cities som dimension.
- Gör följande i Plats:
  - Ställ in Platsernas omfattning till Anpassad.
  - Vid Land anger du USA.
- I Färger ställer du in Färger på Anpassad och Färg på f93f17.
- I Storlek & form, ställ in Bubbelstorlek till 9.
