透過多個背景圖層建立地圖

您可以在地圖圖表中使用多個背景圖層。這可讓您為地圖圖表資料建立分層基底地圖。

有些 WMS 來源包括帶有透明度的圖層。透過這些來源,您可以在基底地圖或其他圖層上方疊上 WMS 背景圖層。影像也能置於其他背景圖層上方。這可讓您為資料建立更複雜的基底地圖。

資訊備註

WMS 透明度圖層是否支援透明度視 WMS 來源而定。

在此地圖範例中,自訂 TMS 用於背景圖層。兩個 WMS 背景圖層置於上方,使用來自 National Ocean and Atmospheric AdministrationWMS 端點。第一個包含海洋溫度資料。第二個包含 24 小時雨量資料。包含城市的點圖層疊在這些背景圖層之上。

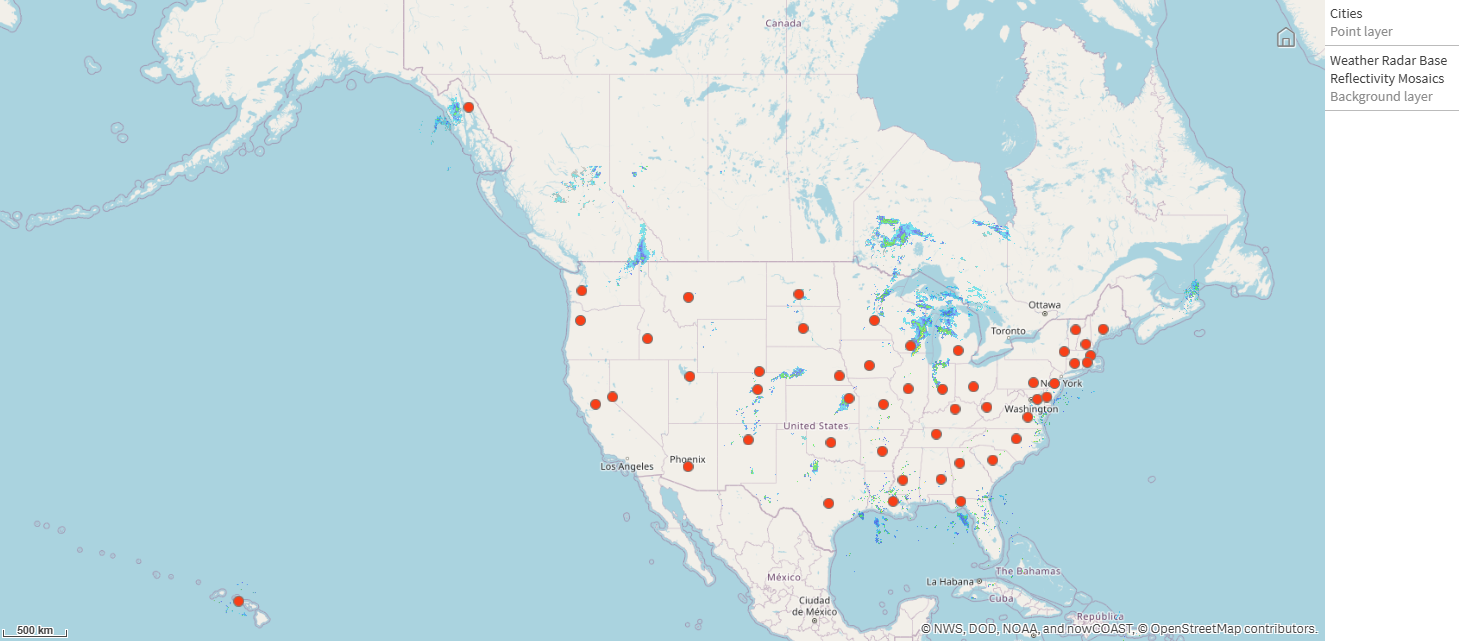

含點圖層的地圖圖表疊在一個 TMS 背景圖層和兩個 WMS 背景圖層之上

含點圖層的地圖圖表疊在一個 TMS 背景之上

資料集

此範例使用資料用單一表格 Cities,具有來自外部來源的外部 TMSWMS 資料。

如何建置的範例

提示備註

此範例新增了圖層,因此這些圖層會按照最終順序互相層疊。若您以不同的順序新增這些圖層,請在圖層中按一下圖層並拖曳至您想要的正確順序。

資訊備註對外部資源包含資源要求的 URL,必須在 Content Security Policy 中將其來源列入允許清單,否則將不會載入資源。WMS 資源必須有加入允許清單的 image-src 和 connect-src 指示詞。

另請參見:管理內容安全性政策

  1. 將表格城市新增至應用程式。您可以使用手動項目複製並貼上表格。
  2. 在工作表中,新增地圖圖表。
  3. 按一下開啟進階屬性
  4. 地圖設定中,將基底地圖設定為
  5. 新增背景圖層並進行下列事項:

    • 資料中,進行下列事項:

      • 對於格式,選取 TMS
      • 對於 URL,輸入 https://a.tile.openstreetmap.org/${z}/${x}/${y}.png
      • 對於屬性,輸入 © OpenStreetMap contributors
    • 選項中,進行下列事項:

      • 顯示圖例設定為
  6. 新增背景圖層並進行下列事項:

    • 對於標籤,輸入 Sea Surface Water Temperature - Global

    • 對於格式,選取 WMS 並按一下 WMS 設定。請執行下列動作:
      • 對於 WMS 伺服器 URL,輸入 https://nowcoast.noaa.gov/arcgis/services/nowcoast/analysis_ocean_sfc_sst_time/MapServer/WMSServer
      • 對於版本,選取 1.3.0
      • 按一下載入 WMS
      • 步驟 2 (設定) 中,選取第一個影像圖層。
      • 按一下儲存
    • 對於屬性,輸入 NOAA/NOS/OCS nowCOAST, NOAA/NWS/NCEP, and NASA/MSFC/ESO/SPoRT
  7. 新增背景圖層並進行下列事項:

    • 對於標籤,輸入 24-Hr Quantitative Precipitation Accumulation (inches)
    • 對於格式,選取 WMS 並按一下 WMS 設定。請執行下列動作:
      • 對於 WMS 伺服器 URL,輸入 https://nowcoast.noaa.gov/arcgis/services/nowcoast/analysis_meteohydro_sfc_qpe_time/MapServer/WMSServer
      • 對於版本,選取 1.3.0
      • 按一下載入 WMS
      • 步驟 2 (設定) 中,於圖層之下選取第三個影像圖層。
      • 按一下儲存
    • 對於屬性,輸入 NOAA/NOS/OCS nowCOAST, NOAA/NWS and NOAA/OAR/NSSL
  8. 新增點圖層並進行下列事項:

    • 資料中,新增 Cities 作為維度。
    • 位置中,進行下列事項:
      • 位置範圍設定為自訂
      • 國家/地區設定為 'USA'
    • 色彩中,將多個色彩設定為自訂並將單一色彩設定為 f93f17
