Создание карты с несколькими фоновыми слоями

Для диаграммы карты можно использовать несколько фоновых слоев. Это позволяет создавать многослойные базовые карты для данных диаграммы карты.

Некоторые источники WMS включают прозрачные слои. Благодаря данным источникам пользователь может наложить фоновый слой WMS поверх базовой карты или других слоев. Также поверх других фоновых слоев можно наложить изображения. Это позволяет создавать более сложные базовые карты для используемых данных.

Поддерживает ли слой WMS прозрачность, зависит от источника WMS.

В этом примере карты пользовательский TMS используется в фоновом слое. Чтобы сделать фоновый слой WMS верхним, используйте конечную точку WMS от National Ocean and Atmospheric Administration. Слой WMS показывает данные погодного радара.

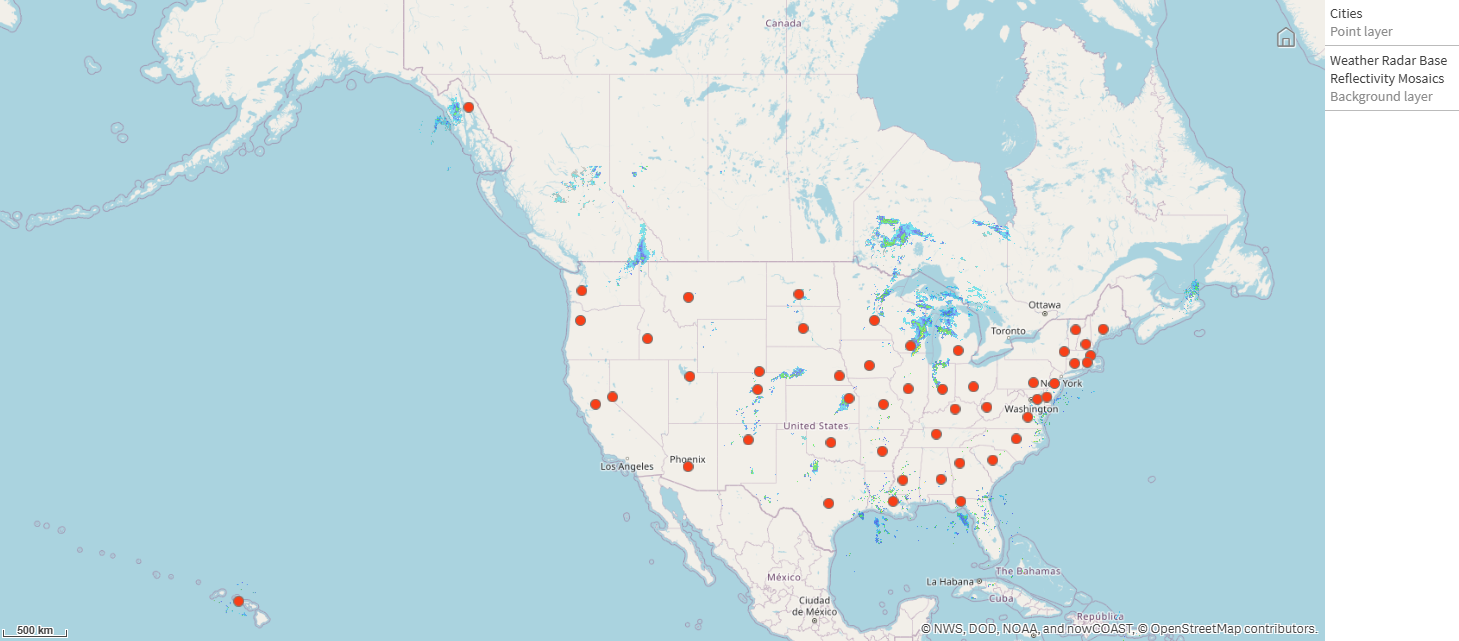

Диаграмма карты со слоем точек, наложенным на фоновые слои TMS и WMS

Набор данных

В этом примере используется одна таблица для данных, Cities, с внешними данными TMS и WMS из внешних источников.

Города
Города
Олбани, Нью-Йорк
Аннаполис, Мэриленд
Атланта, Джорджия
Огаста, Мэн
Остин, Техас
Батон-Руж, Луизиана
Бисмарк, Северная Дакота
Бойсе, Айдахо
Бостон, Массачусетс
Карсон-Сити, Невада
Чарлстон, Западная Виргиния
Шайенн, Вайоминг
Колумбия, Южная Каролина
Колумбус, Огайо
Конкорд, Нью-Гэмпшир
Денвер, Колорадо
Де-Мойн, Айова
Довер, Делавэр
Франкфорт, Франклин
Гаррисберг, Пенсильвания
Хартфорд, Коннектикут
Хелена, Монтана
Гонолулу, Гавайи
Индианаполис, Индиана
Джэксон, Миссисипи
Джефферсон-Сити, Миссури
Джуно, Аляска
Лансинг, Мичиган
Линкольн, Небраска
Литл-Рок, Арканзас
Мадисон, Висконсин
Монтгомери, Алабама
Монтпилиер, Вермонт
Нэшвилл, Теннесси
Оклахома-Сити, Оклахома
Олимпия, Вашингтон
Финикс, Аризона
Пирр, Южная Дакота
Провиденс, Род-Айленд
Рли, Северная Каролина
Ричмонд, Виргиния
Сакраменто, Калифорния
Сент-Пол, Миннесота
Сейлем, Орегон
Солт-Лейк-Сити, Юта
Санта-Фе, Нью-Мексико
Спрингфилд, Иллинойс
Таллахасси, Флориды
Топика, Канзас
Трентон, Нью-Джерси

Порядок построения

В данном примере слои добавляются путем накладывания друг на друга в окончательном порядке. При добавлении этих слоев в другом порядке щелкайте и перетаскивайте слои в порядке, который требуется в разделе Слои.

Для URL-адресов, запрашивающих внешние ресурсы, необходимо указать источники в списке разрешений в Content Security Policy; в противном случае ресурсы не будут загружаться. У ресурсов WMS (служба управления рабочими процессами) указатели image-src и connect-src должны быть добавлены в список разрешений.

См. также Управление политикой безопасности содержимого

Перед началом работы

Прежде чем начать, в список разрешений для политики безопасности содержимого необходимо добавить следующие источники: Это делает администратор клиента в центре активности Администрирование.

Источники, которые нужно добавить в политику безопасности содержимого, с соответствующими директивами.
Источник	Директивы
a.tile.openstreetmap.org	img-src
nowcoast.noaa.gov	connect-src, img-src

Для получения дополнительной информации о добавлении записей в политику безопасности содержимого см. раздел Создание записи CSP.

Создание карты

Выполните следующие действия.

Добавьте таблицу Cities в приложение. Таблицу можно cкопировать и вставить вручную.
Добавьте диаграмму карты на лист.
В Параметры карты установите для параметра Базовая карта значение Отсутствует.
Добавьте фоновый слой и выполните следующие действия.
- В Данные выполните следующие действия.
  - В разделе Формат выберите TMS.
  - В поле URL введите https://a.tile.openstreetmap.org/${z}/${x}/${y}.png.
  - В поле Атрибут введите © OpenStreetMap contributors.
- В меню Параметры > Общие выполните следующее:
  - Установите для параметра Показать легенду значение Отсутствует.
- В меню Параметры > Представление выполните следующее:
  - Для параметра Непрозрачность установите значение 0.5.
Добавьте фоновый слой и выполните следующие действия.
- Для параметра Метка введите Weather Radar Base Reflectivity Mosaics.
- В поле Формат выберите WMS и щелкните Настройка WMS. Выполните следующие действия.
  - В поле URL-адрес сервера службы управления рабочими процессамивведите https://nowcoast.noaa.gov/geoserver/observations/weather_radar/ows.
  - В поле Версия выберите 1.3.0.
  - Нажмите Загрузить службу управления рабочими процессами.
  - В Шаге 2 (Настройки) установите следующие параметры:
    - В CRS введите EPSG:3857.
    - Включите настройку Прозрачность.
    - Выберите все опции в разделе Weather Radar Base Reflectivity Mosaics.
  - Нажмите Сохранить.
- В поле Атрибут введите NWS, DOD, NOAA и nowCOAST.
Добавьте слой точек и выполните следующие действия.
- В Данные добавьте Cities в качестве измерения.
- В Местоположение выполните следующие действия.
  - Для параметра Область местоположений установите значение Пользовательский.
  - Установите для параметра Страна значение США.
- В Цвета установите для параметра Цвета значение Пользовательский, а для Цвет — значение f93f17.
- В разделе Размер и форма в поле Размер пузырьков введите 9.
