Tworzenie mapy z wieloma warstwami tła

Na wykresie mapy można używać wielu warstw tła. Dzięki temu możliwe jest tworzenie warstwowych map podstawowych dla danych wykresu mapy.

Niektóre źródła WMS zawierają warstwy z przezroczystością. W przypadku tych źródeł można nałożyć warstwę tła WMS na mapę podstawową lub na inne warstwy. Obrazy można również nałożyć na inne warstwy tła. Dzięki temu możliwe jest tworzenie bardziej złożonych map podstawowych dla konkretnych danych.

To, czy warstwa przezroczystości WMS obsługuje przezroczystość, czy nie, jest zależne od źródła WMS.

W tym przykładzie mapy w warstwie tła używana jest niestandardowa warstwa TMS. Na wierzchu umieszczono WMS warstwę tła, z wykorzystaniem WMS punktu końcowego z National Ocean and Atmospheric Administration. WMS warstwa pokazuje dane z radaru pogodowego.

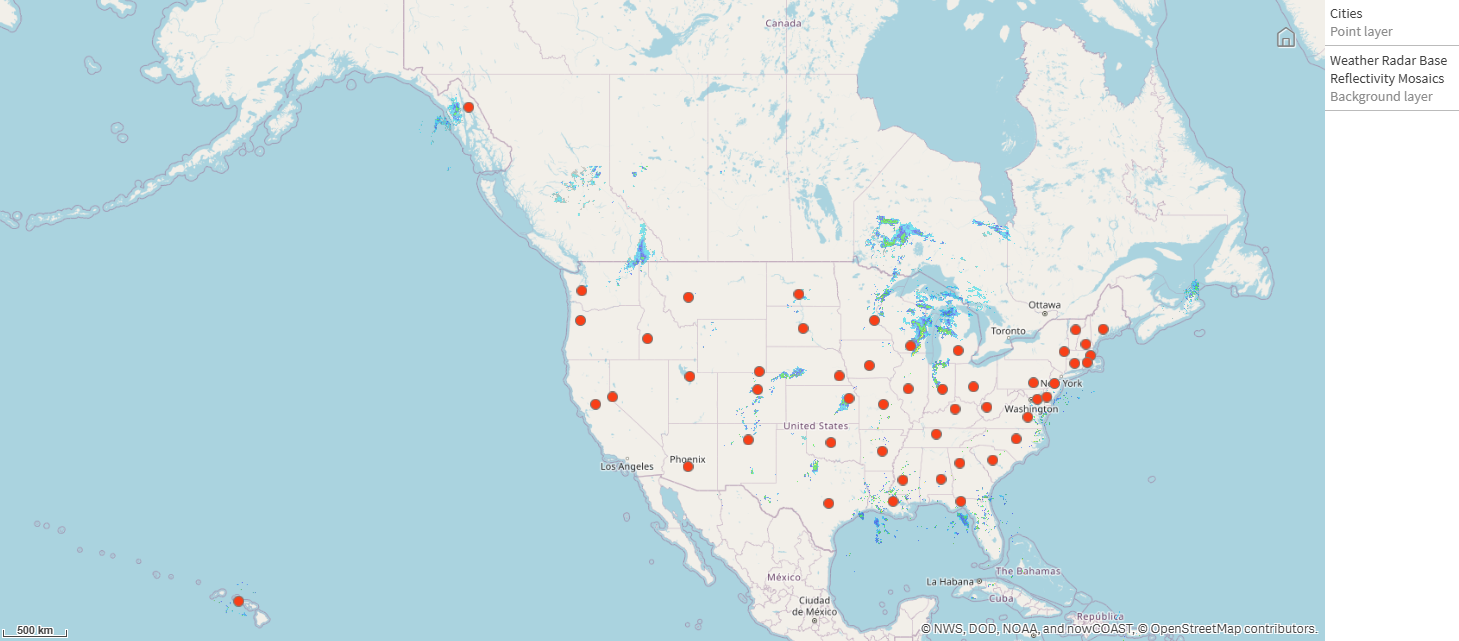

Wykres mapy z warstwą punktów nałożoną na warstwy tła TMS i WMS — Wykres mapy z warstwą punktów nałożoną na TMS i WMS warstwy tła

Zestaw danych

W tym przykładzie używana jest pojedyncza tabela zawierająca dane — Miasta, a także dane zewnętrzne TMS i WMS ze źródeł zewnętrznych.

Miasta
Miasta
Albany, Nowy Jork
Annapolis, Maryland
Atlanta, Georgia
Augusta, Maine
Austin, Teksas
Baton Rouge, Luizjana
Bismarck, Dakota Północna
Boise, Idaho
Boston, Massachusetts
Carson City, Nevada
Charleston, Wirginia Zachodnia
Cheyenne, Wyoming
Columbia, Karolina Południowa
Columbus, Ohio
Concord, New Hampshire
Denver, Kolorado
Des Moines, Iowa
Dover, Delaware
Frankfort, Kentucky
Harrisburg, Pensylwania
Hartford, Connecticut
Helena, Montana
Honolulu, Hawaje
Indianapolis, Indiana
Jackson, Mississippi
Jefferson City, Missouri
Juneau, Alaska
Lansing, Michigan
Lincoln, Nebraska
Little Rock, Arkansas
Madison, Wisconsin
Montgomery, Alabama
Montpelier, Vermont
Nashville, Tennessee
Oklahoma City, Oklahoma
Olympia, Waszyngton
Phoenix, Arizona
Pierre, Dakota Południowa
Providence, Rhode Island
Raleigh, Karolina Północna
Richmond, Wirginia
Sacramento, Kalifornia
Saint Paul, Minnesota
Salem, Oregon
Salt Lake City, Utah
Santa Fe, Nowy Meksyk
Springfield, Illinois
Tallahassee, Floryda
Topeka, Kansas
Trenton, New Jersey

Sposób tworzenia

W tym przykładzie warstwy są dodawane w taki sposób, że są umieszczane warstwowo jedna na drugiej w ostatecznej kolejności. Jeśli wymagane jest dodanie tych warstw w innej kolejności, wówczas wystarczy klikać i przeciągać warstwy do poprawnej, żądanej kolejności w obszarze Warstwy.

Pochodzenie adresów URL zawierających żądania zasobów zewnętrznych musi znajdować się na liście dozwolonych funkcji Content Security Policy. W przeciwnym razie zasób nie zostanie załadowany. Zasoby WMS muszą mieć dyrektywy image-src i connect-src na liście dozwolonych.

Zobacz temat: Zarządzanie zasadami zabezpieczeń zawartości

Zanim rozpoczniesz

Najpierw należy dodać następujące pochodzenia do listy dozwolonych Zasady zabezpieczeń zawartości. Robi to administrator dzierżawy w centrum aktywności Administrowanie.

Źródła do dodania do Zasady zabezpieczeń zawartości, z odpowiadającymi im dyrektywami.
Pochodzenie	Dyrektywy
a.tile.openstreetmap.org	img-src
nowcoast.noaa.gov	connect-src, img-src

Aby uzyskać więcej informacji na temat dodawania wpisów do zasad zabezpieczeń zawartości, zobacz temat Tworzenie wpisu w CSP.

Tworzenie mapy

Wykonaj następujące czynności:

Dodaj tabelę Cities do swojej aplikacji. Możesz skopiować i wkleić tabelę, używając ręcznego wprowadzania.
W arkuszu dodaj wykres mapy.
W obszarze Ustawienia mapy zmień ustawienie opcji Mapa podstawowa na wartość Brak.
Dodaj warstwę tła i wykonaj następujące czynności:
- W obszarze Dane wykonaj następujące czynności:
  - W menu Format) wybierz opcję TMS.
  - Dla URL, wprowadź https://a.tile.openstreetmap.org/${z}/${x}/${y}.png.
  - W polu Przypisanie wprowadź © OpenStreetMap contributors.
- W Opcje > Ogólne, wykonaj następujące czynności:
  - Zmień ustawienie opcji Pokaż legendę na wartość Brak.
- W Opcje > Prezentacja, wykonaj następujące czynności:
  - Ustaw Nieprzezroczystość na 0.5.
Dodaj warstwę tła i wykonaj następujące czynności:
- Dla Etykieta, wprowadź Mozaiki podstawowej odbiciowości radaru pogodowego.
- Dla opcji Format wybierz wartość WMS i kliknij opcję Konfiguracja WMS. Wykonaj następujące czynności:
  - Dla Adres URL serwera WMS, wprowadź https://nowcoast.noaa.gov/geoserver/observations/weather_radar/ows.
  - Dla opcji Wersja wybierz wartość 1.3.0.
  - Kliknij opcję Załaduj z WMS.
  - W Kroku 2 (Ustawienia), ustaw następujące ustawienia:
    - Ustaw CRS na EPSG:3857.
    - Włącz ustawienie Transparent.
    - Wybierz wszystkie opcje w sekcji Weather Radar Base Reflectivity Mosaics.
  - Kliknij przycisk Zapisz.
- Dla Attribution, wprowadź NWS, DOD, NOAA, and nowCOAST.
Dodaj warstwę punktów i wykonaj następujące czynności:
- W obszarze Dane dodaj Miasta jako wymiar.
- W obszarze Lokalizacja wykonaj następujące czynności:
  - Dla opcji Zasięg lokalizacji ustaw wartość Niestandardowe.
  - Zmień ustawienie opcji Kraj na USA.
- W obszarze Kolory ustaw opcję Kolory na wartość Niestandardowe, a dla opcji Kolor ustaw wartość f93f17.
- W sekcji Size & Shape, ustaw Bubble size na 9.
