Graphique en secteurs et graphique en anneau

Le graphique en secteurs et le graphique en anneau affichent la relation entre des valeurs ainsi que la relation entre une seule valeur et le total. Vous pouvez utiliser un graphique en secteurs lorsque vous disposez d'une série de données unique ne contenant que des valeurs positives. Vous pouvez utiliser un graphique en anneau lorsque vous avez une seule série de données qui inclut des valeurs négatives.

Dans le graphique en secteurs, les dimensions forment des secteurs des valeurs de la mesure. Un graphique en secteurs peut comporter une dimension et une à deux mesures. La première mesure sert à déterminer l'angle de chaque secteur du graphique.

Ventes par région dans un graphique en secteurs.

Graphique en secteurs.

Si vous le souhaitez, vous pouvez utiliser une deuxième mesure afin de déterminer le rayon de chaque secteur. Ce style de graphique en secteurs est également appelé graphique en camembert.

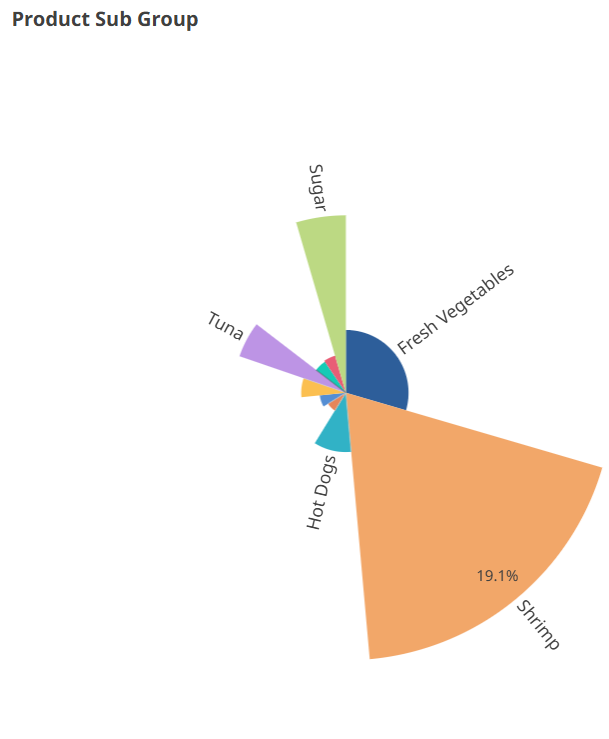

Ventes par sous-groupe de produits dans un graphique en secteurs avec les ventes moyennes par ventes facturées déterminant le rayon des secteurs

Graphique en secteurs utilisant la mesure Rayon.

Dans la présentation en tranches du graphique en secteurs, les valeurs négatives de la mesure du rayon ne sont pas prises en charge et sont donc exclues. Les valeurs négatives de la mesure du rayon sont prises en charge par la présentation en beignet et pointent vers le centre du graphique en secteurs.

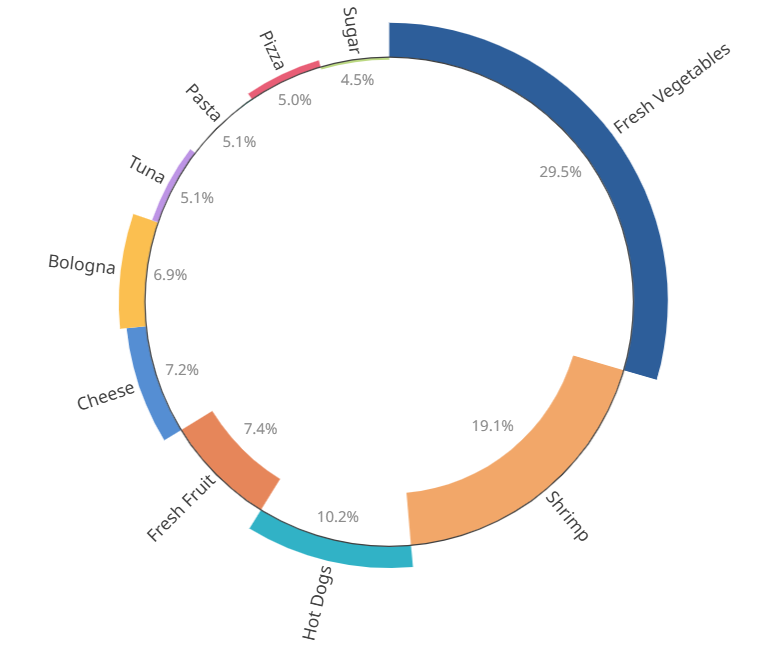

Ventes par sous-groupe de produits dans un graphique en secteurs dont la mesure du rayon contient une comparaison des ventes par rapport à l'année précédente

Graphique en secteurs avec la mesure Rayon contenant des valeurs négatives.

Cas d'utilisation

Le graphique en secteurs est principalement utilisé pour comparer un secteur donné au total. Ce graphique en secteurs est particulièrement utile lorsqu'il n'y a que deux secteurs, par exemple oui/non ou en file d'attente/terminé.

Il est déconseillé de comparer les résultats de deux graphiques en secteurs entre eux.

Avantages

Le graphique en secteurs offre une compréhension instantanée des proportions lorsque seuls quelques secteurs sont utilisés comme dimensions. Sur le plan visuel, le graphique en secteurs reste efficace si 10 secteurs au plus sont utilisés.

Inconvénients

Il peut s'avérer difficile de comparer différents secteurs d'un graphique en secteurs, en particulier lorsque le graphique en contient beaucoup.

Le graphique en secteurs prend beaucoup de place par rapport aux valeurs visualisées.

Création d'un graphique en secteurs ou d'un graphique en anneau

Vous pouvez créer un graphique en secteurs ou en anneau sur la feuille en cours d'édition.

  1. Dans une feuille, cliquez sur pour ajouter une nouvelle visualisation.
  2. Sous Visualisation, sélectionnez Graphique en secteurs ou Graphique en anneau.
  3. Cliquez sur Ajouter et sélectionnez un champ ou une dimension principale comme dimension.
  4. Cliquez sur Ajouter et sélectionnez un champ ou une mesure principale comme mesure.

Les paramètres suivants sont utilisés par défaut dans les graphiques en secteurs et en anneau :

  • Les 10 premiers secteurs sont présentés par ordre de taille décroissante, dans le sens des aiguilles d'une montre.
  • Les couleurs sont présentées par dimension.
  • Les étiquettes de valeur sont présentées en pourcentage.

Une fois le graphique en secteurs créé, vous pouvez lui ajouter une mesure de rayon ou modifier son aspect et d'autres paramètres à partir du panneau des propriétés.
