Il convient d'utiliser un graphique combiné dans le cas d'une comparaison entre deux ensembles de valeurs de mesure généralement difficiles à comparer en raison des différences d'échelle employées. En gros, il s'agit d'un graphique à barres combiné à un graphique en courbes.
Comme exemple type, prenons le cas d'un graphique à barres comprenant des chiffres de vente que vous souhaitez associer aux valeurs de marge (en pourcentage). Dans un graphique à barres classique, les barres correspondant aux ventes seraient affichées de la façon habituelle, mais les valeurs de marge seraient presque invisibles en raison de la différence très importante entre les valeurs numériques des ventes et de la marge.

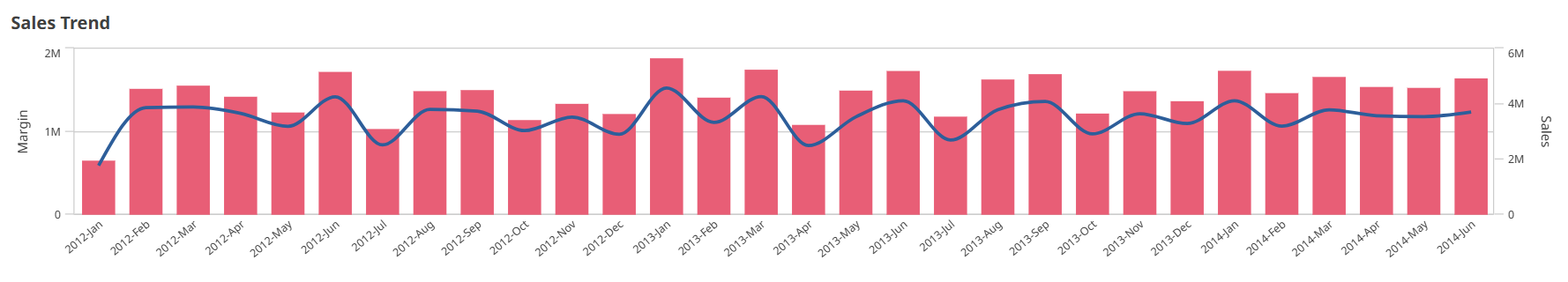

Graphique combiné vertical affichant des valeurs de marge (en pourcentage) et des barres présentant les chiffres de vente.
Un graphique combiné vous permet d'associer ces valeurs, par exemple au moyen de barres pour les valeurs des ventes et d'une courbe pour les valeurs de marge. Par défaut, les barres disposent d'un axe des mesures à gauche tandis que les valeurs de marge sont dotées d'un axe distinct à droite. Les deux mesures utilisent la même dimension (YearMonth).
Si vous disposez d'une mesure supplémentaire, par exemple les ventes brutes, dont les valeurs se trouvent à peu près dans la même plage que les valeurs des ventes, vous pouvez ajouter la troisième mesure sous forme de barres, puis empiler ou grouper les valeurs de la nouvelle mesure avec les valeurs des ventes. Les barres groupées vous permettent de comparer facilement deux éléments ou plus d'une même catégorie. Les barres empilées combinent les barres de différents groupes les unes sur les autres ; la hauteur totale de la barre obtenue représente le résultat combiné.

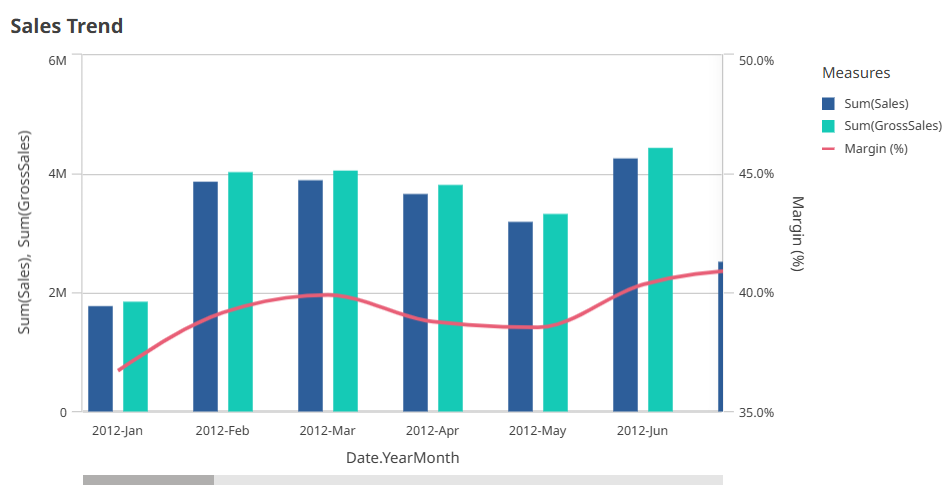

Graphique combiné comprenant trois mesures : les valeurs de marge (en pourcentage), des barres présentant les chiffres de vente et la mesure Gross sales groupée avec les valeurs de vente.
Le graphique combiné ne peut s'afficher qu'à la verticale.
Cas d'utilisation
Offrant la possibilité d'utiliser différentes échelles de mesure, une vers la gauche et une vers la droite, le graphique combiné convient parfaitement pour présenter des valeurs de mesure généralement difficiles à combiner du fait de l'écart important entre leurs plages de valeurs.
Un graphique combiné peut également se révéler très utile pour comparer des valeurs comprises dans la même plage. Dans l'image ci-dessus, le graphique combiné comporte un seul axe des mesures, mais la relation entre les deux catégories Sales et Cost est claire.
Avantages
Le graphique combiné constitue la solution idéale pour combiner plusieurs mesures de plages de valeurs différentes.
Inconvénients
Le graphique combiné supporte une seule dimension. Il ne peut donc pas être utilisé pour inclure plusieurs dimensions dans une visualisation.
Affichage des limites
Affichage de valeurs hors plage
Dans le panneau des propriétés en mode d'édition avancé, sous Aspect, vous pouvez définir une limite pour la plage de l'axe de mesure. Sans limite, la plage est automatiquement définie de manière à inclure la valeur positive la plus élevée et la valeur négative la plus basse. Cependant, si une limite est fixée, certaines valeurs peuvent la dépasser. Une barre qui dépasse la limite en question est coupée en diagonale pour montrer que sa valeur est hors plage. Lorsqu'une valeur de point de données d'une ligne se trouve hors plage, une flèche indique le sens de la valeur.
Affichage de grandes quantités de données dans un graphique combiné
Si le graphique utilise une échelle continue, il est possible d'afficher un maximum de 2 000 points de données. Le nombre maximal réel de points de données du graphique dépend de la distribution des données. Au-delà de ce nombre maximal réel de points de données, les points de données ne sont ni affichés, ni inclus dans les sélections effectuées dans le graphique.
Pour éviter d'afficher des jeux de données limités, sélectionnez un élément, ajoutez un filtre ou utilisez les limites dimensionnelles disponibles dans le panneau des propriétés en mode d'édition avancé.
Couleurs et légende
Lorsque la coloration par dimension est utilisée sur ce graphique, il est possible de tracer sur la légende un maximum de 100 valeurs de dimension uniques et de 100 couleurs uniques.
