Круговые и кольцевые диаграммы показывают отношение между значениями, а также отношение одной части к целому. Круговую диаграмму можно использовать при наличии одиночной последовательности данных, содержащих только положительные значения. Кольцевую диаграмму можно использовать, если имеется один ряд данных, содержащий отрицательные значения.
В круговой диаграмме измерения формируют секторы со значениями меры. Круговая диаграмма может иметь одно измерение и до двух мер. Первая мера определяет угол каждого сектора диаграммы.
Продажи по регионам в круговой диаграмме.
При необходимости можно использовать вторую меру, определяющую радиус каждого сектора диаграммы. Такая круговая диаграмма также называется диаграммой направленности.

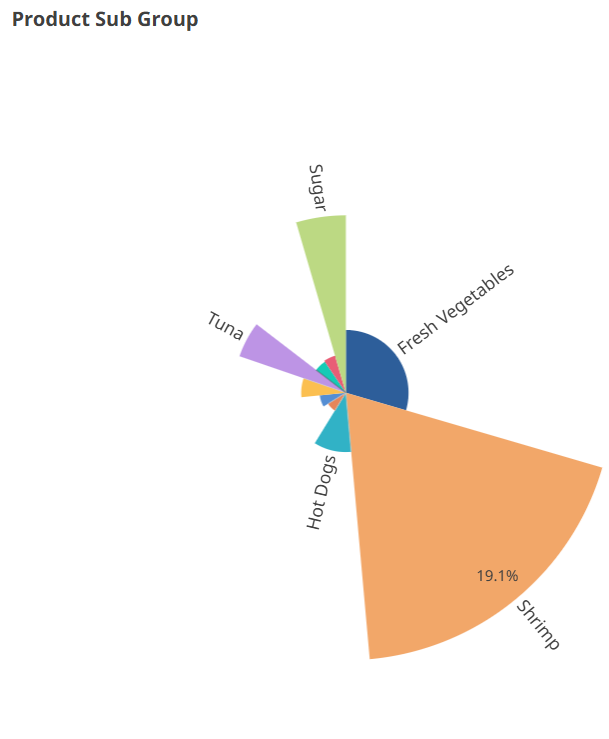

Продажи по подгруппам товаров в круговой диаграмме; радиус сектора определяется средним значением продаж согласно накладным
Если выбрано представление данных в виде секторов в круговой диаграмме, мера радиуса не поддерживает отрицательные значения, которые будут исключены. Представление в виде кольца поддерживает отображение отрицательных значений меры радиуса в направлении к центру круговой диаграммы.

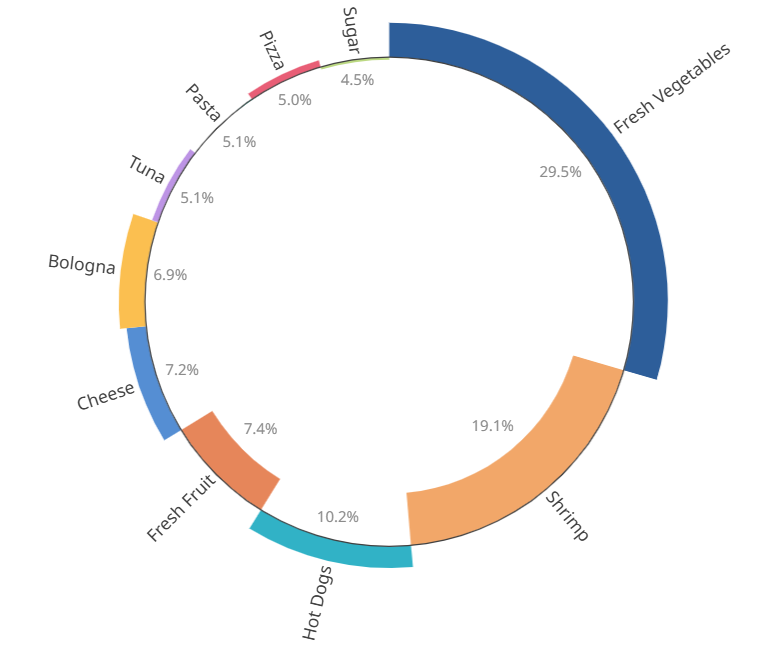

Продажи по подгруппам товаров в круговой диаграмме; мера радиуса содержит сравнение с продажами за прошлый год
Когда это следует использовать
Круговая диаграмма используется в основном для сравнения определенного сектора с общим итогом. Круговая диаграмма особенно полезна, когда имеется всего два сектора, например да/нет или в очереди/завершено.
Не рекомендуется сравнивать результаты двух круговых диаграмм.
Преимущества
Круговая диаграмма мгновенно дает представление о соотношениях, когда несколько секторов используются в качестве измерений. При использовании до 10 секторов круговая диаграмма обеспечивает их эффективное зрительное восприятие.
Недостатки
Могут возникнуть трудности при сравнении различных секторов круговой диаграммы, особенно если в диаграмме много секторов.
Круговая диаграмма занимает много места в сравнении со значениями, которые она показывает.
