Комбинированная диаграмма подходит для сравнения двух наборов значений мер, которые обычно трудно сравнивать из-за различий в масштабе. Это в основном линейчатая диаграмма в сочетании с линейным графиком.
Типичный пример — есть линейчатая диаграмма с цифрами продаж, и необходимо объединить эти цифры со значениями маржи (в процентном выражении). В обычной линейчатой диаграмме полосы для продаж будут отображаться как обычно, но значения маржи будут почти невидимы из-за очень большой разницы между числовыми значениями для продаж и маржей.

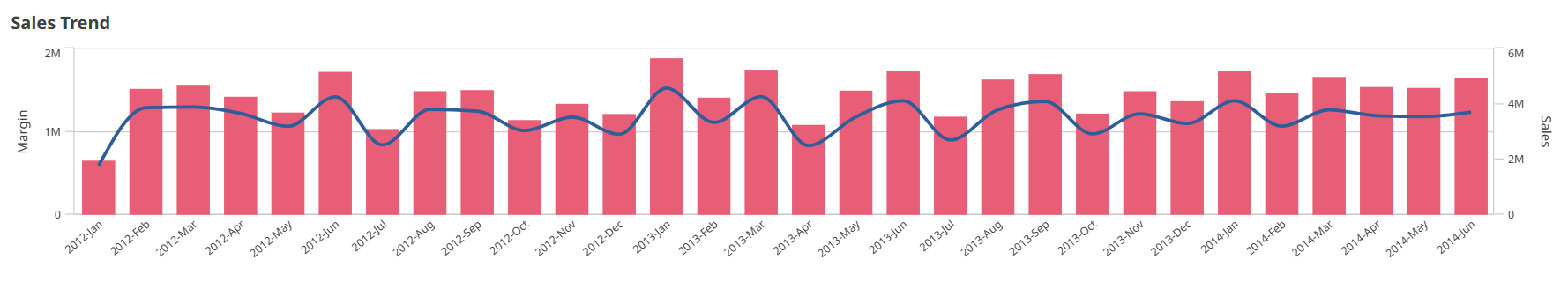

Вертикальная комбинированная диаграмма со значениями маржи (в процентном выражении) и полосами, представляющими значения продаж.
С помощью комбинированной диаграммы эти значения можно объединить по, например, использованию полос для значений продаж и линии для значений маржи. По умолчанию полосы имеют ось мер слева, а значения маржи имеют отдельную ось справа. Две меры используют одно и то же измерение (YearMonth).
Если все еще есть другая мера, например валовый объем продаж со значениями, которые находятся приблизительно в том же диапазоне, что и значения продаж, можно добавить третью меру в виде полосы и сгруппировать или собрать стопкой новые значения меры с теми же значениями продаж. Сгруппированные полоски позволяют выполнять сравнение двух и более элементов в одной категориальной группе. Полоски, распределенные по столбцам, сочетают полоски из разных групп, расположенные одна на другой, причем общая высота результирующей полоски представляет комбинированный результат.

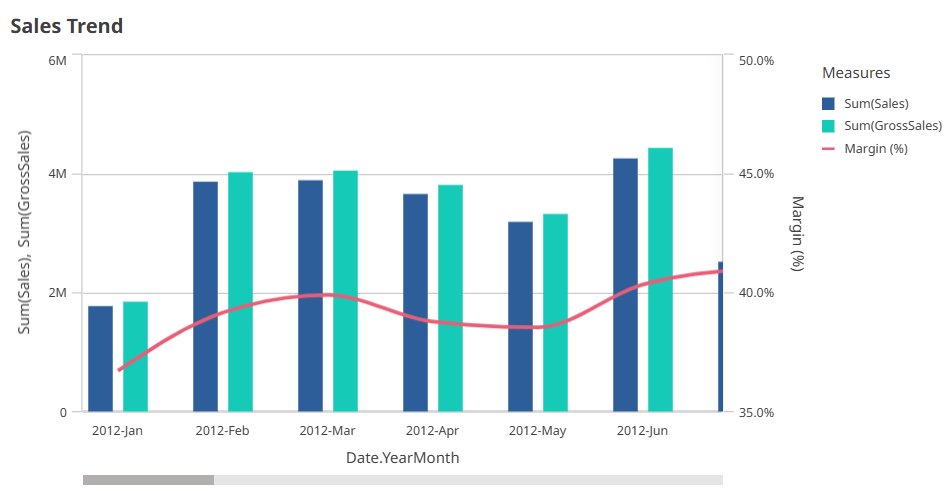

Комбинированная диаграмма с тремя мерами; значения маржи (в процентном выражении), полосы для значений продаж и мера, представляющая валовый объем продаж со значениями продаж.
Комбинированная диаграмма может отображаться только вертикально.
Когда это следует использовать
Благодаря возможности представлять различные масштабы мер, один слева и один справа, комбинированная диаграмма идеальна, когда нужно представить значения мер, которые обычно трудно объединить из-за значительной разницы диапазонов значений.

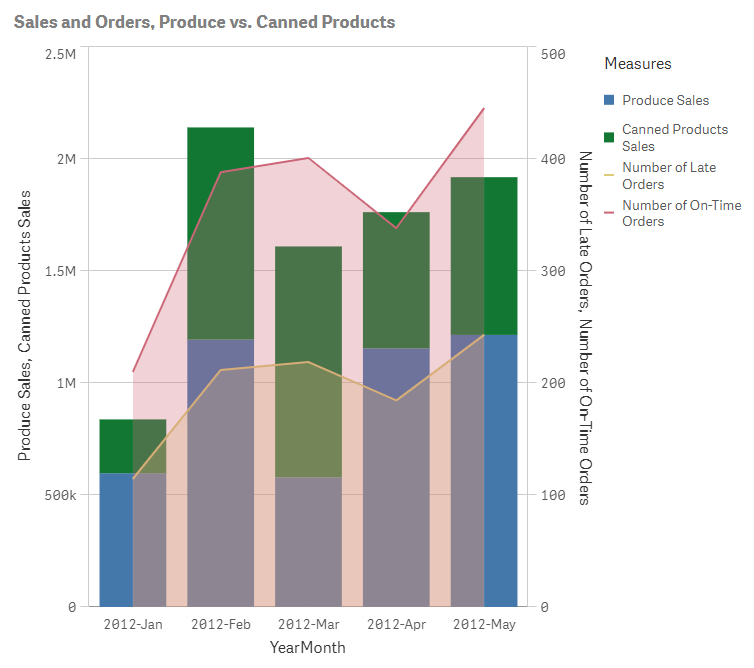

Но комбинированная диаграмма может также быть довольно полезной при сравнении значений одного диапазона. На рисунке выше комбинированная диаграмма имеет одну ось меры, но отношения между продажами и стоимостью категорий четко прослеживаются.
Преимущества
Комбинированная диаграмма — лучший выбор при объединении нескольких мер различных диапазонов значений.
Недостатки
Комбинированная диаграмма поддерживает только одно измерение, и поэтому ее нельзя использовать, когда нужно включить в визуализацию два и больше измерений.
Ограничения отображения
Отображение значений, выходящих за пределы диапазона
На панели свойств в расширенном режиме редактирования под элементом Вид можно выбрать ограничение для диапазона оси мер. Без ограничения диапазон будет автоматически включать самое высокое положительное значение и самое низкое отрицательное значение, но если задать ограничение, можно получить значения, превышающие это ограничение. Полоса, превышающая это ограничение, будет срезана по диагонали, чтобы показать, что значения выходят за пределы диапазона. Для значения точки диаграммы линии, выходящего за пределы диапазона, имеется стрелка, указывающая направление значения.
Отображение больших объемов данных на комбинированной диаграмме
Если для диаграммы используется непрерывное масштабирование, возможно отображение не более 2000 точек диаграммы. Фактическое максимальное количество точек в диаграмме зависит от распределения данных. Если количество точек диаграммы превышает этот фактический максимум, остальные точки не отображаются и не включаются в состав выборок на диаграмме.
Во избежание отображения ограниченных наборов данных можно либо сделать выборку, добавить фильтр либо использовать параметр пределов измерений на панели свойств в расширенном режиме редактирования.
Цвета и легенда
Когда в этой диаграмме используется раскрашивание по измерению, легенда может содержать максимум 100 уникальных измерений и 100 уникальных цветов.
