Il grafico combinato è adatto per il confronto di due set di valori di misura generalmente difficili da confrontare a causa delle differenze di scala. Si tratta fondamentalmente di un grafico a barre combinato con un grafico lineare. Il grafico combinato può essere visualizzato in senso verticale o orizzontale.
Un esempio tipico è quando si desidera combinare le cifre di vendita in un grafico a barre con i valori del margine (in percentuale). In un grafico a barre standard le barre relative alle vendite vengono visualizzate normalmente, mentre i valori del margine risultano quasi invisibili a causa della grande differenza tra i valori numerici per le vendite e per il margine.

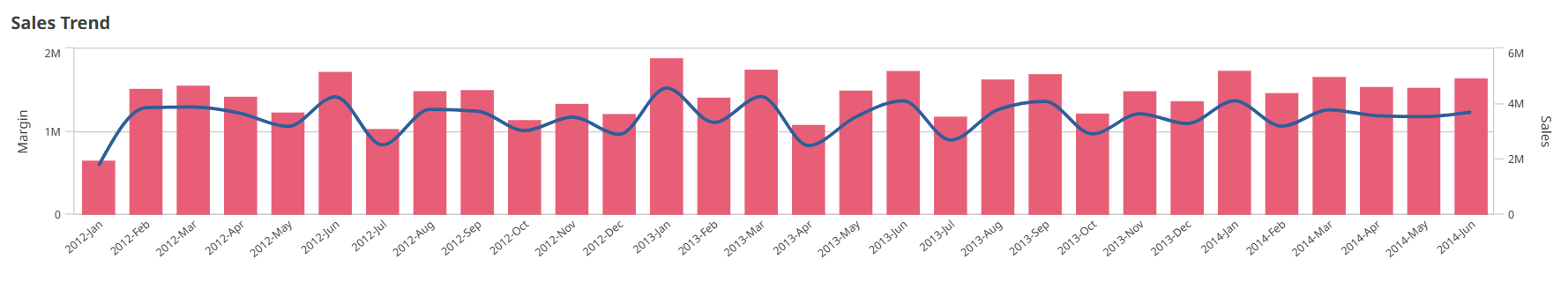

Un grafico combinato verticale con i valori dei margini (in percentuale) e le barre con le cifre relative alle vendite.
Con un grafico combinato è possibile combinare questi valori utilizzando, ad esempio, le barre per i valori di vendita e una linea per i valori del margine. Per impostazione predefinita, le barre presentano l'asse misura sul lato sinistro e i valori del margine presentano un asse separato sul lato destro. Le due misure utilizzano la stessa dimensione (YearMonth).
Se si dispone di un'altra misura, ad esempio le vendite lorde, con valori che rientrano approssimativamente nella stessa scala dei valori di vendita, è possibile aggiungere la terza misura come barre impilando o raggruppando i nuovi valori di misura con i valori di vendita. Con le barre raggruppate è possibile confrontare facilmente due o più voci nello stesso gruppo categorico. Le barre in pila combinano barre di gruppi differenti una sull'altra e l'altezza totale della barra risultante rappresenta il risultato combinato.

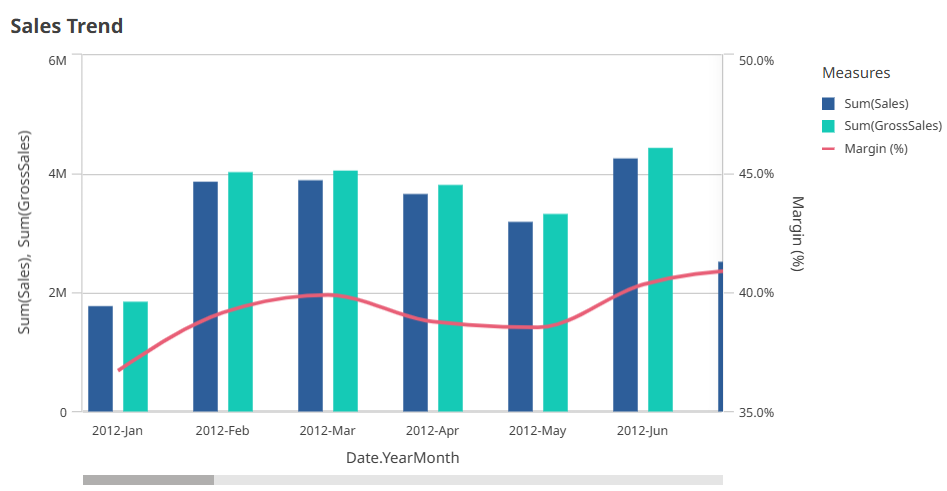

Un grafico combinato con tre misure; i valori di margine (in percentuale), barre con i dati di vendita e la misura Vendite lorde raggruppata con i valori di vendita.
Se si dispone di un'altra misura, ad esempio le vendite lorde, con valori che rientrano approssimativamente nella stessa scala dei valori di vendita, è possibile aggiungere la terza misura come barre impilando o raggruppando i nuovi valori di misura con i valori di vendita. Con le barre raggruppate è possibile confrontare facilmente due o più voci nello stesso gruppo categorico. Le barre in pila combinano barre di gruppi differenti una sull'altra e l'altezza totale della barra risultante rappresenta il risultato combinato.
Le misure di linea nel grafico combinato possono essere configurate come linee o aree.

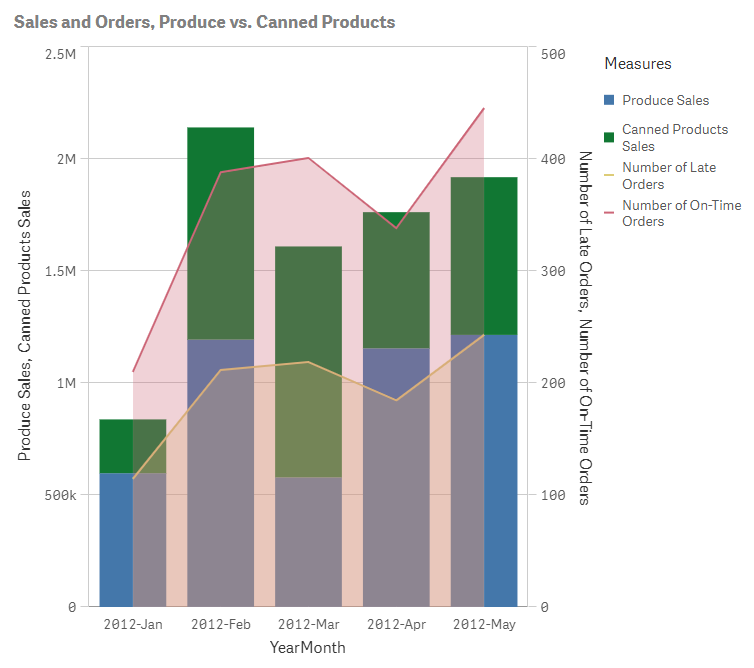

Un grafico combinato con barre in pila e due linee configurate come linee di area.
Quando utilizzare il grafico combinato
Grazie alla presenza di scale di misura diverse, una a sinistra e una a destra, il grafico combinato è ideale per quando si desidera presentare valori di misura generalmente difficili da combinare a causa della grande differenza negli intervalli di valori.
Tuttavia, un grafico combinato può rivelarsi utile anche per confrontare i valori dello stesso intervallo di valori. Nell'immagine precedente il grafico combinato presenta un unico asse misura, ma la relazione tra le due categorie vendite e costi è chiara.
Vantaggi
Il grafico combinato rappresenta la scelta migliore quando si combinano più misure di intervalli di valori diversi.
Svantaggi
Il grafico combinato supporta esclusivamente una dimensione e pertanto non può essere utilizzato quando occorre includere due o più dimensioni nella visualizzazione.
Limitazioni di visualizzazione
Visualizzazione di valori fuori scala
Nel pannello delle proprietà in Aspetto è possibile impostare un limite per la scala dell'asse della misura. Senza un limite la scala viene automaticamente impostata per includere il valore negativo minimo e positivo massimo, ma se si imposta un limite è possibile avere valori che superano tale limite. Una barra che supera il limite verrà tagliata in senso diagonale per mostrare che è fuori scala. Una freccia indicherà la direzione per un valore del punto dati della linea che si trova fuori scala.
Visualizzazione di una grande quantità di dati in un grafico combinato
Se il grafico usa una scala continua, è possibile visualizzare un massimo di 2.000 punti dati. Il numero massimo effettivo di punti dati nel grafico dipende dalla distribuzione dei dati. Oltre questo numero massimo effettivo di punti dati, i punti dati non vengono né visualizzati, né inclusi nelle selezioni effettuate nel grafico.
Per evitare di visualizzare set di dati limitati, è possibile effettuare una selezione, aggiungere un filtro o utilizzare i limiti di dimensioni nel pannello delle proprietà della modalità di modifica avanzata.
Colori e legenda
Quando l'applicazione del colore in base alla dimensione viene utilizzata in questo grafico, un massimo di 100 valori dimensione univoci e 100 colori univoci possono essere tracciati nella legenda.
