組合圖

組合圖適用於比較兩組通常因為刻度之間的差異而難以比較的量值。這基本上是結合折線圖的條形圖。

一個典型的範例是當您具有包含銷售數字的橫條圖,並且想要將這些數字與利潤值 (以百分比表示) 合併時。在一般條形圖中,銷售額的長條會如常顯示,但利潤值幾乎不可見,因為銷售額與利潤的數值之間存在很大差異。

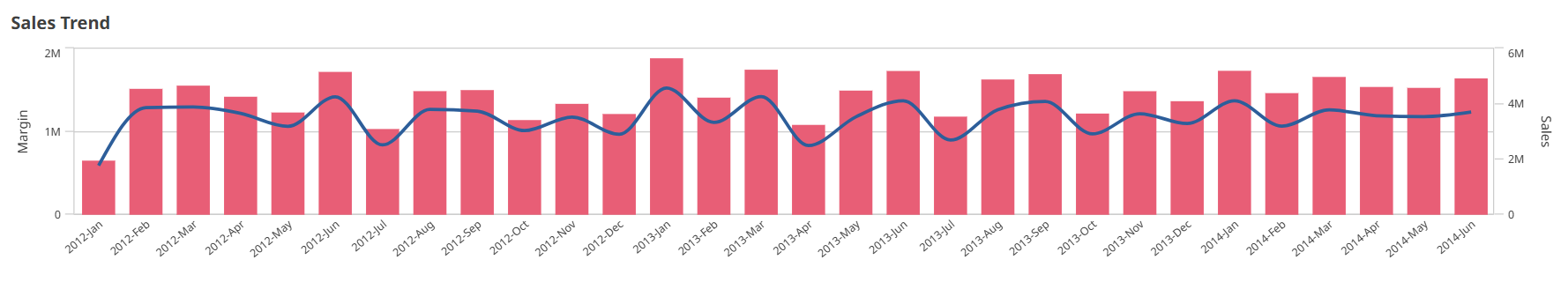

垂直組合圖含有邊界值 (以百分比表示) 而長條含有銷售額數字。

組合圖。

使用組合圖您可以組合這些值,例如,針對銷售額值使用長條,針對利潤值使用線條。預設情況下,長條在左側具有量值軸,利潤值在右側具有單獨的軸。兩個量值使用相同的維度 (年月)。

如果您還有其他量值 (例如,總銷售額) 與銷售額值大致在相同範圍值內,則可以將第三個量值新增為長條,並將新的量值與銷售額值進行堆疊或群組化。 使用分組的長條,您可以輕鬆比較同一類別群組中的兩個或以上項目。已堆疊的長條會在彼此之上組合不同組的長條,並且所產生的長條總高度代表組合的結果。

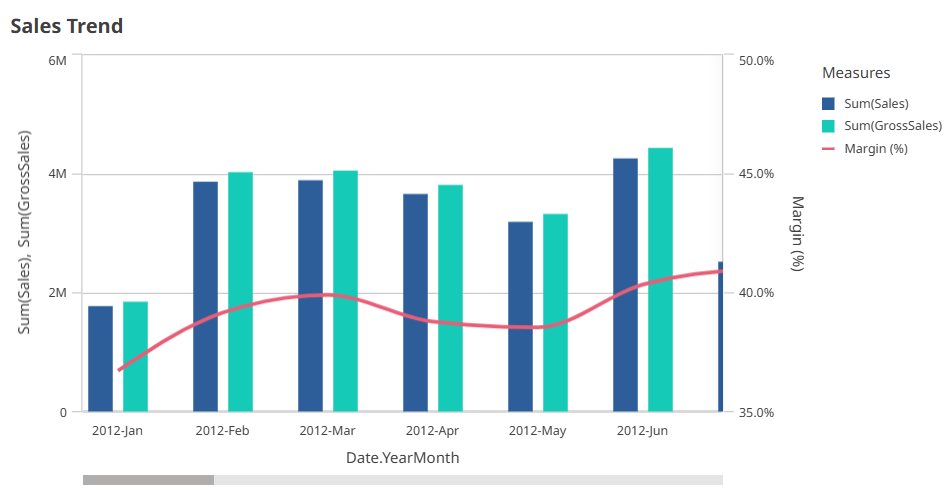

組合圖有三個量值;邊界值 (以百分比表示)、含有銷售額數字的長條以及以銷售值分組的量值「銷售總額」。

帶有三個量值的組合圖。

組合圖只能垂直顯示。

什麼情況下使用

組合圖可以具有不同的量值刻度,一個在左,一個在右,如果需要顯示因為值範圍的巨大差異而一般難以組合的量值時,組合圖是理想的選擇。

當比較同一值範圍的多個值時,組合圖也可以很有用。在上圖中,雖然組合圖只有一個量值軸,但兩個類別的銷售額和成本之間的關係一目了然。

優點

當要組合不同值範圍的幾個量值時,組合圖是最佳選擇。

缺點

組合圖只支援一個維度,因此如果需要在視覺化中包含兩個或多個維度時,不能使用組合圖。

顯示限制

顯示超出範圍的值

在進階編輯模式屬性面板中,您可以在外觀下為量值軸範圍設定限制。若沒有限制,該範圍會自動設定為包含最大的正數值和最小的負數值,但如果您設定限制,則可能會有值超出該限制。超出該限制的長條將會沿對角線切開,以表示它超出了範圍。對於超出範圍的線條資料點值,會有箭頭指示該值的方向。

在組合圖中顯示大量資料

若圖表使用連續刻度,則最多可以顯示 2000 個資料點。圖表中實際的資料點數量上限會受到資料發佈影響。如果超過這個實際的資料點數量上限,資料點不會顯示,也不會包含在圖表中選取的選項中。

若要避免顯示有限的資料集,您可在進階編輯模式屬性面板中進行選取、新增篩選或使用維度限制。

色彩和圖標

在此圖表中使用依維度著色時,最多只能在圖例上繪製 100 個唯一維度值和 100 個唯一色彩。
