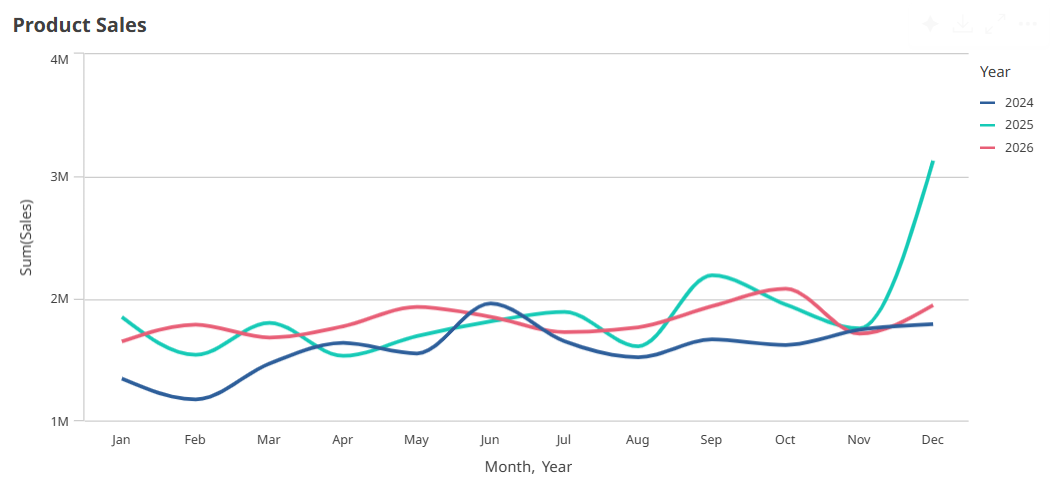

Il grafico lineare viene utilizzato per mostrare le tendenze nel corso del tempo. La dimensione è collocata sempre nell'asse delle X, mentre le misure sono collocate sempre nell'asse delle Y.
Il set di dati deve contenere almeno due punti dati per tracciare una linea. Un set di dati con un singolo valore viene visualizzato come un punto. È possibile riempire lo spazio sotto le linee utilizzando una visualizzazione del grafico lineare ad area.
Se si dispone di un set di dati in cui mancano i dati di un mese, i valori mancanti possono essere visualizzati nei modi seguenti:
- Come spazi vuoti
- Come connessioni
- Come zeri
Quando un mese è completamente assente nella sorgente dati, viene anche escluso dalla presentazione.
Casi di utilizzo
Il grafico lineare è principalmente adatto quando si desidera visualizzare le tendenze e i movimenti nel corso del tempo, nelle situazioni in cui i valori sono distanziati in modo omogeneo, ad esempio distribuiti in mesi, trimestri o anni fiscali.
Vantaggi
Il grafico lineare è di facile comprensione e offre una percezione immediata delle tendenze.
Svantaggi
L'utilizzo di molte linee in un grafico lineare rende il grafico troppo pieno e difficile da interpretare. Per questo motivo, è consigliabile evitare di utilizzare più di due o tre misure.
Attivazione o disattivazione della visualizzazione di dimensioni e misure a seconda di una condizione
È possibile mostrare o nascondere una dimensione o misura a seconda che una condizione sia vera o falsa. Ciò prende il nome di condizione di visualizzazione, la quale viene inserita sotto forma di espressione. La dimensione o misura viene visualizzata solo se l'espressione è valutata come vera. Se il campo è vuoto, la dimensione o misura viene visualizzata sempre. Espandere la dimensione o misura nella sezione Dati del pannello delle proprietà e inserire un'espressione sotto Mostra dimensione se o Mostra misura se.
Supponiamo di avere un set di dati con i campi Sales, Quarter, Year e Order Number, tra gli altri. È possibile configurare un grafico in modo tale che le vendite siano visualizzate con una dimensione basata sul tempo per le aggregazioni annuali. È possibile aggiungere una seconda dimensione per le aggregazioni trimestrali. Tuttavia, è possibile organizzare i dati in base a questa dimensione solo se il numero totale di ordini ricevuti dall'azienda ha raggiunto l'obiettivo di destinazione di 100.000 unità.
Procedere come indicato di seguito:
Nella modalità di modifica, attivare le opzioni avanzate.
Trascinare un grafico lineare dal pannello risorse sul foglio.
Aggiungere Quarter come dimensione.
Aggiungere Year come seconda dimensione dal pannello delle proprietà.
Ogni singolo anno nel modello dati diventa una linea separata nel grafico.
Aggiungere Sum(Sales) come misura.
Nel pannello delle proprietà, espandere la dimensione Manager. Sotto Mostra dimensione se, aggiungere la seguente espressione:
Count([Order Number])>100000
Se i dati contengono 50.000 record di ordini, il grafico non organizzerà le vendite in base al trimestre, poiché l'espressione è valutata come falsa. Se i dati contengono 100.000 o più record di ordini, unici, le vendite verranno organizzate in base sia a Year che Quarter.
Limitazioni di visualizzazione
Visualizzazione di un gran numero di valori di dimensione
Quando il numero di valori di dimensione supera la larghezza della visualizzazione, viene visualizzato un mini grafico con una barra di scorrimento. Lo scorrimento può essere eseguito utilizzando la barra presente nel mini grafico o, a seconda del dispositivo, utilizzando la rotellina del mouse o lo sfioramento a due dita. Quando viene utilizzato un numero di valori molto elevato, il mini grafico non visualizzerà tutti i valori presenti. Una versione condensata del mini grafico (con le voci in grigio) visualizzerà una panoramica dei valori, anche se i valori più bassi e quelli più alti rimarranno ancora visibili. Notare che per i grafici lineari con due dimensioni, il mini grafico è disponibile solo in modalità area in pila.
Grafico lineare con un grafico mini, poiché i valori delle dimensioni superano la larghezza della visualizzazione.
Visualizzazione di valori fuori scala
Nel pannello delle proprietà della modalità di modifica avanzata, in Aspetto, è possibile impostare un limite per la scala dell'asse della misura. Se non si definisce un limite, l'intervallo viene impostato automaticamente per includere il valore positivo massimo e negativo minimo ma, se si imposta un limite, è possibile che vi siano valori esterni a tale limite. Quando non è possibile visualizzare un valore del punto dati a causa dei limiti della scala, una freccia indicherà la direzione del valore.
Quando una linea di riferimento è fuori scala, viene visualizzata una freccia unitamente al numero di linee di riferimento fuori scala.
Visualizzazione di una grande quantità di dati in un grafico lineare
Se il grafico utilizza una scala continua, è possibile impostare il numero massimo di punti e linee visibili nella modalità di modifica avanzata. Nel pannello delle proprietà, andare a Presentazione. Regolare quanto segue:
Numero massimo punti visibili: Impostare il numero massimo di punti che verranno visualizzati. L'impostazione predefinita è 2.000. Il massimo è 50.000. Se si imposta un numero inferiore a 1.000, il grafico lineare si comporterà come se il massimo fosse di 1.000 punti visibili. Il numero massimo effettivo di punti dati nel grafico dipende dalla distribuzione dei dati e potrebbe essere inferiore al valore configurato nell'impostazione. Quando vi sono più punti dati rispetto al valore impostato, questi non vengono visualizzati né inclusi nelle selezioni realizzate nel grafico.
- Numero massimo righe visibili: Impostare il numero massimo di righe da visualizzare. L'impostazione predefinita è 12. Il massimo è 1.000.
Se ci sono più punti di dati rispetto al numero impostato in Massimo punti visibili, non si vedranno punti, ma solo linee. Se i punti visibili sono più di 5.000, le etichette non vengono visualizzate. Se il numero di righe è elevato, non tutte le righe verranno visualizzate o potrebbero sovrapporsi.
Se si dispone di un numero elevato di punti o linee, il rendering del grafico potrebbe richiedere più tempo quando si esegue lo zoom o la panoramica. Non è possibile effettuare selezioni durante il rendering del grafico lineare.
Un grafico lineare con un set di dati di grandi dimensioni. Questo grafico è impostato per visualizzare 50 linee e 20.000 punti dati.
Per evitare di visualizzare set di dati limitati, è possibile effettuare una selezione oppure utilizzare i limiti di dimensioni nel pannello delle proprietà.
