折线图

折线图用于显示一段时间内的趋势。维度始终位于 X 轴,度量始终位于 Y 轴。

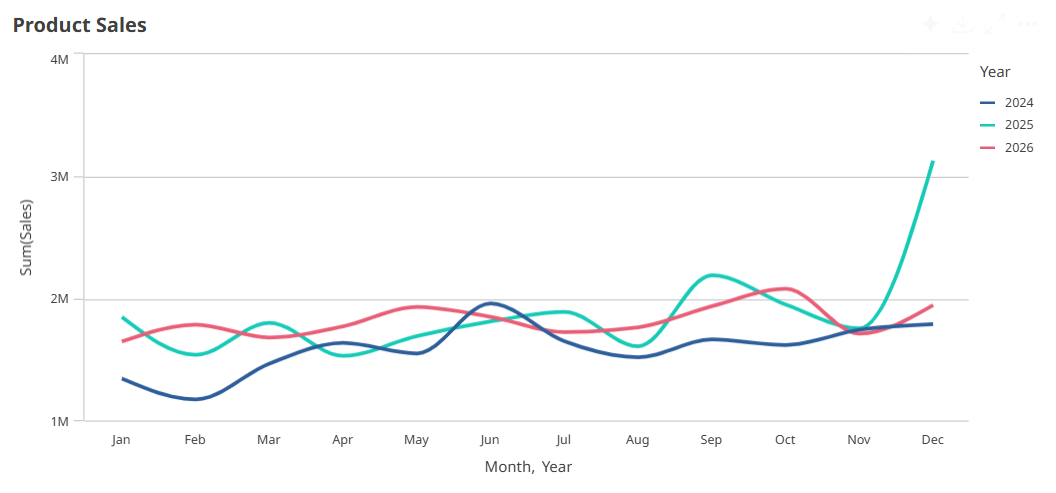

折线图。

数据集至少必须包含两个数据点才能绘制一条线。带有单个值的数据集显示为一个点。您可以使用面积折线图可视化来填充线下的空间。

如果您拥有缺少某些月份的数据的数据集,则可以选择下列选项显示缺失值:

  • 作为空距
  • 作为接线
  • 作为零值

如果某个月份并不存在于所有数据源中,则表示已从演示中将其排除。

适用场景

折线图主要适用于以下情况:当您想要实现一段时间内的趋势和移动可视化时,其中需均匀间隔维度值(例如月、季或财政年)。

优势

折线图易于理解,并可即时感知趋势。

劣势

在折线图中使用多个线形会导致折线图混乱,难以解释。因此,需避免使用两三个以上的度量。

根据条件显示或隐藏维度和度量

您可根据条件为 true 或 false 来显示或隐藏维度或度量。这被称为显示条件,并作为表达式输入。只有当表达式的计算结果为 true 时,才会显示维度或度量。如果此字段为空,则始终显示维度或度量。在属性面板的数据部分中展开维度或度量,然后在显示维度条件显示度量值条件下输入表达式。

信息注释如果条形图中的任何维度使用显示条件,则禁用条形图或折线图的自定义工具提示。
信息注释如果折线图中的任何维度或度量使用显示条件,则时间序列预测不可用。

假设您有一个包含字段 SalesQuarterYearOrder Number 以及其他字段的数据集。您可以配置您的图表,使销售额沿着年度汇总的基于时间的维度显示。您可以为季度汇总添加第二个维度,但只有当您的公司收到的订单总数达到 100,000 的目标时,才能按此维度组织数据。

  1. 在编辑模式下,启用高级选项。

  2. 将折线图从资产面板拖动到工作表上。

  3. Quarter 作为维度添加。

  4. 从属性面板添加 Year 作为第二维度。

    数据模型中的每一个不同年份都会成为图表中的一条单独的线。

  5. Sum(Sales) 作为度量添加。

  6. 在属性面板中,展开维度 Manager。在显示维度条件下,添加以下表达式:

    Count([Order Number])>100000

如果您的数据包含 50000 条订单记录,则图表将不会按季度组织销售,因为该表达式的评估结果为 false。如果数据包含 100,000 条或更多的订单记录,则销售额将按 YearQuarter 组织。

显示限制

显示大量维度值

当维度值的数量超过可视化的宽度时,会显示一个带有滚动条的小型图表。可以使用小型图表中的滚动条进行滚动,或根据使用的设备使用滚轮或用两个手指轻扫。如果使用值的较大数,则小型图表将不再显示所有值。相反,浓缩版小型图表(项目显示为灰色)显示值的概览,但颜色深度非常低,非常高的值仍然可见。  请注意,对于二维折线图,迷你图仅在堆叠区域模式下可用。

小图表折线图,因为维度值超出可视化的宽度。

小图表折线图。

显示超出范围的值

在高级编辑模式的属性面板中的外观下,可以设置度量轴范围限制。如果没有限制,则此范围自动设置为包含最大正值和最小负值,但是,如果设置限制,则您可能有超出该限制的值。如果因范围限制不能显示某数据点值,则箭头会指示值的方向。

当基准线超出范围时,一个箭头将与超出范围的基准线数量一起显示。

在折线图中显示大量数据

如果图表使用连续比例,则可以在高级编辑模式下设置可见点和线的最大数量。在“属性”面板中,转到演示文稿。然后调节以下方面:

  • 最大可见点数:设置将显示的最大点数。默认为 2,000。最大值为 50,000。如果将数字设置为小于 1,000,折线图将表现为最大值为 1,000 个可见点。图表中数据点的实际最大数量受数据分布的影响,可能低于使用此设置配置的值。当数据点的数量超过您设置的值时,数据点既不会显示,也不会包含在图表中所做的选择中。

  • 最大可见行数:设置将显示的最大气线数。默认为 12。最大值为 1,000。

如果数据点多于最大可见点数中设置的数量,则将看不到任何点,只有线。如果可见点超过 5,000 个,则不会显示标签。如果您有大量行,则不会显示所有行,或者行可能重叠。

如果您有大量的点或线,缩放或平移时可能需要更长的时间来渲染图表。无法在渲染折线图时进行选择。

具有大数据集的折线图。此图表设置为显示 50 行和 20000 个数据点。

有许多线的折线图。

要避免显示有限的数据集,可以做出选择或在属性面板中使用维度限制。
