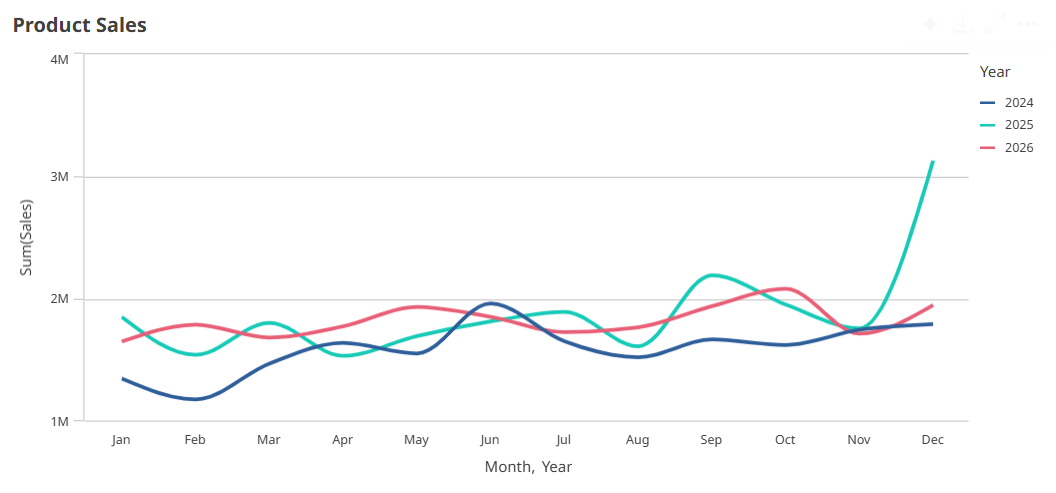

Линейный график используется для отображения трендов в динамике по времени. Измерение всегда располагается по оси X, а меры — по оси Y.
Набор данных должен состоять из как минимум двух точек диаграммы, чтобы прочертить линию. Набор данных с одиночным значением отображается как точка. Можно заполнить пространство под линиями, используя визуализацию линейного графика с областями.
Если в вашем наборе данных данные для определенного месяца отсутствуют, вы можете показать эти отсутствующие значения несколькими способами:
- Показать в виде пробелов
- Показать в виде соединений
- Показать в виде нулей
Если месяц отсутствует в источнике данных вовсе, он также исключается из представления.
Когда это следует использовать
Линейный график удобен главным образом при необходимости визуализировать тренды и движения во времени, где значения измерений равномерно распределены, например месяцы, кварталы или финансовые годы.
Преимущества
Линейный график удобен для восприятия и сразу дает представление о трендах.
Недостатки
Использование нескольких линий на линейном графике перегружает его и затрудняет интерпретацию. По этой причине не используйте больше двух-трех мер.
Отображение или скрытие измерений и мер в зависимости от условия
Измерение или меру можно показать или скрыть в зависимости от того, истинно условие или ложно. Это называется условием показа, оно вводится в виде выражения. Измерение или мера отображается только в том случае, если выражение оценивается как истинное. Если поле пустое, измерение или мера отображается всегда. Разверните измерение или меру в разделе Данные на панели свойств и введите выражение в поле Показать измерение, если или Показать меру, если.
Предположим, что имеется набор данных с полями Sales, Quarter, Year и Order Number помимо прочих. Можно настроить диаграмму таким образом, чтобы продажи отображались вместе с измерением на основе времени. Можно добавить второе измерение для квартальных агрегаций, но данные будут упорядочиваться по этому измерению, только если общее количество заказов, полученных компанией, достигло целевого уровня — 100 000.
Выполните следующие действия.
В режиме изменения включите расширенные параметры.
С панели ресурсов перетащите линейный график на лист.
Добавьте Quarter как измерение.
Добавьте с панели свойств Year в качестве измерения.
Каждый отдельный год в модели данных становится отдельной линией на графике.
Добавьте Sum(Sales) как меру.
На панели свойств разверните измерение Manager. В поле Показать измерение, если добавьте следующее выражение:
Count([Order Number])>100000
Если данные содержат 50 000 записей заказов, график не будет упорядочивать продажи по кварталу, так как выражение оценивается как ложное. Если данные содержат 100 000 или больше записей заказов, продажи будут упорядочены по Year и Quarter.
Ограничения отображения
Отображение большого количества значений измерений
Когда число значений измерения превышает ширину визуализации, отображается минидиаграмма с полосой прокрутки. Прокрутку можно выполнять с помощью полосы прокрутки в минидиаграмме или, в зависимости от используемого устройства, с помощью колеса прокрутки или проведением двумя пальцами. Если используется большое количество значений, в минидиаграмме больше не отображаются все значения. Вместо этого в сжатой версии минидиаграммы (элементы обозначены серым цветом) отображается обзор значений, но самое высокое и самое низкое значения видны. Обратите внимание, что для линейных графиков с двумя измерениями в режиме области со значениями стопкой доступна только мини-диаграмма.
Линейный график с мини-диаграммой, так как значения измерения выходят за пределы ширины визуализации.
Отображение значений, выходящих за пределы диапазона
На панели свойств в расширенном режиме редактирования под элементом Вид можно выбрать ограничение для диапазона оси мер. Без ограничения диапазон будет автоматически включать самое высокое положительное значение и самое низкое отрицательное значение, но если задать ограничение, можно получить значения, превышающие это ограничение. Если значение точки диаграммы не отображается в связи с пределами диапазона, стрелка указывает направление значения.
Если опорная линия выходит за пределы диапазона, стрелка отображается вместе с числом опорных линий, выходящих за пределы диапазона.
Отображение больших объемов данных в линейном графике
Если в диаграмме используется непрерывное масштабирование, можно задать максимальное количество видимых точек и линий в расширенном режиме редактирования. На панели свойств выберите Представление. Затем скорректируйте следующие настройки:
Макс. количество видимых точек: задается максимальное количество точек для отображения. Значение по умолчанию — 2000. Максимальное значение — 50 000. Если задано количество меньше 1000, линейный график будет вести себя так, как будто 1000 — это максимальное количество видимых точек. Фактическое максимальное количество точек в диаграмме зависит от распределения данных, оно может быть меньше значения, заданного этим параметром. Когда количество точек диаграммы превышает заданное значение, остальные точки не отображаются и не включаются в выборки, создаваемые в диаграмме.
- Макс. количество видимых линий: задается максимальное количество линий для отображения. Значение по умолчанию — 12. Максимальное значение — 1000.
Если количество точек данных превышает заданное значение Макс. количество видимых точек, будут отображаться только линии. Если имеется больше 5000 видимых точек, то метки не будут отображаться. Если имеется большое количество строк, то будут отображаться не все линии, либо линии будут накладываться друг на друга.
Если имеется большое количество точек или линий, при изменении масштаба или панорамировании может потребоваться больше времени для рендеринга графика. Нельзя создавать выборки, когда выполняется рендеринг линейного графика.
Линейный график с большим набором данных. Этот график настроен для отображения 50 линий и 20 000 точек диаграммы.
Во избежание отображения ограниченных наборов данных можно либо сделать выборку, либо использовать параметр пределов измерений на панели свойств.
