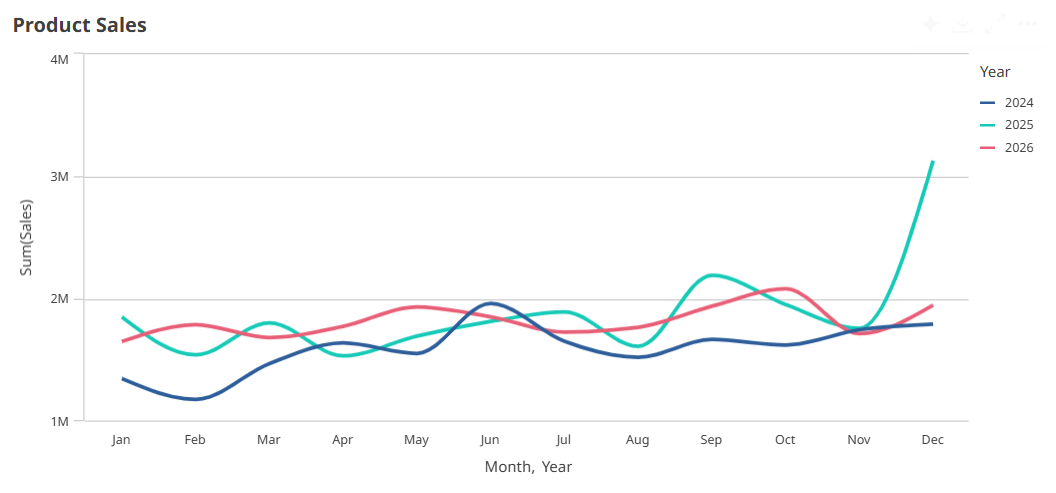

Wykres liniowy

Wykres liniowy służy do pokazywania trendów w czasie. Wymiar zawsze znajduje się na osi x, a miara jest zawsze na osi y.

W celu narysowania linii zestaw danych musi obejmować co najmniej dwa punkty danych. Zestaw danych z wartością pojedynczą jest wyświetlany jako punkt.Przestrzeń pod liniami możesz wypełnić za pomocą wizualizacji wykresu liniowego.

Jeśli istnieje zestaw danych, w którym brakuje danych za pewien miesiąc, wówczas dostępne są następujące opcje przedstawienia brakujących wartości:

• W postaci przerw
• W postaci połączeń
• W postaci zer

Gdy źródło danych nie zawiera konkretnego miesiąca, jest on również wykluczany z prezentacji.

Kiedy używać

Wykres liniowy jest szczególnie użyteczny, gdy wymagane jest wizualizowanie trendów i przesunięć w czasie, a wartości wymiaru są równo rozmieszczone — przykładem mogą być miesiące, kwartały lub lata obrotowe.

Zalety

Wykres liniowy jest łatwy w interpretacji i umożliwia natychmiastowy rozpoznanie trendów.

Wady

Użycie więcej niż kilku linii na wykresie liniowym powoduje, że wykres jest zaśmiecony, a jego interpretowanie jest utrudnione. Z tego powodu należy unikać używania więcej niż dwóch lub trzech miar.

Pokazywanie lub ukrywanie wymiarów i miar w zależności od warunku

Wymiar lub miarę można pokazywać lub ukrywać w zależności od tego, czy warunek jest spełniony, czy nie. Jest to znane jako warunek wyświetlania i wprowadzane jako wyrażenie. Wymiar lub miara są pokazywane tylko wtedy, gdy wyrażenie w tym polu zostanie ocenione jako prawdziwe. Jeśli to pole jest puste, wymiar lub miara są zawsze pokazywane. Rozwiń wymiar lub miarę w sekcji Dane panelu właściwości i wprowadź wyrażenie w obszarze Pokaż wymiar, jeżeli lub Pokaż miarę, jeżeli.

Załóżmy, że masz zestaw danych zawierający między innymi pola Sales, Quarter, Year i Order Number. Wykres można skonfigurować tak, by sprzedaż była wyświetlana wzdłuż wymiaru czasowego na potrzeby agregacji rocznych. Możesz dodać drugi wymiar na potrzeby agregacji kwartalnych, ale organizować dane według tego wymiaru tylko wtedy, gdy łączna liczba zamówień otrzymanych przez firmę osiągnie cel w wysokości 100 000.

Wykonaj następujące czynności:

1. W trybie edycji włącz opcje zaawansowane.

2. Z panelu zasobów przeciągnij wykres liniowy do arkusza.

3. Dodaj Quarter jako wymiar.

4. Dodaj Year jako drugą miarę z panelu właściwości.

   Poszczególne lata w modelu danych stają się osobną linią na wykresie.

5. Dodaj Sum(Sales) jako miarę.

6. W panelu właściwości rozwiń wymiar Manager. W obszarze Pokaż wymiar, jeżeli dodaj następujące wyrażenie:

   Count([Order Number])>100000

Jeśli dane będą zawierać 50 000 rekordów zamówień, wykres słupkowy nie będzie porządkował danych sprzedaży według kwartałów, ponieważ wyrażenie jest oceniane jako fałszywe. Jeśli dane będą zawierać 100 000 lub więcej rekordów zamówień, dane sprzedaży zostaną uporządkowane według obu wymiarów Year i Quarter.

Ograniczenia wyświetlania

Wyświetlanie dużych liczb wartości wymiaru

Gdy liczba wartości wymiaru przekroczy szerokość wizualizacji, wówczas wyświetlany jest wykres miniaturowy z paskiem przewijania. W celu przewijania można użyć paska przewijania na wykresie miniaturowym albo — w zależności od rodzaju używanego urządzenia — skorzystać z kółka przewijania albo przeciągać wyświetlaną zawartość dwoma palcami. Gdy używana jest duża liczba wartości, wówczas na wykresie miniaturowym nie są widoczne wszystkie te wartości. Zamiast tego widoczna jest ograniczona wersja wykresu miniaturowego (z elementami w kolorze szarym), w ramach której wyświetlany jest przegląd wartości (nadal jednak widoczne są wartości bardzo niskie i bardzo wysokie).  W przypadku wykresów liniowych z dwoma wymiarami miniwykres jest dostępny tylko w trybie skumulowanym warstwowym.

Wyświetlanie wartości spoza zakresu

W panelu właściwości zaawansowanego trybu edycji w obszarze Wygląd można ustawić limit dla zakresu osi miary. W przypadku braku limitu zakres jest ustawiany w taki sposób, aby obejmował najwyższą dodatnią i najniższą ujemną wartość, ale jeśli limit zostanie ustawiony, wówczas mogą istnieć wartości, które będą go przekraczać. Gdy nie jest możliwe wyświetlenie wartości punktu danych z powodu limitów zakresu, wówczas strzałka wskazuje kierunek, w jakim znajduje się ta wartość.

Gdy linia odniesienia jest poza zakresem, strzałka jest wyświetlana razem z liczbą linii odniesienia poza zakresem.

Wyświetlanie dużych ilości danych na wykresie liniowym

Aby uniknąć wyświetlania ograniczonych zestawów danych, możesz wykonać selekcję albo użyć limitów wymiaru w panelu właściwości.
