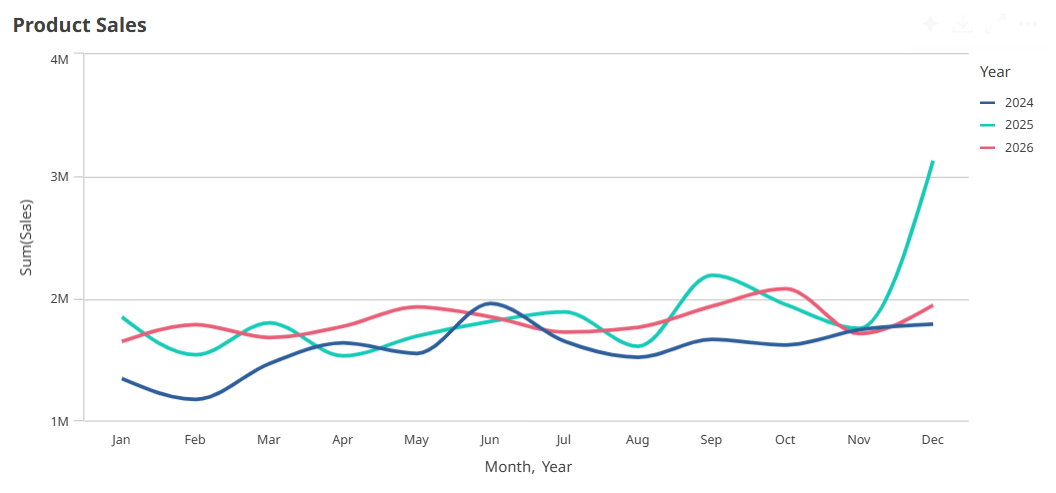

O gráfico de linhas é usado para mostrar tendências ao longo do tempo. A dimensão está sempre no eixo x e as medidas no eixo y.
O seu conjunto de dados deve ter pelo menos dois pontos de dados para desenhar uma linha. Um conjunto de dados com um valor único é exibido como um ponto. Você pode preencher o espaço abaixo das linhas usando uma visualização de gráfico de linhas de área.
Se você tiver um conjunto de dados sem dados para um determinado mês, existem as seguintes opções para mostrar os valores ausentes:
- Como espaços
- Como conexões
- Como zeros
Quando um mês não está presente na fonte de dados, também é excluído da apresentação.
Quando usar
O gráfico de linhas é adequado principalmente quando você deseja visualizar tendências e movimentos ao longo do tempo em que os valores da dimensão são uniformemente espaçados, como meses, trimestres ou anos fiscais.
Vantagens
O gráfico de linhas é fácil de entender e dá uma percepção imediata das tendências.
Desvantagens
Usar mais de algumas linhas torna o gráfico de linhas confuso e difícil de interpretar. Por esse motivo, evite usar mais que duas ou três medidas.
Mostrando ou ocultando dimensões e medidas dependendo de uma condição
Você pode mostrar ou ocultar uma dimensão ou medida dependendo de uma condição ser verdadeira ou falsa. Isso é conhecido como condição de exibição e é inserido como uma expressão. A dimensão ou medida apenas será mostrada se a expressão for avaliada como verdadeira. Se esse campo estiver vazio, a dimensão ou medida sempre será mostrada. Expanda a dimensão ou medida na seção Dados do painel de propriedades e insira uma expressão em Mostrar dimensão se ou Mostrar medida se.
Digamos que você tenha um conjunto de dados com os campos Sales, Quarter, Year e Order Number, entre outros. Você pode configurar seu gráfico de forma que as vendas sejam exibidas ao longo de uma dimensão baseada em tempo para agregações anuais. Você pode adicionar uma segunda dimensão para agregações trimestrais, mas somente poderá organizar os dados com base nessa dimensão se o número total de pedidos recebidos pela sua empresa tiver atingido a meta de 100.000.
Faça o seguinte:
No modo de edição, ative as opções avançadas.
Arraste um gráfico de linhas do painel de ativos até a pasta.
Adicione Quarter como uma dimensão.
Adicione Year como uma segunda dimensão no painel de propriedades.
Cada ano distinto no modelo de dados torna-se uma linha separada no gráfico.
Adicione Sum(Sales) como uma medida.
No painel de propriedades, expanda a dimensão Manager. Em Mostrar dimensão se, adicione a seguinte expressão:
Count([Order Number])>100000
Se os seus dados contiverem 50.000 registros de pedidos, o gráfico não organizará as vendas por trimestre, pois a expressão é avaliada como falsa. Se os dados contiverem 100.000 ou mais registros de pedidos, as vendas serão organizadas por Year e Quarter.
Limitações de exibição
Exibindo números grandes de valores de dimensão
Quando o número de valores de dimensão excede a largura da visualização, um minigráfico com uma barra de rolagem é exibido. Você pode rolar usando a barra de rolagem do minigráfico ou, dependendo do seu dispositivo, o botão de rolagem ou passando dois dedos. Quando um número maior de valores é usado, o minigráfico não exibe todos os valores. Em vez disso, uma versão condensada do minigráfico (com os itens em cinza) mostra uma visão geral dos valores, mas os valores muito baixos e muito altos ainda são visíveis. Observe que, para gráficos de linhas com duas dimensões, o minigráfico só está disponível no modo de área empilhada.
Gráfico de linhas com um minigráfico, pois os valores de dimensões excedem a largura da visualização.
Exibindo valores fora do intervalo
No painel de propriedades do modo de edição avançada, em Aparência, você pode definir um limite para o intervalo do eixo de medida. Sem um limite, o intervalo é configurado automaticamente para incluir o maior valor positivo e o menor negativo, mas se você configurar um limite, pode haver valores que o excedam. Quando o valor do ponto de dados não pode ser exibido, devido aos limites de intervalo, uma seta indica a direção do valor.
Quando uma linha de referência está fora do intervalo, uma seta é exibida junto com o número de linhas de referência que estão fora do intervalo.
Exibindo quantidades grandes de dados em um gráfico de linhas
Se o gráfico usar uma escala contínua, você poderá definir o número máximo de pontos e linhas visíveis no modo de edição avançado. No painel de propriedades, vá para Apresentação. Em seguida, ajuste o seguinte:
Máximo de pontos visíveis: Defina o número máximo de pontos que serão exibidos. O padrão é 2.000. O máximo é 50.000. Se você definir um número menor que 1.000, o gráfico de linhas se comportará como se o máximo fosse 1.000 pontos visíveis. O número máximo real de pontos de dados no gráfico é afetado pela distribuição dos dados e pode ser inferior ao valor configurado com esta configuração. Quando há mais pontos de dados do que o valor definido, os pontos de dados não são exibidos nem incluídos nas seleções feitas no gráfico.
- Máximo de linhas visíveis: Defina o número máximo de linhas que serão exibidas. O padrão é 12. O máximo é 1.000.
Se houver mais pontos de dados do que o número definido em Máximo de pontos visíveis, você não verá pontos, apenas linhas. Se houver mais de 5.000 pontos visíveis, os rótulos não serão exibidos. Se você tiver muitas linhas, nem todas elas serão exibidas ou as linhas poderão se sobrepor.
Se você tiver muitos pontos ou linhas, poderá levar mais tempo para renderizar o gráfico ao usar zoom ou panorâmica. Você não pode fazer seleções quando o gráfico de linhas está sendo renderizado.
Um gráfico de linhas com um conjunto de dados grande. Esse gráfico está configurado para exibir 50 linhas e 20.000 pontos de dados.
Para evitar a exibição de conjuntos de dados limitados, você pode fazer uma seleção ou usar limites de dimensão no painel de propriedades.
