Line

Line コントロールを使用してシートに線を追加します。

Line コントロールを使用すると、シートに垂直線と水平線を追加できます。線は、点線または実線にできます。

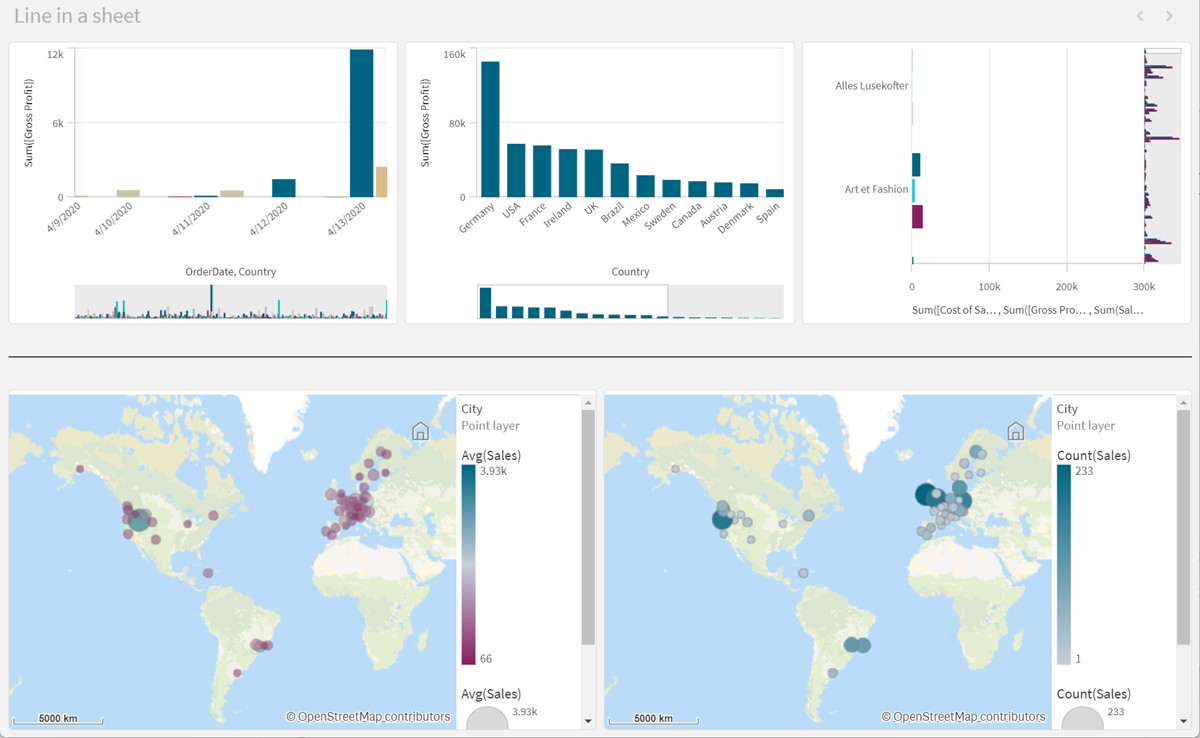

ビジュアライゼーションを分割するシートの線

シートを水平に分割する線。線の上に 3 つの棒グラフ、線の下に 2 つのマップ チャートがあります。

使用に適しているケース

Line コントロールは、シート オブジェクトのグループ化または分割や、シートを装飾して視覚的な魅力を向上させるのに役立ちます。

線の作成

  1. 詳細編集モードのアセット パネルから、[カスタム オブジェクト] > Dashboard bundle を開き、Line オブジェクトをシートにドラッグします。
  2. グリッド上の Line を調整します。
  3. プロパティ パネルの [プレゼンテーション] の [方向] で、[垂直] または [水平] を選択します。
  4. [配置] で、次を選択します。

    1. 先頭: グリッド上の Line の左 (垂直方向) または上 (水平方向) に線が配置されます。

    2. 中央: グリッド上の Line の中心に線が配置されます。

    3. 末尾: グリッド上の Line の右または下に線が配置されます。

  5. [ストローク] で、次の線のスタイル オプションを設定します。
    • : 線の色を選択します。
    • : 線の幅を設定します。
    • 破線: 実線または破線を設定します。破線の場合、次のオプションを使用できます。
      • 破線の長さ: 破線の長さを設定します。
      • 破線の間隔: 破線の間隔を設定します。
  6. 必要に応じて、タイトル、サブタイトル、脚注を追加するには、 [基本設定] で [タイトルを表示] を選択します。

Line コントロールのスタイル指定

[詳細オプション] をオンにすると、プロパティ パネルの [外観] に多数のスタイル指定オプションが表示されます。

チャートのスタイル指定をさらにカスタマイズするには、[スタイル] > [プレゼンテーション] で [スタイル指定] をクリックします。スタイル指定パネルの [基本設定] には、さまざまなセクションがあります。各セクションの横にある をクリックすると、スタイルをリセットできます。

テキストのカスタマイズ

[スタイル] > [基本設定] で、タイトル、サブタイトル、脚注のテキストを設定できます。これらの要素を非表示にするには、[タイトルを表示] をオフにします。

チャートの異なるラベルの可視性は、チャートごとの設定とラベル表示オプションによって異なります。これらはプロパティ パネルで構成できます。

チャートに表示されるテキストのスタイルを指定できます。

  1. [詳細オプション] をクリックします。

  2. プロパティ パネルで、 [スタイル] セクションを展開します。

  3. [外観] > [プレゼンテーション] で、[スタイル指定] をクリックします。

  4. [基本設定] タブで、次のテキスト要素のフォント、強調スタイル、フォント サイズ、色を設定します。

    • タイトル

    • サブタイトル

    • 脚注

背景のカスタマイズ

チャートの背景をカスタマイズできます。背景は、色と画像で設定できます。

  1. [詳細オプション] をクリックします。

  2. プロパティ パネルで、 [スタイル] セクションを展開します。

  3. [スタイル] > [プレゼンテーション] で、[スタイル指定] をクリックします。

  4. スタイル指定パネルの [一般] タブでは、背景色 (単一色または数式) を選択できます。メディア ライブラリまたは URL から画像を背景に設定することもできます。

    情報メモ

    URL から背景画像を追加するには、URL のオリジンをテナントのコンテンツ セキュリティ ポリシーの許可リストに追加する必要があります。img-src の [ディレクティブ] を使用してオリジンを追加する必要があります。これはテナント管理者によって実行されます。

    詳細については、「CSP エントリの作成」を参照してください。

    背景色を使用する場合は、スライダーを使用して背景の不透明度を調整します。

    背景画像を使用する際、画像のサイズや位置を調整できます。

境界線と影のカスタマイズ

チャートの境界線と影をカスタマイズできます。

  1. [詳細オプション] をクリックします。

  2. プロパティ パネルで、 [スタイル] セクションを展開します。

  3. [外観] > [プレゼンテーション] で、[スタイル指定] をクリックします。

  4. スタイル パネルの [一般] タブの [境界線] で、 [枠線] のサイズを調整してチャートの周囲の境界線を増減します。

  5. 境界線の色を選択します。

  6. [角の半径] を調整して、境界線の丸みを制御します。

  7. [一般] タブの [] で、影のサイズと色を選択します。 影を消す場合は、 [None] (なし) を選択します。

制限事項

Line には次の制限があります。

  • 別々の Line コントロールの線を一緒に接続することはできません。シートに交差する線を入れる場合は、シートに線を入れた背景画像を代わりとして使うことを検討してください。
