Hinzufügen von Diagrammen als Bilder zu Ihrer HTML-Vorlage

Sie können ein Diagramm als Bild zur HTML-Berichtsvorlage hinzufügen. Das Diagramm verwendet die Daten aus dem neuesten Ladevorgang der App.

Ein Diagramm-Bild wird als img-Element zum HTML-Vorlagencode hinzugefügt. Das Bild wird auch als Objekt im Objektfenster hinzugefügt, zu dem Sie jederzeit zurückkehren können, um es zu bearbeiten und wiederzuverwenden.

Wenn Sie ein Diagramm auswählen, aktualisieren Sie die Liste der verfügbaren Diagramme über die Qlik Sense App, indem Sie auf Laden klicken.

Gehen Sie folgendermaßen vor:

  1. Setzen Sie den Cursor im HTML-Designer an die Position im Code, an der Sie das Bild einfügen möchten.

  2. Klicken Sie im HTML-Designer im Objektfenster auf Diagrammobjekt.

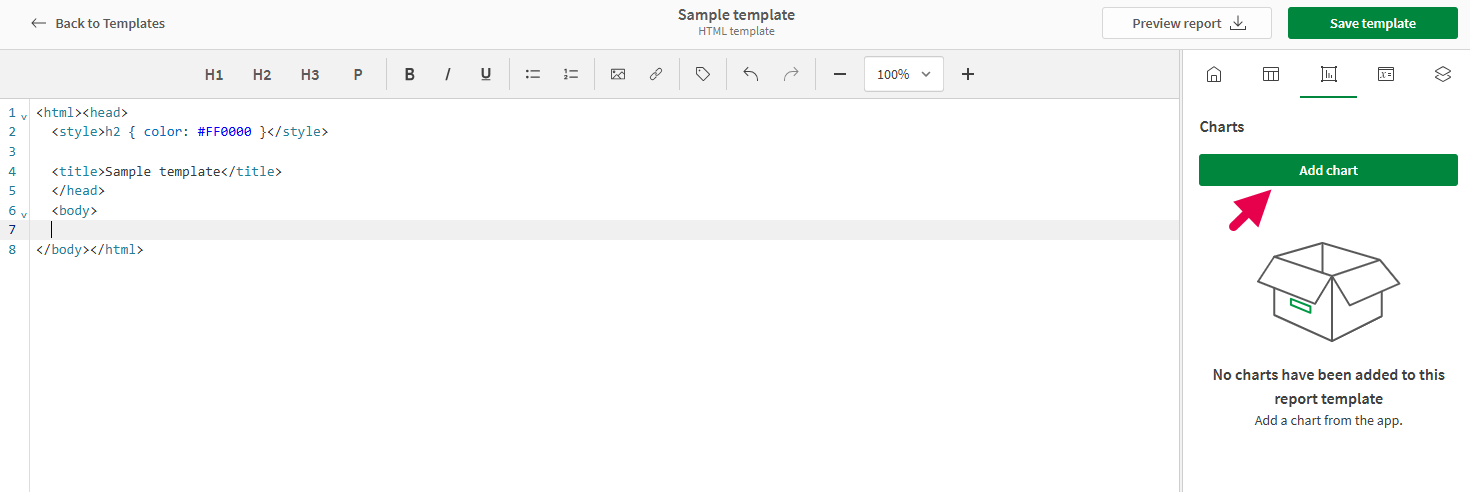

    Menü Diagramme im Objektfenster des HTML-Designers

    Registerkarte „Diagramme“ im HTML-Designer, über die Sie vorhandene Diagramme ändern oder neue Diagramme hinzufügen können.

  3. Klicken Sie auf Diagramm hinzufügen. Eine Liste der verfügbaren Arbeitsblätter wird angezeigt.

  4. Erweitern Sie das Arbeitsblatt mit dem Diagramm, das Sie hinzufügen möchten. Sie können nach dem Namen des Diagramms suchen, um bei Bedarf die Liste der Arbeitsblätter zu verfeinern.

  5. Klicken Sie auf das Symbol Plus-Symbol, um das Diagramm hinzuzufügen.

    Um sicherzustellen, dass Sie das richtige Diagramm hinzufügen, können Sie eine Vorschau anzeigen, bevor Sie es hinzufügen. Um ein Diagramm in der Vorschau anzuzeigen, klicken Sie neben dem Diagramm auf Pfeil rechts oder auf den Namen des Diagramms.

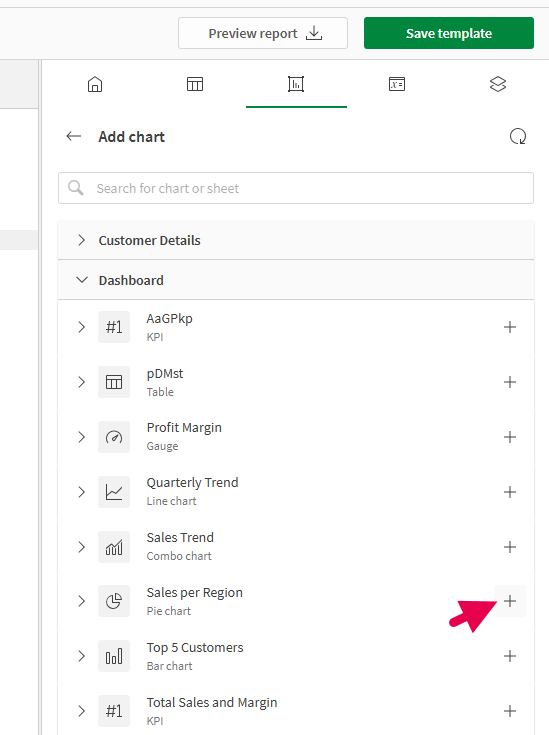

    Auswählen eines Diagramms zum Hinzufügen als Bild

    Auswählen des Diagramms, das als Bild zum HTML-Bericht hinzugefügt werden soll

  6. Das Diagramm wird der Vorlage als img-Element hinzugefügt. Geben Sie im Objektfenster einen eindeutigen Namen für das Bild an, damit Sie es später identifizieren können.

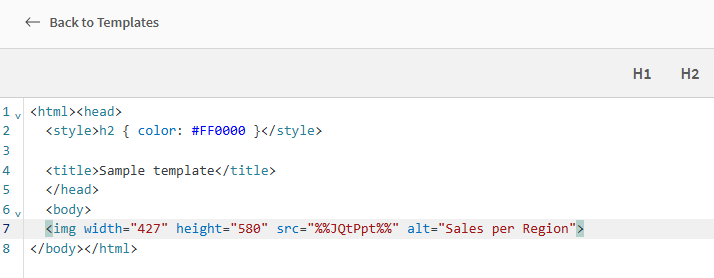

    Vorlagen-Designoberfläche mit hervorgehobenem neu hinzugefügtem img-Element

    Zur Berichtsvorlage hinzugefügtes Diagrammbildelement

  7. Wie das Bild in der Vorlage angezeigt wird, können Sie wie folgt anpassen:

    • Passen Sie den Zoom im Menü „Objekte“ an. Dies kann die Lesbarkeit des Diagrammtextes verbessern und bestimmte Aspekte des Diagramms hervorheben.

    • Ändern Sie die Dimensionen des Bildes mit den Attributen width und height in den img-Elementen. Dies geschieht in der Designoberfläche.

  8. Sie können das Bildobjekt jederzeit wiederverwenden. Öffnen Sie Diagrammobjekt im Objektfenster und klicken Sie auf Richtungspfeil rechts, um das Objekt zu öffnen. Klicken Sie auf Bild hinzufügen, um das Bild erneut hinzuzufügen.
