背景レイヤー

背景レイヤーを使用すると、マップ ビジュアライゼーションにカスタムのベース マップを表示できます。

例えば、背景レイヤーを空港のマップとして使用し、WIFI ホットスポットの場所をオーバーレイ表示するポイント レイヤーを設定できます。カスタム ベース マップが透過度に対応している場合は、別のマップの上にそのマップを重ねることができます。Qlik Sense は、背景レイヤーとして次のカスタム マップ形式に対応しています。

  • スリッピーまたはタイル マップのサービス (TMS)
  • Web マップ サービス (WMS)

  • 画像 URL (画像)

    情報メモ外部リソースへのリソースの要求が含まれる URL では、原点が Content Security Policy の許可リストに含まれている必要があります。含まれない場合、リソースはロードされません。WMS リソースでは、image-src ディレクティブと connect-src ディレクティブの両方を許可リストに登録する必要があります。

    参照先:コンテンツ セキュリティ ポリシーの管理

マップ サービスはそれ独自のサーバー上に配置する必要があります。他のレイヤーとは異なり、背景レイヤーでは軸やメジャーは使用されず、外部のベース マップのみ表示されます。

使用している WMS にデータが存在しないエリアが含まれる場合は、データなしのそのエリアを透明に設定できます。これにより、WMS の背景レイヤーを別のベース マップは背景レイヤーの上に重ねることができます。また、背景レイヤーに含める WMS のレイヤーを選択することもできます。

画像は、背景レイヤーとして挿入できます。この画像は、カスタム ベース マップとして使用可能です。平面図の画像を追加し、カスタム ベース マップとして使用することができます。画像背景レイヤーは、別の背景レイヤーの上に重ねることも可能です。たとえば、詳細なローカル マップの画像を、別のマップの上に背景レイヤーとして挿入できます。背景レイヤーは、次の画像形式に対応しています。

  • .png
  • .jpg
  • .jpeg
  • .gif

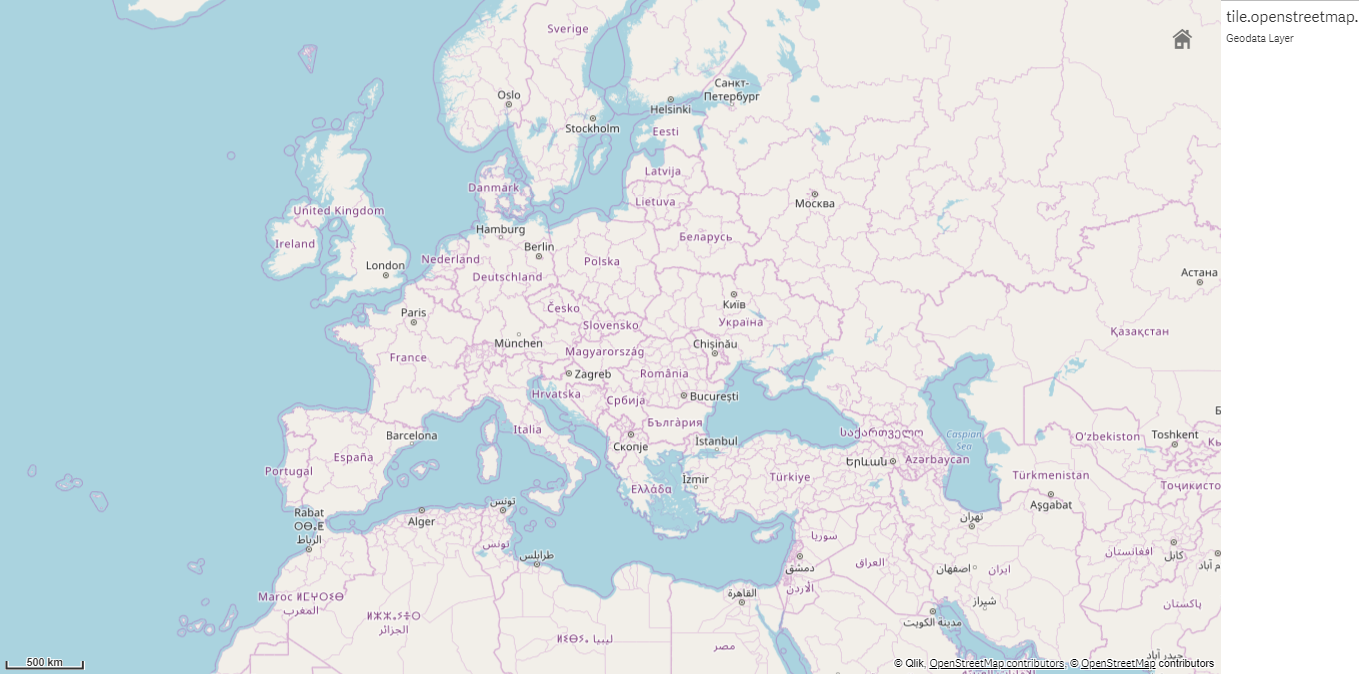

TMS OpenStreetMap マップを表示する背景レイヤーとマップします。

背景レイヤーとマップします。

背景レイヤーの追加

背景レイヤー設定は、背景マップのタイプに応じてさまざまです。

TMS 背景レイヤーの追加

次の手順を実行します。

  1. 詳細プロパティの [レイヤー] で、[レイヤーの追加] をクリックします。
  2. [背景レイヤー] を選択します。
  3. [形式] の後に、「TMS」を選択します。

  4. [URL] の後に、タイルまたはスリッピー マップ サーバーへの URL を入力します。

    例: http://a.tile.opencyclemap.org/cycle/${z}/${x}/${y}.png。

  5. 属性の後ろに、マップの属性文字列を入力します。

    例: &copy; <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data &copy; <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors。

レイヤーが追加された後は、プロパティ パネルでレイヤーの設定を調整できます。

WMS背景レイヤー の追加

次の手順を実行します。

  1. 詳細プロパティの [レイヤー] で、[レイヤーの追加] をクリックします。
  2. [背景レイヤー] を選択します。
  3. [形式] で、「WMS」を選択します。
  4. [Web マップ サービス設定] をクリックします。
  5. [Web マップ サービス サーバーの URL] で、URL を入力します。
  6. [バージョン] で、WMS バージョンを選択します。

  7. [Web マップ サービスのロード] をクリックします。

  8. [CRS] の後に、WMS マップで使用される座標参照系を入力します。

  9. [透明な] を選択して、データが存在しないエリアが透明なマップ画像を生成します。

    情報メモ

    この機能に対応していない WMS もあります。

  10. [画像フォーマット] で、WMS 画像フォーマットを選択します。
  11. [レイヤー] で、使用している WMS サーバーが対応しているマップ レイヤーを選択します。
  12. [保存] をクリックします。

  13. 属性の後ろに、マップの属性文字列を入力します。

    例: &copy; <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data &copy; <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors。

レイヤーが追加された後は、プロパティ パネルでレイヤーの設定を調整できます。

画像背景レイヤーの追加

画像は、平面図などのカスタム ベース マップとして使用できます。画像背景レイヤーをカスタム ベース マップとして使用する場合は、[マップの設定] の [ベース マップ] を [なし] に設定します。プロジェクションとして、[未定義のメートル] または [未定義の度] を選択します。他のレイヤーの場所データでは、この背景レイヤーと同じ座標系を使用する必要があります。

ヒント メモ

狭い地理的エリアの画像背景レイヤーをカスタム ベース マップとして追加する場合は、同時にポイント レイヤーなどのデータを含むレイヤーを追加します。これによりマップでは、画像背景レイヤーの位置を自動的にズームインすることができます。

ヒント メモ

スケール バーの最小単位は 10 メートルです。使用する画像の場合にこの単位長さが大きすぎる場合は、[プレゼンテーション] でスケール バーを無効にしてから、必要なスケールに応じて背景レイヤーの画像を相対的に調整することができます。他のレイヤーで使用する場所データのスケールも調整します。

次の手順を実行します。

  1. 詳細プロパティの [レイヤー] で、[レイヤーの追加] をクリックします。
  2. [背景レイヤー] を選択します。
  3. [形式] で [画像] を選択します。
  4. [URL] の後に画像の URL を入力します。

  5. 画像の左上と右下の座標を入力して、画像の位置を定めます。

    座標は、[プロジェクション] で選択した座標タイプと同じにする必要があります。

    ヒント メモ

    画像背景レイヤーの座標が不確かな場合は、[デバッグ情報の表示] を有効にします。これにより、マップの現在の中心点の座標が表示されます。

  6. [属性] の後ろに、画像の属性文字列を入力します。

    例: &copy; <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data &copy; <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors。

レイヤーが追加された後は、プロパティ パネルでレイヤーの設定を調整できます。カスタム ベース マップとして使用されている画像背景レイヤーの場合は、[ズーム レベルの制限] と [パン移動の制限] の設定を変更してカスタム マップの焦点を設定するようお勧めします。
