Diagrammen als afbeeldingen toevoegen aan uw HTML-sjabloon

U kunt een diagram als een afbeelding toevoegen aan het HTML-rapportsjabloon. Het diagram gebruikt de gegevens uit de meest recent geladen app.

Een diagramafbeelding wordt toegevoegd als een img-element in de HTML-sjablooncode. De afbeelding wordt ook toegevoegd als een object in het objectenvenster, waarnaar u op elk moment kunt terugkeren voor bewerking en hergebruik.

Wanneer u een diagram selecteert, dient u eerst de lijst met beschikbare diagrammen uit de Qlik Sense-app te vernieuwen door op te klikken.

Doe het volgende:

1. Plaats in de HTML-ontwerper uw cursor op de locatie in de code waar u de afbeelding wilt invoegen.

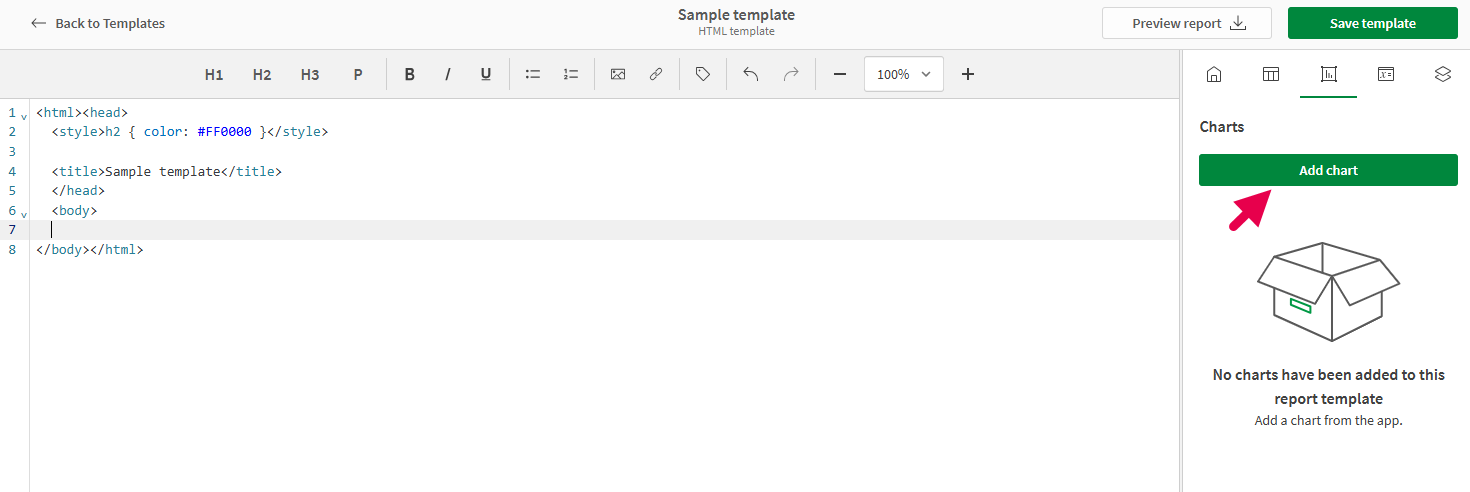

2. Klik in de HTML-ontwerper op in het objectenvenster.



3. Klik op Diagram toevoegen. Er wordt een lijst met beschikbare werkbladen weergegeven.

4. Vouw het werkblad met het diagram dat u wilt toevoegen uit. U kunt zoeken op de naam van het diagram om de lijst met werkbladen zo nodig te verfijnen.

5. Klik op het -pictogram om het diagram toe te voegen.

   Om er zeker van te zijn dat u het juiste diagram toevoegt, kunt u een voorbeeld bekijken voordat u het toevoegt. Om een voorbeeld van een diagram te bekijken, klikt u op naast het diagram of klikt u op de naam van het diagram.



6. Het diagram wordt toegevoegd als een img-element. Geef in het objectenvenster een unieke naam aan de afbeelding, zodat u deze later kunt identificeren.



7. U kunt als volgt aanpassen hoe de afbeelding in de sjabloon wordt weergegeven:

   • Pas de Zoom aan in het objectenmenu. Dit kan helpen bij de leesbaarheid van diagramtekst en om bepaalde aspecten van het diagram te benadrukken.

   • Wijzig de dimensies van de afbeelding met de kenmerken width en height in de img-elementen. Dit gebeurt in het ontwerpoppervlak.

8. U kunt het afbeeldingsobject op elk moment opnieuw gebruiken. Open in het objectenvenster en klik op om het object te openen. Klik op Afbeelding toevoegen om de afbeelding opnieuw toe te voegen.
