Balkendiagramm

Das Balkendiagramm eignet sich zum Vergleich mehrerer Werte. Die Dimensions-Achse zeigt die Kategorieelemente, die verglichen werden; die Kennzahl-Achse zeigt den Wert für jedes Kategorieelement.

video thumbnail

In der Abbildung sind die Dimensionswerte verschiedene Regionen: Nordic, USA, Japan, UK, Spain und Germany. Jede Region repräsentiert einen Dimensionswert und verfügt über einen zugehörigen Balken. Die Höhe des Balkens entspricht dem Kennzahlwert (Umsatz) für die verschiedenen Regionen.

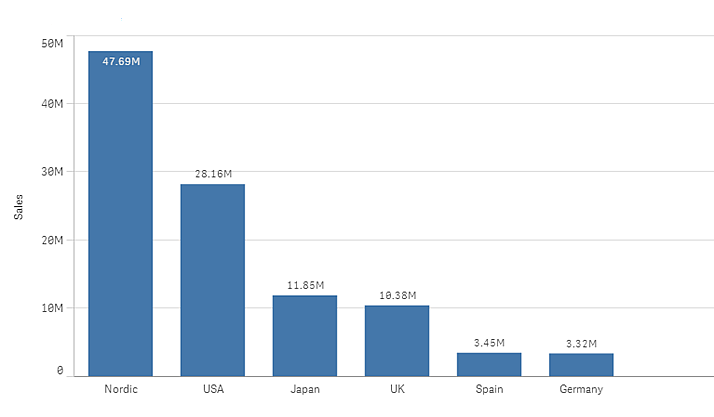

Balkendiagramm-Visualisierung.

Mithilfe gruppierter oder gestapelter Balken sind komplexere Datenvergleiche möglich. Dazu müssen zwei Dimensionen und eine Kennzahl verwendet werden. In den beiden Beispieldiagrammen werden die beiden selben Dimensionen und dieselbe Kennzahl verwendet:

Gruppierte Balken: Mit gruppierten Balken können Sie einfach zwei oder mehr Elemente in der gleichen Kategoriegruppe vergleichen.

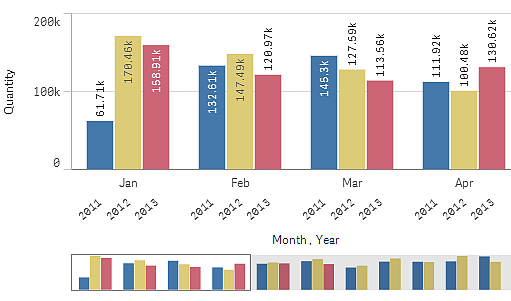

Balkendiagramm mit gruppierten Balken.

Gestapelte Balken: Mit gestapelten Balken ist es einfacher, die Gesamtmengen der verschiedenen Monate zu vergleichen. Gestapelte Balken kombinieren Balken verschiedener Gruppen, die übereinander dargestellt werden. Die Gesamthöhe des resultierenden Balkens stellt das kombinierte Ergebnis dar.

Balkendiagramm mit gestapelten Balken.

Mit der Konfiguration des Schmetterlingsdiagramms können Sie zwei Teilmengen von Daten in getrennten, gespiegelten Ansichten vergleichen. Für das Schmetterlingsdiagramm müssen eine Dimension und zwei Kennzahlen verwendet werden. Die Daten werden entlang der gleichen Achse angezeigt.

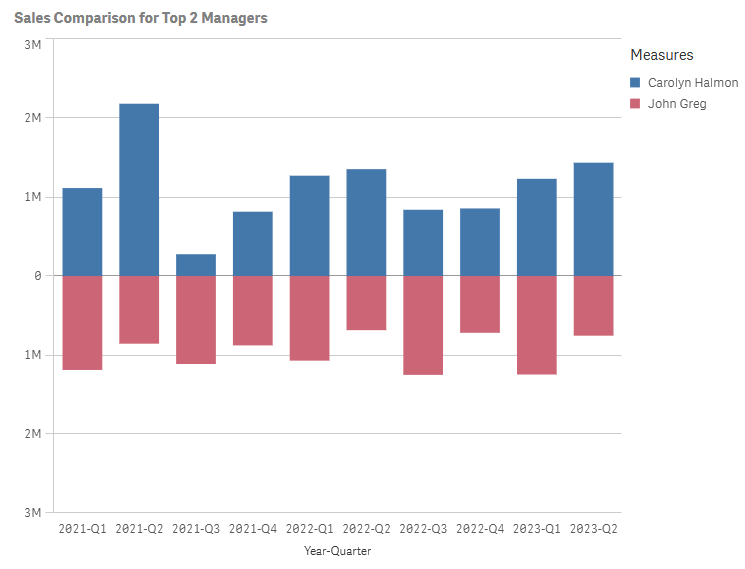

Als Schmetterlingsdiagramm formatiertes Balkendiagramm.

Balkendiagramme können horizontal oder vertikal angezeigt werden, wie im Beispiel unten dargestellt:

Zwei Balkendiagramme, von denen eins horizontal und das andere vertikal angezeigt wird.

Verwendung

Die Gruppierung und Stapelung der Balken machen eine Darstellung gruppierter Daten einfach. Das Balkendiagramm bietet sich auch an, wenn Sie Werte direkt miteinander vergleichen möchten, z. B. die Umsätze im Vergleich zu Prognosen verschiedener Jahre, und wenn die Kennzahlen (in diesem Fall Umsätze und Prognose) die gleichen Einheiten haben.

Vorteile: Das Balkendiagramm ist einfach zu lesen und zu verstehen. Bei der Verwendung von Balkendiagrammen erhalten Sie einen guten Überblick über Zahlenwerte.

Nachteile: Das Balkendiagramm eignet sich aufgrund der Beschränkung auf die Länge der Achse nicht so gut für zahlreiche Dimensionswerte. Sollten die Dimensionen nicht passen, können Sie mit dem Scrollbalken durch das Diagramm scrollen. In diesem Fall vermittelt das Diagramm eventuell jedoch kein vollständiges Bild der Daten.

Erstellen eines Balkendiagramms

Sie können auf dem Arbeitsblatt, das Sie bearbeiten, ein einfaches Balkendiagramm erstellen.

  1. Ziehen Sie aus dem Extras-Fenster ein leeres Balkendiagramm auf das Arbeitsblatt.
  2. Klicken Sie auf Dimension hinzufügen und wählen Sie eine Dimension oder ein Feld aus.
  3. Klicken Sie auf Hinzufügen und wählen Sie eine Kennzahl aus oder erstellen Sie eine Kennzahl aus einem Feld.

In einem Balkendiagramm benötigen Sie mindestens eine Kennzahl.

In einem Balkendiagramm lassen sich zwei Dimensionen und eine Kennzahl oder eine Dimension und bis zu 15 Kennzahlen darstellen. Jeder Balken entspricht einer Dimension, und die Werte der Kennzahlen bestimmen die Höhe oder Länge der Balken.

Sie können auch ein Balkendiagramm ohne Dimensionen und mit bis zu 15 Kennzahlen erstellen. In diesem Fall wird ein Balken für jede Kennzahl angezeigt. Der Wert der Kennzahl bestimmt die Höhe oder Länge eines Balkens.

Erstellen eines Balkendiagramms
Dimensionen Kennzahlen Ergebnis
1 Dimension 1 Kennzahl Einfaches Balkendiagramm mit einem Balken für jeden Dimensionswert
2 Dimensionen 1 Kennzahl Gruppiertes oder gestapeltes Balkendiagramm mit einem Balken für jeden Wert der beiden Dimensionen
Keine Dimension Bis zu 15 Kennzahlen Einfaches Balkendiagramm mit einem Balken für jede Kennzahl.
1 Dimension Bis zu 15 Kennzahlen Gruppiertes oder gestapeltes Balkendiagramm mit einem Balken für jeden Wert jeder Kennzahl. Bei 1 Dimension und 2 Kennzahlen können Sie zur Konfiguration des Schmetterlingsdiagramms wechseln. Sie müssen in den erweiterten Bearbeitungsmodus wechseln. Weitere Informationen finden Sie unter Ändern des Präsentationsformats des Balkendiagramms.

Wenn Sie das Balkendiagramm erstellt haben, können Sie seine Darstellung und andere Einstellungen über das Eigenschaftenfenster ändern. Weitere Informationen zum Design finden Sie unter Formatieren des Balkendiagramms. Weitere Informationen zum Anpassen anderer Aspekte der Diagrammdarstellung finden Sie unter Ändern der Darstellung einer Visualisierung.

Ändern des Präsentationsformats des Balkendiagramms

Für ein Balkendiagramm stehen Ihnen die folgenden Formatoptionen zur Verfügung:

  • Einfaches Diagramm

  • Gruppiert

  • Gestapelt

  • Schmetterling

Die Optionen „Einfaches Diagramm“ und Gruppiert werden standardmäßig verwendet, je nachdem, welche Daten Sie dem Diagramm hinzufügen. Ggf. sind zusätzliche Optionen verfügbar.

Jedes der oben genannten Formate kann in horizontaler oder vertikaler Anordnung präsentiert werden.

Präsentationsformate für Balkendiagramme
Präsentationsformat Erforderliche Daten Ergebnis
Einfaches Diagramm

Eine der folgenden Optionen:

  • 1 Dimension und 1 Kennzahl

  • 0 Dimensionen und 1-15 Kennzahlen

Die Daten werden nebeneinander präsentiert. Gegebenenfalls werden die Kennzahlen farblich gekennzeichnet.
Gruppiert

Eine der folgenden Optionen:

  • 2 Dimensionen und 1 Kennzahl

  • 1 Dimension und 2-15 Kennzahlen

Die Daten werden in Gruppen nebeneinander präsentiert. Die Gruppen werden farblich gekennzeichnet.
Gestapelt

Eine der folgenden Optionen:

  • 2 Dimensionen und 1 Kennzahl

  • 1 Dimension und 2-15 Kennzahlen

Die Daten werden gestapelt und farblich gekennzeichnet.
Schmetterling 1 Dimension und 2 Kennzahlen Die Daten werden in zwei separaten, gespiegelten Ansichten entlang derselben Achse präsentiert.
  1. Erstellen Sie ein Balkendiagramm mit einer der in der obigen Tabelle aufgeführten Datenanforderungen.

  2. Öffnen Sie das Eigenschaftsfenster und erweitern Sie Darstellung > Präsentation.

  3. Wählen Sie die gewünschte Option aus (Gruppiert, Gestapelt oder Schmetterling).

  4. Wählen Sie, ob das Diagramm horizontal oder vertikal angezeigt werden soll.

Video – Konfigurieren eines Schmetterlingsdiagramms

Dieses Video zeigt ein Beispiel dafür, wie Sie ein Schmetterlingsdiagramm erstellen können.

video thumbnail

Überlegungen zum Butterfly-Format

  • Nur für Diagramme mit einer Dimension und zwei Kennzahlen.

  • Es werden nur nicht-negative Werte angezeigt.

  • Wenn alle Werte negativ sind, wird in der Mitte des Diagramms ein Hinweis angezeigt. Wenn ein oder mehrere Werte negativ sind, wird in der Fußnote des Diagramms ein Hinweis angezeigt.

  • Die Kennzahlachse der zweiten Kennzahl wird auch verwendet, um den negativen Teil einer Trendlinie für die erste Kennzahl oder eine Positionslinie mit einem negativen Wert anzuzeigen.

  • Wenn Sie einen benutzerdefinierten Bereich für die X-Achse definieren, können Sie nur einen Maximalwert festlegen. Es ist nicht möglich, einen Mindestwert festzulegen. Diese Einstellung wird unter Darstellung > X-Achse konfiguriert.

Formatieren des Balkendiagramms

Unter Darstellung im Eigenschaftsfenster sind mehrere Designoptionen verfügbar.

Klicken Sie auf PaletteDesign unter Darstellung > Präsentation, um das Design des Diagramms weiter anzupassen. Das Designfenster enthält mehrere Abschnitte auf den Registerkarten Allgemein und Diagramm.

Sie können Ihre Designs zurücksetzen, indem Sie auf Zurücksetzen neben den einzelnen Abschnitten klicken. Wenn Sie auf Zurücksetzen Alle zurücksetzen klicken, werden die Designs für alle verfügbaren Registerkarten im Designfenster zurückgesetzt.

Allgemeine Informationen zum Formatieren einer einzelnen Visualisierung finden Sie unter Anwenden von benutzerdefinierten Designs auf eine Visualisierung.

Anpassen des Texts

Sie können den Text für Titel, Untertitel und Fußnoten unter Darstellung > Allgemein festlegen. Um diese Elemente auszublenden, deaktivieren Sie Titel anzeigen

Die Sichtbarkeit der verschiedenen Bezeichnungen des Diagramms hängt von den diagrammspezifischen Einstellungen und den Anzeigeoptionen der Bezeichnungen ab. Diese können im Eigenschaftsfenster konfiguriert werden.

Sie können das Design des im Diagramm angezeigten Texts ändern.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter DarstellungPräsentation auf Palette Design.

  3. Legen Sie auf der Registerkarte Allgemein die Schriftart, den Hervorhebungsstil, die Schriftgröße und die Farbe der folgenden Textelemente fest:

    • Titel

    • Untertitel

    • Fußnote

  4. Legen Sie auf der Registerkarte Diagramm die Schriftart, die Schriftgröße und die Farbe der folgenden Textelemente fest:

    • Achsentitel: Legen Sie das Design der Titel auf den Achsen fest.

    • Achsenbeschriftung: Legen Sie das Design der Beschriftungen auf den Achsen fest.

    • Wertebezeichnungen: Legen Sie das Design der Bezeichnungen fest, die den Kennzahlenwert für jeden Dimensionswert anzeigen.

      Wenn Sie die Präsentationsoption Gestapelt verwenden, steuert diese Einstellung Segmentbezeichnungen (Kennzahlenwerte für jeden Dimensionswert) und Gesamtwertebezeichnungen (kombinierte Kennzahlenwerte für jeden Dimensionswert).

    • Legendentitel: Legen Sie das Design des Legendentitels fest.

    • Legendenbezeichnungen: Legen Sie das Design der Bezeichnungen für die einzelnen Legendenelemente fest.

Anpassen des Hintergrunds

Sie können den Hintergrund des Diagramms anpassen. Der Hintergrund kann mit einer Farbe oder einem Bild festgelegt werden.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter DarstellungPräsentation auf Palette Design.

  3. Wählen Sie im Fenster „Design“ auf der Registerkarte Allgemein eine Hintergrundfarbe (einzelne Farbe oder Formel) aus. Sie können den Hintergrund auch als Bild aus der Medienbibliothek oder über eine URL festlegen.

    Wenn eine Hintergrundfarbe verwendet wird, können Sie die Opazität des Hintergrunds über den Schieberegler einstellen.

    Wenn Sie ein Hintergrundbild verwenden, können Sie die Bildgröße und -position anpassen.

Anpassen des Balkensegmentumrisses und der Balkenbreite

Sie können den Umriss, der jedes Balkensegment im Diagramm umgibt, und die Breite der Balken anpassen.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter DarstellungPräsentation auf Palette Design.

  3. Legen Sie auf der Registerkarte Diagramm des Designfensters unter Umriss die Stärke und Farbe der Umrisse fest.

  4. Verschieben Sie den Schieberegler für Balkenbreite, um die Breite der Balken festzulegen.

Anpassen des Rahmens und Schattens

Sie können den Rahmen und den Schatten des Diagramms anpassen.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Darstellung.

  2. Klicken Sie unter DarstellungPräsentation auf PaletteDesign.

  3. Passen Sie im Fenster „Design“ auf der Registerkarte Allgemein unter Rahmen die Umriss-Größe an, um die Rahmenlinien um das Diagramm zu vergrößern oder zu verkleinern.

  4. Wählen Sie eine Farbe für den Rahmen aus.

  5. Passen Sie den Eckradius an, um die Rundung des Rahmens zu steuern.

  6. Wählen Sie auf der Registerkarte Allgemein unter Schatten eine Schattengröße und -farbe aus. Wählen Sie Keine aus, um den Schatten zu entfernen.

Hinzufügen von Trendlinien

Sie können Trendlinien zum Diagramm hinzufügen. Verwenden Sie Trendlinien, um zu visualisieren, wie sich Daten im Zeitverlauf ändern.

Weitere Informationen zu Trendlinien finden Sie unter Trendlinien.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Daten.

  2. Erweitern Sie unter Kennzahlen die Kennzahl, für die Sie Trendlinien hinzufügen möchten.

  3. Klicken Sie unter Trendlinien auf Trendlinie hinzufügen.

  4. Definieren Sie die Bezeichnung und den Typ für die Trendlinie.

  5. Verwenden Sie den Schieberegler Farben, um die Farbgebung als Benutzerdefiniert oder Automatisch zu definieren.

  6. Verwenden Sie das Kontrollkästchen, um die Darstellung als Gestrichelt zu aktivieren oder zu deaktivieren.

Ein- und Ausblenden von Dimensionen und Kennzahlen abhängig von einer Bedingung

Sie können eine Dimension oder Kennzahl ein- oder ausblenden, je nachdem, ob eine Bedingung wahr oder falsch ist. Dies wird als Anzeigebedingung bezeichnet und wird als Formel eingegeben. Die Dimension oder Kennzahl wird nur angezeigt, wenn die Formel in diesem Feld als wahr bewertet wird. Wenn dieses Feld leer ist, wird die Dimension oder Kennzahl immer angezeigt. Erweitern Sie die Dimension oder Kennzahl im Abschnitt Daten des Eigenschaftsfensters und geben Sie eine Formel unter Dimension anzeigen, wenn oder Kennzahl anzeigen, wenn ein.

Informationshinweis

Benutzerdefinierte Quickinfos sind für ein Balkendiagramm deaktiviert, wenn eine der Dimensionen im Diagramm eine Anzeigebedingung verwendet.

Angenommen, Sie haben einen Datensatz, der u. a. die Felder City, Manager und Sales enthält. Sie können Ihr Balkendiagramm so konfigurieren, dass aggregierte Umsätze zusammen mit einer Dimension mit dem Namen City angezeigt werden. Sie können eine zweite Dimension (Manager) hinzufügen, aber die Daten nur dann nach dieser Dimension organisieren, wenn mehr als drei Managernamen mit Ihren Umsatzdaten verknüpft sind.

  1. Ziehen Sie aus dem Extras-Fenster ein Balkendiagramm auf das Arbeitsblatt.

  2. Fügen Sie City als Dimension hinzu.

  3. Fügen Sie über das Eigenschaftsfenster Manager als zweite Dimension hinzu.

  4. Fügen Sie Sum(Sales) als Kennzahl hinzu.

  5. Erweitern Sie im Eigenschaftsfenster die Dimension Manager. Fügen Sie unter Dimension anzeigen, wenn die folgende Formel hinzu:

    Count(distinct Manager)>3

Wenn Ihre Daten nur zwei Managernamen enthalten, organisiert das Balkendiagramm die Umsätze nicht nach Manager, da diese Formel als falsch ausgewertet wird. Wenn die Daten drei oder mehr eindeutige Werte für Manager enthalten, werden die Umsätze sowohl nach City als auch nach Manager organisiert.

Arbeiten mit Formen

Mit Formen können Sie Punkte und Linien als separate Elemente zum Diagramm hinzufügen. Formen ermöglichen es, die Dimensions- und Kennzahlendaten mit speziellen Informationen zu ergänzen, die bei der Analyse helfen. Sie können zum Beispiel einen Punkt hinzufügen, um einen bestimmten Dimensionswert hervorzuheben, oder eine Linie zwischen dem höchsten und dem niedrigsten Punkt einer wichtigen Leistungskennzahl ziehen.

Hinzufügen eines Punktes

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-Ons > Formen.

  2. Klicken Sie auf Form hinzufügen, und wählen Sie Punktaus.

  3. Optional können Sie eine Bezeichnung für den Punkt mit Text oder einer Formel definieren.

  4. Geben Sie unter Dimensionswert den Dimensionswert ein, für den der Punkt hinzugefügt werden soll. Sie können den Wert auch mit einer Formel definieren.

  5. Wählen Sie im Dropdown-Menü Kennzahleneingabe eine der folgenden Optionen aus und legen Sie den Wert unterhalb des Menüs fest:

    • Kennzahlenwert: Definieren Sie den Kennzahlenwert, für den der Punkt hinzugefügt werden soll, entweder als einfachen Wert oder als Formel. Sie könnten zum Beispiel eine Aggregierung mit Auswahlformeln verwenden.

    • Kennzahlenindex: Definieren Sie die Kennzahl, aus der der Kennzahlwert extrahiert wird. Dies kann als einfacher Wert oder als Formel angegeben werden. Verwenden Sie z. B. 0 für die erste Kennzahl im Diagramm, 1 für die zweite Kennzahl im Diagramm und so weiter.

  6. Legen Sie das Symbol fest, das für den Punkt verwendet werden soll. Die Standardeinstellung ist Kreis.

  7. Passen Sie die Bezeichnungsposition bei Bedarf an. Die Bezeichnung kann über oder unter dem Punkt angezeigt werden.

  8. Legen Sie Farbe und Deckung mit den folgenden Einstellungen fest. Sie können diese Elemente auch so konfigurieren, dass sie keine Farbe haben.

    • Punktfarbe

    • Umrissfarbe

    • Bezeichnungsfarbe

  9. Verwenden Sie das Kontrollkästchen Farbiger Hintergrund, um einen Hintergrund für die Bezeichnung hinzuzufügen, falls definiert. Wenn diese Option aktiviert ist, wird die definierte Bezeichnungsfarbe für den Hintergrund verwendet, und der Bezeichnungstext wechselt zu einer Farbe, die den besten Kontrast zum Hintergrund bildet.

  10. Verwenden Sie die Schieberegler, um die Umrissbreite und die Datenpunktgröße einzustellen.

Hinzufügen einer Linie

Sie können eine Linie als eine Reihe von Punkten hinzufügen. Die Linie verbindet jeden Punkt, den Sie dafür definieren.

  1. Erweitern Sie im Eigenschaftsfenster den Abschnitt Add-ons > Formen.

  2. Klicken Sie auf Form hinzufügen und wählen Sie Linieaus.

  3. Optional können Sie eine Bezeichnung für die Linie mit Text oder einer Formel definieren. Sie wird nicht im Diagramm angezeigt, hilft aber bei der Identifizierung, wenn Sie mehrere Linien und Punkte haben.

  4. Standardmäßig sind Datenpunkte in der Zeile nicht hervorgehoben. Um sie hervorzuheben, aktivieren Sie Datenpunkte anzeigen unten in den Einstellungen für die Zeile. Wenn diese Option aktiviert ist, werden weitere Punkteinstellungen angezeigt.

  5. Um einen Punkt hinzuzufügen, klicken Sie auf Punkt hinzufügen.

  6. Geben Sie unter Dimensionswert den Dimensionswert ein, für den der Punkt hinzugefügt werden soll. Sie können den Wert auch mit einer Formel definieren.

  7. Wählen Sie im Dropdown-Menü Kennzahleneingabe eine der folgenden Optionen aus und legen Sie den Wert unterhalb des Menüs fest:

    • Kennzahlenwert: Definieren Sie den Kennzahlenwert, für den der Punkt hinzugefügt werden soll, entweder als einfachen Wert oder als Formel. Sie könnten zum Beispiel eine Aggregierung mit Auswahlformeln verwenden.

    • Kennzahlenindex: Definieren Sie die Kennzahl, aus der der Kennzahlwert extrahiert wird. Dies kann als einfacher Wert oder als Formel angegeben werden. Verwenden Sie z. B. 0 für die erste Kennzahl im Diagramm, 1 für die zweite Kennzahl im Diagramm und so weiter.

  8. Passen Sie das Aussehen des Punkts mithilfe der folgenden Einstellungen an. Diese Einstellungen werden sichtbar, wenn Datenpunkte anzeigen aktiviert ist.

    • Bezeichnung: Legen Sie eine Textbezeichnung für den Punkt fest.

    • Symbol: Legen Sie die Form des Punktes fest. Die Standardeinstellung ist Kreis.

    • Bezeichnungsposition: Wählen Sie, ob die Bezeichnung über oder unter dem Punkt angezeigt werden soll.

    • Punktfarbe: Legen Sie die Farbe des Punktes fest.

    • Umriss: Legen Sie die Farbe des Punktumrisses fest.

    • Bezeichnungsfarbe: Legen Sie die Farbe des Bezeichnungstextes fest. Wenn Farbiger Hintergrund aktiviert ist, steuert diese Einstellung stattdessen den Hintergrund hinter der Bezeichnung.

    • Umrissbreite: Legen Sie die Breite des Punktumrisses fest.

    • Datenpunktgröße: Legen Sie die Gesamtgröße des Punktes fest.

    • Farbiger Hintergrund: Fügen Sie einen Hintergrund für die Bezeichnung hinzu, wenn ein Bezeichnungstext definiert wurde. Wenn diese Option aktiviert ist, wird die definierte Bezeichnungsfarbe für den Hintergrund verwendet, und der Bezeichnungstext wechselt zu einer Farbe, die den besten Kontrast zum Hintergrund bildet.

  9. Fügen Sie nach Bedarf einen oder mehrere Punkte hinzu, indem Sie die obigen Schritte ausführen.

  10. Legen Sie die Linienfarbe fest, einschließlich der Deckkraft.

  11. Verwenden Sie den Schieberegler, um die Linienstärke einzustellen.

  12. Wählen Sie für den Linientyp die Option Durchgezogen oder Gestrichelt aus.

  13. Verwenden Sie das Dropdown-Menü Linienkurve, um eine der folgenden Optionen auszuwählen:

    • Linear: Jeder Punkt ist mit geraden Linien verbunden.

    • Monoton: Jeder Punkt ist mit gekrümmten Linien verbunden.

Anzeigebeschränkungen

Anzeigen einer großen Anzahl von Dimensionswerten

Wenn die Anzahl der Dimensionswerte die Breite der Visualisierung übersteigt, wird ein Mini-Diagramm mit einer Scroll-Leiste angezeigt. Sie können mithilfe der Scroll-Leiste im Mini-Diagramm blättern oder, abhängig von Ihrem Gerät, mithilfe des Scroll-Rads oder durch Wischen mit zwei Fingern. Werden sehr viele Werte verwendet, zeigt das Mini-Diagramm nicht mehr alle Werte an. Stattdessen zeigt eine zusammengefasste Version des Mini-Diagramms (Elemente werden grau angezeigt) eine Übersicht über die Werte an, wobei die sehr niedrigen und sehr hohen Werte noch sichtbar sind.

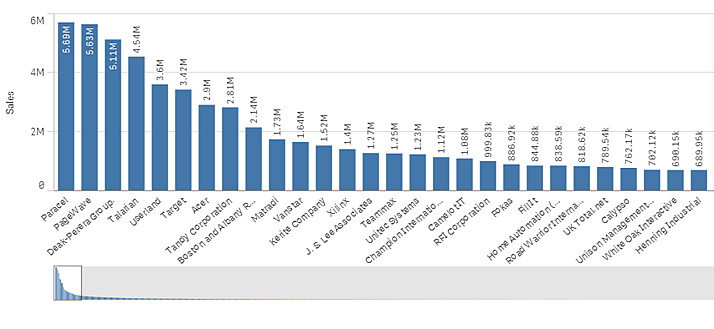

Balkendiagramm mit Mini-Diagramm.

TipphinweisSie können das Mini-Diagramm gegen eine reguläre Scroll-Leiste austauschen oder es mit der Eigenschaft Scroll-Leiste ausblenden.

Anzeigen von Werten außerhalb des Bereichs

Im Eigenschaftsfenster unter Darstellung können Sie einen Grenzwert für den Kennzahl-Achsenbereich festlegen. Ohne Grenzwert wird der Bereich automatisch so eingestellt, dass der höchste positive und der niedrigste negative Wert eingeschlossen sind. Wenn Sie einen Grenzwert festlegen, könnte es jedoch sein, dass Werte vorhanden sind, die diesen Grenzwert übersteigen. Ein Balken, der den Grenzwert überschreitet, wird diagonal abgeschnitten, um anzuzeigen, dass er außerhalb des Bereichs liegt.

Wenn eine Positionslinie außerhalb des Bereichs liegt, wird ein Pfeil zusammen mit der Zahl der Positionslinien, die außerhalb des Bereichs liegen, angezeigt.

Anzeigen von großen Datenmengen in einem gestapelten Balkendiagramm

Bei der Anzeige von großen Datenmengen in einem gestapelten Balkendiagramm kann es vorkommen, dass nicht jeder Dimensionswert in einem Balken mit der richtigen Farbe oder Größe angezeigt wird. Diese restlichen Werte werden stattdessen als eine graue gestreifte Fläche angezeigt. Die Größe und der Gesamtwert des Balkens sind zwar richtig, doch nicht alle Dimensionswerte im Balken sind explizit.

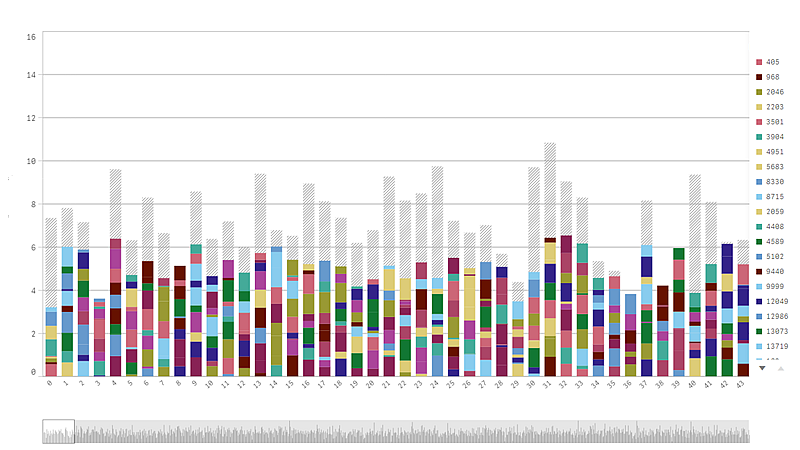

Gestapeltes Balkendiagramm, dessen verbleibende Werte als graue, gestreifte Fläche angezeigt werden.

Um die grauen Flächen zu entfernen, können Sie eine Auswahl vornehmen oder die Dimensionsbeschränkungen im Eigenschaftenfenster verwenden.

Die Anzeige von gestapelten Balken ohne graue Flächen ist auf ungefähr 5000 Balken beschränkt, vorausgesetzt jeder Balken besteht aus 10 inneren Dimensionswerten sowie einem Dimensionswert und einem Kennzahlwert für den Gesamtbalken.

Die anfängliche Datenladung besteht aus 500 Dimensionswerten oder Dimensionsstapeln. (Der Wert 500 bezieht sich auf die äußeren Dimensionswerte, nicht auf die einzelnen Dimensionswerte in einem Stapel.) Wenn Sie über mehr als 500 Werte gescrollt sind, wird ein inkrementeller Ladevorgang durchgeführt, bei dem die Werte basierend auf der aktuellen Ansicht oder Scrollposition geladen werden.

Anzeigen von großen Datenmengen in einem gestapelten Balkendiagramm

Wenn das Diagramm eine stufenlose Skalierung verwendet, können maximal 2000 Datenpunkte angezeigt werden. Die tatsächliche Höchstzahl der Datenpunkte im Diagramm hängt von der Verteilung der Daten ab. Bei einer Überschreitung werden Datenpunkte weder angezeigt noch in Auswahlen im Diagramm aufgenommen. Zudem werden nur zwölf Dimensionswerte für die zweite Dimension in einem Diagramm mit zwei Dimensionen und stufenloser Skalierung angezeigt.

Um die Anzeige von beschränkten Datensätzen zu vermeiden, können Sie eine Auswahl vornehmen oder die Dimensionsbeschränkungen im Eigenschaftenfenster verwenden.

Farben und Legende

Wenn Einfärbung nach Dimension in diesem Diagramm verwendet wird, können maximal 100 eindeutige Dimensionswerte und 100 eindeutige Farben auf der Legende aufgetragen werden.

Gestapelte Balkendiagramme und Zahlenformatierung nach Kennzahlenformel

In gestapelten Balkendiagrammen wird die Zahlenformatierung nach Kennzahlenformel ignoriert. Stattdessen wird immer die Standardformatierung verwendet, damit sie mit der Formatierung der Gesamtwerte übereinstimmt.

VERWANDTE LERNINHALTE:

Weitere Informationen

Hat diese Seite Ihnen geholfen?

Wenn Sie ein Problem mit dieser Seite oder ihrem Inhalt feststellen, sei es ein Tippfehler, ein ausgelassener Schritt oder ein technischer Fehler, informieren Sie uns bitte!
