Диаграмма мульти-КПЭ (Мульти-КПЭ) представляет собой визуализацию, при помощи которой можно представить несколько значений ключевых показателей эффективности для разных значений измерения. Каждое значение можно настроить по отдельности при помощи разных параметров условного форматирования. Это упрощает просмотр и отслеживание целей. Диаграмма входит в пакет Visualization Bundle.
Функция «Мульти-КПЭ» больше не будет доступна в панели ресурсов для создания новых диаграмм с 5 апреля 2025 года в Qlik Cloud и в версии Qlik Sense под управлением клиента, которая ожидается в мае 2025 года. Она по-прежнему будет работать на тех информационных панелях, куда она была добавлена ранее, но будет полностью удалена в мае 2026 года в Qlik Cloud и в версии Qlik Sense под управлением клиента, выпуск которой запланирован на май 2026 года.
Используйте вместо этого
Диаграмма «Мульти-КПЭ» не будет поддерживаться. Рассмотрите возможность замены этого объекта другими диаграммами. Если же вы еще не сделали этого, изучите новые настройки для стилей приложений, листов и диаграмм. При замене функциональности также используйте контейнер «Макет» и меню «Навигация». Здесь приводится список встроенных настроек, которые можно использовать вместо свойств CSS. Обратите внимание, что CSS может применяться через тему (только английский язык).
Особенности
- Ключевые показатели эффективности показаны в диаграмме при помощи мер и одного измерения.
-
Поддерживается одновременное отображение до 15 мер и 80 значений.
- Значения ключевых показателей эффективности можно сгруппировать или отображать по отдельности.
- Каждое значение можно настроить по отдельности при помощи таких параметров, как цвета, значки, метки, размер шрифта, выравнивание, стили, ссылки на разные листы и т. д.
-
Диаграмма поддерживает добавление графических элементов и внедрение объектов в диаграмму, а также отображение мер в режиме инфографики.
Когда это следует использовать
Диаграмма мульти-КПЭ удобно для представления, анализа и отслеживания целевых показателей. Также оно поддерживает настройку отдельных значений ключевых показателей эффективности с помощью условного форматирования. Ключевые показатели эффективности можно связывать с разными листами и вставлять объекты для представления информации или данных.
Создание диаграммы мульти-КПЭ
На редактируемом листе можно создать диаграмму мульти-КПЭ.
Выполните следующие действия.
- На панели ресурсов откройте Пользовательские объекты > Visualization bundle и перетащите объект Мульти-КПЭ на лист.
- Нажмите кнопку Добавить меру и выберите основную меру диаграммы ключевого показателя эффективности. Отобразятся основная мера и значение ключевого показателя эффективности для выбранной меры.
- Щелкните Добавить в разделе Данные > Измерения на панели свойств и выберите измерение.
После выбора измерения и меры отображается диаграмма мульти-КПЭ.
Пример:
Диаграмма с мерой (Margin %), представленной для разных значений измерения (City).
Добавление дополнительных мер
В разделе панели свойств Данные > Измерения в диаграмму можно добавить дополнительные меры. Диаграмма обновится и отобразит добавленные меры. Поддерживается одновременное отображение до 15 мер и 80 значений. Основная мера всегда занимает верхнюю строчку списка мер каждого измерения. При добавлении дополнительных мер они отображаются под первым значением ключевого показателя эффективности в порядке ввода.
Пример:

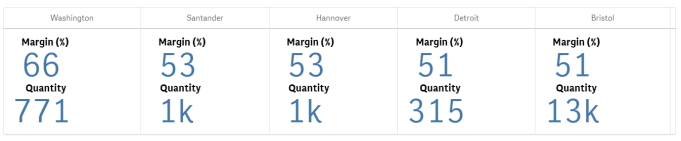

Диаграмма с двумя мерами (Margin %, Quantity), сгруппированными по измерению (City).
Настройка ключевых показателей эффективности
Меры и значения ключевых показателей эффективности можно настроить при помощи одного или нескольких условных параметров. Можно одновременно добавить несколько ключевых показателей эффективности, сгруппировать их и связать с разными листами. Также значения ключевых показателей эффективности можно настроить по отдельности путем их разграничения при помощи одного или нескольких условных параметров, таких как текст, цвета, значки, графические элементы и т. д.
Сведения об условных параметрах см. в Настройка ключевых показателей эффективности.
Пользовательская настройка стиля
В области Вид на панели свойств доступен ряд параметров для настройки стилей.
Щелкните
Стиль в области Вид > Представление для дополнительной настройки стиля диаграммы. Чтобы сбросить стили, щелкните
рядом с каждым разделом. Щелкните Сбросить все, чтобы сбросить стили для всех доступных вкладок на панели стиля.
Для получения общих сведений о настройке стиля отдельной визуализации см. раздел Применение пользовательского стиля к визуализации.
Настройка текста
Можно настроить текст для заголовка, подзаголовка и сноски на вкладке Вид > Общие. Чтобы скрыть эти элементы, выключите параметр Показать заголовки.
Видимость различных меток на диаграмме зависит от настроек конкретной диаграммы и от параметров отображения меток. Их можно задать на панели свойств.
Можно настроить стиль текста, который отображается на диаграмме.
Выполните следующие действия.
На панели свойств разверните раздел Вид.
Выберите Вид > Представление и щелкните
Стиль.На вкладке Общие настройте шрифт, стиль начертания, размер шрифта и цвет для следующих элементов:
Заголовок
Подзаголовок
Сноска
Настройка фона
Можно настроить фон диаграммы. В качестве фона можно использовать цвет или изображение.
Выполните следующие действия.
На панели свойств разверните раздел Вид.
Выберите Вид > Представление и щелкните
Стиль.На вкладке Общие панели стиля выберите цвет фона (основной цвет или выражение). Также можно выбрать фоновое изображение из библиотеки медиафайлов или указать URL-адрес изображения.
При использовании цвета фона настройте непрозрачность фона с помощью ползунка.
При использовании фонового изображения можно настроить размер и расположение изображения.
Пользовательская настройка границы и тени
Можно настроить границу и тень диаграммы.
Выполните следующие действия.
На панели свойств разверните раздел Вид.
Выберите Вид > Представление и щелкните
Стиль.На вкладке Общие панели стилей в области Граница настройте значение параметра Контур, чтобы сделать линию вокруг диаграммы более широкой или узкой.
Выберите цвет границы.
Настройте параметр Радиус закругления, чтобы управлять скруглением рамки.
В области Тень на вкладке Общие выберите размер и цвет тени. Выберите Нет, чтобы убрать тень.
Ограничения
Для получения сведений об ограничениях общего характера см. Ограничения.
Отчеты Qlik NPrinting не поддерживают диаграммы мульти-КПЭ.
