Добавление диаграмм в шаблон HTML в виде изображений
Диаграмму можно добавить в шаблон отчета HTML в виде изображения. В диаграмме будут использованы данные из самой недавней перезагрузки приложения.
Изображение диаграммы добавляется в код шаблона HTML как элемент img. Изображение также добавляется как объект на панели объектов. К нему можно вернуться в любое время для редактирования и повторного использования.
При выборе диаграммы обновите список доступных диаграмм из приложения Qlik Sense, нажав
.
Выполните следующие действия.
-
В конструкторе HTML поместите курсор в то местоположение в коде, куда требуется вставить изображение.
-
В конструкторе HTML нажмите

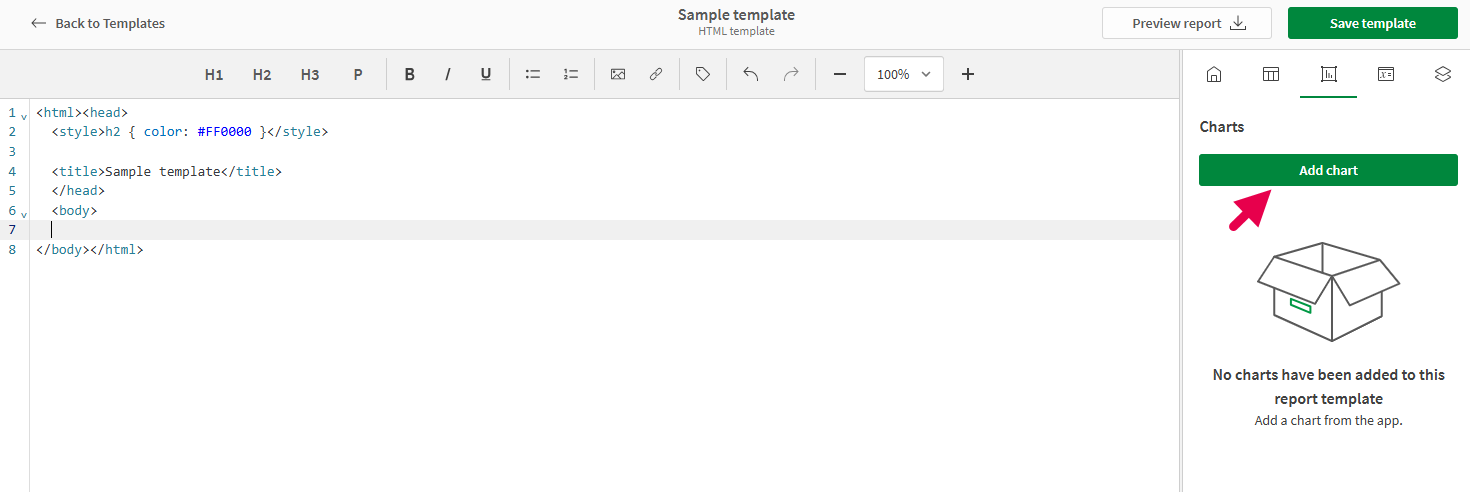

на панели объектов.Меню Диаграммы на панели объектов в конструкторе HTML
-
Щелкните Добавить диаграмму. Появится список доступных листов.
-
Разверните лист, содержащий диаграмму, которую требуется добавить. При необходимости можно выполнить поиск по имени диаграммы, чтобы уточнить список листов.
-
Щелкните значок
, чтобы добавить диаграмму.Перед добавлением диаграммы можно предварительно просмотреть ее, чтобы убедиться в правильности выбора. Чтобы просмотреть диаграмму, нажмите

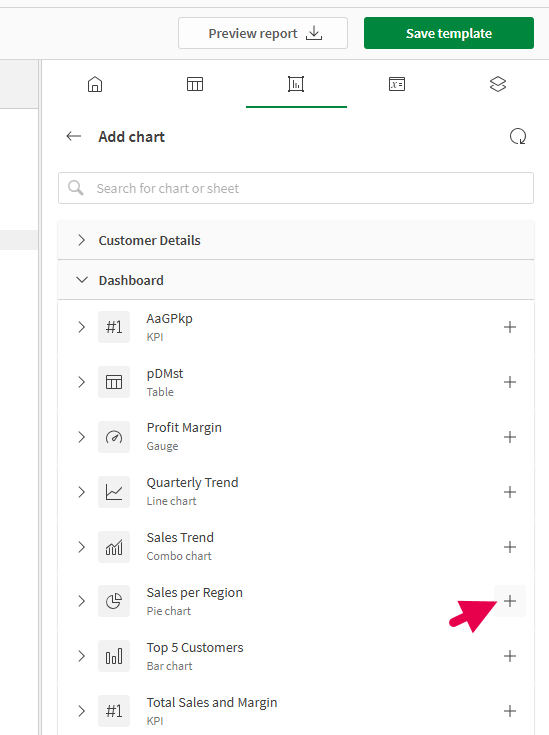

рядом с ней или название диаграммы.Выбор диаграммы для добавления в виде изображения
-
Диаграмма будет добавлена в шаблон как элемент img. На панели объектов укажите уникальное Имя для изображения, чтобы его можно было идентифицировать позже.
Рабочая область шаблона с недавно добавленным выделенным элементом img
-
Можно настроить отображение изображения в шаблоне, как описано ниже.
-
Настройте Масштаб в меню объектов. Это поможет улучшить удобочитаемость текста диаграммы и выделить ее определенные части.
-
Измените измерения изображения с помощью атрибутов width и height в элементах img. Это выполняется в рабочей области.
-
-
Объект изображения можно повторно использовать в любое время. Откройте
на панели объектов и нажмите
, чтобы открыть объект. Нажмите Добавить изображение, чтобы добавить изображение снова.
