Пример: Построение листа

В этом примере показано, как быстро построить лист. Если требуется воспроизвести пример, базовое приложение и используемые данные доступны в руководстве по бизнес-логике. Руководство по бизнес-логике см. в разделе Учебное пособие — настройка интерпретации данных в Инструмент «Наблюдения».

Режим редактирования листа позволяет быстро разрабатывать полезные визуализации. Создавая лист, нужно иметь представление о том, какая информация должна отображаться. В этом случае из приложения Учебное пособие — Бизнес-логика мы хотим создать лист, который позволит нам исследовать продажи в разные моменты времени. На этом листе должны отображаться следующие данные:

  • Географическое представление продаж по странам и городам.

  • Валовая прибыль отдела продаж.

  • Данные о продажах сотрудников.

  • Разбивка конкретных продуктов и категорий.

  • Фильтр, с помощью которого пользователи могут фильтровать данные по годам, кварталам, месяцам и неделям.

Пример листа

Создание первой визуализации

Для первой визуализации мы создадим гистограмму, сначала используя автодиаграмму, чтобы увидеть рекомендацию, а затем изменим рекомендацию на гистограмму.

  1. В приложении Учебное пособие — Бизнес-логика создайте новый лист.

  2. Перетащите SalesOffice из раздела Ресурсы в раздел Данные в качестве измерения.

  3. Из раздела Ресурсы перетащите Gross Profit в раздел Данные в качестве меры.

    Первая визуализация

  4. В разделе Визуализация выберите Линейчатая диаграмма с полосами, сгруппированными горизонтально.

  5. В разделе Представление щелкните Сортировка и выберите По размеру.

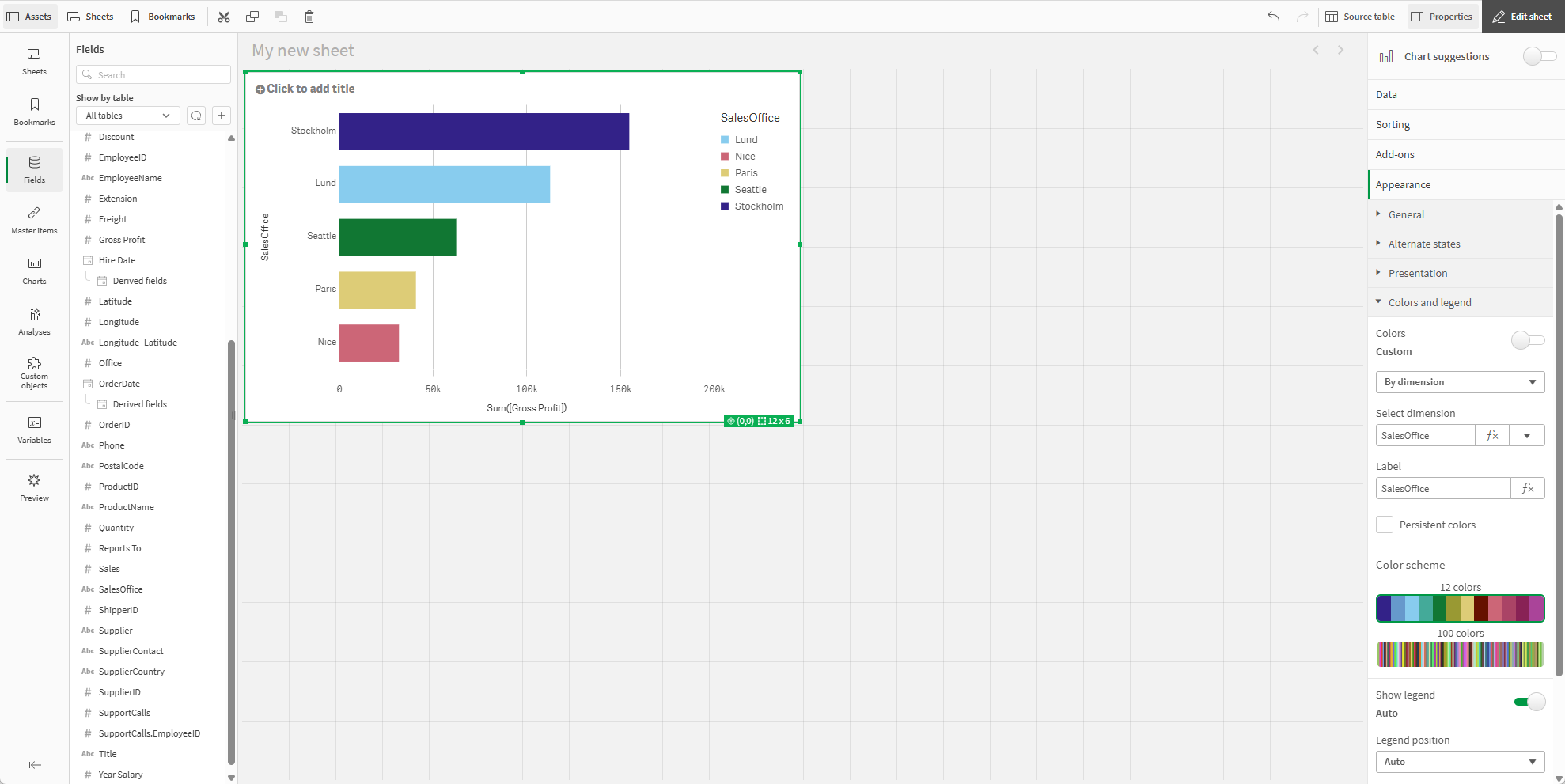

    Изменение визуализации

Добавление карты

Создав гистограмму, мы можем затем создать карту, на которой отображаются как страны, так и города.

  1. Щелкните , чтобы добавить еще одну визуализацию в строку.

  2. Под визуализацией выберите Карта.

  3. Щелкните Открыть расширенные свойства.

  4. Щелкните СлоиДобавить слой.

  5. Выберите Слой области.

  6. В разделе Измерения щелкните Добавить и выберите Страна.

  7. В разделе Цвета выберите Пользовательский, щелкните По мере и раскрасьте по Avg(Sales).

  8. Щелкните , чтобы вернуться в раздел Слои.

  9. Щелкните Добавить слой и выберите Слой точек.

  10. В разделе «Измерения» щелкните «Добавить» и выберите «Город».

  11. В разделе Цвета выберите Пользовательский, щелкните По мере и раскрасьте по Sum(Sales).

  12. В разделе Цветовая схема выберите Расходящиеся классы.

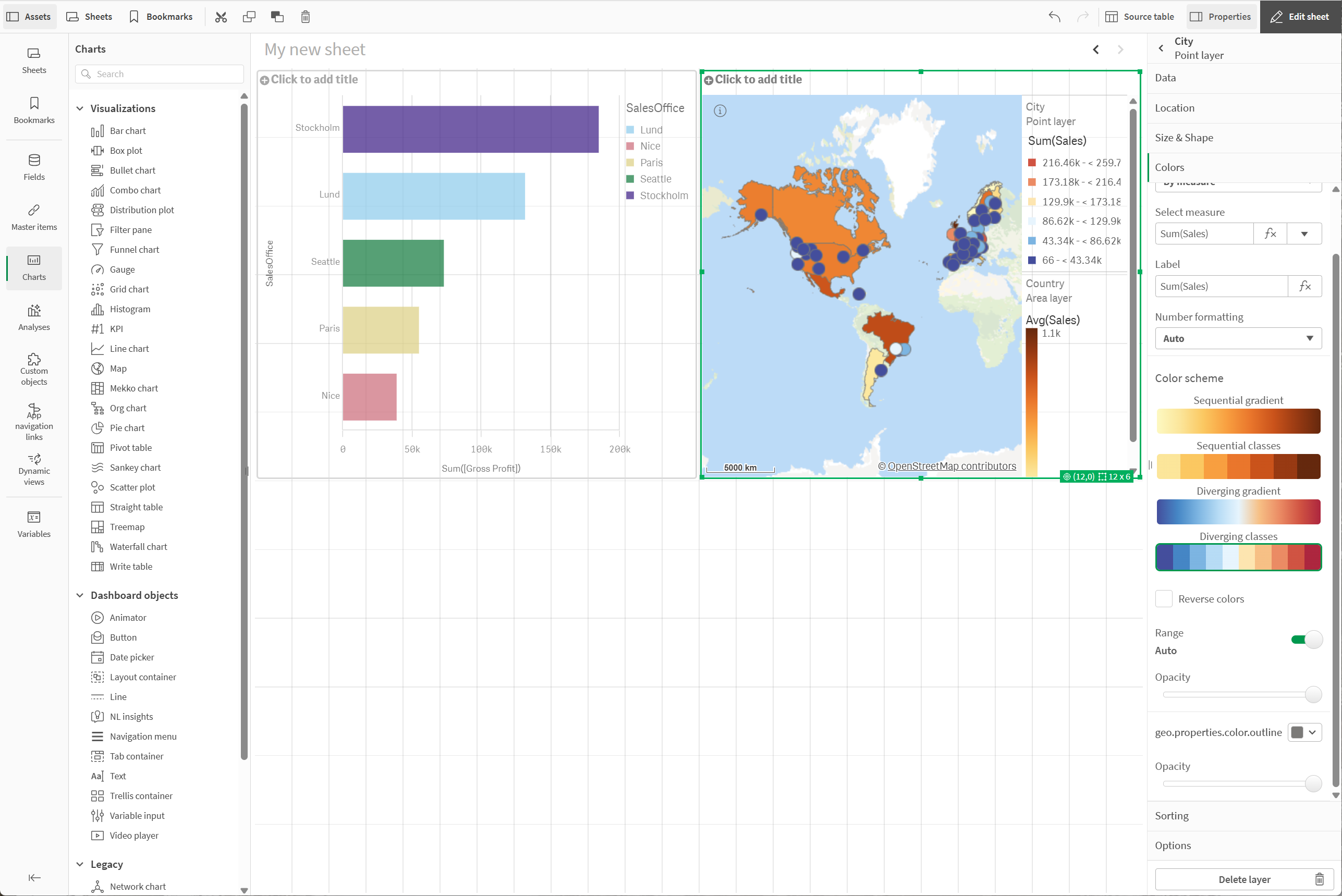

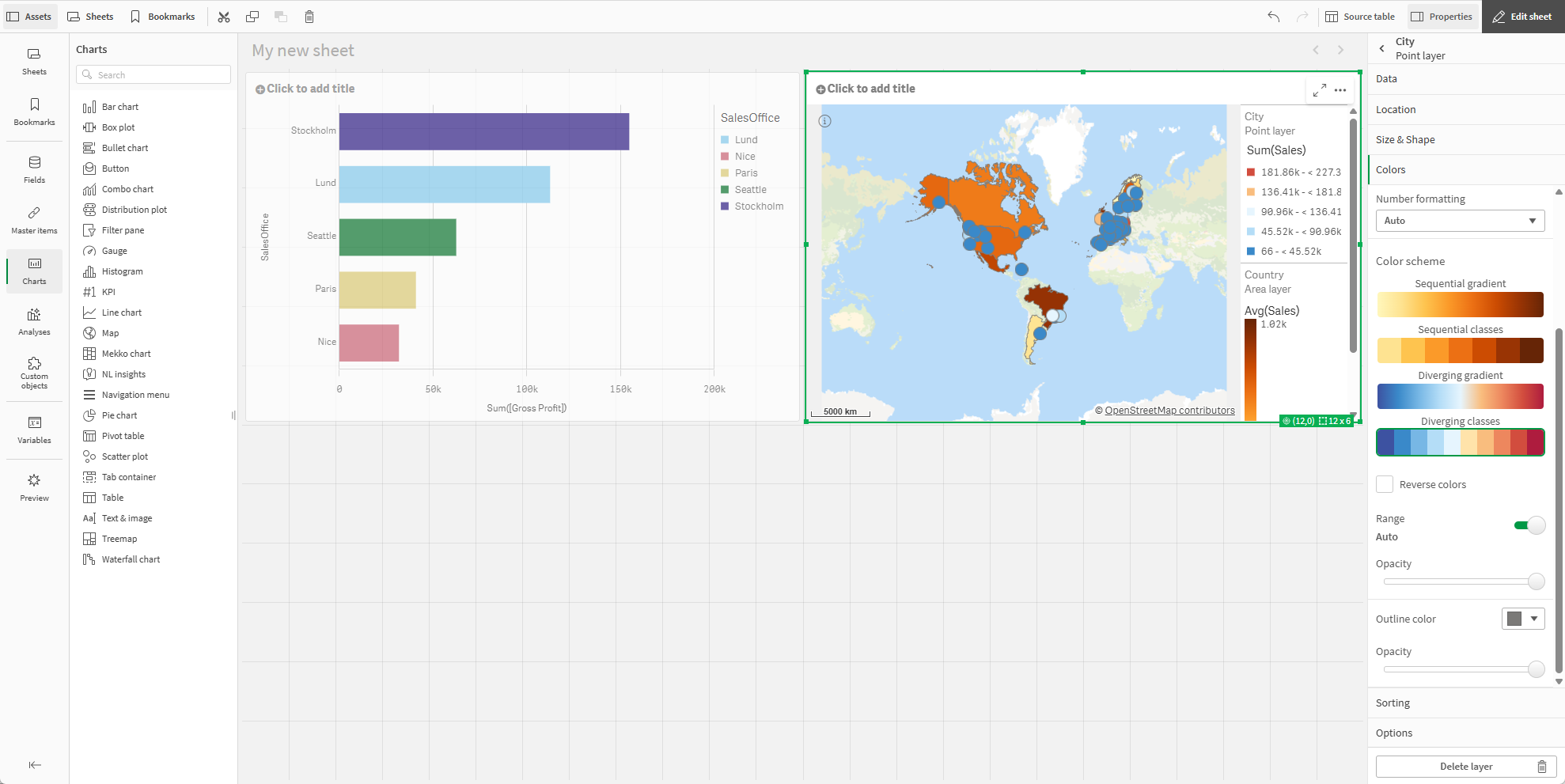

    Лист с картой

Добавление фильтра и изменение организации строки

Далее мы добавим фильтр, чтобы иметь возможность исследовать данные в визуализациях за определенные периоды времени. Мы также изменим организацию строки визуализаций.

  1. Щелкните , чтобы добавить еще одну визуализацию в строку.

  2. В разделе Визуализации нажмите и выберите Фильтр.

  3. В разделе Ресурсы щелкните OrderDate.

  4. Перетащите следующие элементы в раздел Данные в области Свойства:

    • Год

    • Квартал

    • Месяц

    • Неделю

  5. В левой части фильтра щелкните и перетащите на фильтр, чтобы изменить его размер.

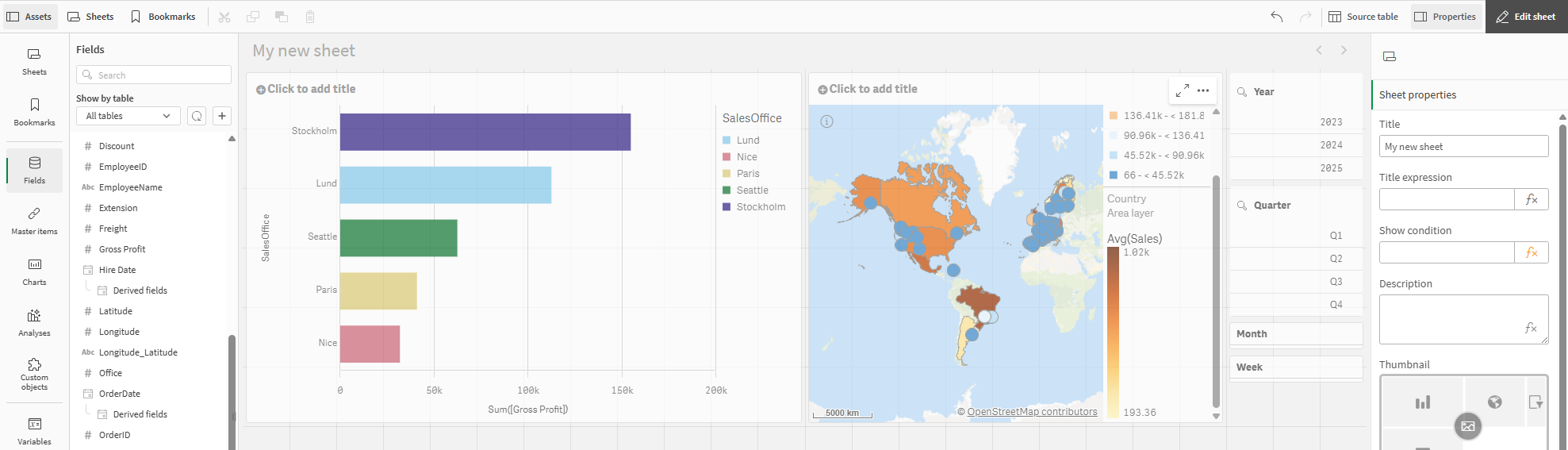

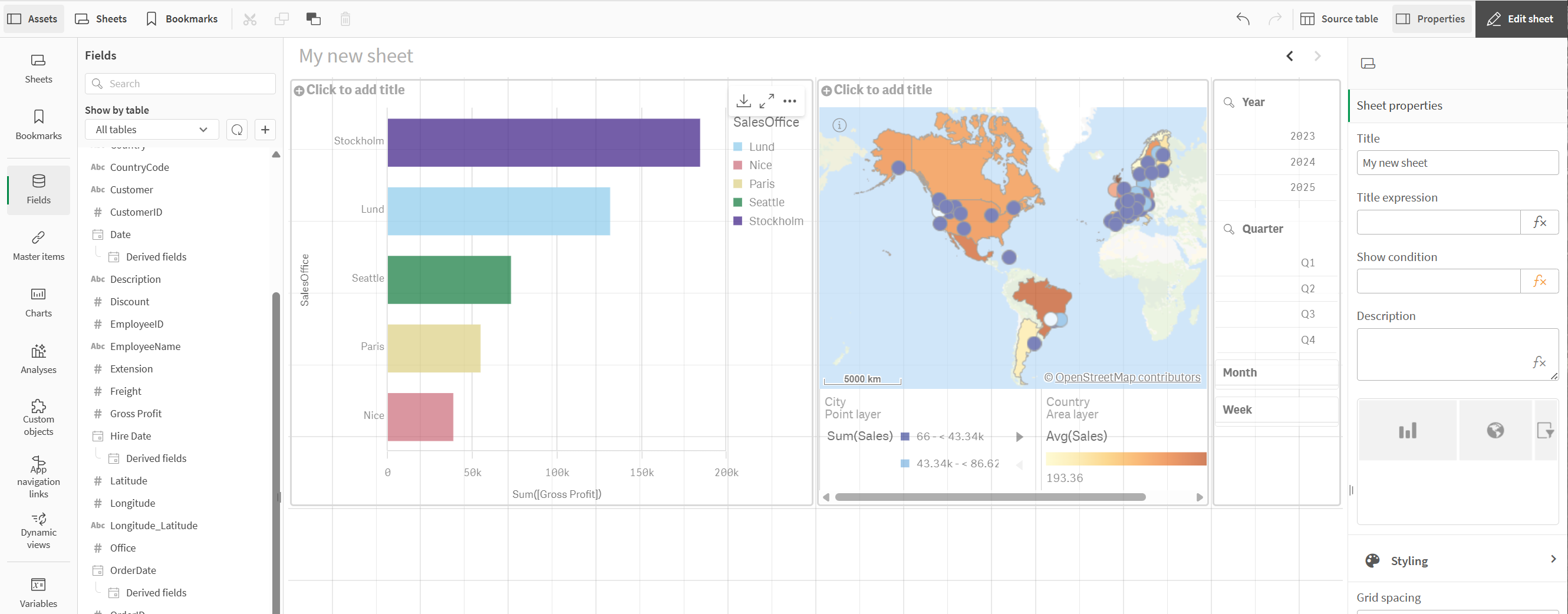

    Добавление фильтра

  6. Щелкните на визуализации карты и перетащите ее влево от гистограммы.

Добавление новой строки с таблицей

Мы добавим новую строку визуализаций под текущей строкой, начиная с таблицы.

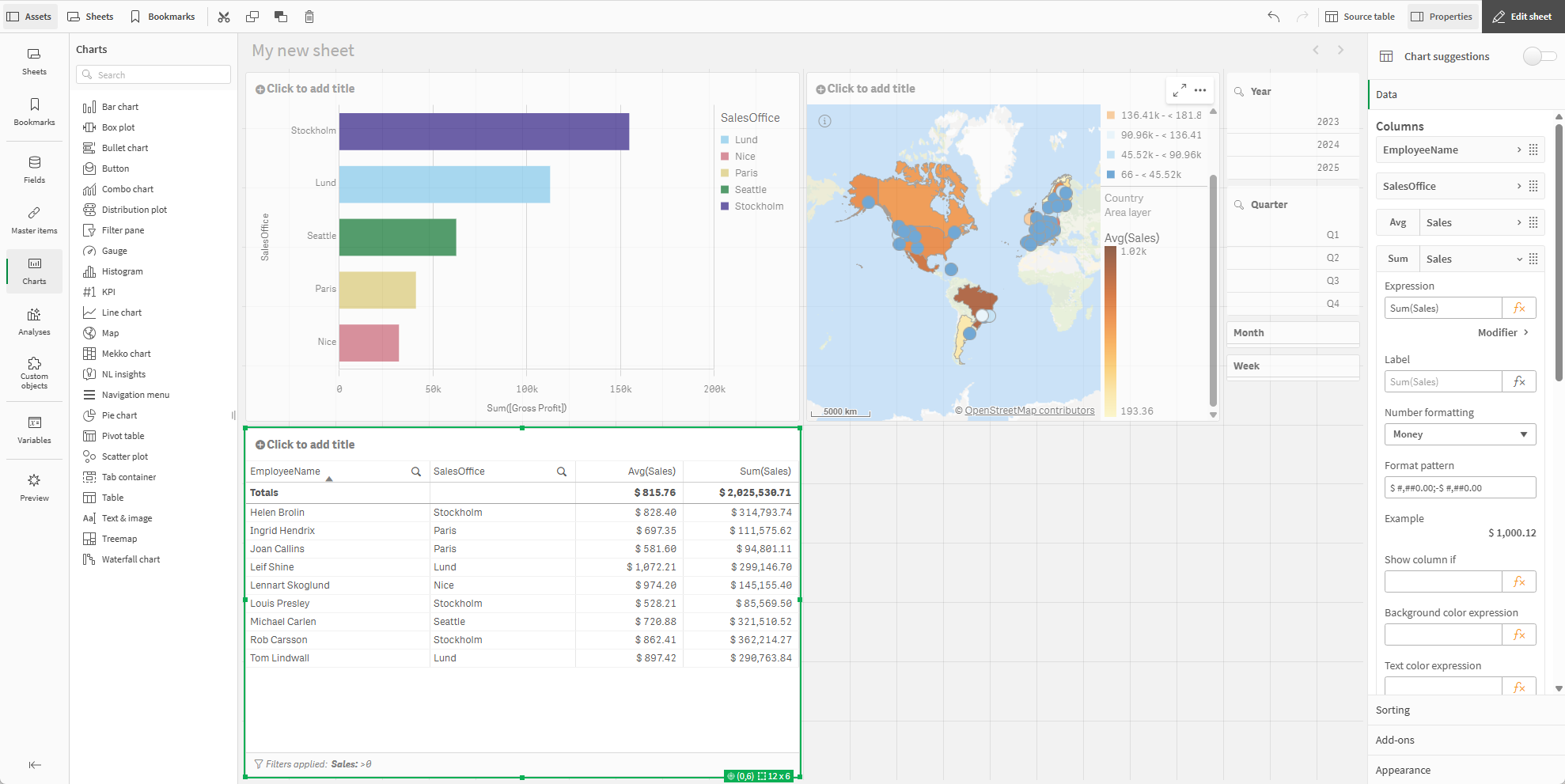

Отфильтрованная таблица

  1. Щелкните под этой строкой, чтобы добавить визуализацию в новую строку.

  2. В разделе Визуализация выберите Таблица.

  3. Из раздел Ресурсы перетащите следующие элементы в качестве измерений:

    • EmployeeName

    • SalesOffice

  4. Из раздела Ресурсы перетащите Sales, чтобы создать следующие меры:

    • Avg(Sales)

    • Sum(Sales)

  5. Из раздела Ресурсы перетащите Sales в раздел Фильтры.

  6. Выберите тип фильтра Условие.

  7. Выберите Сравнить.

  8. Под условием щелкните > и выберите Фиксированное значение.

  9. В поле Больше введите 0.

Добавление карты дерева

Теперь мы добавим карту дерева, чтобы иметь возможность исследовать как категории продуктов, так и продукты в этих категориях.

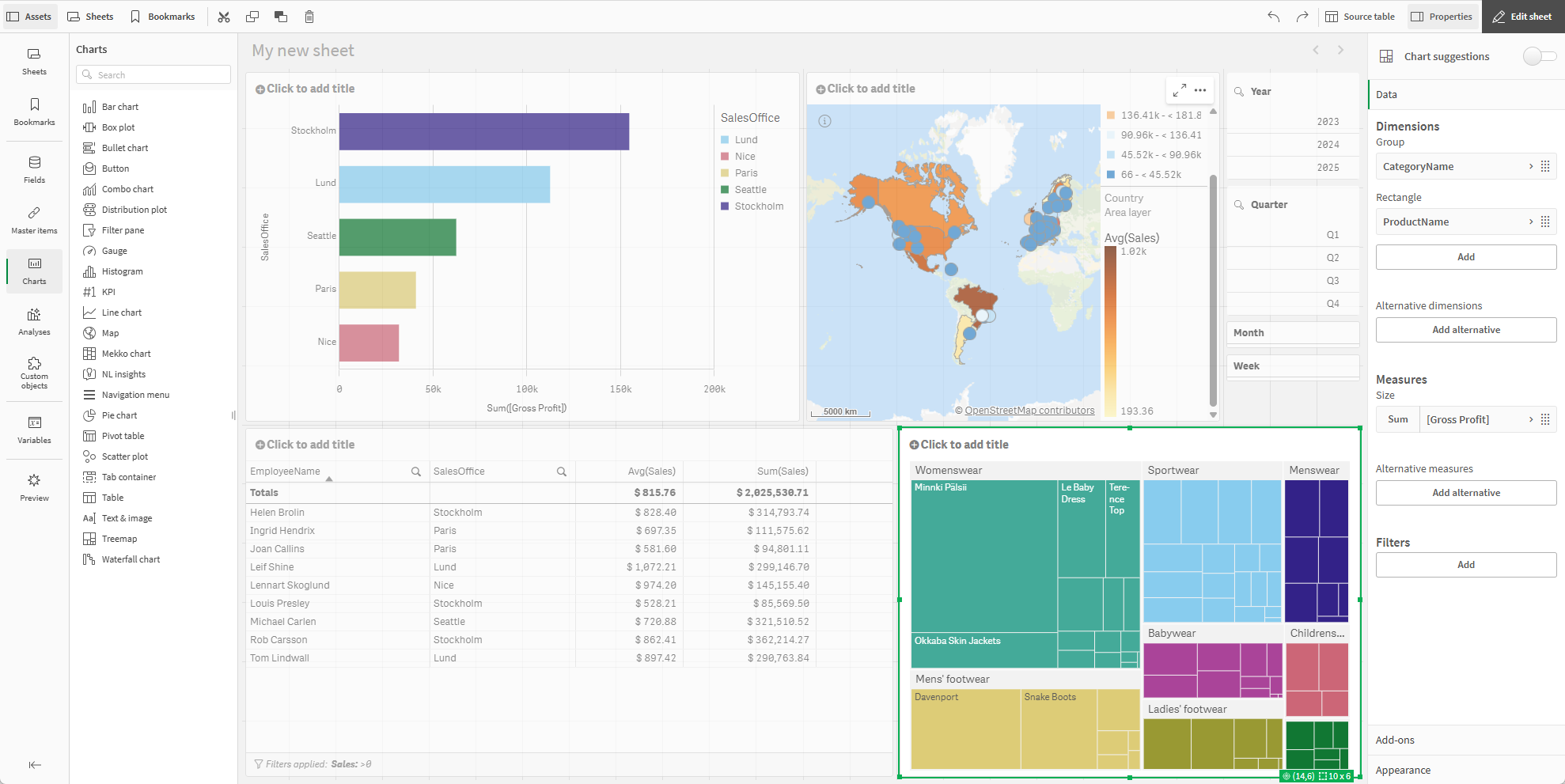

Создать карту дерева

  1. Щелкните , чтобы добавить еще одну визуализацию в строку.

  2. В разделе Визуализация выберите Карта дерева.

  3. Из раздела Ресурсы перетащите CategoryName в раздел Прямоугольник (Измерения).

  4. Из раздела Ресурсыперетащите ProductName в раздел Прямоугольник (Измерения) .

  5. Из раздела Ресурсы перетащите Gross Profits в раздел Размер (Меры).

  6. В левой части фильтра щелкните и перетащите на фильтр, чтобы изменить его размер.

Изменение форматирования мер в расширенных параметрах

Создав диаграммы, мы можем перейти к более тонким настройкам. Начнем с изменения способа отображения продаж в таблице.

Образец листа в расширенном режиме редактирования

  1. Нажмите Расширенные параметры.

  2. Выберите таблицу.

  3. На панели свойств щелкните Данные.

  4. Выберите Avg Sales.

  5. В поле Формат чисел выберите Денежный.

  6. В разделе Образец формата введите  $ #,##0.00;-$ #,##0.00.

  7. Выберите Sum Sales.

  8. В поле Формат чисел выберите Денежный.

  9. В разделе Образец формата введите  $ #,##0.00;-$ #,##0.00.

Изменение меток измерений в фильтре

По умолчанию в фильтре отображаются названия измерений. Их можно настроить так, чтобы отображался только период времени, а не полное название измерения.

Фильтр с измененными заголовками измерений

  1. В разделе Дополнительные параметры выберите фильтр.

  2. В разделе Данные выберите OrderDate.autoCalendar.Year.

  3. В Заголовок введите Year.

  4. В разделе Данные выберите OrderDate.autoCalendar.Quarter.

  5. В Заголовок введите Quarter.

  6. В разделе Данные выберите OrderDate.autoCalendar.Month.

  7. В Заголовок введите Month.

  8. В разделе Данные выберите OrderDate.autoCalendar.Week.

  9. В Заголовок введите Week.
