Creazione di una mappa con livelli sfondo multipli
È possibile utilizzare più livelli sfondo in un grafico mappa. Ciò consente di creare mappe base a più livelli per i dati del grafico mappa.
Alcune sorgenti WMS includono livelli con trasparenza. Con queste sorgenti è possibile sovrapporre il livello sfondo WMS su una mappa base o su altri livelli. È inoltre possibile posizionare immagini su altri livelli sfondo. Ciò consente di creare mappe base più complesse per i dati.
Il supporto della trasparenza da parte di un livello di trasparenza WMS dipende dalla sorgente WMS.
In questo esempio di mappa viene utilizzato un TMS personalizzato in un livello sfondo. Un WMS livello sfondo viene posizionato sopra, utilizzando un WMS endpoint dalla National Ocean and Atmospheric Administration. Il WMS livello mostra i dati radar meteorologici.

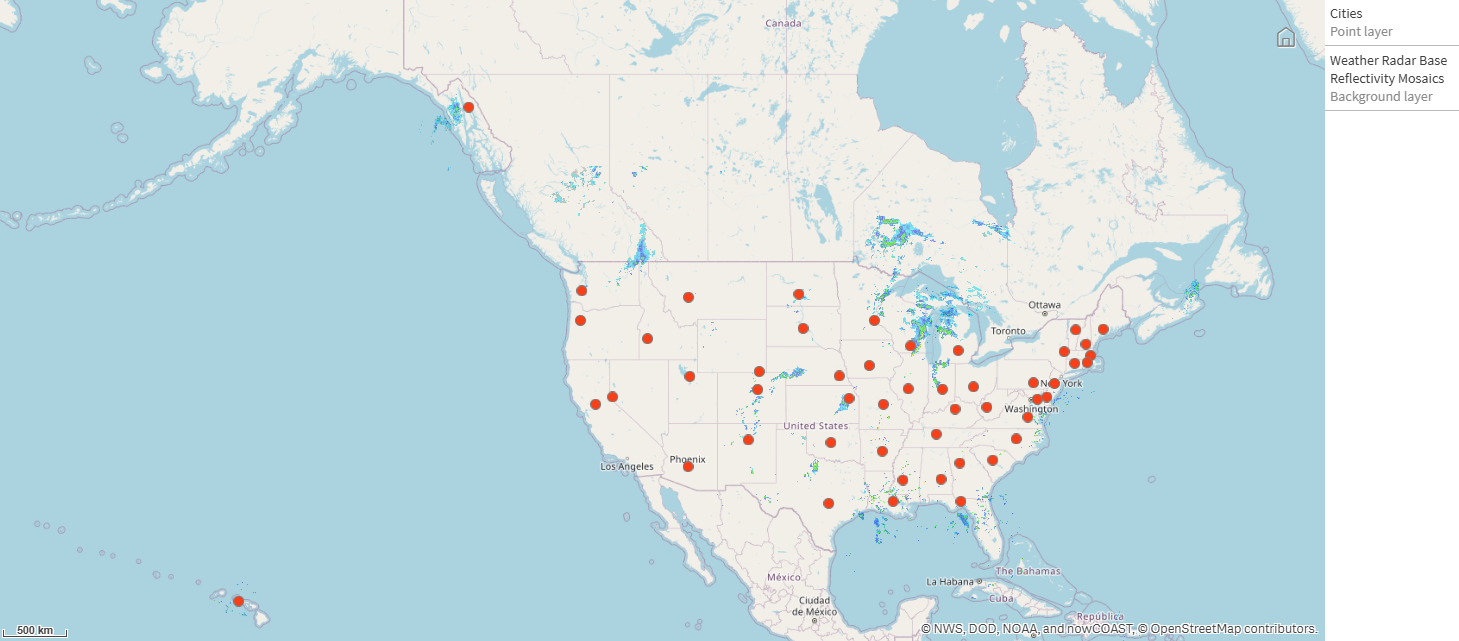

Grafico mappa con un livello punti sovrapposto a TMS e WMS livelli sfondo.
Set di dati
Questo esempio utilizza una singola tabella per i dati, Città, con un TMS esterno e dati WMS da sorgenti esterne. È possibile importare le due tabelle nella propria app utilizzando il connettore per file Web.
Creazione di una visualizzazione
In questo esempio vengono aggiunti livelli sovrapposti uno sull'altro nell'ordine finale. Se si aggiungono questi livelli in un ordine diverso, è possibile fare clic e trascinare i livelli nell'ordine corretto in Livelli.
Procedere come indicato di seguito:
- Aggiungere la tabella Cities all'app. È possibile copiare e incollare la tabella utilizzando l'inserimento manuale oppure importarla nell'app utilizzando il connettore per file Web.
- Aggiungere un grafico mappa in un foglio.
- In Impostazioni mappa impostare Mappa base su Nessuna.
Aggiungere un livello sfondo e procedere come segue:
In Dati procedere come segue:
- In Formato selezionare TMS.
- Per URL, inserisci https://a.tile.openstreetmap.org/${z}/${x}/${y}.png.
- In Attribuzione inserire © OpenStreetMap contributors.
In Options > General, segui questi passaggi:
- Impostare Mostra legenda su None.
In Options > Presentation, segui questi passaggi:
- Impostare l'Opacità a 0.5.
Aggiungere un livello sfondo e procedere come segue:
Per Etichetta, immettere Mosaici di riflettività di base del radar meteorologico.
- In Formato selezionare WMS e fare clic su Configurazione WMS. Procedere come indicato di seguito:
- Per URL del server WMS, immettere https://nowcoast.noaa.gov/geoserver/observations/weather_radar/ows.
- In Versione selezionare 1.3.0.
- Fare clic su Carica WMS.
- Nel Passaggio 2 (Impostazioni), impostare le seguenti impostazioni:
- Impostare CRS su EPSG:3857.
- Attiva l'impostazione Trasparente.
- Seleziona tutte le opzioni sotto Mosaici di riflettività di base del radar meteorologico.
- Fare clic su Salva.
- Per Attribuzione, inserisci NWS, DOD, NOAA e nowCOAST.
Aggiungere un livello punti e procedere come segue:
- In Dati aggiungere Cities come dimensione.
- In Posizione procedere come segue:
- Impostare Ambito delle posizioni su Personalizza.
- Impostare Paese su 'USA'.
- In Colori impostare Colori su Personalizzato e impostare Colore su f93f17.
- In Dimensioni & Forma, imposta Dimensione bolla su 9.
