Architektura zestawu danych w Qlik Open Lakehouse

Podczas generowania rekordów danych w Qlik Open Lakehouse, w Qlik Talend Data Integration są automatycznie generowane tabele pamięci masowej, tabele zmian i widoki. Widoki te można przeszukiwać w celu uzyskania dostępu do bieżących i historycznych danych przechowywanych w otwartym formacie tabeli Iceberg.

Intuicyjny interfejs użytkownika pomaga budować, modelować i wykonywać potoki danych. Użytkownik może automatycznie generować schematy dla magazynów danych operacyjnych (ODS) i magazynów danych historycznych (HDS) bez konieczności ręcznego kodowania.

Schematy

Artefakty są generowane w schemacie wewnętrznym i schemacie zadania danych.

• Schemat wewnętrzny zawiera fizyczną tabelę z wieloma partycjami.

• Schemat zadania danych zawiera widoki, które można wykorzystać do korzystania z danych.

  Gdy schemat jest powiązany z więcej niż jednym zadaniem danych, każde zadanie danych musi używać unikatowego prefiksu dla tabel i widoków. Prefiks można ustawić w ustawieniach zadania danych.

Tylko schematy wewnętrzne są sprawdzane pod kątem konfliktów nazw. W przypadku innych schematów należy sprawdzić, czy w nazwach tabel nie występują konflikty nazw. Najlepsza praktyka polega na nadawaniu schematowi wewnętrznemu takiej samej nazwy jak schematowi zadania danych z dodanym elementem _internal. To skutecznie zapewni, że każda kombinacja schematu i prefiksu będzie unikatowa.

Tabele

Dla każdej tabeli źródłowej tworzona jest tabela w schemacie wewnętrznym z przyrostkiem _internal, przy użyciu formatu:

<INTERNAL_SCHEMA>.<TABLE_NAME>_internal

Tabela ta zawiera pięć partycji, z których każda służy odrębnemu celowi w zakresie przetwarzania i przechowywania danych. Każda partycja wykorzystuje podzbiór kolumn tabeli na podstawie jej roli w cyklu życia danych.

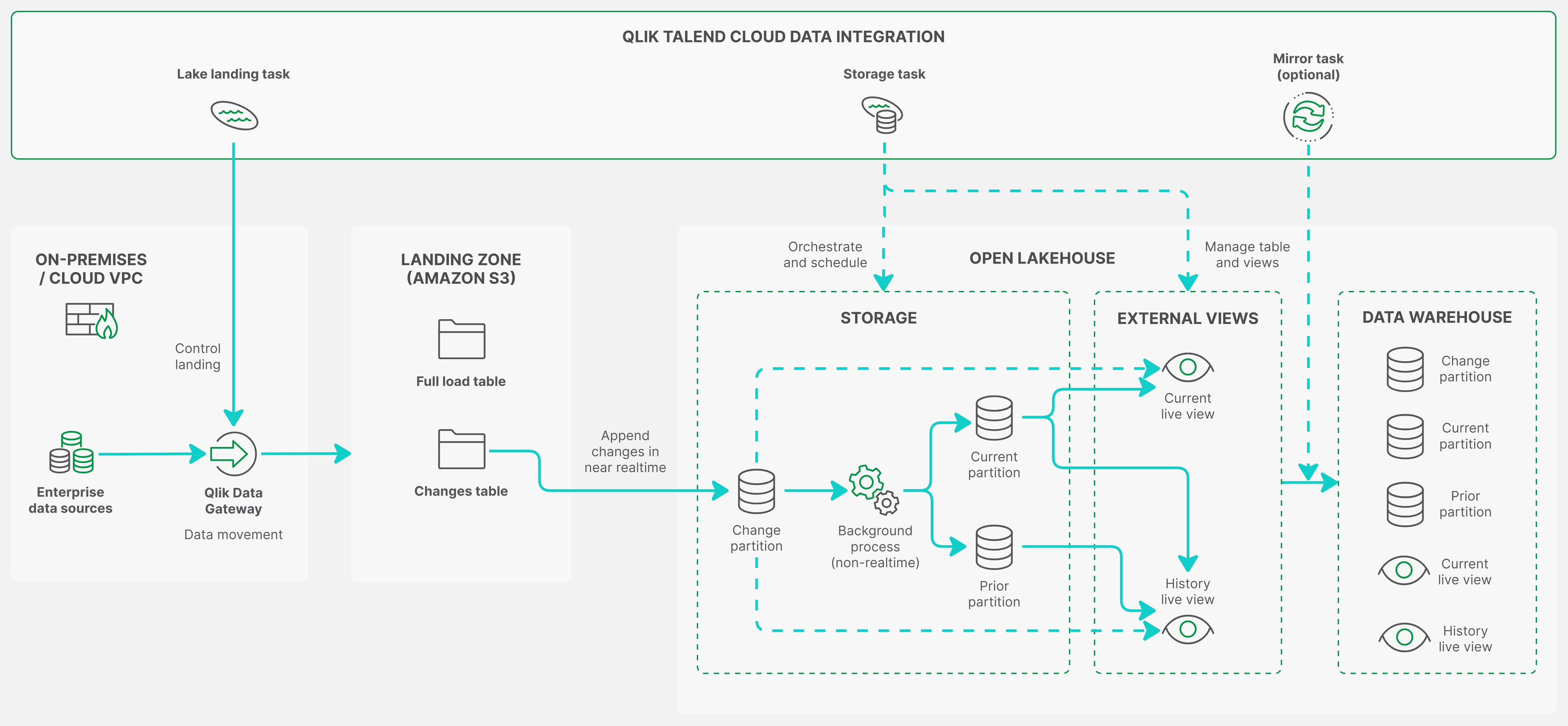

Wewnętrzny zbiór danych ma strukturę umożliwiającą efektywne zarządzanie danymi przychodzącymi z systemu źródłowego, wspierając pozyskiwanie danych w czasie rzeczywistym i śledzenie danych historycznych. Przepływ danych jest zarządzany przez kilka wyspecjalizowanych partycji, z których każda została opisana poniżej:

• Partycja Changes zmian – pozyskiwanie w czasie rzeczywistym

  Wszystkie zmiany z systemu źródłowego – wpisy, aktualizacje i usunięcia – są najpierw dołączane do Partycji Changes zmian.

  • Działając jako surowy dziennik zmian, partycja zapewnia pełną informację o aktywności źródła przed wystąpieniem jakichkolwiek przekształceń.

  • Każda zmiana jest oznaczona typem (I, U lub D), wskazującym sposób jej przetwarzania.

  • Zdarzenia są przechwytywane ze źródła w momencie ich wystąpienia. Partycja jest aktualizowana niemal w czasie rzeczywistym.

  • Partycja Changes zmian jest dostępna po zastosowaniu następujących ustawień w zadaniu umieszczania danych w jeziorze.

    • W zakładce Ogólne opcja Metoda aktualizacji jest ustawiona na CDC.

    • Pełne ładowanie jest włączone.

• Partycja Asset_state asset_state – śledzenie postępu

  Po wprowadzeniu zmian partycja Asset_state Asset_state rejestruje dwa znaczniki czasu:

  • Kiedy zmiany zostały ostatnio dodane do partycji Changes.

  • Kiedy zmiany zostały ostatnio zastosowane do partycji Current.

  Zapewnia to pełny wgląd w potok synchronizacji i pomaga w monitorowaniu lub rozwiązywaniu problemów z opóźnieniami.

• Current partycja (ODS) – najnowsza replika źródła

  Zmiany z partycji Changes są okresowo stosowane do partycji Current w celu utrzymania aktualnej, zoptymalizowanej pod kątem zapytań kopii źródła danych.

  • Zadanie w tle działa automatycznie, aby zastosować te aktualizacje. Jest to oparte na ilości skumulowanych zmian, a nie na ustalonym harmonogramie.

  • Początkowe pełne ładowanie jest zapisywane bezpośrednio w partycji Current.

  • Partycja ta odzwierciedla aktualny stan danych i została zaprojektowana z myślą o wydajnym wyszukiwaniu.

• Prior partycja (HDS) – Dane historyczne

  Gdy rekord jest aktualizowany lub usuwany w Current partycji, kopia poprzedniej wersji jest zapisywana w Prior partycji.

  • Rekordy zawierają metadane, w tym historię zmian i zakres dat, kiedy dane są ważne.

  • Obsługiwane są powoli zmieniające się wymiary typu 2 (SCD2).

  • Partycja Prior jest dostępna, gdy opcja Zachowaj rekordy historyczne i archiwizuj rekordy zmian jest włączona na karcie Ogólne w ustawieniach zadania przechowywania danych.

  • Gdy zaktualizowana wersja rekordu wchodzi do Current partycji, poprzedni rekord jest przenoszony do Prior partycji w celu śledzenia historycznego.

• Reload partycja

  Partycja Reload działa jako tymczasowy obszar przejściowy podczas ręcznego lub zaplanowanego pełnego przeładowania:

  • Nowe dane są najpierw zapisywane w partycji Reload.

  • Regularne zadania konserwacyjne czyszczą wszelkie oczekujące zmiany przed ich wstrzymaniem.

  • Dane są porównywane z partycją Current i tylko różnice są przenoszone do partycji Current.

  • Partycja Reload jest czyszczona po zakończeniu operacji.

  Proces ten zapewnia minimalne zakłócenia głównego zbioru danych podczas operacji pełnego przeładowania.

Partycja Current

Prior partycja

Changes partycja

Asset_state partycja

Reload partycja

Kolumny używane przez Reload partycję są takie same, jak w Current partycji.

Widoki

Wszystkie utworzone widoki są aktualizowane niemal w czasie rzeczywistym. W celu uproszczenia zapytań i raportowania dostępne są następujące widoki:

Bieżący

Widok bieżący odzwierciedla najnowszy stan danych. Widok ten reprezentuje replikę tabeli źródłowej, aktualizowaną w czasie zbliżonym do rzeczywistego. Scala dane z partycji Current i Changes.

Nazwa: <EXTERNAL_SCHEMA>.[<PREFIX>]<TABLE_NAME>

Do struktury tabeli nie są dodawane kolumny nagłówka.

Historia

Widok historii jest generowany w schemacie zasobu danych dla każdej wybranej tabeli źródłowej, jeśli w ustawieniach zadania danych włączona jest opcja Historia. Widok historii scala dane z partycji Prior i Changes. Zapewnia pełną oś czasu zmian, idealną do audytu lub analizy historycznej.

Nazwa: <EXTERNAL_SCHEMA>.[<PREFIX>]<TABLE_NAME>_<Suffix for history views>

Do widoku historii dodawane są następujące pola nagłówka.
