Архитектура набора данных в Открытое озеро данных Qlik

Если генерирование набора данных происходит в Открытое озеро данных Qlik, Qlik Talend Data Integration автоматически генерирует таблицы хранения, таблицы изменений и виды. Можно запросить эти виды, чтобы получить доступ к текущим и историческим данным, хранящимся в формате открытой таблицы Iceberg.

Благодаря интуитивно понятному интерфейсу и инструкциям системы, пользователь может строить, моделировать и выполнять конвейеры данных. Кроме того, схемы для хранилищ операционных (ODS) и исторических данных (HDS) могут генерироваться автоматически, что позволяет обойтись без ручного написания кода.

Схемы

Артефакты генерируются во внутренних схемах, а также в схемах задач данных.

• Внутренняя схема содержит физическую таблицу с несколькими разделами.

• Схема задач данных содержит виды, которые можно использовать для работы с данными.

  Когда схема связана с несколькими задачами данных, каждая задача данных должна использовать уникальный префикс для таблиц и видов. Префикс можно настроить в параметрах задачи данных.

Только внутренние схемы проверяются на предмет конфликтов имен. Для других схем необходимо убедиться в отсутствии конфликтов имен в именах таблиц. Рекомендуется использовать для внутренней схемы то же имя, что для схемы задачи данных, добавив _internal. Это сделает комбинацию схемы и префикса уникальной.

Таблицы

Для каждой таблицы-источника во внутренней схеме создается таблица с суффиксом _internal в следующем формате:

<INTERNAL_SCHEMA>.<TABLE_NAME>_internal

Эта таблица содержит пять разделов, каждый из которых выполняет свою уникальную функцию в обработке и хранении данных. Каждый раздел работает с некоторым подмножеством столбцов таблицы в зависимости от своей роли в жизненном цикле данных.

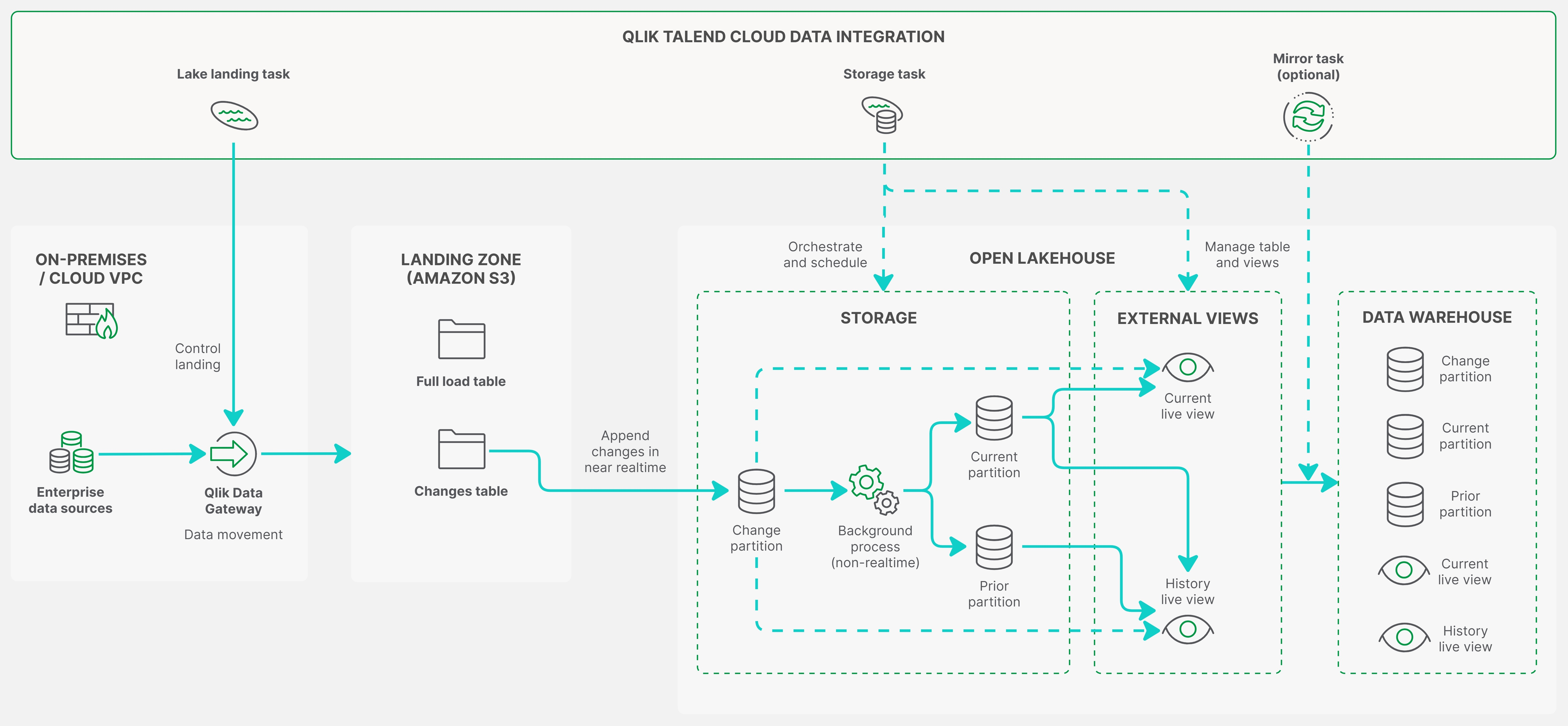

Внутренний набор данных структурирован так, чтобы повысить эффективность управления данными из источника и обеспечить ввод данных в режиме реального времени и возможность отслеживания истории. Управление потоком данных осуществляется через несколько специализированных разделов, описание которых приводится ниже:

• Раздел Changes — ввод данных в реальном времени

  Все изменения из исходной системы — вставки, обновления и удаления — сначала добавляются в раздел Changes.

  • Этот раздел выполняет функцию журнала, в котором сохранена вся информация об изменениях источника до применения преобразований.

  • Каждое изменение помечено типом (I, U или D), указывающим на способ обработки.

  • События регистрируются по мере их возникновения в источнике. Раздел обновляется почти что в реальном времени.

  • Раздел Changes доступен, если в задаче промежуточного хранения в озере применены следующие настройки.

    • На вкладке Общие в поле Метод обновления должно быть выбрано CDC.

    • Включена полная загрузка

• Раздел Asset_state — отслеживание прогресса

  По мере поступления изменений в разделе Asset_state сохраняются две ключевые метки времени:

  • Когда изменения были в последний раз добавлены в раздел изменений.

  • Когда изменения были в последний раз применены к разделу текущих данных.

  Это обеспечивает полную прозрачность конвейера синхронизации и помогает отслеживать или устранять задержки.

• Раздел Current (ODS)— последняя копия источника

  Изменения из раздела Changes периодически применяются к разделу Current, чтобы обеспечить актуальность копии исходных данных и оптимизировать ее для запросов.

  • Эти обновления применяются автоматически в фоновом режиме. Это основано на объеме накопленных изменений, а не на фиксированном расписании.

  • Первая полная загрузка записывается прямо в раздел Current.

  • Этот раздел отражает текущее состояние данных и предназначен для эффективного выполнения запросов.

• Раздел Prior (HDS) — исторические данные

  Если в разделе Current была обновлена или удалена запись, в разделе Prior сохраняется последняя версия данных.

  • Записи содержат метаданные, включая историю изменений и диапазон дат, когда данные были действительными.

  • Поддерживаются медленно изменяющиеся измерения типа 2 (SCD2).

  • Раздел Prior доступен, если на вкладке Общее в настройках задачи хранения данных активирован параметр Хранить исторические записи и архив записей об изменениях.

  • Когда обновленная версия записи передается в раздел Current, предыдущая запись перемещается в раздел Prior для отслеживания истории.

• Раздел Reload

  Раздел Reload является зоной временного хранения во время полной перезагрузки, выполняемой вручную или по расписанию:

  • Новые данные сначала записываются в раздел Reload.

  • Задачи по регулярному обслуживанию очищают все изменения, находящиеся в состояния ожидания, перед тем, как они будут приостановлены.

  • Данные сравниваются с разделом Current, и в раздел Current переносятся только данные, у которых есть отличия.

  • Раздел Reload очищается после завершения операции.

  Такой механизм позволяет минимизировать воздействие на основной набор данных во время операций полной перезагрузки.

Раздел Current

Раздел предыдущих версий

Раздел изменений

Раздел Asset_state

Раздел перезагрузки

Столбцы в разделе перезагрузки аналогичны столбцам в разделе текущих данных.

Виды

Все созданные виды обновляются практически в режиме реального времени. Следующие виды позволяют упростить работу с запросами и отчетами:

Текущие данные

В виде «Текущие данные» показано самое последнее состояние данных. Это представление представляет собой копию исходной таблицы, обновляемую практически в режиме реального времени. В нем объединены данные из разделов текущих данных и изменений.

Имя: <EXTERNAL_SCHEMA>.[<PREFIX>]<TABLE_NAME>

В структуру таблицы не добавляются поля заголовков.

История

Вид «История» генерируется в схеме ресурсов данных по каждой выбранной исходной таблице, если в настройках задачи данных активен параметр «История». Представление истории объединяет данные из раздела предыдущих версий и раздела изменений. В нем представлена полная история изменений, поэтому этот вид идеально подходит для аудита или исторического анализа.

Имя: <EXTERNAL_SCHEMA>.[<PREFIX>]<TABLE_NAME>_<Suffix for history views>

В вид «История» добавляются следующие поля заголовков.
