Combinatiegrafiek

Het combinatiediagram is geschikt voor het vergelijken van twee reeksen metingswaarden die gewoonlijk moeilijk te vergelijken zijn vanwege de verschillen in schaal. Het is eigenlijk een combinatie van een staafdiagram en een lijndiagram.

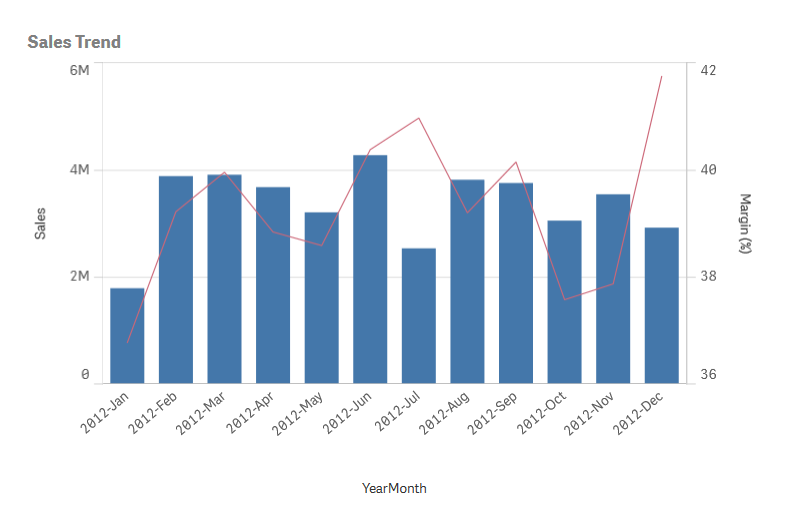

Een typisch voorbeeld is wanneer u een staafdiagram hebt met verkoopcijfers en deze cijfers wilt combineren met de margewaarden (in procenten). In een normaal staafdiagram zouden de staven voor de verkoop op de gebruikelijke wijze worden weergegeven, maar de margewaarden zouden vrijwel onzichtbaar zijn vanwege het zeer grote verschil tussen de numerieke waarden voor verkopen en marge.

Met een combinatiediagram kunt u deze waarden combineren door, bijvoorbeeld, staven te gebruiken voor de verkoopwaarden en een lijn voor de margewaarden. Standaard hebben de balken de meting-as aan de linkerkant, terwijl de margewaarden een aparte as aan de rechterkant hebben. De twee metingen gebruiken dezelfde dimensie (YearMonth).

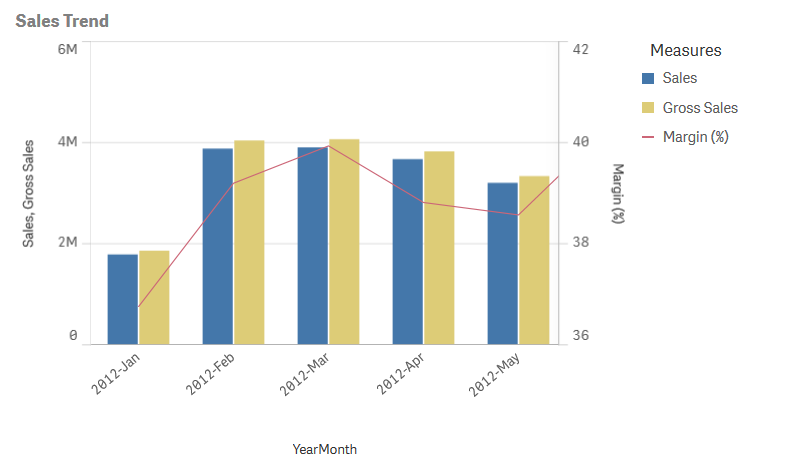

Als u nog een andere meting hebt, bijvoorbeeld brutoverkopen, met waarden die grofweg in hetzelfde bereik liggen als de verkoopwaarden, kunt u de derde meting toevoegen als staven en de nieuwe metingswaarden stapelen of groeperen met de verkoopwaarden. Met gegroepeerde staven kunt u eenvoudig twee of meer items in dezelfde categoriegroep vergelijken. Gestapelde staven combineren verschillende groepen boven elkaar en de totale hoogte van de resulterende staaf representeert het gecombineerde resultaat.

Als u nog een andere meting hebt, bijvoorbeeld brutoverkopen, met waarden die grofweg in hetzelfde bereik liggen als de verkoopwaarden, kunt u de derde meting toevoegen als staven en de nieuwe metingswaarden stapelen of groeperen met de verkoopwaarden. Met gegroepeerde staven kunt u eenvoudig twee of meer items in dezelfde categoriegroep vergelijken. Gestapelde staven combineren verschillende groepen boven elkaar en de totale hoogte van de resulterende staaf representeert het gecombineerde resultaat.

Het combinatiediagram kan alleen verticaal worden weergegeven.

Wanneer gebruiken

Doordat de mogelijkheid bestaat verschillende metingsschalen te gebruiken, een aan de linkerkant en een aan de rechtkant, is het combinatiediagram ideaal als u metingswaarden wilt presenteren die normaliter moeilijk zijn te combineren vanwege het aanzienlijke verschil in waardebereiken.

Maar een combinatiediagram kan ook heel handig zijn bij het vergelijken van waarden met hetzelfde waardebereik. In de afbeelding hierboven, heeft het combinatiediagram slechts één meting-as, maar is de relatie tussen de twee categorieën verkoop en kosten duidelijk.

Voordelen

Het combinatiediagram is de beste keuze bij het combineren van verschillende metingen van verschillende waardebereiken.

Nadelen

Het combinatiediagram ondersteunt slechts één dimensie en kan derhalve niet worden gebruikt als u twee of meer dimensies in de visualisatie moet opnemen.

De combinatiediagram opmaken

Er zijn een aantal stijlopties beschikbaar onder Uiterlijk in het eigenschappenvenster.

Klik op Stijlen onder Uiterlijk > Presentatie om de stijl van het diagram verder aan te passen. Het stijldeelvenster bevat verschillende secties onder de tabbladen Algemeen en Diagram.

U kunt uw stijlen resetten door te klikken op naast elke sectie. Als u op Alles opnieuw instellen klikt, worden de stijlen voor alle beschikbare tabbladen in het stijlvenster opnieuw ingesteld.

Raadpleeg Aangepaste stijl toepassen op een visualisatie voor algemene informatie over het stijlen van een afzonderlijke visualisatie.

De tekst aanpassen

U kunt de tekst voor de titel, subtitel en voetnoot instellen onder Uiterlijk > Algemeen. Schakel Titels tonen uit als u deze elementen wilt verbergen.

De manier waarop u configureert dat de metingswaarden moeten worden getoond evenals andere instellingen voor diagrammen en weergaveopties voor labels bepalen of labels op het diagram zichtbaar zijn. Configureer of een meting wordt getoond als Staven, Lijn of Markering door de meting uit te vouwen onder Gegevens > Metingen en te klikken op Meer eigenschappen. Configureer aanvullende opties voor diagrammen en labels onder Uiterlijk > Presentatie.

U kunt de stijl van de tekst bepalen die in het diagram verschijnt.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Uiterlijk > Presentatie klikt u op Stijlen.

3. Stel op het tabblad Algemeen het lettertype, de nadrukstijl, de grootte en de kleur in voor de volgende tekstelementen:

   • Titel

   • Ondertitel

   • Voetnoot

4. Op het tabblad Diagram vouwt u de sectie Staven uit. Deze sectie verschijnt als een van de metingen wordt weergegeven als staven.

5. Onder Staaflabels maakt u de labels op voor metingswaarden die zijn geconfigureerd als Staven. U kunt het lettertype, de lettergrootte en de kleur selecteren.

   Als u de weergaveoptie Gestapeld gebruikt, worden met deze instelling Segmentlabels (metingswaarden voor elke dimensiewaarde) en Totalenlabels (combineert de metingswaarden voor elke dimensiewaarde) ingesteld.

6. Vouw de sectie Lijnen van het tabblad Diagram uit. Deze sectie verschijnt als een van de metingen wordt weergegeven als lijnen.

7. Onder Puntlabels maakt u de labels op voor metingswaarden die zijn geconfigureerd als Lijn. U kunt het lettertype, de lettergrootte en de kleur selecteren.

8. Op het tabblad Diagram vouwt u de sectie Markeringen uit. Deze sectie verschijnt als een van de metingen wordt weergegeven als markeringen.

9. Onder Markeringslabels maakt u de labels op voor metingswaarden die zijn geconfigureerd als Markeringen. U kunt het lettertype, de lettergrootte en de kleur selecteren.

10. Stel op het tabblad Diagram het lettertype, de grootte en de kleur in voor de volgende tekstelementen:

    • Astitel: Stel de stijl van de titels op de assen in.

    • Aslabel: Stel de stijl van de labels op de assen in.

    • Legendatitel: Stel de stijl van de legendatitel in.

    • Legendalabels: Stel de stijl van de labels van de afzonderlijke legenda-items in.

De achtergrond aanpassen

U kunt de achtergrond van het diagram aanpassen. De achtergrond kan worden ingesteld met een kleur en afbeelding.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Uiterlijk > Presentatie klikt u op Stijlen.

3. Op het tabblad Algemeen van het stijlvenster kunt u een achtergrondkleur (enkele kleur of uitdrukking) selecteren. U kunt de achtergrond ook instellen op een afbeelding uit uw mediabibliotheek of van een URL.

   Als u een achtergrondkleur gebruikt, kunt u de schuifregelaar gebruiken om de mate van transparantie van de achtergrond aan te passen.

   Wanneer u een achtergrondafbeelding gebruikt, kunt u de afbeeldingsgrootte en -positie aanpassen.

De omtreklijn van staafsegmenten en staafbreedte aanpassen

Als uw combinatiediagrammeetgegevens bevat die als staven worden weergegeven, kunt u de omtreklijn van elk staafsegment in het diagram evenals de breedte van de staven aanpassen.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Uiterlijk > Presentatie klikt u op Stijlen.

3. Op het tabblad Diagram vouwt u de sectie Staven uit.

4. Onder Omtreklijn stelt u de dikte en kleur van de omtreklijnen in.

5. Gebruik de schuifregelaar voor Staafbreefte om de breedte van de staven in te stellen.

De lijnen en gegevenspunten aanpassen

Als uw combinatiediagram meetgegevens bevat die als lijnen worden weergegeven, kunt u de uitstraling van de lijnen en gegevenspunten in het diagram aanpassen.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Uiterlijk > Presentatie klikt u op Stijlen.

3. Op het tabblad Diagram vouwt u de sectie Lijnen uit.

4. Onder Grootte gegevenspunt gebruikt u de schuifregelaar om de grootte van de gegevenspunten in het diagram te wijzigen.

5. Onder Lijnopties wijzigt u de lijndikte, het lijntype (ononderbroken lijn of stippellijn) en lijnkromming (lineair of monotoon).

De rand en schaduw aanpassen

U kunt de rand en schaduw van het diagram aanpassen.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Uiterlijk > Presentatie klikt u op Stijlen.

3. Op het tabblad Algemeen van het stijlvenster, onder Rand, wijzigt u de omvang van de Omtrek om de randlijnen rondom het diagram te vergroten of te verkleinen.

4. Selecteer een kleur voor de rand.

5. Wijzig de Hoekstraal om de ronding van de rand in te stellen.

6. Onder Schaduw op het tabblad Algemeen selecteert u de omvang en de kleur van de schaduw. Selecteer Geen om de schaduw te verwijderen.

Tussenruimte rasterlijnen configureren

U kunt de plaatsing van rasterlijnen in het diagram wijzigen. Selecteer of u rasterlijnen wilt weergeven op basis van de primaire of secundaire as en pas de tussenruimte aan. U kunt desgewenst ook rasterlijnen uitschakelen.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Vouw Uiterlijk > Presentatie uit.

3. Schakel Tussenruimte rasterlijnen van Automatisch om naar Aangepast.

4. Gebruik het vervolgkeuzemenu om te selecteren of de rasterlijnen langs de Primaire as of Secundaire as worden geplaatst.

   Afhankelijk van de schaal die door elke as wordt gebruikt, merkt u misschien geen verschil tussen deze instellingen.

5. Gebruik het tweede vervolgkeuzemenu om de tussenruimte te selecteren of kies Geen lijnen om rasterlijnen te verwijderen.

De presentatie van metingen configureren

U kunt desgewenst de presentatie van metingen tussen staven, lijnen of markeringen wijzigen. Er zijn ook extra opties beschikbaar.

Doe het volgende:

1. Selecteer in het eigenschappenvenster onder Metingen Meer eigenschappen van een meting.

2. Kies de Presentatie van de meting. U kunt het volgende doen:

   • Wijzig de presentatie van metingen tussen staven, lijnen of markeringen. Bij markeringen kunt u kiezen tussen een aantal verschillende vormen.

   • Selecteer opties in de vervolgkeuzelijst om te schakelen tussen de Primaire as of de Secundaire as.

     TipDe primaire as bevindt zich aan de linkerkant van het diagram en de secundaire as aan de rechterkant. De assen rechts en links worden omgekeerd als Van rechts naar links is ingeschakeld in de app-instellingen (zie Een app vormgeven).

Staaf- en markeringslabels toevoegen

Als metingen in het diagram zijn geconfigureerd als staven of markeringen, dan kunt u hun waardelabels tonen of verbergen. Staaf- en markeringslabels kunnen afzonderlijk van elkaar worden geconfigureerd.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Presentatie voert u het volgende of beide uit:

   • Stel Staaflabels in op Automatisch.

   • Stel Markeringslabels in op Automatisch.

Segmentlabels en totaallabels toevoegen

Voor combinatiegrafieken met een specifieke configuratie kunt u segment- en totaallabels toevoegen. Segmentlabels tonen waarden voor elk segment van een meting in een diagram. Totaallabels tonen waarden voor een hele set metingen die zijn gerangschikt langs een enkele as.

U kunt segment- en totaallabels toevoegen als al het volgende van toepassing is:

• Twee of meer metingen op dezelfde as worden geconfigureerd als staven.

• De combinatiegrafiek gebruikt de optie Gestapelde presentatie. Deze instelling bevindt zich onder Uiterlijk > Presentatie.

  Tip

  De optie Gestapelde presentatie wordt beschikbaar wanneer twee of meer metingen de volgende instellingen hebben onder Gegevens > Meer eigenschappen:

  • De metingen zijn geconfigureerd als staven.

  • De metingen verschijnen op dezelfde as.

  Ga voor meer informatie naar De presentatie van metingen configureren.

• Staaflabels is ingesteld op Automatisch.

Doe het volgende:

1. Vouw in het eigenschappenvenster de sectie Uiterlijk uit.

2. Onder Presentatie is Staaflabels ingesteld op Automatisch.

3. Doe het volgende of beide:

   • Stel Segmentlabels in op Automatisch.

   • Stel Totaallabels in op Automatisch.

Weergavebeperkingen

Weergeven buiten bereikwaarden

In het eigenschappenvenster kunt u onder Uiterlijk een limiet instellen voor het bereik van de meting-as. Zonder een limiet wordt het bereik automatisch ingesteld op de hoogste positieve en de laagste negatieve waarde, maar als u een limiet instelt kunt u ook waarden buiten dat bereik hebben. Een staaf die buiten de limiet valt wordt diagonaal doorgesneden om te laten zien dat het buiten bereik valt. Bij een gegevenspuntwaarde voor een lijn die buiten het bereik valt, geeft een pijl de richting van de waarde aan.

Weergeven van grote hoeveelheden gegevens in een combinatiegrafiek.

Als het diagram een continue schaal gebruikt, kunnen er maximaal 2000 gegevenspunten worden weergegeven. Het werkelijke maximumaantal gegevenspunten in het diagram wordt beïnvloed door de verdeling van de gegevens. Boven dit maximumaantal gegevenspunten, worden gegevenspunten noch weergegeven, noch opgenomen in selecties die zijn gemaakt in het diagram.

Om te voorkomen dat beperkte gegevensverzamelingen worden weergegeven, kunt u een selectie maken of dimensiegrenzen in het eigenschappenvenster gebruiken.

Kleuren en legenda

Als kleuren op dimensie wordt gebruikt in dit diagram, kunnen maximaal 100 unieke dimensiewaarden en 100 unieke kleuren in de legenda worden geplot.
