フラットストラクチャーでのバイトオフセットの設定

SetElementPropertyファンクションとGetElementPropertyファンクションを使えば、エレメントでバイトオフセットを編集できます。

このタスクについて

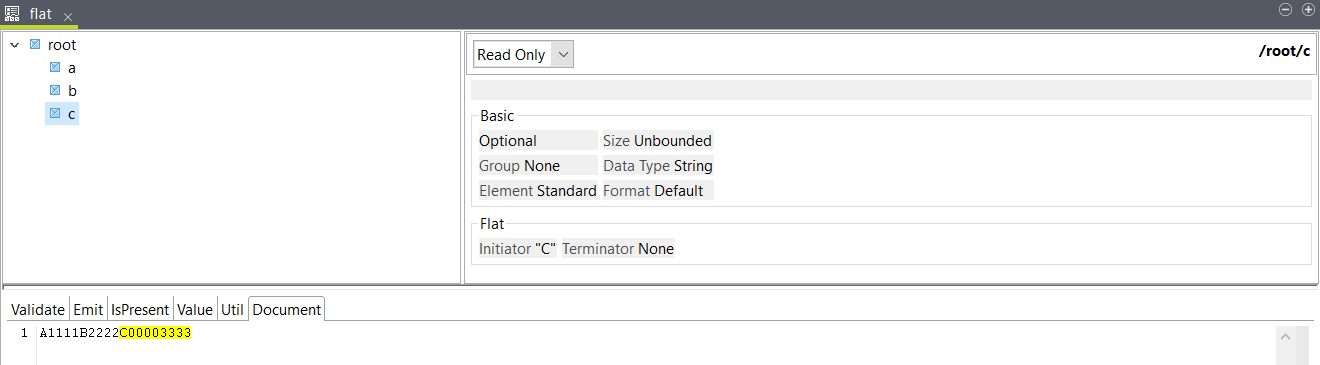

この例では、ルートエレメントと3つの子エレメント(a、b、c)を持つフラットファイル、および次のサンプルデータを使います。

A1111B2222C00003333

子エレメントにはそれぞれA、B、Cというイニシエーターが含まれています。目標は、値の0000部分が無視されるようcエレメントを設定することです。

1. cエレメントで[Util] (ユーティリティ)タブを開きます。
2. [Util] (ユーティリティ)タブでSetElementPropertyファンクションを配置します。
3. AddファンクションをValue引数に配置します。
4. GetElementPropertyファンクションをFirst Value引数に配置します。
5. GetElementPropertyファンクションをダブルクリックし、[Property] (プロパティ)ドロップダウンリストで[Byte offset] (バイトオフセット)を選択してOKをクリックします。
6. cエレメントをGetElementPropertyファンクションのElement引数に配置します。
7. ConstantファンクションをSecond Value引数に配置します。
8. Constantファンクションをダブルクリックし、[Value] (値)フィールドに4と入力してOKをクリックします。

タスクの結果

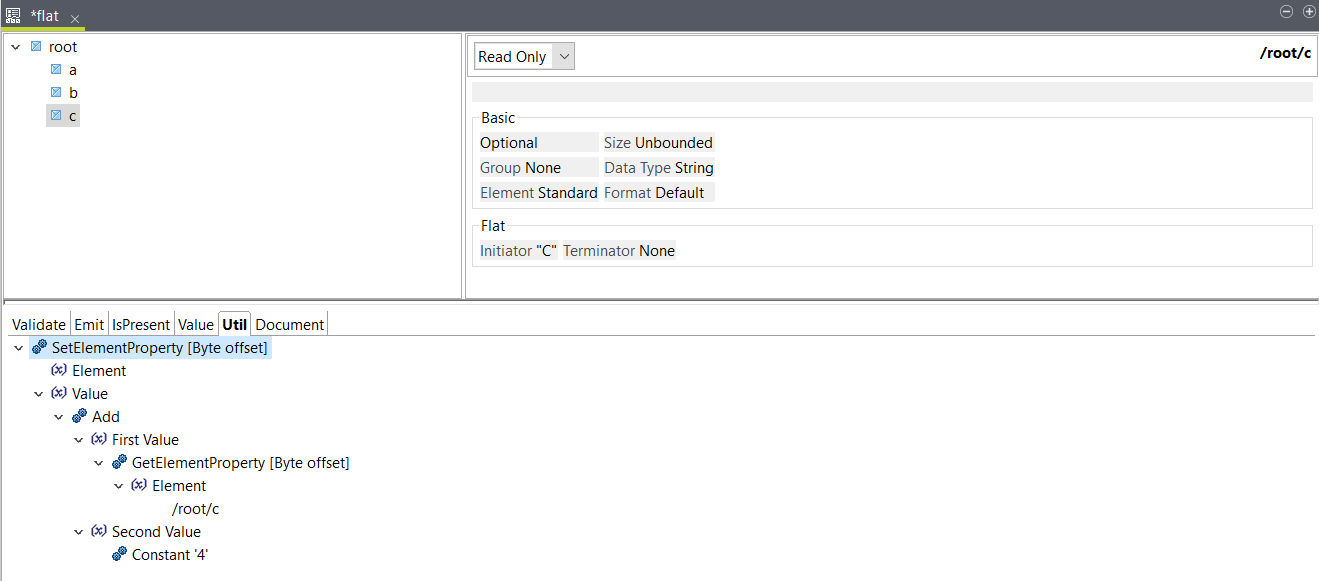

作成された式は、GetElementPropertyエレメントによって呼び出されるcエレメントの現在のオフセットに対し、無視する4バイトを追加することでcエレメントのバイトオフセットが計算されることを示しています。

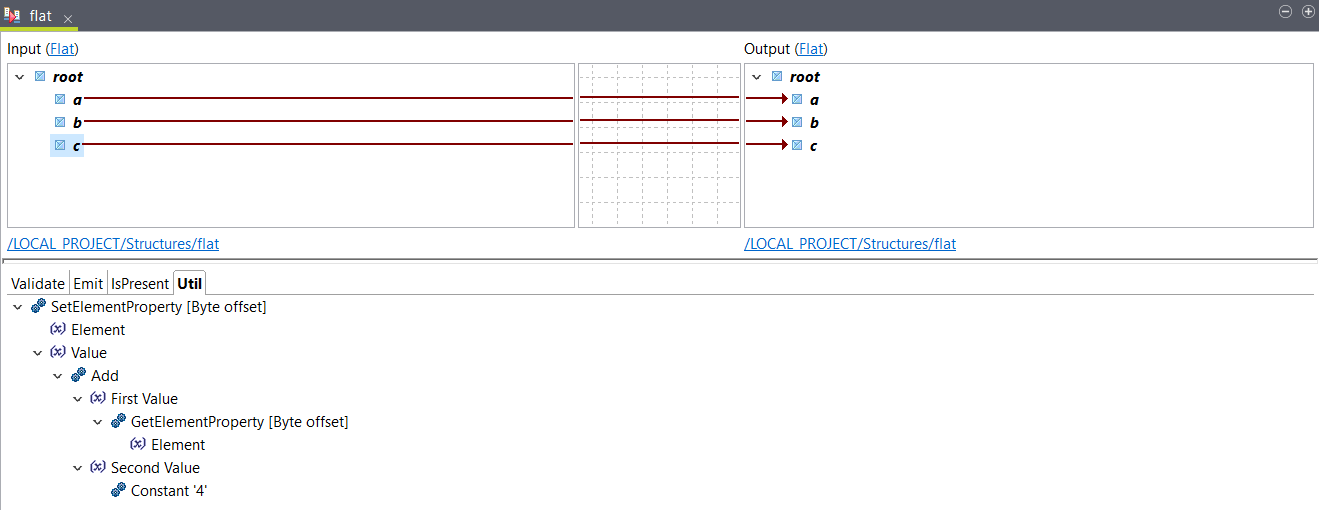

新しいオフセットが正しいことをチェックしたい場合は、このストラクチャーを入力と出力の両方として使用するマップを作成します。

[Test Run] (テスト実行)機能を使うと、次の結果が表示されます:

A1111B2222C3333
