여러 백그라운드 레이어가 있는 맵 만들기

맵 차트에서 여러 백그라운드 레이어를 사용할 수 있습니다.이를 통해 맵 차트 데이터에 대한 계층화된 기본 맵을 만들 수 있습니다.

일부 WMS 소스에는 투명도가 적용된 레이어가 포함됩니다.이러한 소스를 사용하면 기본 맵 또는 다른 레이어 위에 WMS 백그라운드 레이어를 오버레이할 수 있습니다.다른 백그라운드 레이어 위에 이미지를 배치할 수도 있습니다.이를 통해 데이터에 대한 보다 복잡한 기본 맵을 만들 수 있습니다.

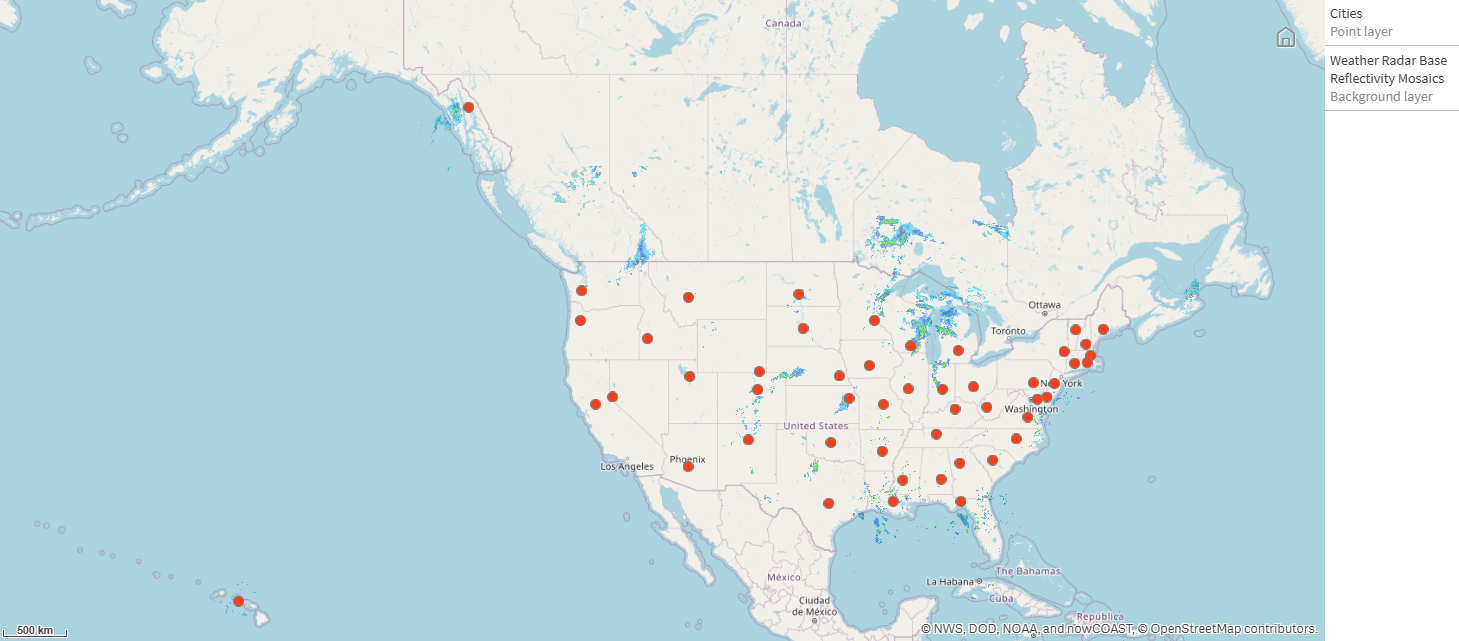

이 맵 예에서 사용자 지정 TMS는 백그라운드 레이어에 사용됩니다.WMS의 WMS 종료 지점을 사용하여 National Ocean and Atmospheric Administration 백그라운드 레이어가 맨 위에 배치됩니다.WMS 레이어는 날씨 레이더 데이터를 보여 줍니다.

데이터 집합

이 예에서는 외부 소스의 TMS 및 WMS 데이터와 함께 데이터에 대한 단일 테이블(도시)을 사용합니다. 웹 파일 커넥터를 사용하여 두 테이블을 애플리케이션으로 가져올 수 있습니다.

도시

도시

도시
올버니, 뉴욕
애너폴리스, 메릴랜드
애틀랜타, 조지아
오거스타, 메인
오스틴, 텍사스
배턴루지, 루이지애나
비스마르크, 노스다코타
보이시, 아이다호
보스턴, 매사추세츠
카슨 시티, 네바다
찰스턴, 웨스트버지니아
샤이엔, 와이오밍
컬럼비아, 사우스캐롤라이나
콜럼버스, 오하이오
콩코드, 뉴햄프셔
덴버, 콜로라도
데모인, 아이오와
도버, 델라웨어
프랭크포트, 켄터키
해리스버그, 펜실베이니아
하트퍼드, 코네티컷
헬레나, 몬태나
호놀룰루, 하와이
인디애나폴리스, 인디애나
잭슨, 미시시피
제퍼슨 시티, 미주리
주노, 알래스카
랜싱, 미시간
링컨, 네브래스카
리틀록, 아칸소
매디슨, 위스콘신
몽고메리, 앨라배마
몬트펠리어, 버몬트
내슈빌, 테네시
오클라호마 시티, 오클라호마
올림피아, 워싱턴
피닉스, 애리조나
피에르, 사우스다코타
프로비던스, 로드아일랜드
롤리, 노스캐롤라이나
리치먼드, 버지니아
새크라멘토, 캘리포니아
세인트폴, 미네소타
세일럼, 오리건
솔트레이크시티, 유타
산타페, 뉴멕시코
스프링필드, 일리노이
탤러해시, 플로리다
토피카, 캔자스
트렌턴, 뉴저지

구성 방법

다음과 같이 하십시오.

1. 테이블 도시를 응용 프로그램에 추가합니다.테이블을 수동으로 입력하여 복사 및 붙여넣기하거나 웹 파일 커넥터를 사용하여 테이블을 애플리케이션으로 가져올 수 있습니다.
2. 시트에서 맵 차트를 추가합니다.
3. 맵 설정에서 기본 맵을 없음으로 설정합니다.

4. 백그라운드 레이어를 추가하고 다음을 수행합니다.

   • 데이터에서 다음을 수행합니다.

     • 형식에 대해 TMS를 선택합니다.
     • URL에 https://a.tile.openstreetmap.org/${z}/${x}/${y}.png를 입력합니다.
     • 특성에 대해 © OpenStreetMap contributors를 입력합니다.

   • 옵션 > 일반에서 다음을 수행합니다.

     • 범례 표시를 없음으로 설정합니다.

   • 옵션 > 프레젠테이션에서 다음을 수행합니다.

     • 불투명도를 0.5로 설정합니다.

5. 백그라운드 레이어를 추가하고 다음을 수행합니다.

   • 레이블에 날씨 레이더 기반 반사도 모자이크를 입력합니다.

   • 형식에 대해 WMS를 선택하고 WMS 설정을 클릭합니다.다음을 수행합니다.
     • WMS 서버 URL에 https://nowcoast.noaa.gov/geoserver/observations/weather_radar/ows를 입력합니다.
     • 버전에 대해 1.3.0을 선택합니다.
     • WMS 로드를 클릭합니다.
     • 2단계(설정)에서 다음 설정을 지정합니다.
       • CRS를 EPSG:3857로 설정합니다.
       • 투명 설정을 켭니다.
       • 기상 레이더 기반 반사도 모자이크에서 모든 옵션을 선택합니다.
     • 저장을 클릭합니다.
   • 특성에 NWS, DOD, NOAA, nowCOAST를 입력합니다.

6. 포인트 레이어를 추가하고 다음을 수행합니다.

   • 데이터에서 도시를 차원으로 추가합니다.
   • 위치에서 다음을 수행합니다.
     • 위치에 대한 범위를 사용자 지정으로 설정합니다.
     • 국가를 'USA'로 설정합니다.
   • 색에서 색을 사용자 지정으로 설정하고 색을 f93f17로 설정합니다.
   • 크기 및 도형에서 거품 크기를 9로 설정합니다.
