Настройка представления данных в прямой таблице

Форматирование изображений

Выполните следующие действия.

1. В области Данные выберите измерение и откройте раздел Представление в свойствах.

2. В поле Представление выберите Изображение.

3. В поле Параметр изображения выберите один из следующих вариантов.

   • Добавить метку: измерение содержит абсолютный URL-адрес изображения либо в выражении измерения, либо в таблице данных. Ссылки отображаются и упорядочиваются по выражению URL-адреса.

     В поле Метка изображения ведите описательную текстовую метку для изображения, которая будет отображаться как альтернативный текст при наведении курсора на изображение. Щелкните элемент , чтобы открыть редактор выражения.

   • Добавить URL: значения измерений становятся метками для альтернативного текста, который отображается при наведении указателя мыши на изображение.

     В поле URL-адрес изображения введите выражение URL-адреса назначения. Щелкните элемент , чтобы открыть редактор выражения.

4. В поле Изменение размера выберите один из следующих вариантов определения размера:

   • Всегда использовать подбор

   • Подогнать по ширине

   • Подогнать по высоте

   • Растянуть по размеру

   • Исходный размер

5. В поле Позиция выберите позицию изображения в ячейке.

Форматирование изображений

Выполните следующие действия.

1. В области Данные выберите меру и откройте раздел Представление в свойствах.

2. В поле Представление выберите Изображение.

3. В поле Параметр изображения выберите один из следующих вариантов.

   • Добавить метку: мера содержит абсолютный URL-адрес изображения либо в выражении измерения, либо в таблице данных. Ссылки отображаются и упорядочиваются по выражению URL-адреса.

     В поле Метка изображения ведите описательную текстовую метку для изображения, которая будет отображаться как альтернативный текст при наведении курсора на изображение. Щелкните элемент , чтобы открыть редактор выражения.

   • Добавить URL: значения мер становятся метками для альтернативного текста, который отображается при наведении курсора на изображение.

     В поле URL-адрес изображения введите выражение URL-адреса назначения. Щелкните элемент , чтобы открыть редактор выражения.

4. В поле Изменение размера выберите один из следующих вариантов определения размера:

   • Всегда использовать подбор

   • Подогнать по ширине

   • Подогнать по высоте

   • Растянуть по размеру

   • Исходный размер

5. В поле Позиция выберите позицию изображения в ячейке.

Добавление индикатора тренда к мере

В столбец меры можно добавить индикатор тренда. Индикатор будет отображаться в виде символа рядом из измеряемым значением. Пользователь может задать диапазоны, для которых будут выводиться разные символы индикатора, а также цвет индикатора. Индикатор можно включить в свойствах меры (настройка Представление, поле Индикатор).

Выполните следующие действия.

1. На панели свойств разверните список Данные и щелкните меру.

   Откроется окно «Свойства меры».

2. В разделе Представление установите для параметра Представление значение Индикатор.

3. Под кнопкой Добавить предел щелкните прямоугольник, содержащий цвет и символ. Можно настроить цвет и символ для индикатора.

   Если добавлен один или несколько пределов, можно настроить цвет и символ для каждого диапазона, щелкнув диапазон в этом прямоугольнике.

4. Настройте дополнительные свойства для индикаторов, которые подробно описаны в разделах ниже.

Задание предельных значений индикатора

Для диапазонов, в которых будут использоваться индикаторы, необходимо задать предельные значения (кнопка Добавить предел). Предельное значение можно задать тремя способами.

• При помощи ползунка.
• Указав значение в текстовом поле.
• При помощи выражения, возвращающего предельное значение.

После задания предельных значений можно выбрать цвет и символ индикаторов, используемых в разных диапазонах.

Настройка стиля индикаторов

Можно изменить стиль отображения индикатора.

• Чтобы вывести одновременно значения индикатора и меры, выберите Показать значения.

• Чтобы цвет значения совпадал с цветом индикатора, нажмите Применить цвет к значению.

  Примечание к информацииКогда этот параметр включен, цвет индикатора переопределяет текущий цвет значения ячейки, если он задан в других свойствах диаграммы.

• Индикатор может выводиться справа или слева от значения (кнопка Положение индикатора.

• Если установлен один или несколько пределов, включите Градиент, чтобы окрасить индикаторы с использованием градиентов между цветами.

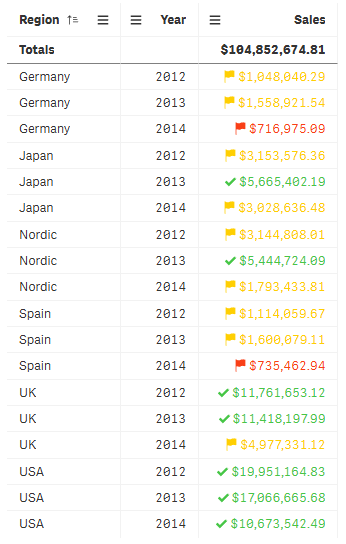

Пример:

В этом примере индикатор тренда был добавлен к мере Sales, чтобы показать элементы, чьи значения меньше целевого. Предельные значения индикатора:

• Для значений ниже $1 000 000,00 отображается красный флажок.
• Для значений в диапазоне от $1 000 000,01 до $4 999 999,99 отображается желтый флажок.
• Для значений свыше $5 000 000,00 отображается зеленый флажок.

Форматирование значений мер в виде мини-диаграмм

Можно представить меру в виде серии мини-диаграмм, а не в виде ряда текстовых значений. Мини-диаграммы визуализируют значения меры в контексте данных в таблице, а также дополнительное измерение, выбранное пользователем.

Использование мини-диаграмм позволяет предоставить больше контекста о значимых или связанных измерениях. Например, в таблице, содержащей измерение Product и меру Sum(Sales), можно представить меру в виде серии мини-диаграмм, разбивающих продажи каждого продукта по месяцам.

Выполните следующие действия.

1. На панели свойств разверните список Данные и щелкните меру.

   Откроется окно «Свойства меры».

2. В разделе Представление установите для параметра Представление значение Мини-диаграмма.

3. В списке Выбрать измерение укажите измерение, которое будет использоваться для визуализации данных в каждой мини-диаграмме.

4. В разделе Тип выберите тип диаграммы. Полоски, Точки, Спарклайн и Положительное/отрицательное доступны.

5. Настройте для мини-диаграмм дополнительные свойства, которые подробно описаны в разделах ниже.

Настройка внешнего вида мини-диаграммы

Можно задать цвета на свое усмотрение, а также выбрать, следует ли показывать точки на мини-диаграммах.

Разверните раздел Цвета, чтобы получить доступ ко всем вариантам цвета для мини-диаграммы. Каждый тип мини-диаграммы имеет разные настройки.

Установите или снимите флажок Показать точки, чтобы показать или скрыть точки на мини-диаграммах.

Настройка данных мини-диаграммы

С помощью этих параметров можно дополнительно настроить данные, используемые в мини-диаграммах:

• Выберите, следует ли включать нулевые значения в мини-диаграммы, переключая параметр Включить пустые значения.

• Мини-диаграммы могут отображать данные максимум для 100 уникальных значений выбранного измерения. По умолчанию дополнительные значения измерений не отображаются. Включите параметр Показать другие, чтобы показать все дополнительные значения измерений, объединив их в одно значение в конце каждой мини-диаграммы.

• В разделе Ось Y можно настроить, какие значения используются для оси Y. Используйте параметр Локальная для установки значений оси Y в сравнении с данными, показанными на мини-диаграммах. Используйте параметр Глобальная для установки значений оси Y в сравнении со всеми данными. Также можно настроить, как будут представлены положительные и отрицательные значения, выбирая параметр Авто, Ноль в качестве базовой линии или Ноль в центре.
