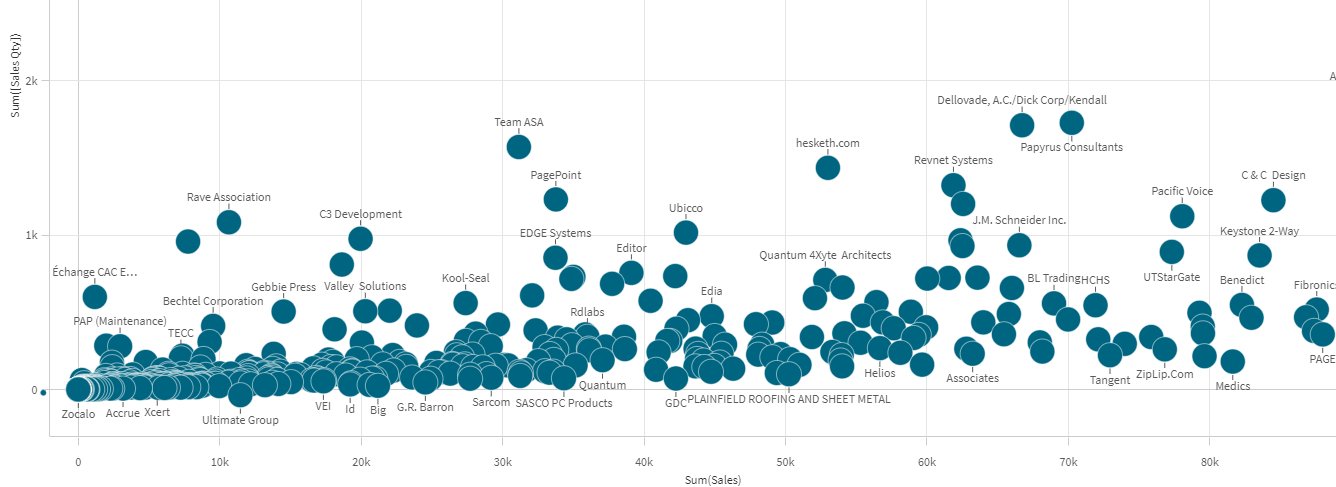

Wykres punktowy

Wykonaj następujące czynności:

1. W panelu zasobów otwórz sekcję Wykresy.
2. W obszarze Wizualizacje przeciągnij pusty wykres punktowy do arkusza.
3. Kliknij polecenie Dodaj wymiar i wybierz wymiar lub pole.
4. Kliknij polecenie Dodaj miarę, a następnie wybierz miarę lub utwórz miarę z pola.
5. Kliknij polecenie Dodaj miarę, a następnie wybierz miarę lub utwórz miarę z pola.

6. Opcjonalnie, jeśli chcesz ustawić rozmiar bąbelka zgodnie z trzecią miarą:

   Kliknij polecenie Dodaj miarę, a następnie wybierz miarę lub utwórz miarę z pola.

Nadawanie stylu konturom bąbelków

Kontury bąbelków na wykresie punktowym można stylizować. Możesz zmienić rozmiar, kolor oraz nieprzezroczystość konturów.

Wykonaj następujące czynności:

1. W panelu właściwości rozszerz sekcję Wygląd.

2. W obszarze Wygląd > Prezentacja kliknij pozycję Style.

3. Na karcie Wykres dostosuj ustawienia Konturu bąbelka. Możesz ustawić rozmiar, kolor oraz nieprzezroczystość.

Dodawanie linii odniesienia

Do wykresu punktowego można dodawać linie odniesienia. Linie odniesienia można dodać na osi X oraz osi Y.

Dodawanie linii odniesienia osi X.

Wykonaj następujące czynności:

1. Na panelu właściwości rozwiń sekcję Dodatki.

2. Rozwiń Linie odniesienia osi X i kliknij Dodaj linię odniesienia.

3. W obszarze Wyrażenie linii odniesienia wprowadź wartość statyczną lub wyrażenie, aby określić pozycję linii.

4. Dostosuj linię odniesienia przy użyciu następujących dodatkowych ustawień:

   • Pokaż warunek: umożliwia pokazywanie lub ukrywanie linii w zależności od warunku.

   • Etykieta oraz Pokaż etykietę: dodaj etykietę linii, która będzie wyświetlana na wykresie i/lub w panelu Właściwości.

   • Pokaż wartość: ustaw, czy pokazywać wartość wyrażenia definiującego linię.

   • Kolor: zmień kolor linii.

   • Typ linii: wybierz linię pełną lub przerywaną.

   • Kolorowe tło: ustaw, czy etykieta i pasek wartości nad obszarem danych wykresu mają być stylizowane kolorowym tłem.

Dodawanie linii odniesienia osi Y.

Wykonaj następujące czynności:

1. Na panelu właściwości rozwiń sekcję Dodatki.

2. Rozwiń Linie odniesienia osi Y i kliknij Dodaj linię odniesienia.

3. Pozycja linii jest definiowana na podstawie formatu równania y=kx+m, gdzie k jest nachyleniem oraz m jest punktem przecięcia osi Y. Możesz zdefiniować te parametry za pomocą następujących ustawień dla nowo utworzonej linii odniesienia:

   • Wyrażenie linii odniesienia: wprowadź wartość statyczną lub wyrażenie, aby określić punkt przecięcia osi Y.

   • Nachylenie: wprowadź wartość statyczną lub wyrażenie, aby zdefiniować nachylenie.

4. Dostosuj linię odniesienia przy użyciu następujących dodatkowych ustawień:

   • Pokaż warunek: umożliwia pokazywanie lub ukrywanie linii w zależności od warunku.

   • Etykieta oraz Pokaż etykietę: dodaj etykietę linii, która będzie wyświetlana na wykresie i/lub w panelu Właściwości.

   • Pokaż wartość: ustaw, czy pokazywać wartość wyrażenia definiującego linię.

   • Kolor: zmień kolor linii.

   • Typ linii: wybierz linię pełną lub przerywaną.

   • Kolorowe tło: ustaw, czy etykieta i pasek wartości w obszarze danych wykresu mają być stylizowane przy użyciu kolorowego tła.

Dodawanie kształtów

Kształty umożliwiają wzbogacenie danych wymiarów i miar o specjalne informacje, które pomagają w analizie. Możesz dodać punkty, linie i wielokąty do wykresu punktowego.

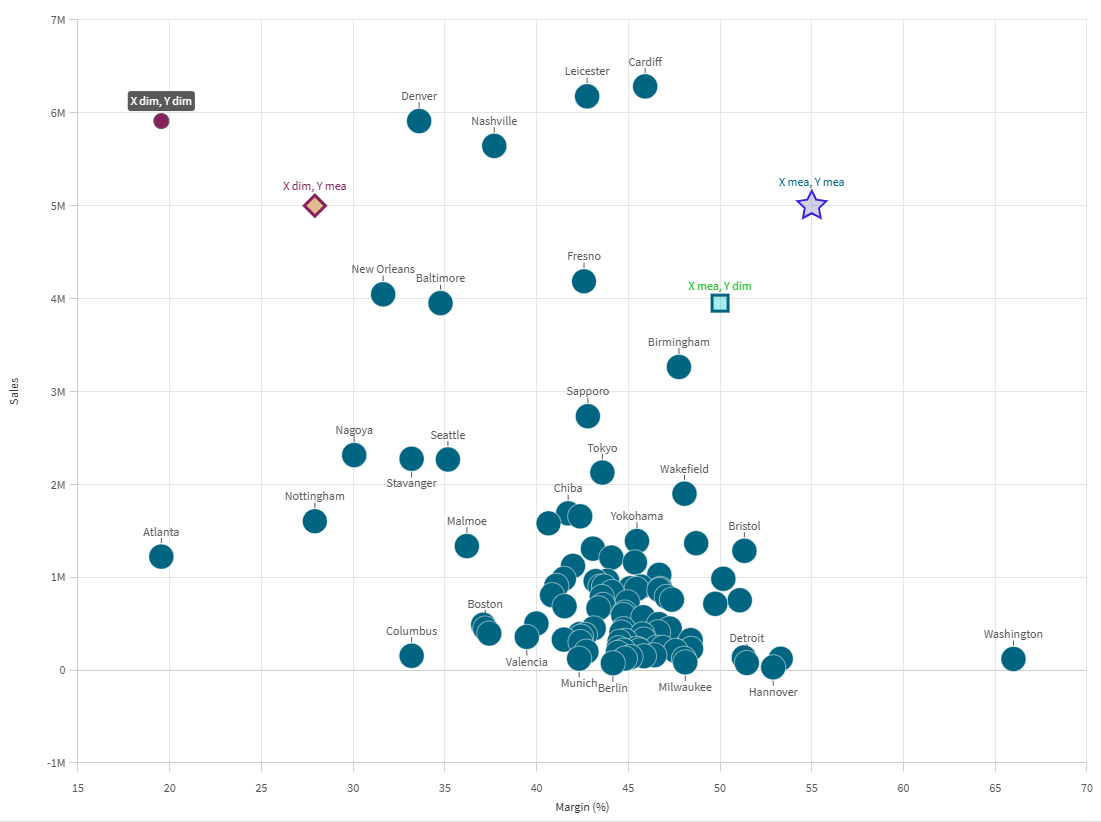

Dodawanie punktu

Dodaj pojedyncze punkty do wykresu, aby wyróżnić konkretne informacje, które mogą nie być dostępne w modelu danych.

Na przykład, możesz dodać punkt, aby podkreślić konkretną wartość wymiaru, lub maksymalny lub minimalny wynik wydajności.

Wykonaj następujące czynności:

1. W okienku właściwości rozwiń Dodatki > Kształty.

2. Kliknij Dodaj kształt i wybierz Punkt.

3. Opcjonalnie można zdefiniować etykietę dla punktu za pomocą tekstu lub wyrażenia.

4. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

5. Wykonaj jedną z poniższych czynności:

   1. Jeśli wybrano Wartość miary, ustaw wartość miary osi X, która określa, gdzie na osi X zostanie umieszczony punkt.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

6. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

7. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

8. Ustaw Symbol używany dla punktu. Domyślnym ustawieniem jest Okrąg.

9. W razie potrzeby dostosuj Pozycję etykiety. Etykieta może być wyświetlana powyżej lub poniżej punktu.

10. Ustaw kolor i nieprzezroczystość przy użyciu poniższych ustawień. Można również skonfigurować te elementy tak, aby nie miały koloru.

    • Kolor punktu

    • Kolor konturu

    • Kolor etykiety

11. Użyj pola wyboru Kolorowe tło, aby dodać tło dla etykiety, jeśli zostało zdefiniowane. Gdy ta opcja jest włączona, zdefiniowany Kolor etykiety jest używany jako tło, a kolor tekstu etykiety zmienia się na kolor najlepiej kontrastujący z tłem.

12. Użyj suwaków, aby dostosować szerokość konturu i rozmiar punktu danych.

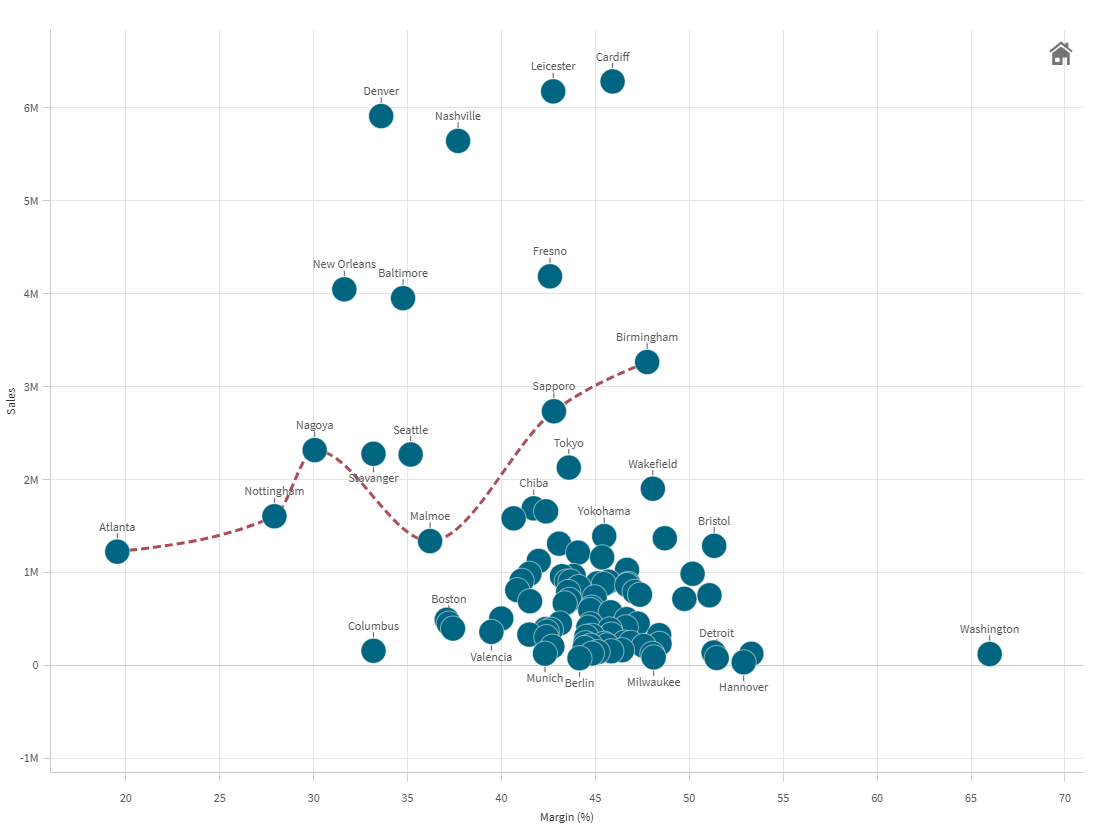

Dodawanie linii

Linię można dodać jako serię punktów. Linia łączy każdy zdefiniowany dla niej punkt.

Możesz rysować linie przez punkty danych, aby podkreślić trendy, lub rysować linie między najwyższymi i najniższymi punktami dla kluczowego wskaźnika wydajności.

Wykonaj następujące czynności:

1. W okienku właściwości rozwiń Dodatki > Kształty.

2. Kliknij Dodaj kształt i wybierz Linia.

3. Opcjonalnie można zdefiniować etykietę dla linii za pomocą tekstu lub wyrażenia.

4. Dwa punkty są domyślnie dodawane do linii.

5. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

6. Wykonaj jedną z poniższych czynności:

   1. Jeśli wybrano Wartość miary, ustaw wartość miary osi X, która określa, gdzie na osi X zostanie umieszczony punkt.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

7. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

8. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

9. Dostosuj wygląd punktu, używając następujących ustawień. Niektóre ustawienia pojawiają się tylko, gdy Pokaż punkty danych jest włączone dla linii.

   • Etykieta: ustaw etykietę tekstową punktu.

   • Symbol: ustaw kształt punktu. Domyślnym ustawieniem jest Okrąg.

   • Pozycja etykiety: wybierz, czy etykieta ma być wyświetlana powyżej, czy poniżej punktu.

   • Kolor punktu: ustaw kolor punktu.

   • Kolor konturu: ustaw kolor konturu.

   • Kolor etykiety: ustaw kolor tekstu etykiety. Jeśli jest włączona opcja Kolorowe tło, to ustawienie steruje tłem za etykietą.

   • Szerokość konturu: ustaw szerokość konturu punktu.

   • Rozmiar punktu danych: ustaw całkowity rozmiar punktu.

   • Kolorowe tło: dodaje tło do etykiety, jeśli zdefiniowano tekst etykiety. Gdy ta opcja jest włączona, zdefiniowany Kolor etykiety jest używany jako tło, a kolor tekstu etykiety zmienia się na kolor najlepiej kontrastujący z tłem.

10. Skonfiguruj drugi punkt, korzystając z powyższych kroków.

11. Dodaj dodatkowe punkty, klikając Dodaj punkt. Skonfiguruj punkty, korzystając z powyższych kroków.

12. Ustaw Kolor linii, w tym przezroczystość.

13. Użyj suwaka, aby dostosować grubość linii.

14. Wybierz typ linii: Ciągłą lub Przerywaną.

15. Użyj menu rozwijanego Krzywa linii, aby wybrać jedną z poniższych opcji:

    • Liniowy: Każdy punkt jest połączony liniami prostymi.

    • Monotoniczny: Każdy punkt jest połączony krzywymi.

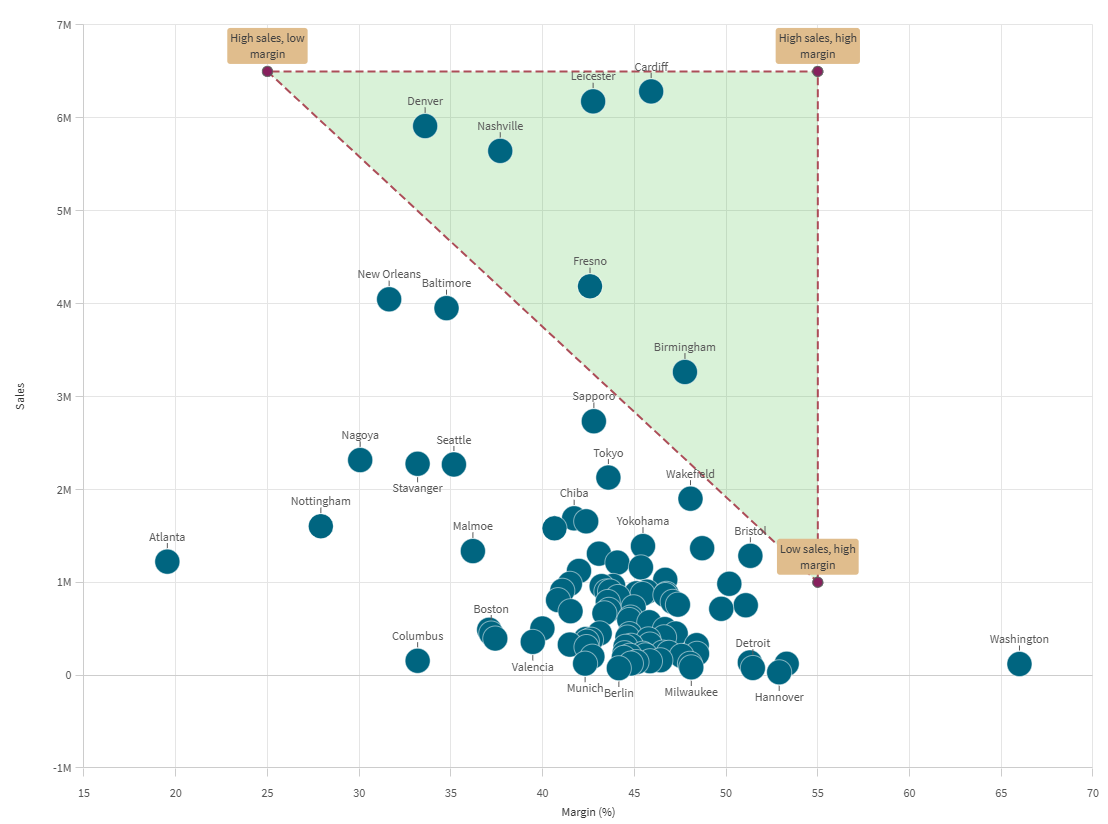

Dodawanie wielokąta.

Możesz dodawać wielokąty, kształty składające się z punktów, które połączone razem tworzą zamknięte obszary na wykresie punktowym.

Na przykład, możesz utworzyć trójpunktowy wielokąt, aby wyróżnić maksima i minima w marżach i sprzedaży.

Wykonaj następujące czynności:

1. W okienku właściwości rozwiń Dodatki > Kształty.

2. Kliknij Dodaj kształt i wybierz Wielokąt.

3. Opcjonalnie można zdefiniować etykietę dla wielokąta za pomocą tekstu lub wyrażenia.

4. Trzy punkty są domyślnie dodawane do wielokąta. Aby dodać dodatkowe punkty, kliknij Dodaj punkt.

5. Rozwiń punkt.

6. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

7. Wykonaj jedną z poniższych czynności:

   1. Jeśli wybrano Wartość miary, ustaw wartość miary osi X, która określa, gdzie na osi X zostanie umieszczony punkt.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

8. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

9. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

10. Dostosuj wygląd punktu, używając następujących ustawień. Niektóre ustawienia pojawiają się tylko wtedy, gdy Pokaż punkty danych i Pokaż linie są włączone dla wielokąta.

    • Etykieta: ustaw etykietę tekstową punktu.

    • Symbol: ustaw kształt punktu. Domyślnym ustawieniem jest Okrąg.

    • Pozycja etykiety: wybierz, czy etykieta ma być wyświetlana powyżej, czy poniżej punktu.

    • Kolor punktu: ustaw kolor punktu.

    • Kolor konturu: ustaw kolor konturu.

    • Kolor etykiety: ustaw kolor tekstu etykiety. Jeśli jest włączona opcja Kolorowe tło, to ustawienie steruje tłem za etykietą.

    • Szerokość konturu: ustaw szerokość konturu punktu.

    • Rozmiar punktu danych: ustaw całkowity rozmiar punktu.

    • Kolorowe tło: dodaje tło do etykiety, jeśli zdefiniowano tekst etykiety. Gdy ta opcja jest włączona, zdefiniowany Kolor etykiety jest używany jako tło, a kolor tekstu etykiety zmienia się na kolor najlepiej kontrastujący z tłem.

11. Edytuj pozostałe punkty w razie potrzeby, wykonując powyższe czynności.

12. Ustaw Kolor linii, w tym przezroczystość.

13. Użyj suwaka, aby dostosować grubość linii.

14. Wybierz typ linii: Ciągłą lub Przerywaną.

15. Ustaw Kolor wielokąta, w tym przezroczystość.

Dodawanie partycji

Partycje mogą rozszerzyć analizę danych, zapewniając kontekst dla określonych zakresów danych na wykresie. Dane można podzielić na kwadranty i strefy w oparciu o wiele wskaźników wydajności jednocześnie.

Można utworzyć następujące typy partycji:

• Dwie strefy

• Kwadranty

• Cztery strefy

• Strefy poziome

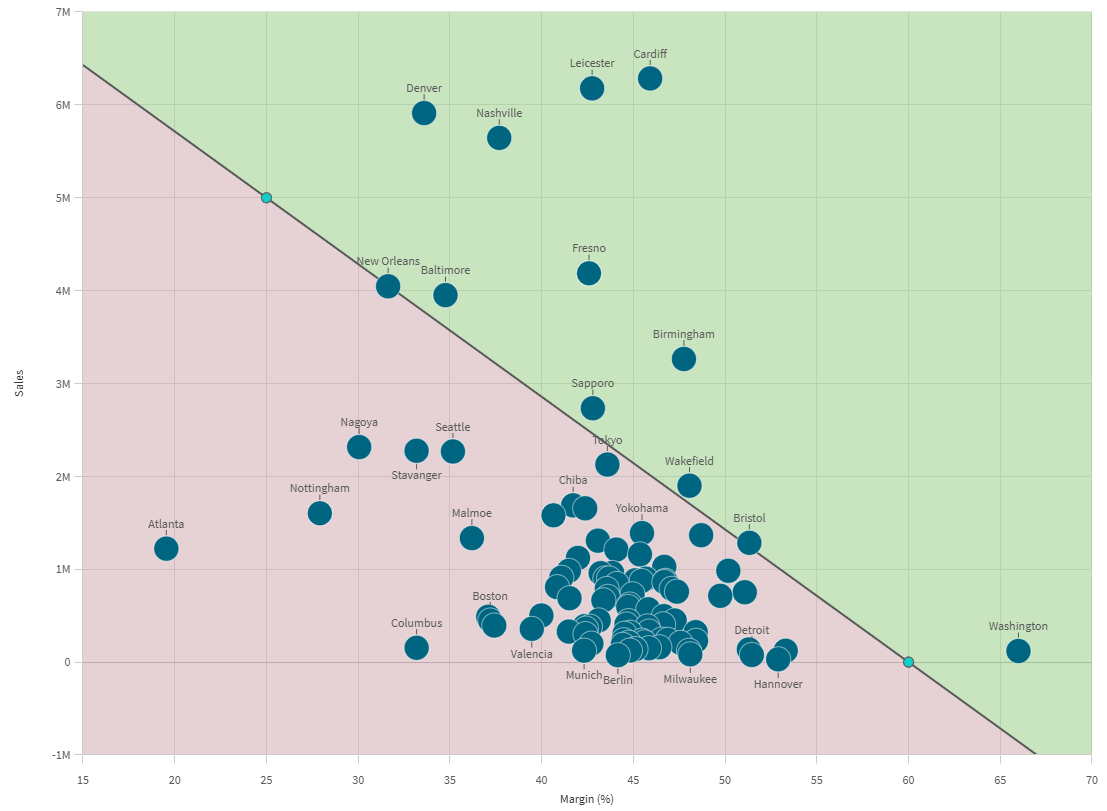

Dodawanie partycji dwustrefowej

Dwustrefowa partycja służy do podziału danych na dwie kategorie. Dwie strefy można skonfigurować pod dowolnym kątem.

Można na przykład oddzielić wysokie i niższe wyniki sprzedaży.

Wykonaj następujące czynności:

1. W panelu właściwości rozwiń sekcję Dodatki > Partycje.

2. Kliknij Dodaj partycję i wybierz Dwie strefy.

3. Opcjonalnie można zdefiniować etykietę za pomocą tekstu lub wyrażenia.

4. Domyślnie do partycji dodawane są dwa punkty. Punkty te definiują kąt, pod jakim jest dzielony wykres.

5. Rozwiń pierwszy punkt.

6. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

7. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi X, która określa położenie punktu na osi X.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

8. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

9. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

10. Ustaw Symbol używany dla punktu. Domyślnym ustawieniem jest Okrąg.

11. Ustaw kolor i nieprzezroczystość przy użyciu poniższych ustawień. Można również skonfigurować te elementy tak, aby nie miały koloru.

    • Kolor punktu

    • Kolor konturu

12. Użyj suwaków, aby dostosować szerokość konturu i rozmiar punktu danych.

13. Rozwiń drugi punkt. Powtórz kroki od 6 do 12.

14. Włącz lub wyłącz opcję Pokaż punkty danych w zależności od preferencji.

15. Jeśli ustawienie Pokaż linie jest włączone, możesz wykonać następujące czynności:

    • Ustaw Kolor linii, w tym nieprzezroczystość.

    • Użyj suwaka, aby dostosować grubość linii.

    • Wybierz typ linii: Ciągłą lub Przerywaną.

16. Ustaw kolor górnej strefy dla górnego obszaru zdefiniowanego przez punkty. Można również ustawić nieprzezroczystość.

17. Ustaw kolor dolnej strefy dla górnego obszaru zdefiniowanego przez punkty. Można również ustawić nieprzezroczystość.

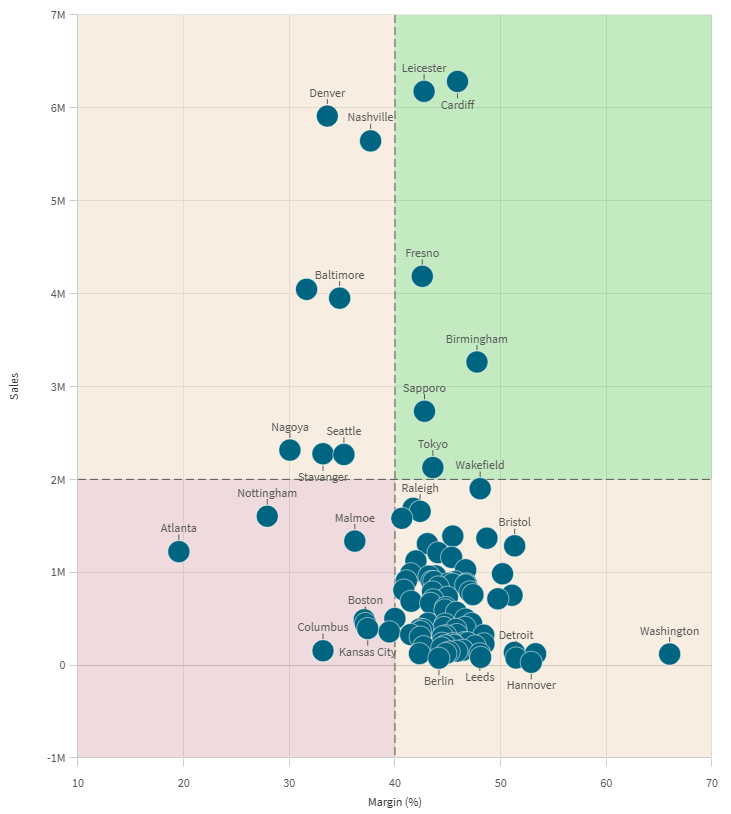

Dodawanie partycji kwadrantu

Rozdzielanie danych na cztery prostopadłe kwadranty jest często potrzebne, zwłaszcza gdy chcesz ocenić wyniki na dwóch osiach opartych na miarach.

Wykonaj następujące czynności:

1. W panelu właściwości rozwiń sekcję Dodatki > Partycje.

2. Kliknij Dodaj partycję i wybierz Kwadranty.

3. Opcjonalnie można zdefiniować etykietę za pomocą tekstu lub wyrażenia.

4. Domyślnie do partycji dodawany jest pojedyncze Pochodzenie. Rozwiń je.

5. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

6. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi X, która określa położenie punktu na osi X.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

7. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

8. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

9. Ustaw Symbol używany dla punktu. Domyślnym ustawieniem jest Okrąg.

10. Ustaw kolor i nieprzezroczystość przy użyciu poniższych ustawień. Można również skonfigurować te elementy tak, aby nie miały koloru.

    • Kolor punktu

    • Kolor konturu

11. Użyj suwaków, aby dostosować szerokość konturu i rozmiar punktu danych.

12. Włącz lub wyłącz opcję Pokaż punkty danych w zależności od preferencji.

13. Jeśli ustawienie Pokaż linie jest włączone, możesz wykonać następujące czynności:

    • Ustaw Kolor linii, w tym nieprzezroczystość.

    • Użyj suwaka, aby dostosować grubość linii.

    • Wybierz typ linii: Ciągłą lub Przerywaną.

14. Ustaw kolor i nieprzezroczystość dla każdego z czterech kwadrantów.

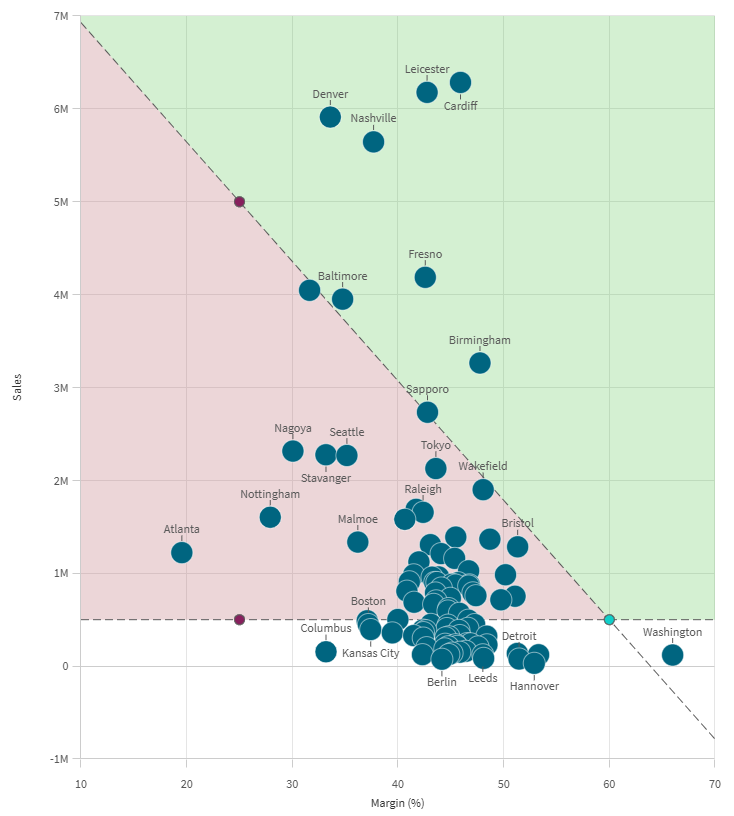

Dodawanie partycji czterostrefowej

Użyj czterostrefowej partycji, aby podzielić dane na cztery różne obszary z dowolnymi definicjami kątów.

Strefy tworzy się poprzez zdefiniowanie punktu przecięcia, w którym spotkają się dwa inne punkty, a następnie skonfigurowanie tych dwóch punktów. Cztery strefy można skonfigurować pod dowolnym kątem względem siebie.

Na przykład można użyć pierwszego wiersza do zdefiniowania wysokich i niskich wyników, a następnie drugiego wiersza do oddzielenia danych w zależności od tego, czy osiągają one określony próg sprzedaży.

Wykonaj następujące czynności:

1. W panelu właściwości rozwiń sekcję Dodatki > Partycje.

2. Kliknij Dodaj partycję i wybierz Cztery strefy.

3. Opcjonalnie można zdefiniować etykietę za pomocą tekstu lub wyrażenia.

4. Punkt przecięcia i dwa inne punkty są dodawane domyślnie. Rozwiń Przecięcie.

5. W obszarze Typ danych wejściowych osi X ustaw, czy punkt ma być umieszczany na osi X na podstawie Wartości miary czy Wartości wymiaru.

6. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi X, która określa położenie punktu na osi X.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi X, która określa położenie punktu na osi X.

7. W obszarze Typ danych wejściowych osi y ustaw, czy punkt ma być umieszczany na osi Y na podstawie Wartości miary czy wartości miary na osi Y odpowiadającej określonej Wartości wymiaru.

8. Wykonaj jedną z poniższych czynności:

   1. W przypadku wybrania opcji Wartość miary ustaw Wartość miary osi Y, która określa położenie punktu na osi Y.

   2. W przypadku wybrania opcji Wartość wymiaru ustaw Wartość wymiaru osi Y, która określa położenie punktu na osi Y.

9. Ustaw Symbol używany dla punktu. Domyślnym ustawieniem jest Okrąg.

10. Ustaw kolor i nieprzezroczystość przy użyciu poniższych ustawień. Można również skonfigurować te elementy tak, aby nie miały koloru.

    • Kolor punktu

    • Kolor konturu

11. Użyj suwaków, aby dostosować szerokość konturu i rozmiar punktu danych.

12. Powtórz kroki od 5 do 11 dla Punktu 1 i Punktu 2.

13. Włącz lub wyłącz opcję Pokaż punkty danych w zależności od preferencji.

14. Jeśli ustawienie Pokaż linie jest włączone, możesz wykonać następujące czynności:

    • Ustaw Kolor linii, w tym nieprzezroczystość.

    • Użyj suwaka, aby dostosować grubość linii.

    • Wybierz typ linii: Ciągłą lub Przerywaną.

15. Ustaw kolor i nieprzezroczystość dla każdej z czterech stref.

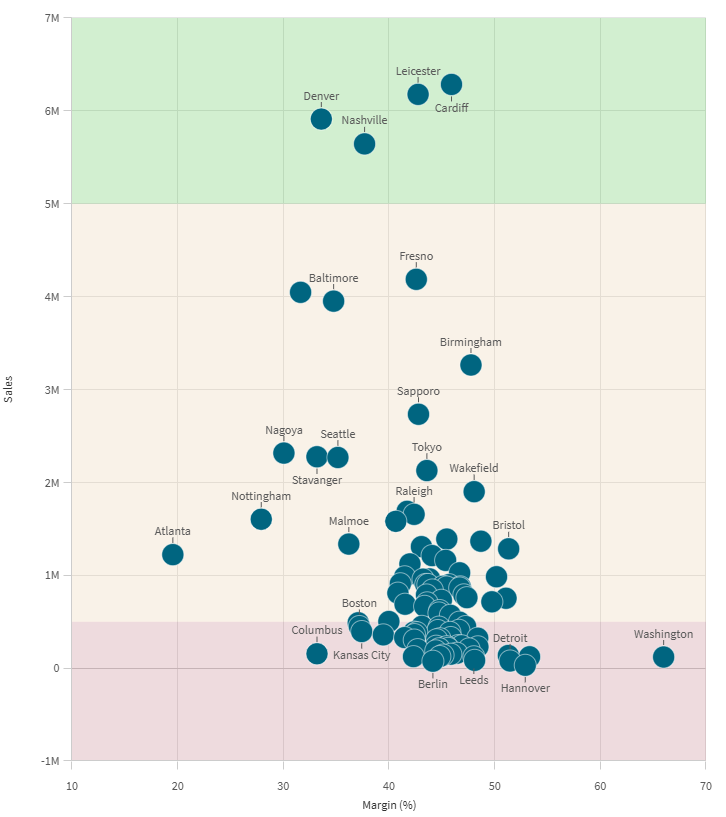

Dodawanie partycji ze strefami poziomymi

Wykresy można podzielić na wiele równoległych w poziomie stref. Typowym przykładem jest rozdzielenie danych na wysoką sprzedaż, średnią sprzedaż i niską sprzedaż.

Wykonaj następujące czynności:

1. W panelu właściwości rozwiń sekcję Dodatki > Partycje.

2. Kliknij Dodaj partycję i wybierz Strefy poziome.

3. Aby dodać separator, kliknij Dodaj limit.

4. Dodaj dodatkowe separatory, klikając Dodaj limit.

5. Użyj suwaka i pola wprowadzania, aby ustawić wartość liczbową miejsca rozpoczęcia i zakończenia każdej sekcji. Można również zdefiniować kolory dla każdej sekcji.

6. Włącz lub wyłącz opcję Pokaż linie w zależności od potrzeb.

7. Jeśli ustawienie Pokaż linie jest włączone, możesz wykonać następujące czynności:

   • Ustaw Kolor linii, w tym nieprzezroczystość.

   • Użyj suwaka, aby dostosować grubość linii.

   • Wybierz typ linii: Ciągłą lub Przerywaną.
