Rutnätsdiagram

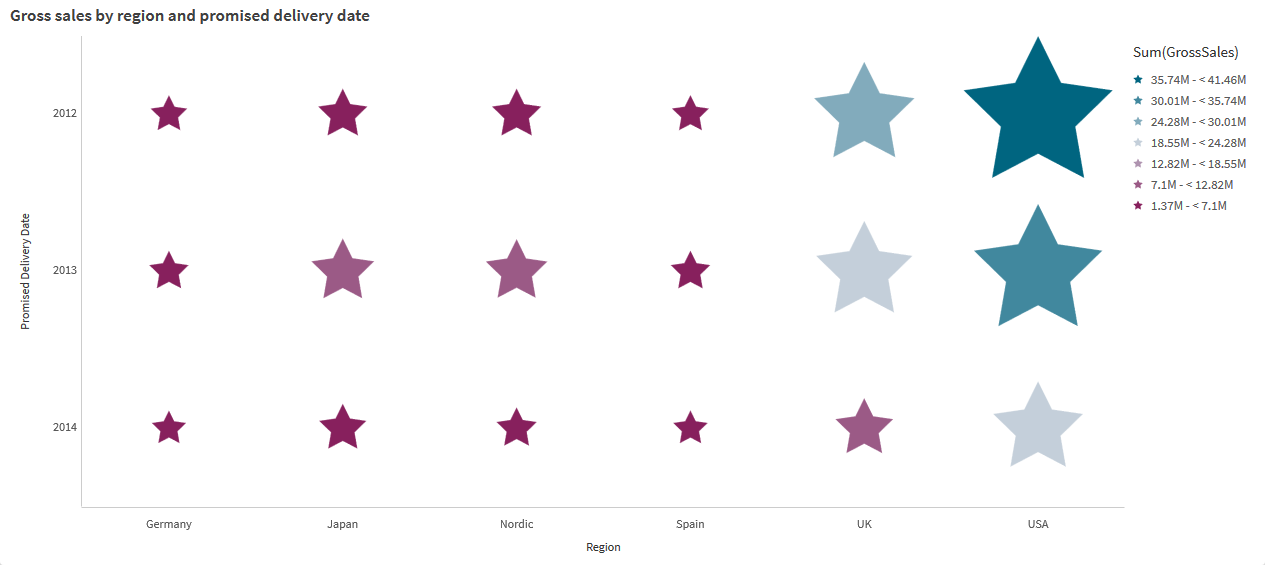

Rutnätsdiagrammet (Rutnätsdiagram) använder symboler i olika storlekar som sorteras i ett rutnät. Rutnätsdiagrammet ingår i Visualization bundle.

Rutnätsdiagram måste ha två dimensioner och ett mått. Dimensionsvärdena är x- och y-axlarna. Måttet är det mätetal som avgör symbolens storlek i varje kryss.

Användning

Ett rutnätsdiagram är användbart när du snabbt behöver hitta måttvärden som avviker från andra värden. Exempel: du vill se vilka produkter som säljer bra vissa månader men dåligt under andra.

Rutnätsdiagram är inte ett bra alternativ när måttet har:

• Många dubblettvärden.

• Värden som numeriskt ligger nära varandra.

Skapa ett rutnätsdiagram

Du kan skapa ett rutnätsdiagram på arket som du redigerar.

Gör följande:

1. I resurspanelen öppnar du Anpassade objekt > Visualization bundle och drar ett Grid chart-objekt till arket.


2. Klicka på knappen Lägg till dimension för att välja diagrammets x-axelvärde.

3. Klicka på den andra Lägg till dimension-knappen för att välja diagrammets y-axelvärde.

4. Klicka på knappen Lägg till mått för att välja det mått som vägs.

Rutnätsdiagrammet visas nu med de dimensioner och mått du valt.

Sortering

Element i rutnätsdiagrammet sorteras automatiskt alfabetiskt eller numeriskt på x-axeln från minsta till största. Du kan ändra sorteringsordningen för båda axlarna i egenskapspanelen.

Gör följande:

1. I egenskapspanelen går du till Utseende > Sortering.
2. Klicka på en dimension.
3. Växla Sortering från Auto till Anpassad.
4. Du kan välja något av de här alternativen:
   • Sortera efter uttryck: Stigande eller Fallande.
   • Sortera numeriskt: Stigande eller Fallande.
   • Sortera alfabetiskt: Stigande eller Fallande.

Ändra utseende på diagrammet

Du kan ändra utseende på rutnätsdiagrammet.

Anpassa symbolerna

Du kan ändra symbolernas form och storlek på fliken Utseende > Presentation i egenskapspanelen:

• Ändra storleken med skjutreglaget Symbolstorlek.

• Ändra symboltypen med listrutan Symbol.

Byta färgschema

Du kan ändra färgschemat för symbolerna på fliken Färger och teckenförklaring. Vid Färger anger du Anpassad. I listrutan väljer du:

• En färg: Du kan välja vilken färg som helst.
• Per dimension: Under Färgschema kan du ändra hur många olika färger som används.
• Efter mått: Under Färgschema kan du ändra färgtoningen. Klicka på kryssrutan Motsatta färger om du vill vända på ordningen i färgtoningen. Apptemat avgör vilka färger som används.
• Efter uttryck: Du kan använda en färgkod i uttrycket. Om du avmarkerar kryssrutan Uttrycket är en färgkod kan du ändra färgtoningen. Klicka på kryssrutan Motsatta färger om du vill vända på ordningen i färgtoningen. Apptemat avgör vilka färger som används.

Ändra på intervallgränserna

Du kan anpassa intervallgränserna om du färglägger per mått eller uttryck. Hela intervallet definieras av dimensionernas värde. I egenskapspanelen går du till Utseende > Färger och teckenförklaring > Intervall.

• Min: Definierar intervallets lägre gräns.
• Max: Definierar intervallets övre gräns.

Ändra skala på axlarna

Du kan anpassa hur x- och y-axlarna ser ut. Gå till Utseende > X-axeln: [dimension] eller Utseende > Y-axeln: [dimension] i egenskapspanelen. Du kan ange:

• Etiketter och rubrik

• Etikettorientering

• Läge

• Antal axelvärden:

  • Auto

  • Maximalt

  • Anpassad

• Visa rutnätslinjer

Begränsningar

Information om allmänna begränsningar finns i Begränsningar.

• Inställningen Antal axelvärden i egenskapspanelen har en gräns på 55 per axel.

• Ibland när du anger dimensionsgränser i ett rutnätsdiagram visar diagrametiketter felaktigt fler element än du har angivit.
