Редактирование визуализаций, созданных Insight Advisor

Insight Advisor выбирает и создает диаграммы в зависимости от типов анализа. Типы анализа и функции диаграмм выбираются на основе исходных данных запроса и характеристик данных. Бизнес-аналитики разрабатывают компоненты бизнес-логики приложений, а также могут редактировать свойства и расширять функции, лежащие в основе диаграмм. Для получения дополнительной информации о типах анализа см. раздел Типы анализа Insight Advisor.

В следующих примерах показаны способы редактирования созданных диаграмм Insight Advisor с помощью свойств и редактора выражения, чтобы улучшить визуализацию данных в максимально возможной степени. Эти примеры основаны на диаграммах, которые могут быть созданы и затем расширены из обучающего приложения по бизнес-логике Insight Advisor. Для получения дополнительной информации см. Учебное пособие — настройка интерпретации данных в Insight Advisor

Mutual Information: редактирование функций диаграммы в редакторе выражения

Функция диаграммы Mutual Information возвращает агрегированную взаимную информацию между двумя полями. Эта зависимость измеряется в диапазоне от 0 до 1 и может быть представлена в виде значения процентиля. Insight Advisor создает линейчатую диаграмму, управляемую этой функцией диаграммы, чтобы выразить зависимость. В следующем примере свойства диаграммы изменяются на основе этой функции. Для получения дополнительной информации см. MutualInfo — функция диаграммы.

Выполните следующие действия.

1. В обучающем приложении по бизнес-логике введите запрос dependencies в поле поиска. Найдите следующий результат: Mutual dependency between SalesOffice and selected items.



2. На диаграмме выберите Добавить на лист, а затем — Создать новый лист.

3. Для просмотра листов из обзора приложения щелкните элемент Листы. Выберите Мой новый лист и укажите Заголовок и Описание для листа. Для этого примера назовите лист Mutual Information Sales и введите необязательное описание Mutual information between sales fields.

4. На панели инструментов щелкните Изменить лист и выберите диаграмму взаимных зависимостей.

5. Щелкните в любом месте заголовка диаграммы, чтобы изменить заголовок с Mutual dependency between SalesOffice and selected items на Mutual information around sales.

6. Измените поля, анализируемые в данной диаграмме. Insight Advisor выбрал четыре меры для включения в диаграмму, которые связаны с географией. Это была разумная интерпретация того, какие зависимости может иметь поле SalesOffice, поскольку SalesOffice классифицировалось как city в логической модели приложения. Измените меры на панели свойств и замените их на поля, которые будут лучше отражать, как переменные, связанные с объемом продаж, стоимостью продаж и поддержкой продаж, влияют на Sales.
1. Выберите Данные на панели свойств и в разделе Меры; разверните меру SupplierCountry. Выберите в поле Выражение, чтобы открыть диалоговое окно Изменить выражение. Щелкните Применить.

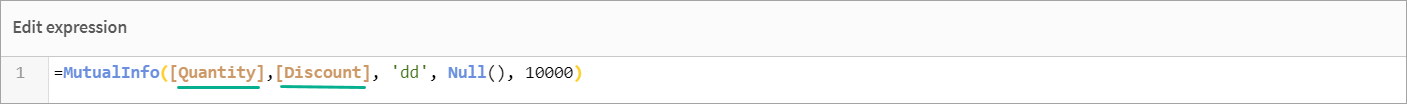

   Отредактируйте выражение, заменив SalesOffice на Quantity, а также SupplierCountry на Discount.
   Выберите поле Метка. Замените SupplierCountry на Quantity and Sales.



2. Разверните меру PostalCode. Выберите в поле Выражение, чтобы открыть диалоговое окно Изменить выражение.
   Отредактируйте выражение, заменив SalesOffice на Sales, а также PostalCode на SupportCalls.
   Выберите поле Метка. Замените PostalCode на Support calls and Sales.
3. Разверните меру City. Выберите в поле Выражение, чтобы открыть диалоговое окно Изменить выражение.
   Отредактируйте выражение, заменив SalesOffice на Discount, а также City на Cost of Sale.
   Выберите поле Метка. Замените City на Discount and Cost of sale.
4. Удалите меру Country, щелкнув правой кнопкой мыши на мере и выбрав Удалить.
7. Отредактируйте диапазон оси X. Все эти три сравнения мер представляют собой высокий уровень зависимости. Чтобы подчеркнуть разницу в значениях и сделать диаграмму более интересной, измените диапазон линейчатой диаграммы.
   1. Разверните раздел Вид, а затем — Ось X.
   2. Переключите параметр Диапазон с Авто на Пользовательский.
   3. Выберите Мин/Макс для устанавливаемых значений. Установите 0,9 для параметра Мин и 1 для Макс.
8. Выберите Изменение завершено.

Кластеризация методом k-средних: редактирование количества кластеров и выборок

Insight Advisor создает точечную диаграмму, управляемую функциями диаграммы KMeans2D и KMeansND. Эти функции диаграммы разделяют точки диаграммы на кластеры на основе сходства. Функция KMeans2D принимает два измерения и хорошо подходит для визуализации результатов. В следующем примере изменяется количество кластеров, создаваемых по умолчанию в Insight Advisor, и модифицируются выборки для изменения базовых данных. Для получения дополнительной информации см. разделы KMeans2D — функция диаграммы и KMeansND — функция диаграммы.

Выполните следующие действия.

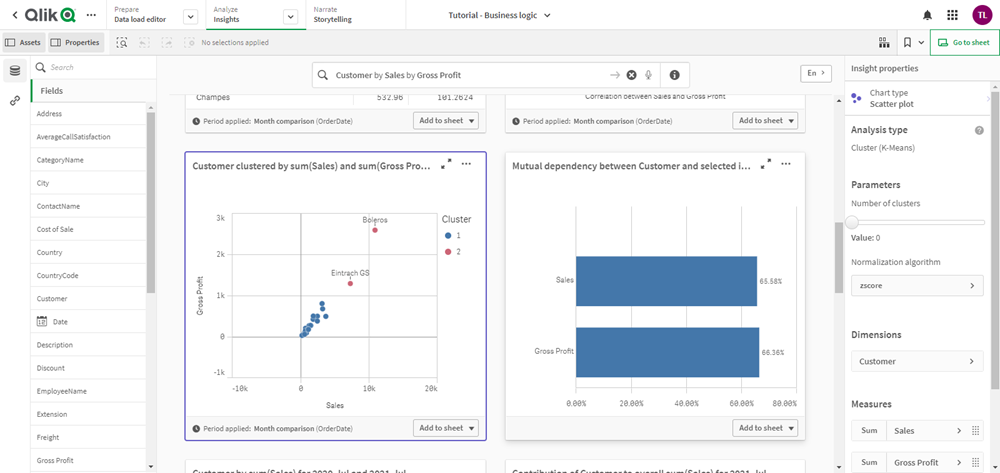

1. В обучающем приложении по бизнес-логике введите запрос Customer by Sales by Gross Profit в поле поиска. Найдите следующий результат: Customer clustered by sum(Sales) and sum(Gross Profit) (K-Means).



2. В правом нижнем углу диаграммы выберите Добавить на лист, а затем — Создать новый лист.

3. Для просмотра листов из обзора приложения щелкните элемент Листы. Выберите Мой новый лист и укажите Заголовок и Описание для листа. Для этого примера назовите лист Customers clustered by sales и добавьте описание Kmeans applied to customer data by Sales and Gross Profit.

4. На панели инструментов выберите Изменить лист, а затем — кластерную диаграмму (метод k-средних).

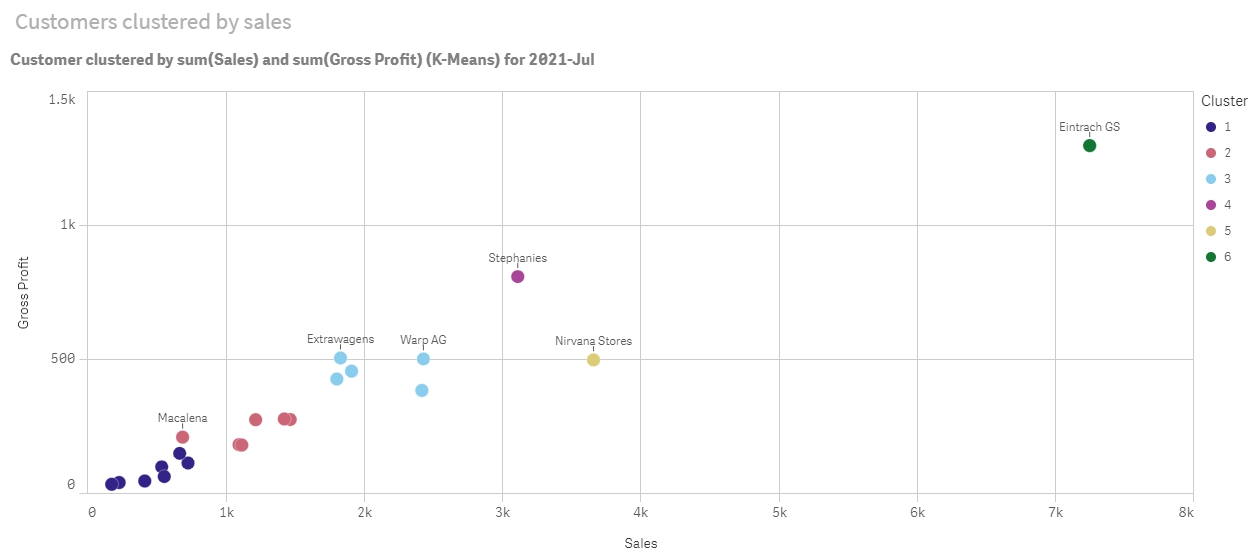

5. Измените точечную диаграмму.
1. Увеличьте диаграмму: сделайте диаграмму больше, чтобы она занимала весь холст, перетащив правый нижний угол.
2. Отредактируйте аргумент количества кластеров. Разверните раздел Вид, а затем — Цвета и легенда. Insight Advisor раскрасил кластеры по измерению. В поле Выбрать измерение выберите , чтобы открыть редактор выражения. Отредактируйте аргумент num_clusters, изменив значение 0 на 6 (Insight Advisor использует автоматическую кластеризацию, при которой, если ввести 0 для количества кластеров, автоматически определяется оптимальное количество кластеров для данного набора данных). Выберите Применить.



3. Отредактируйте диапазоны осей: Диаграмма, созданная по умолчанию, без необходимости показывает диапазон, меньший 0. Отрицательные числа не имеют смысла в данном контексте, и этот диапазон занимает место на диаграмме. В разделе Вид разверните Ось X: Sales и измените параметр Диапазон с Авто на Пользовательский. Обратите внимание, что параметр Мин автоматически сбрасывается на 0. Разверните ось Y: Gross Profit и измените параметр Диапазон с Авто на Пользовательский. Обратите внимание, что параметр Мин автоматически сбрасывается на 0 также и для оси Y.
6. Выберите Изменение завершено.

7. Отмените выбор данных: данные можно исключить из диаграммы, отменив выбор элементов, которые не представляют интереса. Выйдите из режима изменения, выбрав пункт Изменение завершено, и на панели инструментов откройте Selections tool . Выполните поиск по запросу Customer и выберите всех клиентов, кроме следующих: Big Foot Shoes, Boleros, Bond Ltd, El Carnevale, Fritid AB, Las Corbatas, The Fashion, and Vite.

Анализ сравнения периодов: изменение периода анализа

Insight Advisor поддерживает создание поведения, позволяющего использовать предпочтительный календарный период по умолчанию с группой мер. В следующем примере показано, как изменить календарный период для просмотра результатов за другой период. Можно изменить свойство календарного периода, чтобы создать диаграмму Сравнение периодов, отображающую продажи за последний год, а не за последний месяц.

Выполните следующие действия.

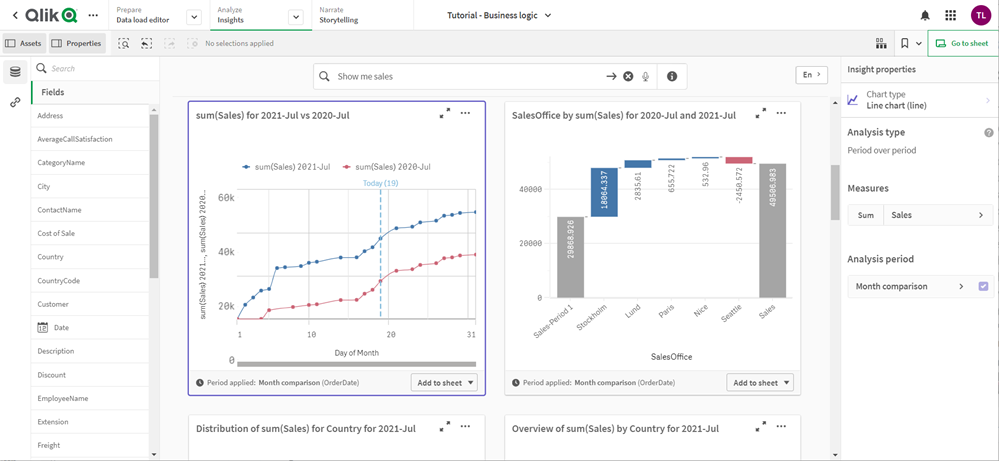

1. В обучающем приложении по бизнес-логике введите запрос Show me sales в поле поиска. Найдите результат сравнения периодов.



2. Выберите диаграмму Сравнение периодов, чтобы отобразить параметры справа.
3. На панели свойств разверните раздел Период анализа, чтобы отобразить параметры календарного периода.
4. Выберите Сравнение кварталов.
5. Измените значение в поле Период 1 на 2020-Q1.
6. Измените значение в поле Период 2 на 2021-Q1.
7. Теперь результаты продаж за первый квартал 2021 года сравниваются с первым кварталом 2020 года.
