Configurer un offset d'octet dans une structure plate
Utilisez une fonction SetElementProperty et une fonction GetElementProperty pour modifier un offset d'octet dans un élément.
Avant de commencer
Vous avez créé une structure plate.
Pourquoi et quand exécuter cette tâche

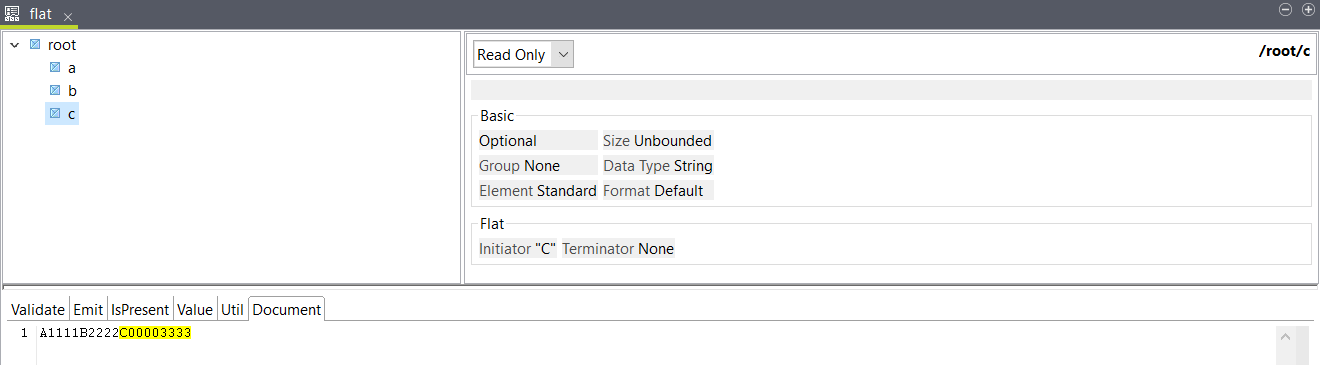

Dans cet exemple, vous avez un fichier plat avec un élément raine et trois éléments enfants nommés a, b et c, avec l'échantillon de données suivant :
A1111B2222C00003333
Chaque élément enfant contient un initiateur, A, B et C, respectivement. L'objectif est de configurer l'élément c pour ignorer la partie 0000 de la valeur.
Procédure
Ouvrez l'onglet Util pour l'élément c.
Placez une fonction SetElementProperty dans l'onglet Util.
Placez une fonction Add sur l'argument Value.
Placez une fonction GetElementProperty sur l'argument First Value.
Double-cliquez sur la fonction GetElementProperty et sélectionnez Byte offset dans la liste déroulante Property, puis cliquez sur OK.
Placez l'élément c sur l'argument Element de la fonction GetElementProperty.
Placez une fonction Constant sur l'argument Second Value.
Double-cliquez sur la fonction Constant et saisissez 4 dans le champ Value, puis cliquez sur OK.
Résultats

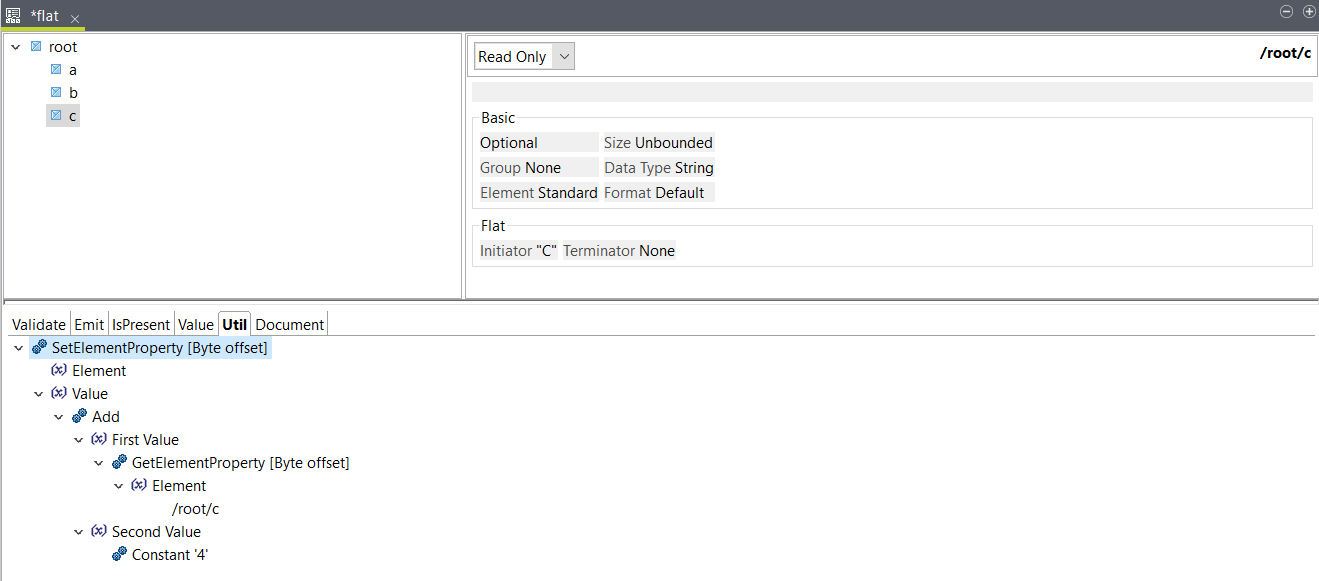

L'expression créée indique que l'offset d'octet pour les éléments c doit être calculé en ajoutant les quatre octets à ignorer à l'offset courant de l'élément c, appelé par l'élément GetElementProperty.

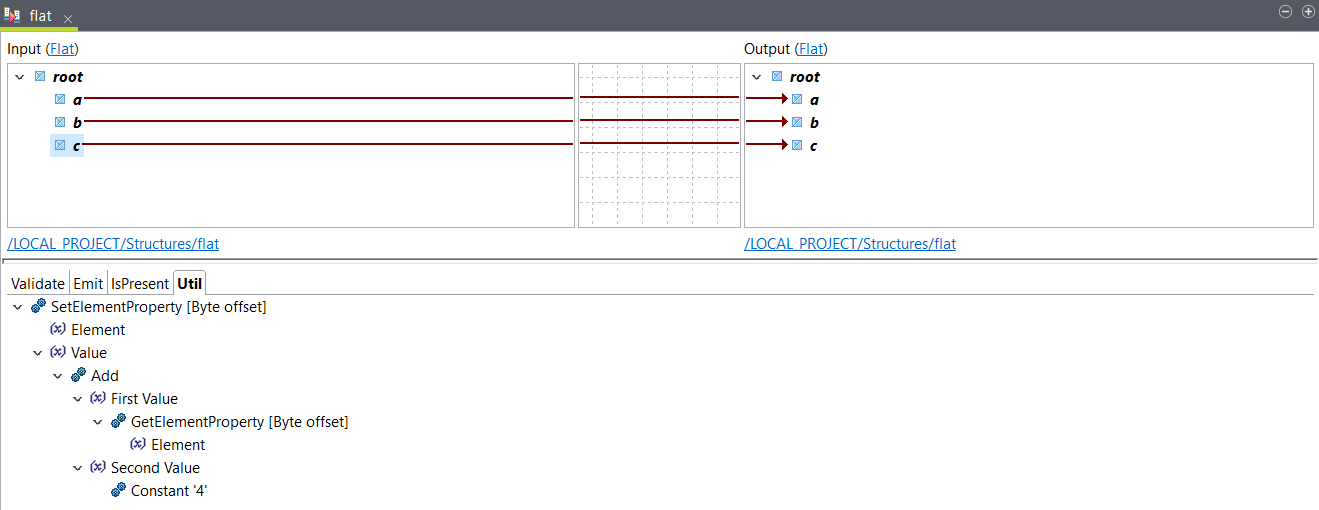

Si vous souhaitez vérifier que l'offset est correct, vous pouvez créer une map avec cette structure en entrée et en sortie.
Lorsque vous utilisez la fonctionnalité Test Run, vous obtenez les résultats suivants :
A1111B2222C3333
