地圖

地圖可讓您以地理方式檢視資料。Qlik Sense 地圖視覺化由基底地圖和圖層組成。基底地圖是資料呈現 (您的維度和量值) 的圖層背景。多個基底地圖可用於 Qlik Sense。圖層可透過單點或區域方式,反映維度和量值,讓您可以看見資料的地理樣態。 例如,若您想要依城市檢視整體銷售額,可以在地圖上新增城市的點圖層,並由這些城市的商店整體銷售額決定點的色彩和大小。

地圖有許多呈現資料的方式。您可以將多個圖層新增至地圖,以在相同地圖上顯示不同類型的資訊。您可以設定自訂位置範圍,若有兩個位置名稱相同,即可正確顯示位置及其資料。您可以使用向下探查維度,建立地理區域階層,以便選取。您可以將地圖平移範圍限制在特定的地圖檢視畫面和範圍中,例如感興趣的地區,在此範圍之外,使用者無法平移或縮小。您可以將自訂基底地圖新增至地圖,並使用非 WGS-84 座標。

圖層

圖層包含在地圖上方顯示的視覺化維度和量值資料。您可以在每個圖層上方堆疊圖層。您也可以控制不同圖層所呈現的縮放層級,或讓圖層只在選取了向下探查維度中的其他值時顯示。這可讓您在進行選取以及在地圖上縮放感興趣的區域時,建立各種層級的細節。 圖層可以是點、區域、線路、密度、圖表或背景圖層。

點圖層

點圖層覆蓋於地圖的個別位置之上,以形狀呈現。依照預設,點圖層使用圓形泡泡,但您也可以使用其他幾種形狀。可以調整圖層中點的大小,或者您可以指定量值或運算式以設定不同點的大小。您可以依照量值進行著色,進一步醒目提示這些值之間的差異。

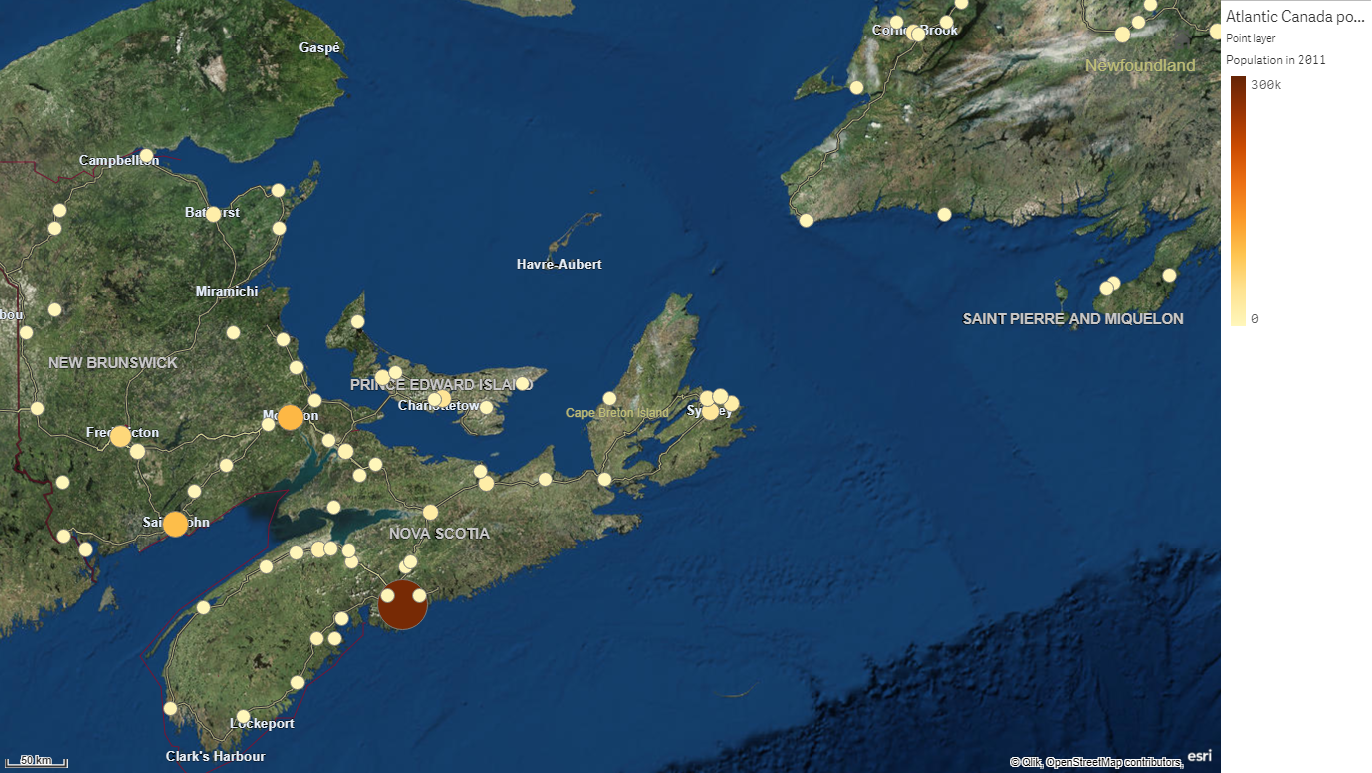

具有點圖層的地圖顯示依人口著色和調整大小的加拿大大西洋省份中的城市。
Map with point layer.

區域圖層

區域圖層呈現地圖上的區域,例如國家或州。透過將多邊形幾何載入欄位,這可以呈現任何自訂區域。

透過區域圖層,每個維度值可對應呈現的區域。透過在區域圖層使用色彩,您可以呈現不同的區域量值。在屬性面板的外觀 > 色彩和圖標下,將色彩切換成自訂,其中按照量值按照運算式選項均為可用。

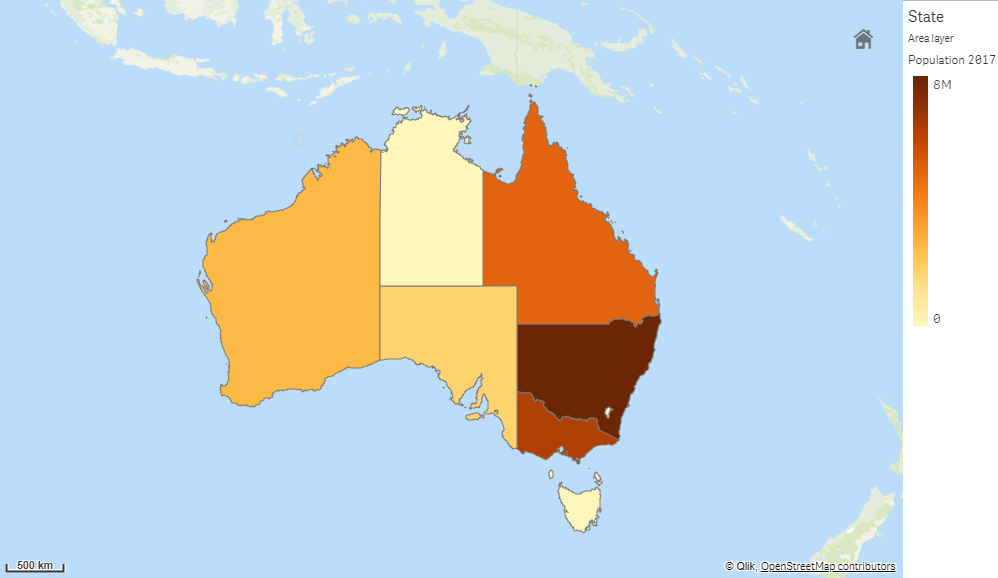

具有區域圖層的地圖顯示依人口著色的澳大利亞的州和領域。
Map with area layer.

線路圖層

線路圖層可讓您在地圖上顯示點之間的線路。例如,您可以使用線路圖層顯示城市之間的班機。透過線路圖層,您可以使用兩個包含點資料的欄位,以定義圖層中線路的開始點和結束點。或者,您可以使用以 GeoJSON LineStringMultiLineString 格式包含線路幾何的欄位。您可以在線路圖層中自訂線路的寬度和曲度,並將方向箭頭新增至線路。

具有線路圖層的地圖顯示歐洲機場之間的起飛航班。

Map with line layer.

密度圖層

密度圖層可讓您使用色彩坡形,視覺化區域中點的密度。每個點會影響一個圓形區域,影響程度在中心最大,並逐漸向外圍減少。您可以指定點的影響半徑、變更其色彩並調整大小,以配合您的視覺化。密度圖層可用來顯示活動熱點、人口密度等。

具有密度圖層的地圖顯示全球火山噴發數。

Map with density layer.

圖表圖層

圖表圖層可讓您在地圖的位置上顯示小圓形圖或是長條圖。它使用一個維度以識別位置和第二個維度,以建立圓形圖或是長條圖。您可以將圖表加上標籤,並使用運算式控制其大小。資訊泡泡球會顯示關於所選圖表內容的有用資訊。

含圖表圖層的地圖,以圓形圖顯示歐盟國家的資金來源。每個圓形圖的大小會顯示平均的資金吸收率。

Map with density layer.

背景圖層

背景圖層可讓您顯示自訂基底地圖,供地圖視覺化使用。 例如,背景圖層可以是機場地圖,之後具有點圖層 (包含覆蓋在其上的 WIFI 熱點位置)。新增至背景圖層的自訂地圖必須在各自的伺服器是滑動或圖格地圖。不同於其他圖層,背景圖層不使用任何維度或量值,僅顯示外部基底地圖。

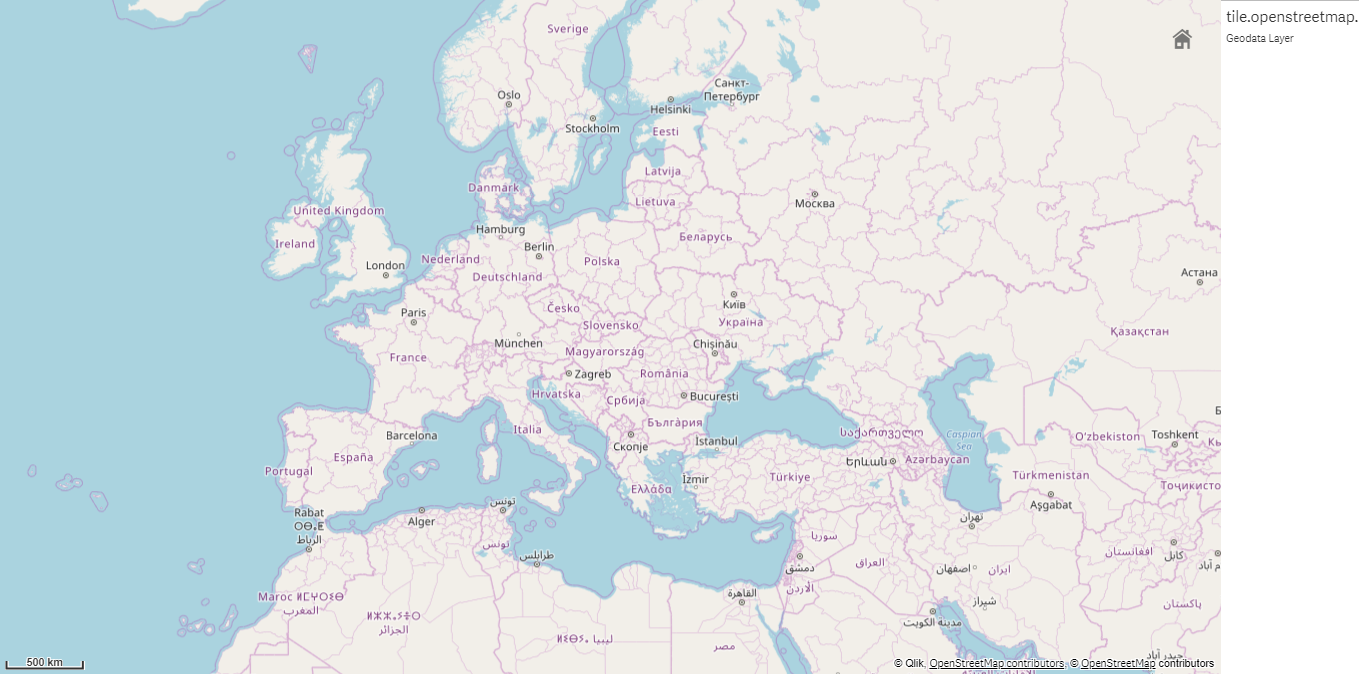

具有背景圖層的地圖顯示 OpenStreetMap 地圖。
Map with background layer.

位置資料

地圖支援幾種判定圖層中位置的方式。位置可以是幾何內容或位置名稱,例如國家名稱、地區、城市、郵遞區號等。幾何內容可以在載入時間透過資料準備服務新增或從 KML 等地理來源載入。點圖層也在獨立的欄位中支援緯度和經度。對於區域圖層,可以從 KML 檔案等地理資料來源,使用幾何來定義區域。如需詳細資訊,請參閱載入自己的地圖資料線路圖層支援與點圖層相同的點資料。線路圖層也支援具有 GeoJSON LineStringMultiLineString 格式線路幾何的字串。

圖層位置都能使用包含名稱和代碼的欄位來定義。Qlik Sense 可以識別下列位置類型:

  • 洲名
  • 國家/地區名稱
  • ISO alpha 2 國碼/地區碼
  • ISO alpha 3 國碼/地區碼
  • 第一級行政區域名稱,例如州或省的名稱
  • 第二級行政區域名稱
  • 第三級行政區域名稱
  • 第四級行政區域名稱
  • 郵遞區號
  • 城市、鄉村或其他填入地點的名稱
  • IATA 機場代碼
  • ICAO 機場代碼
備註:

位置的可用性可能依國家而不同。若命名的位置無法使用,請使用位置的座標或區域資料。

Qlik Sense 所使用的地圖和位置資料,是從公認的實地領導者所獲得,他們使用獲認可的方法論和最佳做法在其地圖繪製中標示邊界和國家名稱。Qlik Sense 提供可讓使用者整合自己個別背景地圖的彈性。如果標準地圖不適合,Qlik Sense 會提供可載入客戶提供的背景地圖、邊界和區域的選項。

若您正在使用非 WGS-84 座標的背景圖層中使用自訂地圖,您可以在地圖使用的座標系統中使用定義位置的欄位 (度數或公尺)。如需詳細資訊,請參閱 使用非 WGS-84 座標系統

將作為維度的欄位新增至地圖圖層時,您可以使用包含位置資料的欄位或使用包含位置識別資訊的欄位。例如,若您有包含自訂區域幾何的欄位以及包含自訂區域名稱的欄位,您可以在地圖屬性的位置中,將名稱欄位設定為維度,然後將區域幾何欄位設定為位置欄位。

什麼情況下使用

您可以使用地圖來顯示辦事處、商店和其他商業相關場所的地理分佈。您不但可以看到位置,還可以看到銷售額和其他量值,並可按泡泡大小或色彩顯示值差異。

優點

地圖是多功能的視覺化,可高效展示與位置或區域相關的關鍵值的地理分佈。

缺點

如果使用大量的值,可能會難以獲得良好的概覽視圖。各個值可能會彼此重疊,除非放大,否則難以看清。

建立地圖

您可以將地圖新增至正在編輯的工作表。

提示: 您可以根據不同的點資料或區域資料建立多個地圖視覺化,這都會使用相同的維度資料。

請執行下列動作:

  1. 從資產面板中,將空白地圖拖曳至工作表。

  2. 地圖設定,選取基底地圖

  3. 從屬性面板中的圖層,將圖層新增至地圖。

    圖層位於相同類型的圖層上方。您可以在清單中向上和向下拖曳圖層,以設定圖層順序。清單頂端的圖層也會重疊在地圖上其他圖層的頂端。

地圖建立後,您可以在屬性面板中調整地圖的外觀和其他設定以及其圖層。如需關於設定的詳細資訊,請參閱 地圖屬性

備註: 若新增的圖層發生問題, 將會顯示在地圖的左上角。按一下圖示以查看錯誤訊息。

新增點圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將欄位拖放到地圖,選取新增為新圖層,然後選取新增為點圖層
    • 從屬性面板中的圖層,按一下新增圖層,然後選取點圖層。在維度中,按一下新增並選取包含點資料的欄位,以作為維度使用。
  2. 若點位置發生問題,請調整屬性面板中位置內的位置設定。

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

新增區域圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將欄位拖放到地圖,選取新增為新圖層,然後選取新增為區域圖層
    • 從屬性面板中的圖層,按一下新增圖層,然後選取區域圖層。在維度中,按一下新增並選取包含區域資料的欄位,以作為維度使用。
  2. 若點位置發生問題,請調整屬性面板中位置內的位置設定。

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

新增線路圖層

線路圖層使用開始和結束點顯示線路,其中兩個欄位都用來決定線路的開始和結束位置,或使用 GeoJSONLineStringMultiLineString 格式的幾何顯示線路。

若您使用開始和結束點線路圖層,您為線路圖層選取的維度應代表您在位置設定中選取作為開始和結束點的欄位。例如,若您想要視覺化運送地點,可將運送設定為維度,然後使用經銷中心位置運送目的地作為位置中的開始點和結束點。

或者,您可以將兩個維度新增至線路圖層並使用這些內容作為開始和結束點。若您想要顯示第一個維度中所有位置到第二個維度 (與第一個維度有關聯) 中所有位置之間的線路,這十分實用。

使用開始和結束點新增線路圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將包含開始點資料的欄位拖放到地圖,選取新增為新圖層,然後選取新增為線路圖層
    • 從屬性面板中的圖層,按一下新增圖層,然後選取線路圖層。在維度中,按一下新增並選取欄位,以作為維度使用。
  2. 若您的維度包含開始點資料,請新增包含結束點資料的欄位。執行下列其中一個動作:

    • 將包含結束點資料的欄位拖放到地圖,選取在 <圖層名稱> 中使用,然後選取新增 <欄位名稱> 作為第二個維度
    • 資料中,按一下新增,然後選取包含結束點資料的欄位。
  3. 若您的維度不包含開始或結束點資料,請在位置中,新增包含開始點資料和結束點資料的欄位作為位置欄位。
  4. 若點位置發生問題,請調整屬性面板中位置內的位置設定。

    每個使用開始點欄位和結束點欄位的線路圖層在位置中都有獨立的位置設定。

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

使用幾何新增線路圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將包含線路幾何的欄位拖放到地圖,選取新增為新圖層,然後選取新增為線路圖層
    • 從屬性面板中的圖層,按一下新增圖層,然後選取線路圖層。在維度中,按一下新增並選取欄位,以作為維度使用。
  2. 位置中,選取線路幾何,然後選取線路幾何欄位中的欄位。

    依照預設,會選取維度作為線路幾何欄位

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

新增密度圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將包含點資料的欄位拖放到地圖,選取新增為新圖層,然後選取新增為密度圖層
    • 從屬性面板中的圖層,按一下新增圖層,然後選取密度圖層。在維度中,按一下新增並選取包含點資料的欄位,以作為維度使用。
  2. 若點位置發生問題,請調整屬性面板中位置內的位置設定。

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

新增圖表圖層

請執行下列動作:

  1. 執行下列其中一個動作:

    • 將包含點資料的欄位拖放到地圖,選取新增為新圖層,然後選取新增為圖表圖層
    • 從屬性面板中的圖層中,按一下新增圖層,然後選取圖表圖層

  2. 維度位置下,按一下 新增,然後選取包含點資料的欄位,以做為地圖上的位置。按一下新增,然後選取包含資料的欄位,以做為圖表上的維度使用。
  3. 量值中,按一下新增,然後選取包含資料的欄位,以做為圖表的量值使用。
  4. 若點位置發生問題,請調整屬性面板中位置內的位置設定。

新增圖層後,您可以在屬性面板中調整圖層設定。如需關於設定的詳細資訊,請參閱 地圖屬性

新增背景圖層

請執行下列動作:

  1. 從屬性面板中的圖層,按一下新增圖層
  2. 選取背景圖層
  3. URL 之後,在 Slippy Map 伺服器輸入 URL。

    例如 http://a.tile.opencyclemap.org/cycle/${z}/${x}/${y}.png

  4. 屬性之後,輸入地圖的屬性字串。

    例如 © <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data © <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors

設定地圖圖層的位置範圍

依照預設,Qlik Sense 可在使用名稱時,在位置欄位搜尋範圍廣泛的位置。若有多個可能的符合項目,您可能需要限制搜尋的位置範圍,以確保 Qlik Sense 顯示所需的位置。

請執行下列動作:

  1. 從屬性面板中的圖層,按一下位置
  2. 位置範圍設定為自訂
  3. 位置類型後,選取包含在欄位或運算式 (選為位置欄位) 的資料類型。
  4. 或者,在國家/地區後,輸入指示位置欄位所在國家/地區的欄位、運算式或文字。
  5. 或者,在行政區域 (第 1 層級)後,輸入指示位置欄位所在的第一級行政區域的欄位、運算式或文字。
  6. 或者,在行政區域 (第 2 層級)後,輸入指示位置欄位所在的第二級行政區域的欄位、運算式或文字。

建立向下探查圖層

建立具有多個位於各個地理區域之資料點的地圖時,您可以使用向下探查維度以顯示選項階層中的圖層。這可讓您在地圖內於不同的層級使用不同的圖層,確保只會顯示最相關的資訊。

在向下探查圖層進行選取時,用於位置的維度會變更為向下探查維度中的下一個維度。向下探查發生在使用相同向下探查維度的跨圖層。若您有使用相同向下探查維度的區域和點圖層,可以設定哪個圖層透過向下探查維度顯示哪個維度。

用於向下探查圖層的向下探查維度應具有從最高地理區域到最小地理區域順序排列的欄位。

如需建立向下探查維度的資訊,請參閱 建立向下探查維度

請執行下列動作:

  1. 從屬性面板中的圖層,按一下新增圖層
  2. 選取 Point layer (點圖層)Area layer (區域圖層)Line layer (線路圖層)Density layer (密度圖層) 或是 Chart layer (圖表圖層)
  3. 按一下維度,按一下新增並選取向下探查維度。
  4. 在圖層中按一下選項
  5. 按一下圖層顯示
  6. 可見的向下探查層級,選取哪些維度要顯示在圖層中。

在地圖中限制平移

您可以在地圖中限制平移設定,以將地圖中的檢視畫面限制在設定的區域中,例如感興趣的特定地區。若您在地圖中限制平移,可將地圖鎖定在目前的檢視畫面。地圖不會比目前的檢視畫面縮得更小。您無法平移目前檢視限制以外的地圖。若您放大,則可以平移,但受限於平移限制的界線。

請執行下列動作:

  1. 在屬性面板中,按一下外觀
  2. 展示中,將限制平移導覽設定為自訂
  3. 設定地圖以檢視您想要限制平移的部分。
  4. 按一下設定平移限制

您可以透過限制平移導覽將設定平移限制切換為開啟和關閉。您可以按一下清除平移限制,以清除儲存的平移限制。

使用非 WGS-84 座標系統

若您在 WGS-84 以外的投影中有資料和背景地圖,應將基底地圖設定為,新增背景地圖作為背景圖層,然後設定投影,以根據基底地圖中使用的長度單位使用未定義的度數或公尺。

使用非 WGS-84 座標時,必須使用載入欄位的幾何。無法使用位置名稱。

請執行下列動作:

  1. 在屬性面板中,按一下地圖設定
  2. 基底地圖中,選取空 (未定義的度數)空 (未定義的公尺)
  3. 選取背景圖層

  4. URL 之後,在 Slippy Map 伺服器輸入 URL。

    例如 http://a.tile.opencyclemap.org/cycle/${z}/${x}/${y}.png

  5. 屬性之後,輸入地圖的屬性字串。

    例如 © <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data © <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors

  6. 圖層按一下新增圖層
  7. 選取圖層類型。
  8. 維度中,按一下新增並選取包含地圖座標系統中資料的欄位。
