Точечная диаграмма

Точечная диаграмма представляет пары значений из двух или трех мер. Это удобно, когда необходимо отобразить данные, каждый экземпляр которых имеет два числа, например, соотношение Sales и Quantity за Customer. В точечной диаграмме ниже третья мера (Cost) используется для генерации размера пузырей.

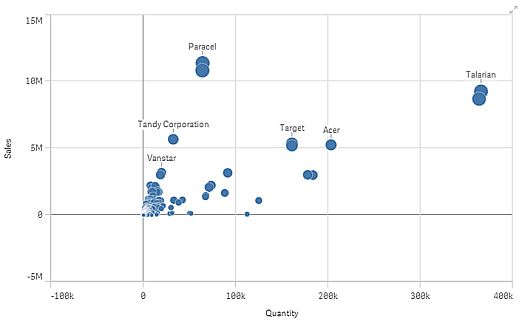

Точечная диаграмма, представляющая сотношение Sales и Quantity на Customer.
Scatter plot.

Точечная диаграмма представляет значения из различных мер по одному измерению в виде совокупности точек. В большинстве диаграмм измерение располагается по одной из осей, но в точечной диаграмме измерение представляется точками на диаграмме, а меры находятся на каждой из двух осей. При использовании третьей, дополнительной меры, ее значение отражается в размере пузырей. При выполнении анализа больших наборов данных и просмотре данных в сжатом виде плотность точек диаграммы отображается цветом.

Когда это следует использовать

Точечная диаграмма помогает находить потенциальные связи между значениями и выбросы в наборах данных. Точечная диаграмма используется, когда требуется показать данные, где каждый экземпляр имеет по крайней мере два показателя, например средняя продолжительность жизни и средний валовой внутренний продукт на душу населения в различных странах.

Преимущества

Точечная диаграмма — это отличный способ визуализировать корреляцию двух или нескольких мер одновременно. Третья мера — это эффективный способ разграничения значений и упрощения идентификации, например, больших стран, клиентов, величин и прочего.

Недостатки

У неопытного пользователя могут возникнуть трудности при понимании точечной диаграммы, поскольку в ней значение меры указано на обеих осях, а третья, дополнительная, мера усложняет интерпретацию. Убедитесь, что неопытный пользователь правильно интерпретирует точечную диаграмму. Использование описательных меток — это прекрасный способ упростить интерпретацию визуализации.

Значения могут помещаться друг на друга и не будут видны до тех пор, пока не увеличить масштаб.

Создание точечной диаграммы

На редактируемом листе можно создать точечную диаграмму.

В точечной диаграмме должно быть одно измерение и как минимум две меры. Можно иметь не больше одного измерения и трех мер, где третья мера визуализирована в качестве размера пузыря.

Выполните следующие действия.

  1. Перетащите на лист пустую точечную диаграмму из панели ресурсов.
  2. Щелкните команду Добавить измерение и выберите измерение или поле.
  3. Щелкните Добавить меру и выберите меру или создайте меру из поля.
  4. Щелкните Добавить меру и выберите меру или создайте меру из поля.
  5. При необходимости размер пузырей можно настроить по третьей мере.

    Щелкните Добавить меру и выберите меру или создайте меру из поля.

После создания точечной диаграммы ее вид и настройки можно изменить с помощью панели свойств.

Ограничения отображения

Большие наборы данных в точечных диаграммах

При работе с точечной диаграммой, содержащей большие объемы данных (более 1000 точек данных), Qlik Sense использует алгоритм для создания обзора данных, как показано на точечной диаграмме ниже. Однако, если выполняется масштабирование или создаются выборки таким образом, что количество отображаемых точек диаграммы становится меньше 1000, данные будут отображаться в отдельных пузырях. Это переключение между сжатым видом и отображением в виде пузырей выполняется автоматически. Плотность точек диаграммы отображается цветом.

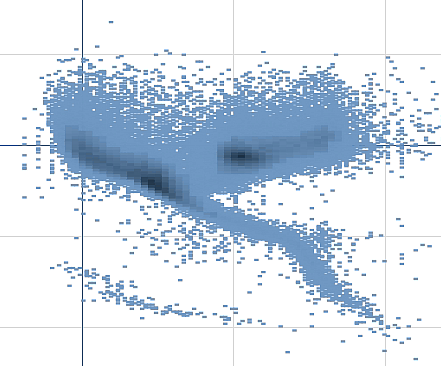

Scatter plot with compressed data in a bubble view.

Изменение масштаба и панорамирование

В точечной диаграмме можно изменять масштаб и выполнять панорамирование данных. Взаимодействие зависит от используемого устройства. При увеличении масштаба можно отслеживать свое расположение в наборе данных на мини-диаграмме, которая находится в правом нижнем углу. При увеличении масштаба в больших наборах данных можно просматривать данные в виде блоков со значениями внутри. Эти значения отображают количество точек в каждом блоке. При увеличении масштаба до того момента, когда количество точек диаграммы станет <1000, точки диаграммы будут представлены в виде пузырей.

Изменение масштаба и панорамирование не поддерживаются в случае, если выборка выполнена в окне просмотра данных в сжатом виде.

Можно изменить разрешение сжатия в меню визуального исследования или на панели свойств.

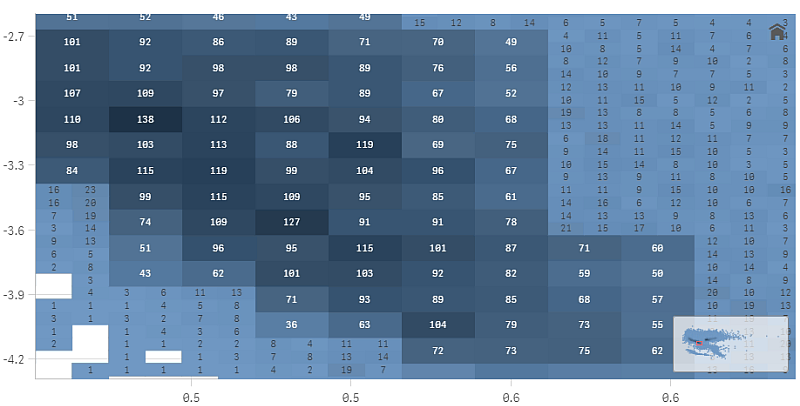

Scatter plot with compressed data in a compressed view.

Раскрашивание

Раскрашивание сжатых точечных диаграмм всегда автоматически выполняется по основному цвету данных. Это означает, что для сжатых данных определенные пользователем цвета не применяются.

Однако, если выполняется масштабирование или создаются выборки таким образом, что количество отображаемых точек диаграммы становится меньше 1000, данные будут раскрашены в соответствии с пользовательскими параметрами.
