Sankey 차트

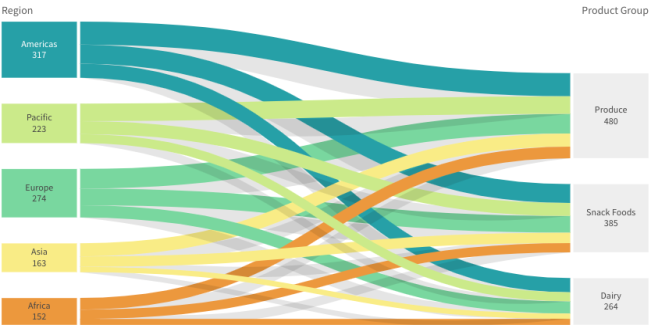

Sankey 차트(Sankey 차트)를 사용하여 편집 중인 시트에 특정 유형의 흐름 차트를 추가할 수 있습니다. 정의된 시스템 경계 내 주요 전송 또는 흐름을 차트에서 시각적으로 강조합니다. 차트 화살표의 너비는 흐름 양에 비례하여 표시됩니다. Sankey 차트는 시각화 번들에 포함되어 있습니다.

  • 최소 두 개의 차원과 하나의 측정값이 필요합니다.
  • 차트는 최대 5개의 차원을 동시에 측정할 수 있습니다.
  • 차원은 다이어그램의 각 측면과 동일한 크기일 필요가 없습니다.

  • 차원 값으로 차트의 흐름 색상이 설정됩니다.
  • 링크 색상은 소스 또는 대상 앵커를 기반으로 합니다.

사용 시기

Sankey 차트는 전체 흐름에서 가장 중요한 섹션을 찾을 때 유용합니다. 집합 시스템 경계 내에서 관리되는 특정 수량을 표시하려는 경우에도 이 차트가 유용합니다.

Sankey 차트 다이어그램 만들기

편집 중인 시트에 Sankey 차트를 만들 수 있습니다.

다음과 같이 하십시오.

  1. 자산 패널에서 사용자 지정 개체 > Visualization bundle을 열고 Sankey 차트 개체를 시트로 끕니다.
  2. 맨 위 차원 추가 버튼을 클릭하고 차트의 흐름에 대한 소스 차원을 선택합니다(왼쪽에 표시).
  3. 두 번째 차원 추가 버튼을 클릭하고 차트의 흐름에 대한 대상 차원을 선택합니다(오른쪽에 표시).
  4. 측정값 추가 버튼을 클릭하여 차트의 측정값을 선택합니다.

차원 및 측정값이 선택되면 Sankey 차트 다이어그램이 차트 필드에 색상이 지정되어 자동으로 표시됩니다.

Example:

소스 차원(Quarter) 및 대상 차원(Year)을 사용한 차트입니다.

차원 추가

속성 패널의 데이터 > 차원에서 최대 5개의 차원을 차트에 추가할 수 있습니다. 추가된 차원을 반영하도록 차트가 업데이트됩니다. 차원은 왼쪽에서 오른쪽으로 표시되며 첫 번째 입력한 차원이 항상 소스 차원이 됩니다. 대상 차원은 항상 오른쪽에 표시됩니다. 차원을 추가하면 입력한 순서대로 오른쪽에 추가되어 표시됩니다.

소스 차원(Origin), 대상 차원(Decision) 및 하나의 추가 차원(Destination)까지 세 개의 차원이 있는 차트입니다.

차트 모양 변경

하나 이상의 기능으로 차트를 사용자 지정할 수 있습니다. 차트는 자동으로 업데이트됩니다.

링크 색상

차트 링크 색상은 소스 또는 대상 앵커를 기반으로 합니다. 소스 또는 대상 앵커 색상을 차트 링크에 적용하려면 문자열 ='SOURCE' 또는 ='TARGET'을 사용합니다. 색상 코드 문자열을 입력하여 별도 색상을 선택할 수도 있습니다. 색상은 유효한 CSS 색상이어야 합니다.

다음과 같이 하십시오.

  1. 속성 패널의 모양에서 프레젠테이션을 클릭합니다.
  2. 링크 색상 아래 적절한 문자열을 입력합니다.
  3. Enter 키를 누르면 차트가 업데이트됩니다.

또한 식 편집기(Expression). 표시되는 차원 값의 Margin %를 기반으로 하여 강도가 적용된 색상을 링크에 지정할 수도 있습니다.

Example:

문자열 =rgb(round(Avg ([Margin %])*255), 100, 100)을 입력합니다. 여기서 Margin %는 0-1 사이의 값이며 링크는 차트에 빨간색으로 표시됩니다.

링크 불투명도

속성 패널의 모양 > 링크 불투명도에서 링크 불투명도 슬라이더의 슬라이드 버튼을 이동하여 링크 불투명도를 조정할 수 있습니다. 또한 불투명도를 1(가장 오른쪽)로 설정하면 그림자를 삭제하여 각 링크 모양이 더 잘 구분됩니다.

노드 색상

각 차원 값의 노드 색상을 변경할 수 있습니다. 색상은 유효한 CSS 색상이어야 합니다.

다음과 같이 하십시오.

  1. 속성 패널의 데이터 > 차원에서 적절한 차원을 선택합니다.
  2. 노드 색상에서 색상 코드 문자열을 입력하고 Enter 키를 누릅니다. 차트가 업데이트됩니다.

    Example:

    아쿠아 색: #00ffff, 문자열: ='#00ffff'

또한 식 편집기(Expression).

    표현식으로 색상이 지정된 Region 차원 값입니다.

노드 안쪽 여백 및 너비

노드 간의 세로 거리("노드 안쪽 여백") 및 차트 노드의 가로 너비("노드 너비")를 설정할 수 있습니다.

    1. 속성 패널의 모양에서 프레젠테이션을 클릭합니다.
    2. 노드 안쪽 여백에 해당하는 슬라이드 버튼 및/또는 노드 너비 슬라이더를 이동하여 노드 설정을 조정합니다.

제한 사항

일반 제한 사항에 대한 자세한 내용은 Qlik에서 제공하는 개체 번들의 제한 사항을 참조하십시오.
