KPI 사용자 지정

다중 KPI 차트(다중 KPI) 값 및 측정값은 하나 이상의 조건 설정을 사용하여 사용자 지정할 수 있습니다. 여러 KPI를 함께 추가하고 이를 그룹화하고 다른 시트에 연결할 수 있습니다. 또한 KPI 값은 텍스트 색상, 글꼴, 크기, 아이콘, 레이블, 그래픽 등 하나 이상의 CSS 속성을 사용하여 구분함으로써 독립적으로 사용자 지정할 수도 있습니다.

다중 KPI 속성

또한 KPI 값은 텍스트 색상, 배경색, 글꼴, 크기, 아이콘, 레이블, 그래픽 등 하나 이상의 CSS 속성을 사용하여 구분함으로써 독립적으로 사용자 지정할 수도 있습니다.

Example:

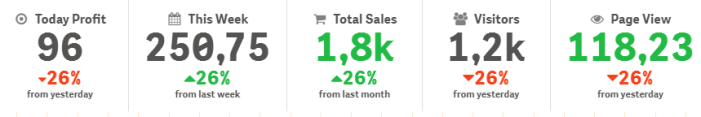

아이콘, 여러 색상, 글꼴, 마스터 시각화를 사용한 KPI 값

다중 KPI 색상 지정

색상 옵션을 사용하면 모든 KPI 값(측정값 및 레이블)을 색상별로 구분할 수 있습니다. 텍스트 색상, 아이콘, 배경색을 변경할 수 있습니다. 색상은 유효한 css 색상이어야 합니다.

다음에서 색상을 선택합니다.

  • 사전 정의된 색상 집합이 있는 색상표
  • 색원(색상표의 이젤 기호를 클릭하고 개별적으로 선택)
  • 이젤 기호 옆의 필드에서 색상 코드 문자열 입력

기본 색상 설정을 구성합니다.

  • 측정값/레이블 색상 변경:

    다음과 같이 하십시오.

    1. 속성 패널에서 데이터 > 측정값을 클릭합니다.
    2. 적절한 측정값을 클릭하고 선택하여 값(값 색상) 또는 레이블(레이블 색상)의 색상을 지정합니다.
    3. 열리는 색상표에서 색상을 선택합니다.

    Example:


  • 배경색 변경:

    다음과 같이 하십시오.

    1. 속성 패널에서 모양 > 스타일을 클릭합니다.
    2. 배경색 상자를 클릭합니다.
    3. 열리는 색상표에서 색상을 선택하면 차트가 업데이트됩니다.

    색상표에서 이젤 기호를 클릭하여 고유한 색상을 설정하고 색상을 선택하거나 이젤 기호 옆의 필드에 색상 코드 문자열을 입력할 수 있습니다. 색상은 유효한 css 색상이어야 합니다.

다중 KPI 크기 변경

드롭다운 메뉴에서 사용할 수 있는 사전 정의된 크기를 사용하여 차원, 측정값, 레이블 및 아이콘 크기를 구성할 수 있습니다.

  • 차원 레이블: 속성 패널의 모양 > 차원 > 크기 드롭다운 메뉴에서 레이블 크기를 선택합니다.

  •  측정값 레이블: 모든 측정값은 개별적인 크기를 가질 수 있습니다.

    다음과 같이 하십시오.

    1. 속성 패널의 데이터 > 측정값에서 측정값 크기를 선택합니다.
    2. 측정값을 선택하고 파라메타 재정의 상자를 클릭합니다.
    3. 레이블 유형을 문자열로 입력하거나 레이블 아래 표현식에 입력하고 크기 아래 드롭다운 메뉴의 옵션에서 크기를 선택합니다.

  • 아이콘: 모든 아이콘은 다른 색상을 적용하여 구분할 수 있습니다.

    다음과 같이 하십시오.

    1.  속성 패널에서 데이터 > 측정값으로 이동합니다.
    2.  측정값을 선택하고 아이콘 옵션에서 아이콘을 선택합니다.
    3.  그런 다음 아이콘 드롭다운 메뉴에서 아이콘 크기를 선택합니다.

다중 KPI 글꼴 변경

속성 패널에서 데이터 > 측정값으로 이동하고 적절한 측정값을 선택하면 모든 레이블의 글꼴 패밀리를 변경할 수 있습니다. 글꼴 스타일에서 레이블 문자열을 입력하고 Enter 키를 누릅니다.

또한 식 편집기(Expression)에서 표현식을 사용하여 글꼴을 변경하거나 속성 패널에서 모양 > 스타일 > 스타일(CSS)을 통해 입력한 개별 글꼴 css 속성을 적용할 수 있습니다.

아이콘 변경

값 및/또는 레이블을 나타내기 위해 사전 정의된 아이콘을 아이콘 집합에서 선택하여 설정할 수 있습니다. 그런 다음 색상, 글꼴, 레이블 및 크기 옵션을 사용하여 구분함으로써 아이콘을 추가로 사용자 지정할 수 있습니다.

다음과 같이 하십시오.

  1. 속성 패널에서 데이터 > 측정값을 클릭합니다.
  2. 아이콘 선택 상자를 선택하고 열리는 아이콘 집합에서 적절한 아이콘을 클릭합니다.



  3. 확인을 클릭합니다. 팝업이 닫히고 차트가 업데이트됩니다.
  4. 아이콘 위치에서 레이블 또는 을 선택하여 레이블 또는 값의 구성 여부를 선택합니다.


또한 아이콘(속성 패널의 데이터 > 측정값 > 적절한 측정값)에서 아이콘 문자열을 입력하여 값/레이블을 아이콘으로 변경한 다음 Enter 키를 누를 수 있습니다. 그 이후 구성하고 싶은 대로 아이콘 위치에서 레이블 또는 을 클릭합니다. 또한 식 편집기(Expression). 아이콘은 유효한 CSS 아이콘이어야 합니다.

인포그래픽 모드 사용

인포그래픽 모드를 사용하면 적절한 아이콘 수로 각 측정값을 그래픽으로 표시할 수 있습니다.

다음과 같이 하십시오.

  1. 속성 패널의 데이터 > 측정값에서 적절한 측정값을 클릭하고 아이콘 버튼을 클릭합니다.
  2. 열리는 사전 정의된 아이콘 집합(아이콘)에서 측정값을 나타내기 위한 아이콘을 선택합니다.
  3. 인포그래픽 모드 버튼을 클릭합니다. 결과 KPI 차트가 업데이트되고 적절한 아이콘 수(측정값당 최대 100개 아이콘)로 측정값이 그래픽으로 표시됩니다.

    또한 식 편집기(Expression).

Examples:





서로 다른 유형의 인포그래픽 그림을 사용한 두 개의 개별 KPI 차트. 각 측정값에 대해 별도의 아이콘을 선택할 수 있음

마스터 시각화 포함

KPI 개체를 그래픽으로 나타내려면 마스터 시각화를 포함시키면 됩니다.

다음과 같이 하십시오.

  1. 속성 패널에서 데이터 > 측정값으로 이동하고 추가를 클릭합니다.
  2. 식 편집기(Expression) 버튼을 클릭합니다.
  3. 문자열 ='Drag and Drop here'식 편집기에 입력하고 적용을 클릭합니다.
  4. 마스터 시각화 개체를 각 측정값 자리 표시자의 값 영역에 끌어서 놓습니다.

또한 식 편집기(Expression)에서 표현식으로 개체 ID 문자열을 삽입할 수 있습니다. 식 편집기는 각 측정값(속성 패널의 데이터 > 측정값 > 적절한 측정값)에 대한 시각화 아래에 있습니다.

Example:

해당 마스터 시각화를 사용하여 각 KPI가 표시된 KPI 측정값

스타일(CSS) 속성 사용

각 측정값에 대해 사전 정의되지 않은 스타일(CSS) 속성을 사용하여 추가로 측정값을 구성할 수 있습니다. 이는 아이콘, 텍스트/아이콘의 색상 변경, 레이블, 글꼴, 배경색, 크기 등일 수 있습니다. 스타일을 복사하여 스타일(CSS) 필드(속성 패널의 모양 > 스타일)에 붙여넣습니다.

아이콘의 경우 속성 패널의 데이터 > 측정값에서 선택한 측정값의 아이콘 필드에 적절한 클래스를 입력합니다. 또한 식 편집기(Expression).

Example:





레이아웃, 스타일, 서식, 맞춤

여러 가지 방식으로 차트 레이아웃을 나타낼 서식을 지정할 수 있습니다.

  • 맞춤: 속성 패널의 데이터 > 측정값에서 선택한 측정값의 맞춤에서 적절한 상자를 선택하여 기본 차트 텍스트 맞춤을 구성할 수 있습니다.



    모든 KPI를 세로로 맞출 수도 있습니다. 이 맞춤은 위, 아래, 중앙 또는 늘려서 맞추도록 조정할 수도 있습니다. 속성 패널의 모양 > 스타일에 있는 세로 맞춤 메뉴에서 적절한 맞춤을 선택합니다.

    또한 속성 패널의 모양 > 차원에서 중앙 맞춤 레이블을 선택하여 레이블을 중앙에 맞출 수도 있습니다.

  • 숫자 서식: 또한 KPI 숫자 값의 서식을 사용자 지정할 수도 있습니다. 동일한 값에 여러 가지 서식을 적용할 수 있습니다. 변경된 숫자 유형을 반영하도록 차트가 업데이트됩니다.

    다음과 같이 하십시오.

    1.  속성 패널에서 데이터 > 측정값을 클릭하고 적절한 측정값을 선택합니다.
    2.  숫자 서식 메뉴에서 적절한 숫자 서식을 선택합니다.

    Example:

    서로 다른 두 가지 유형의 숫자 서식(자동, 돈)을 사용한 동일한 KPI 개체

  • 서식 패턴: 특정 측정값 텍스트를 변경하거나 제거할 수 있습니다.

    다음과 같이 하십시오.

    1. 속성 패널에서 데이터 > 측정값을 클릭합니다.
    2. 적절한 측정값을 클릭하고 서식 패턴에서 적절한 서식 문자열을 입력/제거한 다음 Enter 키를 누릅니다.

  • 세그먼트/카드: 세그먼트 또는 카드 레이아웃에 차원 및 값을 표시하는 KPI 차트의 레이아웃을 구성할 수도 있습니다.

    다음과 같이 하십시오.

    1. 속성 패널에서 모양 > 차원을 클릭합니다.
    2. 표시 메뉴에서 세그먼트 또는 카드 레이아웃을 선택합니다. 차트가 업데이트됩니다.

    Example:


    세그먼트 레이아웃(맨 위) 및 카드 레이아웃(맨 아래)에 표시된 동일한 KPI 개체


    속성 패널의 모양 > 차원 > 방향에서 세그먼트 레이아웃을 가로 또는 세로로 구성할 수 있습니다. 가로 또는 세로 버튼을 클릭합니다.

  • 행당 항목: 속성 패널의 모양 > 측정값에서 차트의 줄당 항목(KPI) 수를 결정할 수도 있습니다. 기본값인 자동을 사용하거나 행당 항목 메뉴에서 적절한 숫자(1-8)를 선택합니다.

  • 테두리: 차트의 내부 및 외부 테두리를 숨길 수 있습니다. 기본적으로 모든 테두리가 표시됩니다. 테두리를 구성하려면 속성 패널의 Appearance > Dimensions로 이동하고 경우에 따라 Hide external borders 및/또는 Hide internal borders를 선택합니다.

  • 값/레이블 레이아웃 및 서식: 차원 및 측정값에 대한 레이블 위치 및 순서는 여러 가지 방법으로 변경되거나 표시될 수 있습니다. 레이블은 가로 또는 세로로 숨기거나 표시할 수 있습니다. 기본적으로 가로가 선택되어 있습니다.

    • 차원 레이블 레이아웃: 차원 레이블의 위치를 설정하려면:

      다음과 같이 하십시오.

      1. 속성 패널에서 모양 > 측정값을 클릭합니다.
      2. 레이블 방향에서 가로 또는 세로를 클릭하여 레이블이 표시되는 방식을 선택합니다.

    • 측정값 레이아웃: 두 가지 방법으로 측정값 레이아웃을 설정할 수 있습니다.
      • 기존 파라메타:

        다음과 같이 하십시오.

        1. 속성 패널에서 모양 > 측정값을 클릭합니다.
        2. 레이블 방향에서 가로 또는 세로를 클릭하여 레이블이 표시되는 방식을 선택합니다.

      • 새 파라메타:

        다음과 같이 하십시오.

        1. 속성 패널에서 데이터 > 측정값을 클릭합니다.
        2. 적절한 측정값을 선택하고 파라메타 재정의 상자를 선택합니다.
        3. 레이블에서 레이블 문자열을 입력하고 Enter 키를 누릅니다.

    • 레이블 순서: 또한 측정값 레이블이 나타나는 순서를 조정할 수도 있습니다.

      다음과 같이 하십시오.

      1. 속성 패널에서 모양 > 측정값을 클릭합니다.
      2. 레이블 방향에서 레이블, 값 또는 값, 레이블을 클릭하여 레이블이 표시되는 방식을 선택합니다.

    • 아이콘 순서: 아이콘을 값의 앞에 표시할 지, 뒤에 표시할 지 결정할 수 있습니다. 속성 패널의 모양 > 측정값에서 아이콘 순서로 이동하고 아이콘, 값 또는 값, 아이콘 버튼을 클릭하여 차트에 어떤 것을 먼저 표시할지 선택합니다.

    • 레이블 숨기기:

      • 측정값 레이블: 이 옵션은 각 KPI의 측정값 레이블을 숨깁니다. 레이블을 숨기려면 속성 패널의 데이터 > 측정값에서 적절한 측정값을 선택합니다. 그런 다음 레이블 숨기기 상자를 선택합니다.

      • 차원 레이블: 이 옵션은 각 KPI의 차원 레이블을 숨깁니다. 레이블을 숨기려면 속성 패널에서 모양 > 차원을 클릭합니다. 그런 다음 레이블 숨기기 상자를 선택합니다.

    • 값 숨기기: 이 옵션은 각 KPI의 값을 숨깁니다. 값을 숨기려면 속성 패널에서 데이터 > 측정값을 클릭합니다. 그런 다음 값 숨기기 상자를 선택합니다.

  • KPI 값 그룹화: 모든 KPI 값은 측정값마다 개별적으로 표시하거나 그룹화할 수 있습니다. 속성 패널에서 데이터> 측정값으로 이동합니다. 적절한 측정값을 선택하고 차원 기준 그룹화 상자를 선택합니다.




    또 다른 옵션은 차원 값에 차원 값 문자열을 입력한 다음 Enter 키를 누르는 것입니다. 차트가 업데이트됩니다. 또한 식 편집기(Expression). 값은 유효한 CSS 값이어야 합니다.

  • 별도의 시트에 연결: 각 측정값을 다른 시트에 연결할 수 있습니다. 별도의 시트에 측정값을 연결하려면:

    다음과 같이 하십시오.

    1. 속성 패널에서 데이터 > 측정값을 클릭하고 적절한 측정값을 선택합니다.
    2. 옵션을 켜려면 시트에 연결 슬라이더를 오른쪽으로 이동합니다.
    3. 시트 선택 버튼을 클릭하고 시트 선택 팝업에서 연결하려는 페이지를 클릭합니다. 시트가 닫히고 페이지가 연결됩니다.

    Example:


제한 사항

일반 제한 사항에 대한 자세한 내용은 Qlik에서 제공하는 개체 번들의 제한 사항을 참조하십시오.
