Mapas

Los mapas le permiten ver sus datos geográficamente. Una visualización de mapas de Qlik Sense consiste en un mapa base y unas capas. El mapa base es el fondo de las capas de representaciones de datos: sus dimensiones y medidas. Hay múltiples mapas base disponibles con Qlik Sense. Las capas proyectan sus dimensiones y medidas, ya sea por puntos individuales o por área, lo que le permite ver la geografía de sus datos. Por ejemplo, si desea ver el total de ventas por ciudad, puede agregar una capa de puntos de ciudades en un mapa y hacer que el color y el tamaño de los puntos estén determinados por las ventas totales de las tiendas en esas ciudades.

Los mapas tienen muchas formas de presentar sus datos. Puede agregar varias capas a su mapa para mostrar diferentes tipos de información en el mismo mapa. Puede definir un ámbito personalizado para las ubicaciones de modo que si dos ubicaciones tienen el mismo nombre, muestre las ubicaciones y sus datos correctamente. Puede utilizar las dimensiones desplegables a fin de crear una jerarquía de áreas geográficas para su selección. Puede limitar la panorámica de un mapa a una vista y ámbito específicos del mapa, como, por ejemplo, una región de interés, más allá de la cual los usuarios no puedan desplazarse ni alejarse. Puede agregar mapas base personalizados a su mapa y usar coordenadas distintas de WGS-84.

Capas

Las capas contienen datos visualizados de dimensiones y medidas que se muestran sobre su mapa. Puede apilar capas una encima de otra. También puede controlar en qué niveles de zoom aparecen las diferentes capas o tener capas que aparezcan solo si se seleccionan otros valores en una dimensión jerárquica de desglose. Esto le permite crear diferentes niveles de detalle a medida que realiza selecciones y acercarse y alejarse de áreas de interés en su mapa. Las capas pueden ser capas de puntos, de área, de líneas, de densidad, de gráfico o de fondo.

Capa de puntos

Una capa de puntos superpone ubicaciones individuales en un mapa, representándolas mediante formas. De forma predeterminada, las capas de puntos usan burbujas circulares, pero también puede usar otras muchas formas. El tamaño de los puntos de su capa puede ser fijo o se puede especificar una medida de expresión para establecer los tamaños de los diferentes puntos. Para resaltar aún más estas diferencias en los valores, puede asignar distintos colores por medida.

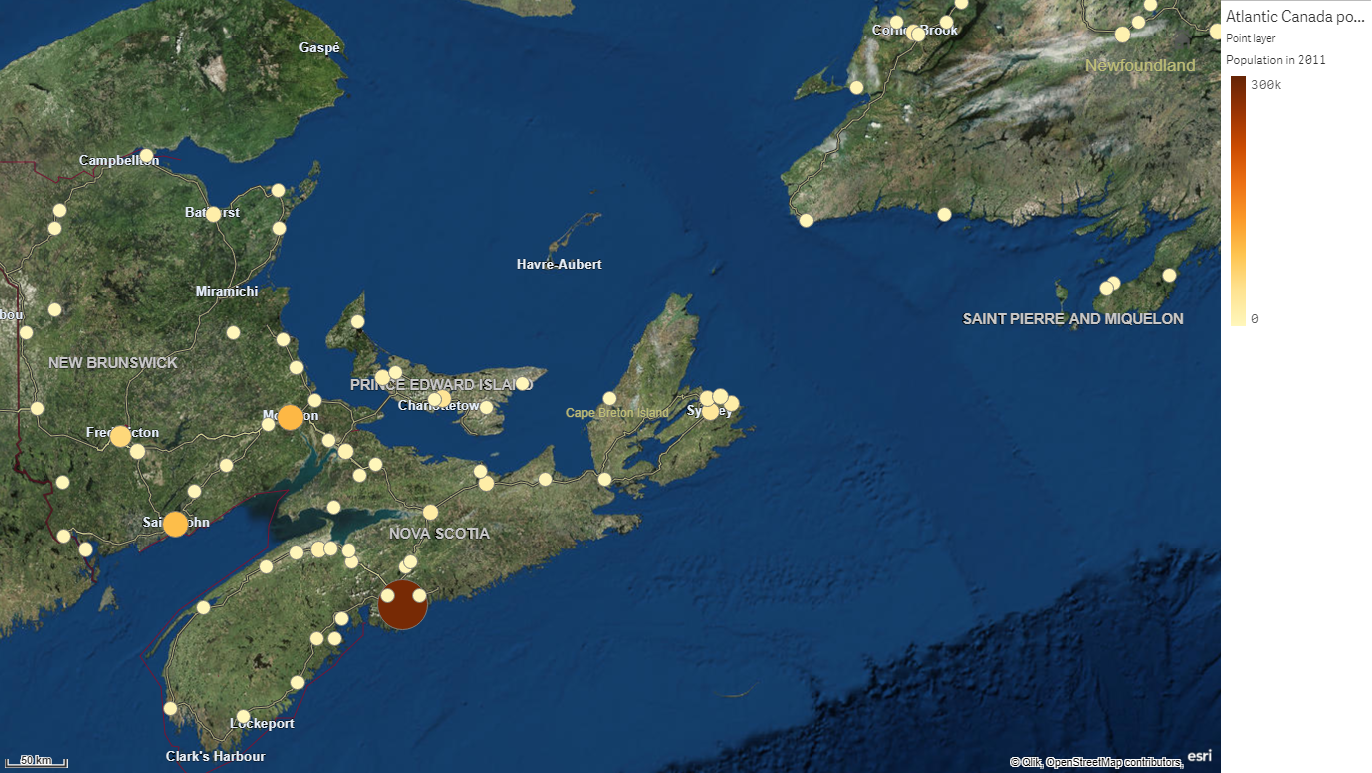

Mapa con la capa de puntos que muestra las ciudades en el Atlántico canadiense con color y tamaño por población.
Map with point layer.

Capa de área

Una capa de área presenta áreas en su mapa, como países o estados. Con la geometría de polígono cargada en un campo, puede presentar cualquier área personalizada.

Con una capa de área, cada valor de dimensión corresponde a un área presentada. Al usar colores con su capa de área, puede presentar diferentes valores de medición para las distintas áreas. En el panel de propiedades, en Aspecto > Colores y leyenda, configure Colores como Personalizado donde las opciones Por medida y Por expresión están disponibles.

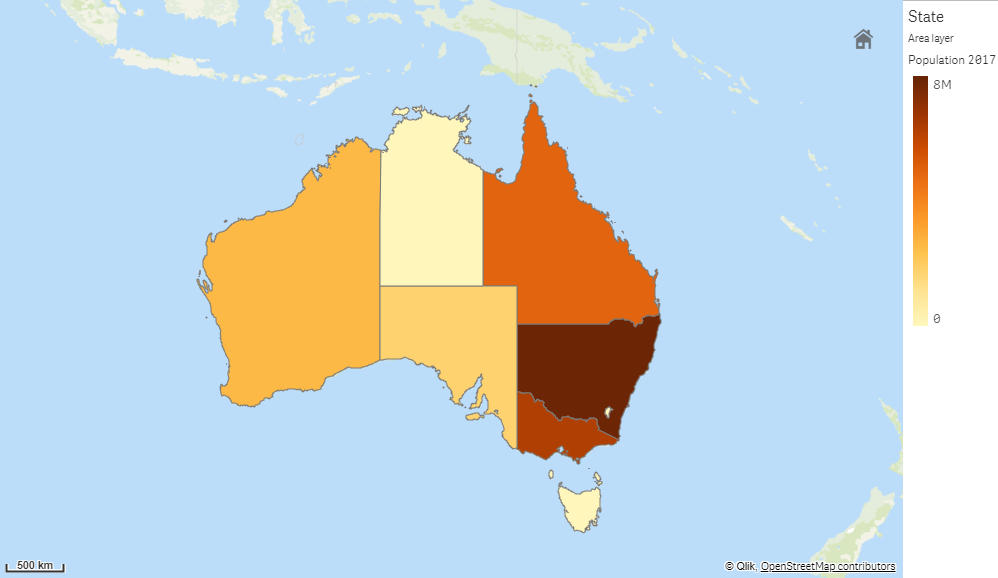

Mapa con la capa de área que muestra los estados y territorios australianos coloreados por población.
Map with area layer.

Capa de líneas

Una capa de líneas le permite mostrar líneas entre puntos en su mapa. Por ejemplo, puede usar una capa de líneas para mostrar vuelos de avión entre ciudades. Con una capa de líneas, puede usar dos campos que contengan datos de puntos para definir los puntos de inicio y los puntos finales de las líneas de la capa. Si lo desea también, puede usar un campo que contenga geometría de líneas en formato GeoJSON LineString o MultiLineString. Puede personalizar el ancho y la curvatura de las líneas de la capa de líneas y agregar flechas direccionales a sus líneas.

Mapa con la capa de línea que muestra los vuelos que salen entre los aeropuertos de Europa.

Map with line layer.

Capa de densidad

Una capa de densidad le permite visualizar la densidad de puntos en un área usando una rampa de color. Cada punto influye en un área circular, con la mayor influencia en el centro y disminuyendo hacia su perímetro exterior. Puede especificar el radio de influencia de los puntos, cambiar su color y escalarlo para adaptarlo a su visualización. Las capas de densidad pueden servir para mostrar puntos de actividad, densidad de población y más.

Mapa con la capa de densidad que muestra el número de erupciones volcánicas en el mundo.

Map with density layer.

Capa de gráfico

Una capa de gráfico le permite mostrar pequeños gráficos de tarta o de barras sobre las ubicaciones de su mapa. Utiliza una dimensión para identificar las ubicaciones y una segunda dimensión para crear los gráficos de tarta o de barras. Puede etiquetar los gráficos y usar una expresión para controlar su tamaño. La burbuja de información muestra información útil sobre el contenido del gráfico seleccionado.

Mapa con una capa de gráfico que muestra la fuente de fondos en los países de la Unión Europea como gráficos de tarta. El tamaño de cada gráfico de tarta muestra la tasa de absorción promedio de los fondos.

Map with density layer.

Capa de fondo

Las capas de fondo le permiten mostrar un mapa base personalizado para la visualización de su mapa. Una capa de fondo podría ser, por ejemplo, un mapa de un aeropuerto que tiene una capa de puntos con ubicaciones de punto de acceso WiFi superpuestas. Los mapas personalizados agregados a las capas de fondo deben ser mapas deslizantes o de mosaico en su propio servidor. A diferencia de otras capas, la capa de fondo no utiliza dimensiones ni medidas y solo muestra un mapa base externo.

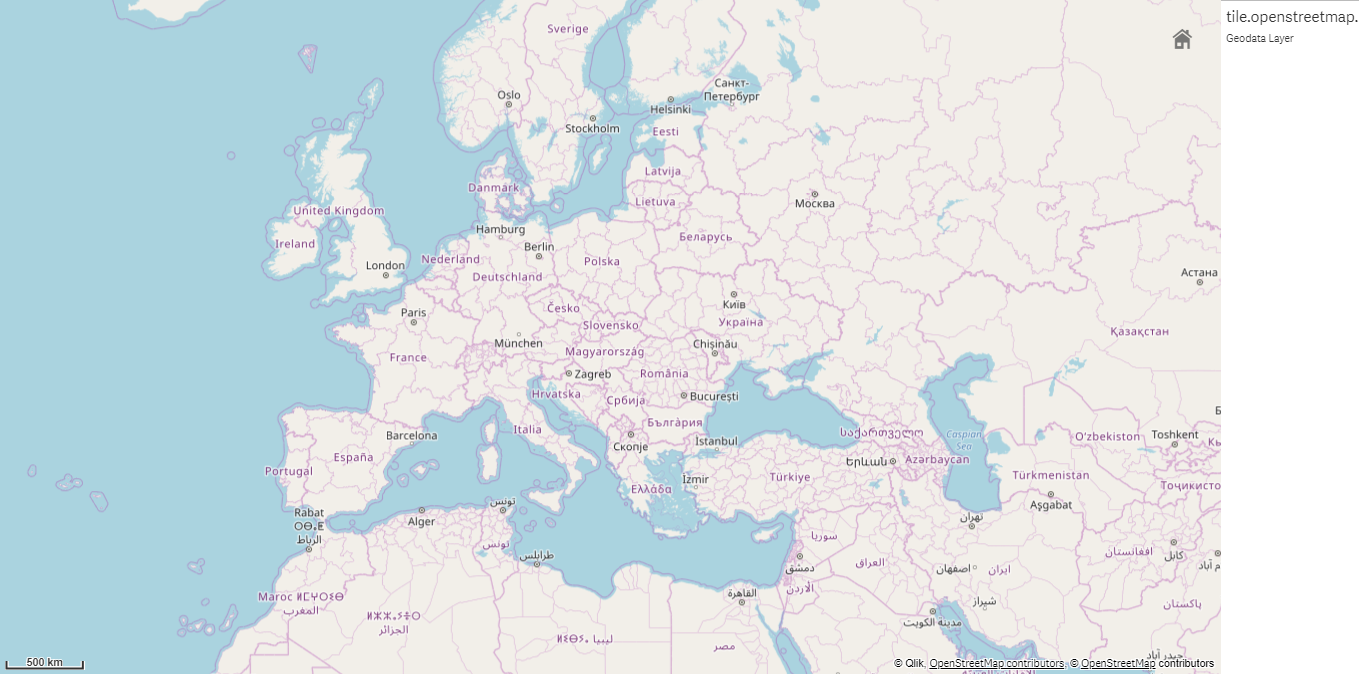

Mapa con la capa de fondo que muestra el mapa OpenStreetMap.
Map with background layer.

Datos de localización

Los mapas admiten varias maneras de determinar ubicaciones en una capa. Las ubicaciones pueden ser geometrías o nombres de ubicaciones, como nombres de países, regiones, ciudades, códigos postales, etc. El servicio de preparación de datos puede agregar geometrías en el momento de la carga o cargarlas desde fuentes geográficas, como KML. Las capas de puntos también admiten latitudes y longitudes en campos separados. Para las capas de área, las áreas se pueden definir utilizando geometrías desde un origen de datos geográficos, como por ej. archivos KML. Para más información, vea Cargar sus propios datos de mapa.Las capas de líneas admiten los mismos datos de puntos que las capas de puntos. Las capas de líneas también admiten cadenas con geometrías de línea en formatos GeoJSON LineString o MultiLineString.

Las ubicaciones de capas se pueden definir usando campos que contengan nombres y códigos. Qlik Sense puede identificar los siguientes tipos de ubicaciones:

  • Nombres de continentes
  • Nombres de países
  • Códigos de país ISO alfa 2
  • Códigos de país ISO alfa 3
  • Nombres de divisiones administrativas de primer nivel, como el nombre de un estado o provincia
  • Nombres de divisiones administrativas de segundo nivel
  • Nombres de divisiones administrativas de tercer nivel
  • Nombres de divisiones administrativas de cuarto nivel
  • Códigos postales
  • Nombres de ciudades, pueblos u otras poblaciones
  • Códigos de aeropuerto (IATA)
  • Códigos de aeropuerto OACI
Nota:

La disponibilidad de lugares puede variar según el país. Si la ubicación mencionada no está disponible, use datos de coordenadas o área para la ubicación.

Qlik Sense utiliza el mapa y los datos de ubicación obtenidos de reconocidos líderes del sector que utilizan metodologías aceptadas y las mejores prácticas para marcar fronteras y nombrar países dentro de sus asignaciones. Qlik Sense proporciona flexibilidad para permitir a los usuarios integrar sus propios mapas de fondo. Si los mapas estándar no se ajustan, Qlik Sense ofrece la opción de cargar mapas de fondo, bordes y áreas proporcionados por el cliente.

Si está utilizando un mapa personalizado en una capa de fondo que use coordenadas distintas de WGS-84, puede usar un campo con ubicaciones definidas en el sistema de coordenadas que usa el mapa (grados o metros). Para más información, vea Usar sistemas de coordenadas distintos de WGS-84.

Al agregar un campo como dimensión a una capa de mapa, puede o bien usar un campo que contenga datos de ubicación, o usar un campo que contenga información de identificación para sus ubicaciones. Por ejemplo, si tiene un campo que contiene geometrías de área personalizadas y un campo que contiene los nombres de las áreas personalizadas, puede configurar el campo de nombre como dimensión y luego configurar el campo de geometría de área como el campo de ubicación en Ubicación en las propiedades del mapa.

Cuándo se utiliza

Podemos utilizar un mapa para mostrar la distribución geográfica de oficinas, tiendas y otros lugares de interés. Podemos visualizar no solo lugares sino también valores de ventas y otras medidas y mostrar las diferencias de valores por tamaño de burbuja o color.

Ventajas

El mapa es una visualización versátil que presenta de manera eficiente la distribución geográfica de valores clave relacionados con la ubicación o área.

Desventajas

Con un número muy extenso de valores puede ser difícil hacerse una idea de conjunto. Los valores pueden colocarse unos encima de otros y no ser visibles hasta que se amplíe el gráfico.

Crear un mapa

Puede añadir un mapa a la hoja que va a editar.

Sugerencia: Puede crear varias visualizaciones de mapa basándose en distintos datos de puntos o datos de área que utilicen los mismos datos de dimensión.

Haga lo siguiente:

  1. Desde el panel de activos, arrastre un mapa vacío a la hoja.

  2. Desde Configuraciones de mapa, seleccione el Mapa base.

  3. Desde Capas en el panel de propiedades, agregue capas a su mapa.

    Las capas se colocan sobre capas del mismo tipo. Puede establecer el orden de las capas arrastrándolas a la parte superior o inferior de la lista. La capa en la parte superior de su lista también se superpone en la parte superior de las otras capas de su mapa.

Una vez que se crea el mapa, puede ajustar su aspecto y otras configuraciones para el mapa y sus capas en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Nota: aparecerá en la esquina superior izquierda de su mapa si hay un problema con la capa agregada. Haga clic en el icono para ver el mensaje de error.

Añadir una capa de puntos

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa, seleccioneAñadir como nueva capa y seleccione Añadir como capa de puntos.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de puntos. En Dimensiones, haga clic en Añadir y seleccione un campo que contenga datos de puntos para usar como la dimensión.
  2. Si hay problemas con las ubicaciones de puntos, ajuste la configuración de ubicación en Ubicaciones en el panel de propiedades.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de área

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa, seleccioneAñadir como nueva capa y seleccione Añadir como capa de área.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de área. En Dimensiones, haga clic en Añadir y seleccione un campo que contenga datos de área para usarlo como la dimensión.
  2. Si hay problemas con las ubicaciones de puntos, ajuste la configuración de ubicación en Ubicaciones en el panel de propiedades.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de líneas

Las capas de líneas muestran las líneas utilizando o bien los puntos de inicio y final, donde se utilizan dos campos para determinar dónde comienzan y terminan las líneas, o mediante el uso de geometrías de línea en formato GeoJSONLineString o MultiLineString.

Si está utilizando una capa de líneas con punto de inicio y finalización, la dimensión que seleccione para su capa de líneas debe representar los campos seleccionados como puntos de inicio y finalización en su configuración de Ubicación. Por ejemplo, si desea visualizar dónde se envían sus paquetes, puede establecer Envíos como dimensión y luego usar la Ubicación del centro de distribución y el Destino del envío como los puntos de inicio y finalización en la Ubicación .

Si lo desea también puede agregar dos dimensiones a la capa de líneas y usarlas como puntos de inicio y final. Esto es útil si desea mostrar líneas entre todas las ubicaciones de las primeras dimensiones hacia todas las ubicaciones de la segunda dimensión, que tiene una asociación con la primera dimensión.

Añadir una capa de línea con puntos de inicio y final

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa que contenga datos de puntos de inicio y final, seleccioneAñadir como nueva capa y seleccione Añadir como capa de líneas.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de líneas. En Dimensiones, haga clic en Añadir y seleccione un campo para usar como la dimensión.
  2. Si su dimensión contiene datos de puntos de inicio, agregue un campo que contenga datos de puntos de finalización. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa que contenga datos de finalización, seleccione Usar en <nombre de capa> y seleccione Añadir <nombredecampo> como una segunda dimensión.
    • En Datos, haga clic en Añadir y seleccione un campo que contenga datos de puntos finales.
  3. Si su dimensión no contiene datos de inicio o finalización, en Ubicación, agregue los campos que contienen los datos del punto de inicio y los datos del punto final como campos de ubicación.
  4. Si hay problemas con las ubicaciones de inicio y finalización, ajuste la configuración de ubicación en Ubicación en el panel de propiedades.

    Las capas de líneas que utilizan campos de puntos de inicio y finalización tienen cada una configuraciones de ubicación separadas en Ubicación.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de líneas con geometrías de línea

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa que contenga geometrías de línea, seleccioneAñadir como nueva capa y seleccione Añadir como capa de líneas.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de líneas. En Dimensiones, haga clic en Añadir y seleccione un campo para usar como la dimensión.
  2. En Ubicación, seleccione Geometría de líneas y después seleccione un campo en Campo de geometría lineal.

    Por defecto, su dimensión se selecciona como Campo de geometría lineal.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de densidad

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa que contenga datos de puntos, seleccioneAñadir como nueva capa y seleccione Añadir como capa de densidad.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de densidad. En Dimensiones, haga clic en Añadir y seleccione un campo que contenga datos de puntos para usar como la dimensión.
  2. Si hay problemas con las ubicaciones de puntos, ajuste la configuración de ubicación en Ubicaciones en el panel de propiedades.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de gráfico

Haga lo siguiente:

  1. Puede realizar una de las acciones siguientes:

    • Arrastre y suelte un campo en el mapa que contenga datos de puntos, seleccioneAñadir como nueva capa y seleccione Añadir como capa de gráfico.
    • Desde Capas, en el panel de propiedades, haga clic en Añadir capa y seleccione Capa de gráfico.

  2. En Dimensiones, en Ubicación, haga clic en Añadir y seleccione un campo que contenga datos de puntos para usar como ubicaciones en su mapa. Haga clic en Añadir y seleccione un campo que contenga datos para usar como la dimensión en sus gráficos.
  3. En Medidas, haga clic en Añadir y seleccione un campo que contenga datos para usar como la medida en sus gráficos.
  4. Si hay problemas con las ubicaciones de puntos, ajuste las configuraciones de ubicación en Ubicación en el panel de propiedades.

Una vez que se agrega la capa, puede ajustar la configuración de la capa en el panel de propiedades. Para más información sobre las configuraciones, vea Propiedades del mapa.

Añadir una capa de fondo

Haga lo siguiente:

  1. Desde Capas en el panel de propiedades, seleccione Añadir capa.
  2. Seleccione Capa de fondo.
  3. Tras URL, introduzca la URL a un servidor de mapas deslizantes.

    Por ejemplo, http://a.tile.opencyclemap.org/cycle/${z}/${x}/${y}.png.

  4. Tras Atribución, introduzca la cadena de atribución para el mapa.

    Por ejemplo, © <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data © <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors.

Establecer el alcance de las ubicaciones para una capa de mapa

De manera predeterminada, Qlik Sense busca el campo de ubicación en un amplio rango de ubicaciones cuando se usan los nombres. En los casos en que hay múltiples coincidencias posibles, es posible que deba limitar el alcance de las ubicaciones buscadas para garantizar que Qlik Sense muestre la ubicación deseada.

Haga lo siguiente:

  1. Desde Capas en el panel de propiedades, seleccione Ubicación.
  2. Defina el Ámbito de localización como Personalizado.
  3. Después de Tipo de ubicación, seleccione el tipo de datos contenidos en el campo o la expresión seleccionados como Campo de ubicación.
  4. Opcionalmente, después de País, introduzca un campo, expresión o texto que indique el país donde se encuentran las ubicaciones del Campo de ubicación.
  5. Opcionalmente, después de División administrativa (Nivel 1), introduzca un campo, expresión o texto que indique la división administrativa de primer nivel donde se encuentran las ubicaciones del Campo de ubicación.
  6. Opcionalmente, después de División administrativa (Nivel 2), introduzca un campo, expresión o texto que indique la división administrativa de segundo nivel donde se encuentran las ubicaciones del Campo de ubicación.

Crear capas jerárquicas

Al crear un mapa que tiene múltiples puntos de datos ubicados en un área geográfica amplia, puede usar las dimensiones jerárquicas para mostrar sus capas en una jerarquía de selección. Esto le permite usar diferentes capas en diferentes niveles dentro de su mapa, asegurando que solo se muestre la información más relevante.

A medida que realiza selecciones en una capa jerárquica, la dimensión utilizada para las ubicaciones cambia a la siguiente dimensión en la dimensión jerárquica. La jerarquía ocurre en capas que utilizan la misma dimensión jerárquica. Si tiene un área y una capa de puntos que usan la misma dimensión jerárquica, puede establecer qué capa mostrar con cada dimensión de la dimensión jerárquica.

Las dimensiones jerárquicas utilizadas para las capas jerárquicas deben tener los campos por orden de área geográfica, de la más alta a la más pequeña.

Si desea información sobre cómo crear dimensiones jerárquicas, vea Crear una dimensión jerárquica.

Haga lo siguiente:

  1. Desde Capas en el panel de propiedades, seleccione Añadir capa.
  2. Seleccione Capa de puntos, Capa de área, Capa de líneas, Capa de densidad o Capa de gráfico.
  3. Haga clic en Dimensiones, clic en Añadir y seleccione su dimensión jerárquica.
  4. En su capa, haga clic en Opciones.
  5. Haga clic en Visualización de capas.
  6. Después de Niveles de desglose visibles, seleccione qué dimensiones mostrar en la capa.

Limitar el desplazamiento en su mapa

Puede limitar la configuración del desplazamiento panorámico en su mapa a fin de mantener la vista de su mapa limitada a un área determinada, por ejemplo, una región específica de interés. Cuando limita el desplazamiento panorámico de un mapa, bloquea el mapa en la vista actual. El mapa no se podrá alejar mediante zoom más allá de la vista actual. No puede desplazar el mapa más allá de los límites de la vista actual. Si amplía el detalle, puede hacer desplazamiento panorámico, pero siempre limitado por los límites del límite de desplazamiento.

Haga lo siguiente:

  1. Desde el panel de propiedades, haga clic en la pestaña Aspecto.
  2. En Presentación, configure Limitar navegación panorámica como Personalizado.
  3. Configure su mapa en la vista que desee y limite el desplazamiento panorámico.
  4. Haga clic en Definir límite de desplazamiento.

Puede alternar entre activar y desactivar el límite de desplazamiento con Limitar navegación panorámica. Puede borrar el límite de desplazamiento panorámico guardado haciendo clic en Borrar límite de desplazamiento.

Usar sistemas de coordenadas distintos de WGS-84

Si tiene datos y un mapa de fondo en una proyección que no sea WGS-84, debe definir el mapa base como Ninguno, agregar su mapa de fondo como una capa de fondo y luego configurar su proyección para que utilice grados o metros indefinidos, dependiendo de la unidad de longitud utilizada en su mapa base.

Cuando use coordenadas distintas de WGS-84, debe usar geometrías cargadas en un campo. No se pueden usar nombres de ubicaciones.

Haga lo siguiente:

  1. Desde el panel de propiedades, haga clic en Configuraciones de mapa.
  2. En Mapa base, seleccione Vacío (grados no definidos) o Vacío (metros no definidos).
  3. Seleccione Capa de fondo.

  4. Tras URL, introduzca la URL a un servidor de mapas deslizantes.

    Por ejemplo, http://a.tile.opencyclemap.org/cycle/${z}/${x}/${y}.png.

  5. Tras Atribución, introduzca la cadena de atribución para el mapa.

    Por ejemplo, © <a href='http://www.opencyclemap.org/' target='_blank'>OpenCycleMap</a>. Map data © <a href='http://www.openstreetmap.org/copyright' target='_blank'>OpenStreetMap</a> contributors.

  6. Desde Capas, haga clic en Añadir capa.
  7. Seleccione un tipo de capa.
  8. En Dimensiones, haga clic en Añadir y seleccione un campo que contenga datos en el sistema de coordenadas de su mapa.
